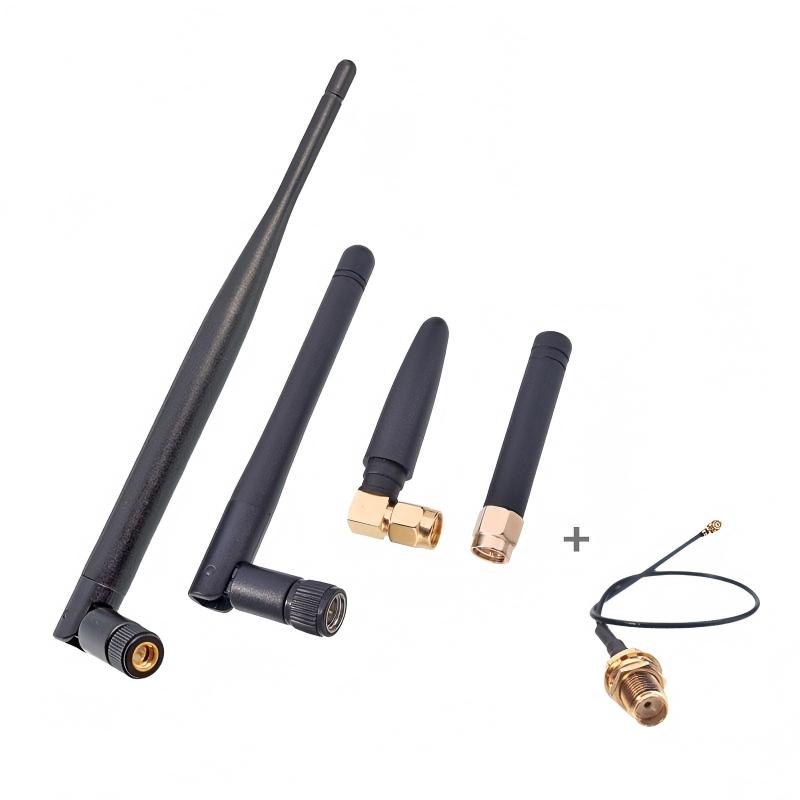

Čo to vlastne je gumená kačička anténa?

A gumená kačička anténa(bežne známa ako gumená anténa alebo gumená kačacina anténa) je bežná malávšesmerová anténapomenovaný pre svoju vonkajšiu ochrannú vrstvu z gumy alebo plastu. Je široko používaný v bezdrôtových komunikačných zariadeniach, ako sú vysielačky, bezdrôtové smerovače, autorádiá a zariadenia internetu vecí. Qianmu Communications vysvetľuje svoje základné charakteristiky a pracovné princípy:

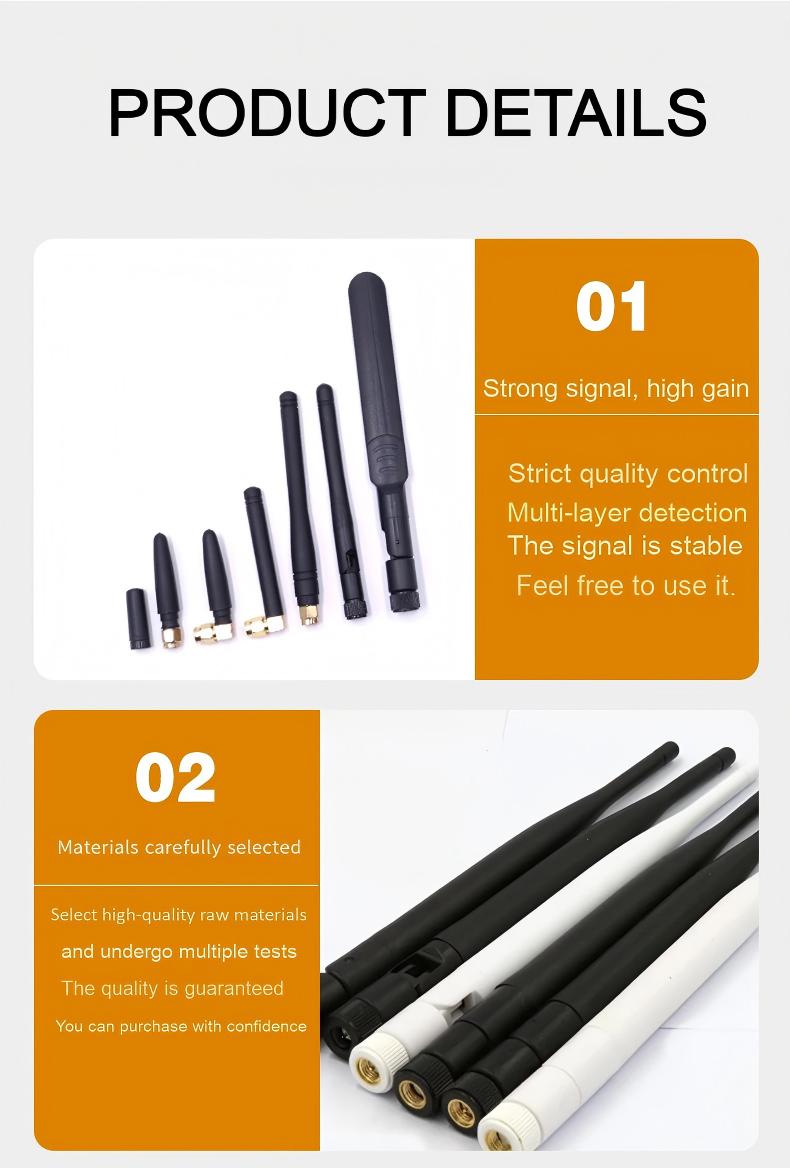

1. Štruktúra a dizajnové prvky

Vonkajšie materiály:

Vonkajšia vrstva je vyrobená z pružnej gumy/silikónu (niekoľko z nich je z tvrdého plastu), ktorá poskytuje fyzickú ochranu, ako je vodotesnosť, odolnosť proti nárazom a odolnosť proti korózii.

Farba je zvyčajne čierna, pričom je k dispozícii niekoľko vlastných možností v iných farbách (napríklad biela alebo oranžová).

Vnútorná štruktúra:

Jadrový žiarič: Vnútorný špirálovo vinutý kovový drôt (medený alebo oceľový) skrytý vo vnútri, ktorý slúži ako vyžarovací prvok antény.

Obvod prispôsobenia základne: Malý obvod prispôsobenia (napríklad kondenzátor alebo induktor) môže byť integrovaný v spodnej časti na optimalizáciu impedancie (zvyčajne 50 Ω) na prispôsobenie zariadenia.

Konektor: Bežné RF rozhrania ako SMA, RP-SMA a TNC sa používajú v spodnej časti, čo umožňuje priame skrutkové pripojenie k zariadeniu.

Tvar: cylindrický alebo kužeľový, zvyčajne 5–20 cm na dĺžku (v závislosti od prevádzkového frekvenčného pásma), s priemerom približne 0,5–2 cm.

2. Princíp činnosti a elektrické charakteristiky

Princíp žiarenia: Vnútorný špirálový drôt v podstate funguje ako skrátená monopólová anténa s jeho elektrickou dĺžkou predĺženou cez špirálovú štruktúru, čo umožňuje rezonanciu v cieľovom frekvenčnom pásme (ako je 433 MHz alebo 2,4 GHz) napriek svojim malým fyzickým rozmerom.

Všesmerové vyžarovanie: Pri vertikálnej inštalácii poskytuje rovnomerné vyžarovanie v horizontálnom smere pri 360°, s nižším ziskom vo vertikálnom smere.

Pokrytie pásma

1. Jednopásmové: Navrhnuté špeciálne pre konkrétne frekvenčné pásmo (napr. GPS 1,5 GHz, 4G 1,8 GHz).

2. Viacpásmové: Podporuje viacero frekvencií (napr. súčasne pokrýva UHF 400 MHz a 2,4 GHz) prostredníctvom segmentovaného špirálového alebo indukčného dizajnu.

3. Hlavné výhody

Fyzická odolnosť:

Gumený kryt je odolný voči ohybu a vode (bežne s krytím IP67), vďaka čomu je vhodný pre vonkajšie alebo mobilné aplikácie (ako sú automobilové a ručné zariadenia).

Jednoduchá inštalácia:

Priamo pripojte rozhranie zariadenia bez zložitého nastavovania.

Nízke náklady:

Priemyselná hromadná výroba má nízke náklady.

ľahký:

Zvyčajne váži menej ako 50 gramov, vďaka čomu je ideálny pre prenosné zariadenia.

4. Typické aplikačné scenáre

Spotrebná elektronika:

Domáci router (Wi-Fi 2,4GHz/5GHz), Bluetooth slúchadlá, inteligentné domáce senzory.

Odnímateľná čierna gumená anténa na vrchu smerovača TP-Link.

Profesionálna bezdrôtová komunikácia:

Obojsmerné rádio (pásmo UHF/VHF), rádio namontované vo vozidle a anténa na prenos videa z dronu.

Internet vecí (IoT):

Anténa modulu NB-IoT/LoRa, polohovací terminál GPS.

Priemyselné vybavenie:

Priemyselné diaľkové ovládače (žeriavy, AGV), uzly senzorovej siete.

5. Obmedzenia a úvahy

Nižšia účinnosť:

V dôsledku obmedzení miniaturizácie je účinnosť žiarenia zvyčajne iba 30 % – 60 % (v porovnaní s viac ako 80 % pre antény plnej veľkosti).

Obmedzený zisk:

Charakteristiky nízkeho zisku majú za následok kratšie prenosové vzdialenosti (napríklad smerovače Wi-Fi s dipólovými anténami zvyčajne pokrývajú dosah ≤ 50 metrov).

Citlivé miesto inštalácie:

Musí byť inštalovaný vertikálne, aby sa zabezpečila všesmernosť; výkon sa zhoršuje, keď je blízko kovových povrchov (efekt základnej roviny).

Pevné frekvenčné pásmo:

Po opustení továrne nie je možné upraviť frekvenciu; vyžaduje sa presný výber modelu podľa frekvenčného pásma zariadenia.

6. Odporúčania pre výber a používanie

Zodpovedajúce frekvenčné pásmo:

Potvrďte prevádzkové frekvenčné pásmo zariadenia (napr. 315 MHz, 868 MHz, 2,4 GHz) a vyberte príslušnú rezonančnú anténu.

Kompatibilita rozhrania:

Overte typ rozhrania zariadenia (napr. SMA samec/female), aby ste predišli fyzickému nesúladu.

Adaptácia scény:

Vonkajšie zariadenia by mali mať stupeň ochrany IP67; vybavenie namontované na vozidle by malo zvážiť antivibračný dizajn.

Vylepšenie výkonu:

Požiadavky na veľký dosah je možné splniť výmenou za anténu s vysokým ziskom, čo však obetuje všesmerovosť.

Zhrnutie: Bičová anténa predstavuje ekonomické a praktické riešenie v bezdrôtových zariadeniach, ktoré sú obľúbené v spotrebnej elektronike a priemyselnom hardvéri vďaka nízkej cene, jednoduchej inštalácii a robustnej fyzickej odolnosti. Jeho nízky zisk a úzka šírka pásma však obmedzujú jeho použitie vo vysokovýkonných scenároch, takže profesionálne externé antény zostávajú nevyhnutné pre diaľkovú alebo vysoko spoľahlivú komunikáciu (ako je prenos videa z dronov alebo základňové stanice).
