Antény FPC vs. PCB: Kľúčové rozdiely pre kompaktné elektronické zariadenia

Výber antény pre kompaktné elektronické zariadenie zahŕňa viac než len hľadanie komponentu, ktorý vyhovuje dostupnému priestoru. Anténa musí pracovať s rozložením PCB zariadenia, krytom, prevádzkovou frekvenciou a okolitými komponentmi.

FPC antény a PCB antény sú dve možnosti pre vstavané bezdrôtové návrhy. Oba sa dajú použiť v kompaktnej elektronike, líšia sa však konštrukciou, požiadavkami na inštaláciu a tým, ako zapadajú do výrobného procesu.

Inžinierom vyvíjajúcim zariadenia internetu vecí, tablety, nositeľnú elektroniku a bezdrôtové terminály môže včasné pochopenie týchto rozdielov pomôcť vyhnúť sa zbytočným zmenám dizajnu počas prototypovania.

Čo je to FPC anténa?

FPC anténa používa vodivý vzor na flexibilnom substráte tlačeného obvodu. Jeho tenká štruktúra umožňuje jeho inštaláciu vo vhodných úzkych priestoroch alebo pozdĺž určitých zakrivených plôch vo vnútri elektronického krytu.

To môže byť užitočné, keď hlavná doska plošných spojov neposkytuje dostatok vhodného priestoru pre anténu alebo keď kryt zariadenia vyžaduje inú montážnu polohu.

Medzi typické aplikácie patrí nositeľná elektronika, ručné terminály, prenosné zariadenia a kompaktné zariadenia internetu vecí. TheRozsah antény FPCod Qianmu pokrýva vstavané anténne riešenia pre rôzne bezdrôtové aplikácie so špecifikáciami vybranými podľa požiadaviek zariadenia.

Pri hodnotení antény FPC by inžinieri mali skontrolovať jej rozmery, prevádzkovú frekvenciu, možnosti káblov a konektorov, spôsob montáže a vzdialenosť od blízkych kovových komponentov.

Čo je to PCB anténa?

Anténa PCB je tvorená vodivým vzorom na doske plošných spojov. V závislosti od dizajnu môže byť integrovaný do hlavnej dosky plošných spojov alebo umiestnený na vyhradenej doske.

Tento prístup môže znížiť potrebu samostatného komponentu antény, keď doska plošných spojov má dostatok miesta pre vyžarovací prvok a jeho požadovanú vôľu. Často sa zvažuje pre bezdrôtové moduly, ovládače internetu vecí, vybavenie pre inteligentnú domácnosť a ďalšie produkty s relatívne stabilným rozložením dosky.

Anténa PCB však nie je automaticky lacnejšou alebo výkonnejšou možnosťou. Jeho výsledky závisia od geometrie antény, základnej dosky, materiálov dosky, blízkych komponentov a konečného krytu.

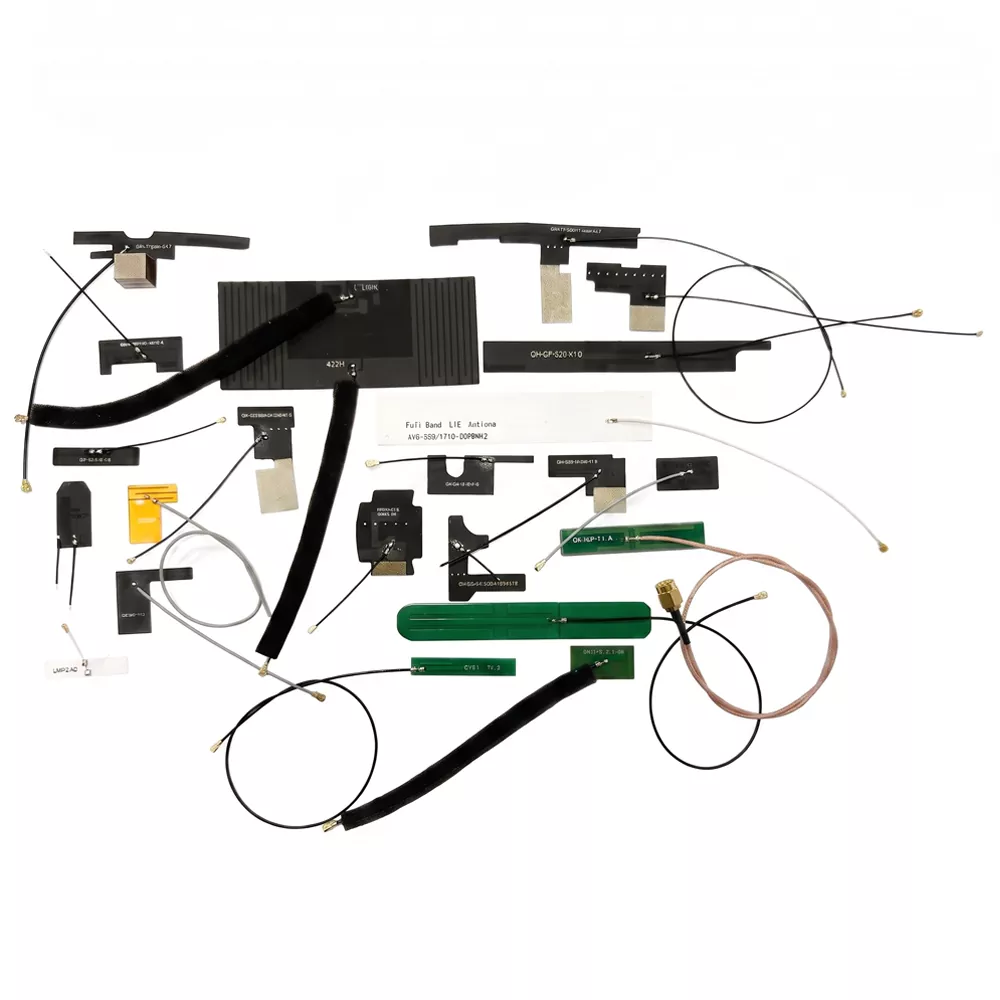

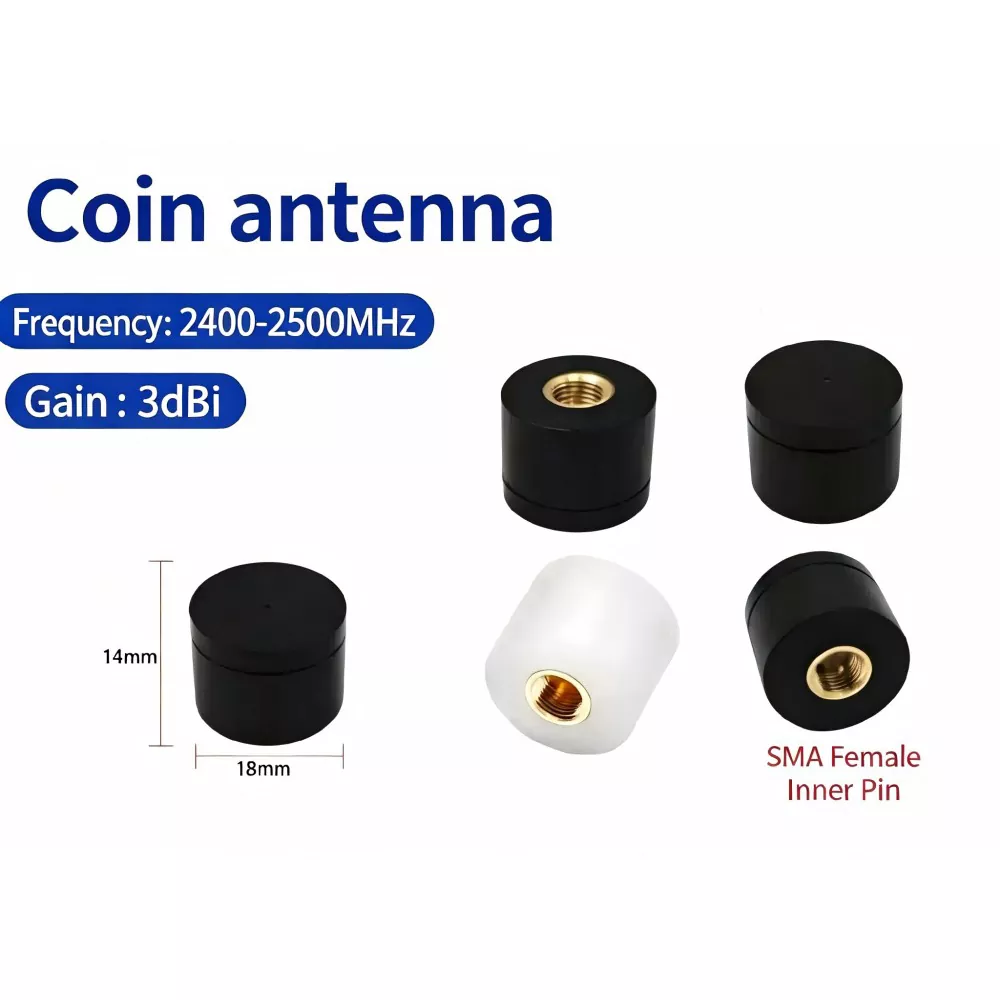

Qianmu'svstavané anténne riešeniazahŕňajú prístupy založené na FPC a integrované do PCB pre rôzne štruktúry zariadení.

Anténa FPC vs. Anténa PCB: Kľúčové rozdiely

Praktický rozdiel je v tom, ako každá anténa zapadá do produktu. Anténa FPC poskytuje väčšiu slobodu pri umiestnení, zatiaľ čo anténa PCB môže zjednodušiť integráciu, keď je doska plošných spojov navrhnutá okolo nej.

Ani jeden typ nezaručuje lepší bezdrôtový výkon bez testovania v zamýšľanom zariadení.

1. Inštalačný priestor a mechanické prevedenie

Dostupný priestor je často prvým faktorom, ktorý treba posúdiť.

Anténa FPC môže byť umiestnená pozdĺž steny krytu alebo v úzkej vnútornej oblasti za predpokladu, že sú dodržané limity ohybu antény, montážne podmienky a elektrické požiadavky. To môže byť užitočné v zariadeniach, kde batéria, displej a základná doska zaberajú väčšinu dostupného priestoru.

Anténa PCB potrebuje vhodnú plochu na doske plošných spojov. Jeho usporiadanie musí brať do úvahy vyžarujúci prvok, základnú rovinu a vzdialenosť od ostatných komponentov.

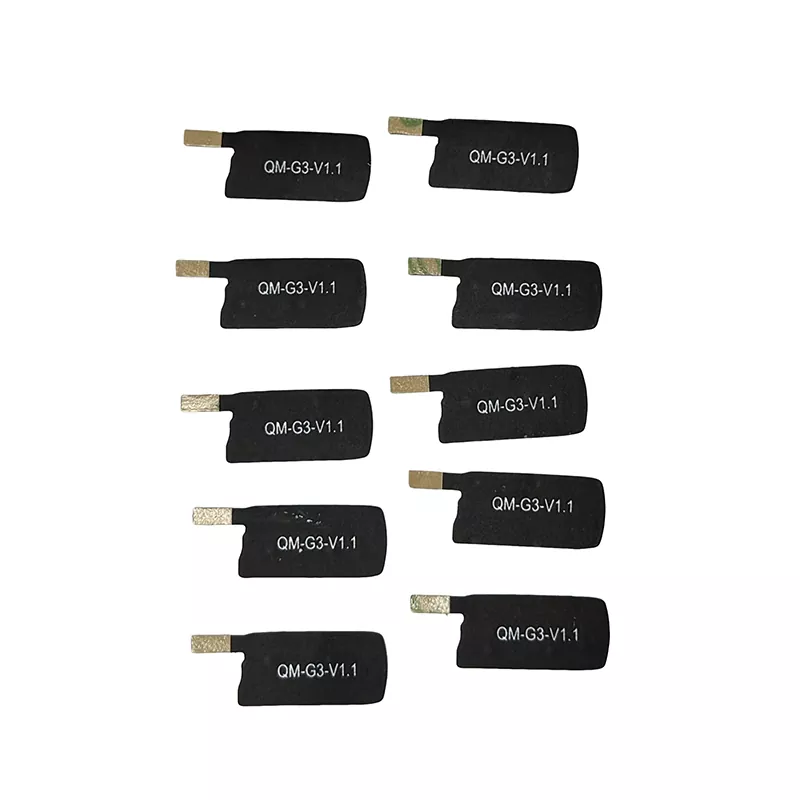

Napríklad tabletu s tesne zbaleným vnútorným usporiadaním môže prospieť vyhodnotenie flexibilnej antény, ktorú možno umiestniť mimo preplnených oblastí. Qianmu'sUltratenká FPC tabletová anténaje relevantný produkt na preskúmanie pri posudzovaní tohto typu integrácie.

Konečný výber by mal byť založený skôr na kompletnom mechanickom dizajne než na samotných rozmeroch antény.

2. RF výkon a stabilita signálu

Flexibilná anténa automaticky neposkytuje silnejší príjem a anténa integrovaná do PCB nemusí byť nevyhnutne stabilnejšia.

Výkon závisí od prevádzkovej frekvencie, geometrie antény, prispôsobenia impedancie, referencie zeme, materiálov krytu a okolitých komponentov. Batérie, kovové držiaky, displeje a káble môžu ovplyvniť nainštalovanú anténu.

Pred výberom antény by mali inžinieri potvrdiť nasledujúce parametre:

• Prevádzková frekvencia a požadovaná šírka pásma

• Impedancia a VSWR

• Zisk a radiačný diagram

• Svetlá vzdialenosť medzi zemou a anténou

• Požiadavky na konektor a napájací kábel

• Výkon v hotovom kryte

Pri kompaktných bezdrôtových zariadeniach je testovanie antény v skutočnej polohe inštalácie obzvlášť dôležité. Výsledky získané zo samostatnej antény nemusia predstavovať jej výkon po zmontovaní antény do konečného produktu.

3. Výrobné náklady a montáž

Celkové náklady závisia od celkového dizajnu zariadenia, nielen od ceny antény.

Anténa PCB môže znížiť počet samostatných komponentov a montážnych krokov, ak sa hodí k existujúcemu usporiadaniu dosky. Ak však návrh vyžaduje zmeny rozmerov PCB, smerovania alebo umiestnenia komponentov, tieto zmeny môžu zvýšiť vývojovú prácu.

Anténa FPC je samostatný komponent a môže vyžadovať ďalšie upevňovacie materiály, kábel alebo konektor. Napriek tomu môže byť praktickejšie, keď sa vyhne veľkému prepracovaniu PCB alebo krytu.

V prípade projektov OEM porovnajte nasledujúce náklady:

• Výroba antény

• Úpravy PCB a krytu

• Káble, konektory a montážny materiál

• Montáž a kontrola

• Testovanie prototypov a ladenie RF

• Objem výroby a očakávaný dopyt

Žiadosť o cenové ponuky na základe rovnakých technických požiadaviek poskytuje užitočnejšie porovnanie ako posudzovanie dvoch technológií podľa cien základných komponentov.

4. Ktorá anténa je vhodná pre vašu aplikáciu?

Vhodný dizajn závisí od fyzickej štruktúry zariadenia a požiadaviek na bezdrôtové pripojenie.

Nositeľné a prenosné zariadenia:Anténa FPC sa môže oplatí posúdiť, keď je kryt zakrivený alebo vnútorné usporiadanie ponecháva obmedzený priestor pre pevnú konštrukciu antény.

Inteligentná domácnosť a produkty internetu vecí:Obe možnosti môžu byť vhodné. Rozhodnutie závisí od bezdrôtového štandardu, rozloženia dosky, krytu a procesu montáže.

Priemyselné bezdrôtové zariadenia:Anténa PCB môže dobre fungovať, keď je rozloženie dosky pevné a je k dispozícii dostatočný voľný priestor. FPC anténa môže byť užitočná, keď je montážny priestor obmedzený.

Tabletové a ručné terminály:Flexibilná anténa môže poskytnúť ďalšie možnosti polohovania, najmä keď je vnútorná konštrukcia preplnená. Konečná voľba stále vyžaduje RF validáciu.

Qianmu'ssortimentzahŕňa kategórie interných a externých antén pre rôzne bezdrôtové aplikácie. Preskúmanie dostupných štruktúr produktu spolu s výkresmi zariadenia môže pomôcť zúžiť vhodné možnosti.

5. Aké informácie sú potrebné pre vlastnú anténu?

Pred vyžiadaním cenovej ponuky alebo prototypu si pripravte kľúčové detaily zamýšľanej aplikácie:

1. Frekvenčné pásmo:Zadajte požadované prevádzkové frekvencie a bezdrôtové štandardy.

2. Dostupné rozmery:Poskytnite maximálnu veľkosť antény a dostupnú inštalačnú plochu.

3. Štruktúra zariadenia:Zdieľajte výkresy PCB, rozmery krytu a polohy blízkych kovových komponentov alebo batérií.

4. RF požiadavky:Identifikujte cieľovú impedanciu, šírku pásma, VSWR, zosilnenie a ďalšie príslušné výkonnostné kritériá.

5. Spôsob pripojenia:Potvrďte, či návrh potrebuje priame pripojenie PCB, koaxiálny kábel, konektor IPEX alebo iné rozhranie.

6. Požiadavky na testovanie:Uveďte všetky požadované merania RF alebo overenie na úrovni produktu.

7. Výrobný plán:Uveďte množstvo prototypu, očakávaný objem objednávky a plán vývoja.

Tieto podrobnosti pomáhajú určiť, či je pre projekt vhodná FPC anténa, PCB anténa alebo iná vstavaná anténna štruktúra.

Často kladené otázky

Je FPC anténa lepšia ako PCB anténa?

Nie v každej aplikácii. FPC antény poskytujú väčšiu flexibilitu pri fyzickom umiestnení, zatiaľ čo PCB antény môžu zjednodušiť integráciu, keď rozloženie dosky poskytuje dostatočný priestor. Správna voľba závisí od štruktúry zariadenia a RF požiadaviek.

Môžu antény FPC a PCB podporovať Wi-Fi a Bluetooth?

áno. Obidva môžu byť navrhnuté pre Wi-Fi a Bluetooth aplikácie, vrátane 2,4 GHz produktov. Kompatibilita závisí od konštrukcie antény, šírky pásma, prispôsobenia a podmienok inštalácie.

Stojí PCB anténa vždy menej?

Nie. Anténa PCB môže znížiť prácu na samostatných komponentoch a montáži, ale prepracovanie PCB môže zvýšiť náklady na vývoj. FPC anténa môže byť ekonomickejšia, keď sa vyhne veľkým zmenám na základnej doske alebo kryte.

Čo ovplyvňuje výkon vstavanej antény?

Prevádzková frekvencia, geometria antény, uzemňovacia rovina, impedančné prispôsobenie, materiály krytu a blízke komponenty môžu ovplyvniť výkon. Testovanie v hotovom zariadení je nevyhnutné.

Môže Qianmu poskytnúť prispôsobenú anténu FPC?

Stránka antény FPC spoločnosti Qianmu popisuje dostupné možnosti prispôsobenia vrátane rozmerov, frekvencie, konektorov, káblov a spôsobov inštalácie. Konečné špecifikácie by mali byť potvrdené vzhľadom na RF a mechanické požiadavky projektu.

Výber medzi FPC a PCB anténami

Rozhodnutie medzi FPC anténou a PCB anténou by malo začať rozložením zariadenia, prevádzkovou frekvenciou a požadovaným bezdrôtovým výkonom. Flexibilita inštalácie, montážne kroky a celkové náklady na vývoj by sa potom mali posúdiť spoločne.

V prípade kompaktných elektronických produktov môže skoré potvrdenie polohy antény a testovanie dizajnu v zamýšľanom kryte znížiť zmeny, ktorým sa dá neskôr vo vývoji vyhnúť.

Ak chcete vyhodnotiť vhodnú možnosť, prečítajte si anténne riešenia Qianmu FPC a ďalšie možnosti vstavaných antén spolu s požiadavkami vášho zariadenia.
