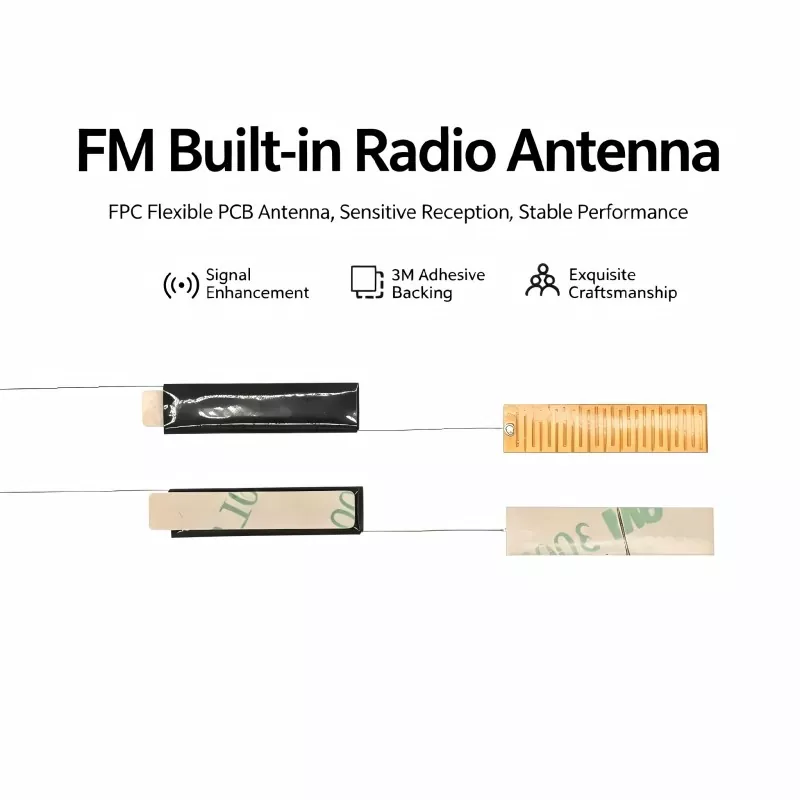

Ako môže vstavaná FM rádiová anténa zlepšiť príjem signálu v kompaktných elektronických zariadeniach

QianmurozvíjaVstavaná anténa FM rádiapre kompaktné produkty s podporou FM, ktoré vyžadujú spoľahlivý príjem bez pridania odkrytej externej antény. Tento kompaktný RF komponent, navrhnutý pre vysielacie pásmo FM 88–108 MHz, kombinuje feritové jadro, precízne navinutú medenú cievku a flexibilné možnosti pripojenia pre automobilové audio systémy, reproduktory Bluetooth, prenosné rádiá, zariadenia inteligentnej domácnosti a ďalšie elektronické zariadenia.

Vstavaná FM anténa je viac ako priestorovo nenáročná náhrada teleskopickej antény. Jeho magnetická indukčná štruktúra s feritovým jadrom, presné vinutie cievky, kompaktný tvarový faktor a prispôsobiteľný dizajn pripojenia umožňujú výrobcom integrovať príjem FM do produktov, kde je dôležitý priestor na inštaláciu a vzhľad. Táto príručka vysvetľuje, ako funguje vstavaná anténa FM rádia, jej technické vlastnosti, vhodné aplikácie, úvahy o inštalácii a kľúčové faktory, ktoré by kupujúci mali posúdiť pri získavaní antény pre projekty OEM alebo ODM.

Obsah

• Čo je to vstavaná anténa FM rádia?
• Ako funguje vstavaná anténa FM rádia?
• Aké sú kľúčové vlastnosti?
• Kde sa dá použiť?
• Aké sú technické špecifikácie?
• Ako by mala byť anténa nainštalovaná?
• Ako by si mal kupujúci vybrať správnu anténu?
• Ako je to v porovnaní s inými FM anténami?
• Často kladené otázky
• Prečo uvažovať o prispôsobenej FM anténe?

Čo je to vstavaná anténa FM rádia?

Vstavaná FM rádiová anténa je interný pasívny RF prijímací komponent navrhnutý tak, aby prijímal signály FM vysielania, pričom zostáva vo vnútri elektronického zariadenia. Na rozdiel od bežnej teleskopickej antény, ktorá sa rozprestiera mimo krytu, môže byť vnútorná anténa skrytá v štruktúre produktu, čo pomáha výrobcom udržiavať čistý vzhľad a zároveň efektívne využívať obmedzený vnútorný priestor.

Typický dizajn feritového jadra pozostáva z vysoko priepustného feritového jadra, presne navinutého smaltovaného medeného drôtu, izolačnej ochrany a pripojovacích svoriek alebo olovených drôtov. Feritový materiál sústreďuje magnetické pole okolo cievky, zatiaľ čo štruktúra vinutia je navrhnutá tak, aby podporovala príjem v celom zamýšľanom frekvenčnom rozsahu FM.

Pre výrobcov vyvíjajúcich kompaktnú spotrebnú elektroniku môže táto štruktúra zjednodušiť integráciu produktov. Anténu je možné umiestniť podľa rozloženia dosky plošných spojov a dizajnu krytu, namiesto toho, aby vyžadoval vyhradený otvor pre externú anténu.

Ak chcete získať ďalšie informácie o produkte, kupujúci si môžu pozrieť produktovú stránku vstavanej rádiovej antény FM.

Ako funguje vstavaná anténa FM rádia?

Princíp činnosti je založený predovšetkým na elektromagnetickej indukcii a rezonancii. Keď signál vysielania FM dosiahne anténu, feritové jadro pomáha sústrediť vysokofrekvenčné magnetické pole okolo cievky. Presne vinutý vodič potom premieňa elektromagnetickú energiu na elektrický RF signál, ktorý môže spracovať prijímací obvod.

1. Koncentrácia magnetického poľa

Feritové jadro s vysokou permeabilitou koncentruje vysokofrekvenčné magnetické polia okolo vinutia. Táto konštrukcia je užitočná najmä vtedy, keď výrobcovia potrebujú anténu, ktorá sa zmestí do kompaktného vnútorného priestoru pri zachovaní spoľahlivého príjmu FM.

2. Elektromagnetická konverzia

Medená cievka obklopujúca feritové jadro reaguje na meniace sa magnetické pole a generuje elektrický signál. Tento signál sa potom prenáša cez anténne pripojenie do obvodu FM prijímača.

3. Frekvenčná rezonancia

Parametre vinutia cievky, vrátane počtu závitov a usporiadania vinutia, ovplyvňujú frekvenčné charakteristiky antény. Správne ladenie pomáha anténe pracovať v rámci zamýšľaného pásma FM a podporuje stabilný príjem.

4. Prenos signálu

Po konverzii sa prijímaný RF signál dostane cez anténny vodič alebo prepojovacie kolíky do obvodov FM prijímača, kde sa zosilní, dekóduje a prevedie na audio výstup.

Aké sú kľúčové vlastnosti?

Pri výbere internej FM antény pre komerčný produkt inžinieri zvyčajne berú do úvahy výkon príjmu, fyzické rozmery, odolnosť proti rušeniu, prevádzkovú teplotu a flexibilitu integrácie. Nasledovné charakteristiky robia vstavaný dizajn s feritovým jadrom vhodným pre mnoho kompaktných zariadení.

• Prevádzkový rozsah 88–108 MHz:Navrhnuté okolo bežne používaného frekvenčného rozsahu vysielania FM.
• Kompaktná vnútorná konštrukcia:Umožňuje výrobcom integrovať príjem FM bez vyčnievajúcej externej antény.
• Presné vinutie cievky:Podporuje konzistentné elektrické charakteristiky a frekvenčný výkon.
• Konštrukcia s feritovým jadrom:Koncentruje magnetické polia a podporuje efektívny príjem signálu.
• Dizajn zohľadňujúci rušenie:Úvahy o izolácii a štruktúre môžu pomôcť znížiť nežiaduce elektromagnetické rušenie.
• Flexibilné prispôsobenie:Rozmery jadra, parametre vinutia, dĺžka kábla, kolíky a konektory môžu byť prispôsobené požiadavkám produktu.
• Široká prevádzková teplota:Uvedený dizajn Qianmu špecifikuje prevádzku od -20 °C do +85 °C.

Kde sa dá použiť?

Kompaktná konštrukcia internej FM antény ju robí vhodnou pre produkty, kde je expozícia externej antény nežiaduca alebo nepraktická. Aplikácie môžu siahať od spotrebnej elektroniky až po automobilové a priemyselné zariadenia.

Aké sú technické špecifikácie?

Technické špecifikácie by mali vždy zodpovedať obvodu prijímača, krytu, polohe inštalácie a cieľovému trhu. Nasledujúce špecifikácie predstavujú uvedenú konfiguráciu produktu Qianmu a môžu slúžiť ako východiskový bod pre technické hodnotenie.

Skutočný výkon sa môže líšiť v závislosti od integrovaného obvodu prijímača, usporiadania dosky plošných spojov, materiálu krytu, okolitého elektromagnetického prostredia, miestnej sily signálu a polohy inštalácie antény. Testovanie prototypov preto zostáva dôležité pred sériovou výrobou.

Ako by mala byť anténa nainštalovaná?

Správne umiestnenie je nevyhnutné na dosiahnutie konzistentného FM príjmu. Dokonca aj dobre navrhnutá anténa môže mať znížený výkon, ak je umiestnená blízko silných zdrojov rušenia alebo nevhodných materiálov.

Krok 1: Vyberte miesto inštalácie

Anténu umiestnite do relatívne otvoreného vnútorného priestoru a tam, kde je to možné, blízko k vnútornému povrchu krytu. Neumiestňujte ho priamo vedľa vysokofrekvenčných čipov, napájacích komponentov, zdrojov tepla alebo iných zdrojov silného rušenia.

Krok 2: Zaistite anténu

Izolovaný lepiaci podklad môže poskytnúť jednoduchý spôsob inštalácie pre kompatibilné návrhy. Spôsob montáže by mal udržiavať anténu pevne umiestnenú a zabrániť pohybu, ktorý by mohol ovplyvniť opakovateľnosť počas prevádzky produktu.

Krok 3: Pripojte anténu

Pripojte anténny kábel alebo kolíky k určenému rozhraniu antény FM na doske plošných spojov. Spájkované spoje by mali byť bezpečné a bez skratov, zatiaľ čo spoje typu zástrčky by mali mať dostatočnú mechanickú fixáciu.

Krok 4: Otestujte príjem

Po zostavení zapnite zariadenie a vykonajte vyhľadávanie staníc FM. Vyhodnoťte počet staníc, čistotu zvuku, šum pozadia, stabilitu signálu a konzistenciu príjmu na rôznych miestach.

Ako by si mal kupujúci vybrať správnu anténu?

Samotná cena by nemala určovať výber antény. V prípade projektov OEM a ODM by nákupné tímy a inžinieri mali vyhodnotiť anténu ako súčasť kompletného RF systému.

1. Potvrďte frekvenčný rozsah:Uistite sa, že anténa je vhodná pre cieľové pásmo FM vysielania.
2. Skontrolujte dostupné miesto:Pred výberom štruktúry antény poskytnite presné rozmery krytu a dosky plošných spojov.
3. Skontrolujte spôsob pripojenia:Zadajte dĺžku kábla, dizajn koncovky, typ konektora alebo požiadavky na pripojenie PCB.
4. Vyhodnoťte operačné prostredie:Automobilové, prenosné, vnútorné a vonkajšie produkty môžu vyžadovať rôzne mechanické a tepelné hľadiská.
5. Zvážte elektromagnetické rušenie:Identifikujte blízke procesory, spínacie zdroje, displeje, motory a ďalšie potenciálne zdroje hluku.
6. Požiadať o vzorky:Pred schválením sériovej výroby otestujte anténu v skutočnom kryte a so zamýšľaným obvodom FM prijímača.
7. Diskutujte o prispôsobení:Pre objemové projekty môžu prispôsobené rozmery jadra a parametre vinutia poskytnúť lepšiu integráciu ako generická anténa.

Ako je to v porovnaní s inými FM anténami?

Rôzne štruktúry antén spĺňajú rôzne požiadavky na produkt. Anténa PCB môže byť vhodná, ak PCB poskytuje dostatočný priestor, zatiaľ čo teleskopická anténa môže byť užitočná, ak je prijateľná odkrytá anténa. Vstavaný dizajn s feritovým jadrom je obzvlášť dôležitý, keď výrobcovia uprednostňujú skrytú inštaláciu a kompaktnú mechanickú integráciu.

Často kladené otázky

1. Akú frekvenciu podporuje vstavaná FM rádiová anténa?

Uvedená anténa Qianmu je navrhnutá pre vysielacie pásmo FM 88–108 MHz. Špecifické požiadavky na frekvenciu možno prediskutovať počas prispôsobenia pre rôzne aplikácie a trhy.

2. Je možné prispôsobiť rozmery antény a dĺžku kábla?

áno. Prispôsobenie môže zahŕňať veľkosť feritového jadra, parametre vinutia cievky, dĺžku vodiča, materiály kolíkov a typy konektorov. Tieto možnosti umožňujú, aby sa anténa lepšie zhodovala s dostupným krytom a rozložením PCB.

3. Je vstavaná anténa vhodná pre automobilové audio systémy?

áno. Vstavané konštrukcie FM antény možno integrovať do audio systémov v aute, rádií Bluetooth, multimediálnych hlavných jednotiek a podobného vybavenia. Automobilové projekty by sa mali hodnotiť prostredníctvom skutočnej inštalácie a vysokofrekvenčného testovania, pretože konštrukcie vozidla a elektronika môžu ovplyvniť príjem.

4. Závisí výkon antény od rozloženia PCB?

áno. Výkon príjmu je ovplyvnený nielen anténou, ale aj integrovaným obvodom prijímača, rozložením dosky plošných spojov, uzemnením, okolitými komponentmi, štruktúrou krytu a elektromagnetickým prostredím. Pred sériovou výrobou sa odporúča testovanie prototypu.

5. Môžu byť vzorky poskytnuté pred hromadnou výrobou?

Hodnotenie vzoriek je dôležitou súčasťou vývoja antén na mieru. Kupujúci môžu prediskutovať požiadavky na vzorky so spoločnosťou Qianmu a otestovať anténu v zamýšľanom zariadení pred prechodom na sériovú výrobu.

Prečo uvažovať o prispôsobenej FM anténe?

Pre výrobcov vyvíjajúcich elektronické produkty s podporou FM by mala byť anténa vybraná ako integrálna súčasť systému RF a nie ako samostatné príslušenstvo. Dobre zladený vstavaný dizajn môže pomôcť šetriť inštalačný priestor, zachovať čistý vzhľad krytu a poskytnúť praktické riešenie pre automobilové, prenosné, inteligentné domáce a priemyselné FM aplikácie.

Qianmu poskytuje vstavané FM anténne riešenia s možnosťami prispôsobenia pokrývajúcimi rozmery feritového jadra, vinutie cievky, dĺžku kábla, pripojovacie svorky a štrukturálnu integráciu. Pre projekty OEM a ODM môžu inžinierske tímy definovať svoje frekvenčné požiadavky, dostupný priestor, rozhranie PCB, prevádzkové prostredie a očakávaný výkon príjmu pred validáciou vzorky. Ak vyvíjate nový produkt s podporou FM alebo hľadáte spoľahlivého partnera na výrobu antén v Číne,kontaktujte násna prediskutovanie vašej aplikácie, vyžiadanie prispôsobeného riešenia a začatie hodnotenia vzoriek so spoločnosťou Qianmu.
