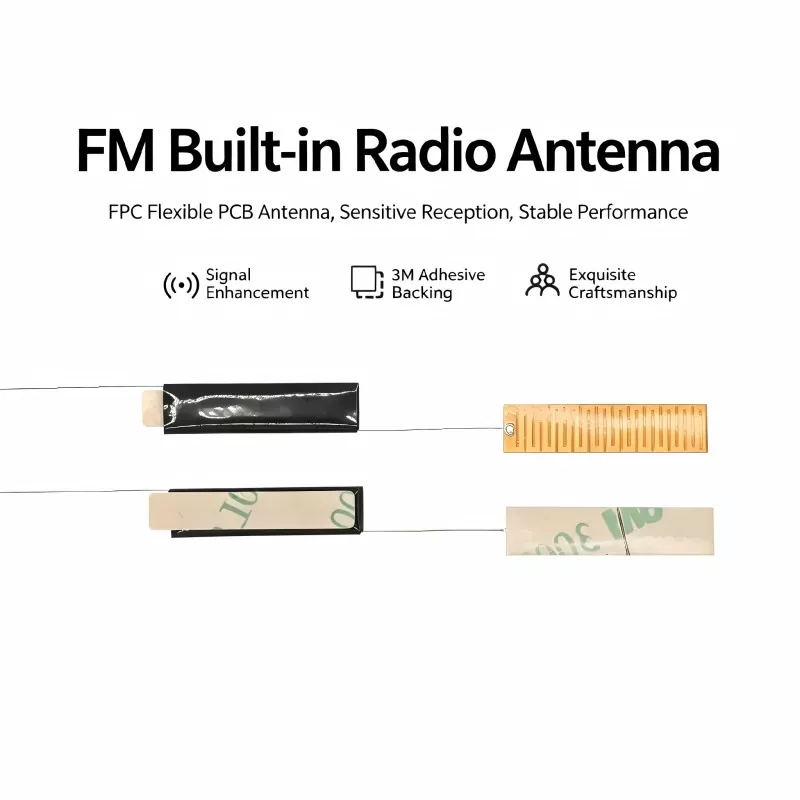

QianmurozvíjaVstavaná anténa FM rádiapre výrobcov, ktorí potrebujú spoľahlivý príjem FM v kompaktných elektronických produktoch. Toto riešenie internej antény, navrhnuté podľa praktických požiadaviek na integráciu, môže pomôcť audio zariadeniam dosiahnuť stabilný rádiový výkon a zároveň šetriť inštalačný priestor a zachovať čistý vonkajší dizajn.
FM rádio zostáva dôležitou súčasťou mnohých automobilových audio systémov, prenosných rádií, Bluetooth reproduktorov, inteligentných audio produktov a spotrebnej elektroniky. Pridanie FM príjmu do kompaktného zariadenia však vyžaduje viac než len pripojenie antény k prijímaču. Rozmery antény, feritový materiál, vinutie cievky, miesto inštalácie, vedenie káblov a okolité elektronické komponenty môžu ovplyvniť kvalitu príjmu. Vstavaná FM rádiová anténa poskytuje výrobcom kompaktnú alternatívu k tradičným externým anténam. Tento článok vysvetľuje princíp fungovania, výhody dizajnu, hodnotu aplikácie, kľúčové úvahy pri nákupe a praktické metódy integrácie.
Obsah
Čo by mali výrobcovia vedieť o vstavaných FM anténach?
Ako je navrhnutá vstavaná FM rádiová anténa?
Prečo je dizajn vnútornej antény dôležitý?
Ktoré produkty môžu používať vstavanú FM anténu?
Ktoré faktory ovplyvňujú výkon FM príjmu?
Aké špecifikácie by mali kupujúci porovnávať?
Ako môžu inžinieri integrovať anténu do produktu?
Čo by ste mali hľadať u dodávateľa FM antény?
Často kladené otázky o vstavanej rádiovej anténe FM
Je vstavaná FM rádiová anténa vhodná pre váš produkt?
Čo by mali výrobcovia vedieť o vstavaných FM anténach?
Vstavaná FM anténa je interný prijímací komponent navrhnutý na zachytávanie signálov FM vysielania bez potreby bežnej externej teleskopickej antény. Je inštalovaný vo vnútri krytu produktu a pripojený k obvodu FM prijímača cez vodič, kolík alebo iné elektrické rozhranie.
V prípade mnohých komerčných produktov ponúka interná inštalácia dôležitú rovnováhu medzi RF funkčnosťou a priemyselným dizajnom. Namiesto toho, aby sa anténa vysúvala mimo krytu, výrobcovia môžu umiestniť prijímací komponent do dostupného priestoru.
Pre kompaktné FM prijímacie aplikácie sa bežne používa konštrukcia s feritovým jadrom. Feritový materiál pomáha koncentrovať magnetický tok okolo cievky, zatiaľ čo navinutý vodič premieňa elektromagnetickú energiu na elektrický signál, ktorý môže spracovať prijímací obvod.
Anténa sa preto stáva súčasťou celkového RF systému a nie izolovaným príslušenstvom. Jeho výkon závisí od jeho vlastných elektrických charakteristík a od prostredia, v ktorom pracuje.
Ako je navrhnutá vstavaná FM rádiová anténa?
Návrh internej FM antény zvyčajne začína cieľovým frekvenčným rozsahom a dostupným inštalačným priestorom. Inžinieri potom určia vhodné rozmery feritu, štruktúru vinutia, špecifikácie drôtu, spôsob pripojenia a mechanickú konfiguráciu.
Feritové jadro
Feritové jadro je dôležitou súčasťou magnetickej prijímacej štruktúry. Jej materiálové charakteristiky a fyzikálne rozmery ovplyvňujú, ako efektívne interaguje anténa s okolitým elektromagnetickým poľom.
Presná cievka
Medený drôt je navinutý okolo feritového jadra podľa definovaných elektrických požiadaviek. Konzistencia vinutia je dôležitá, pretože odchýlky môžu ovplyvniť elektrické charakteristiky jednotlivých anténnych jednotiek.
Štruktúra pripojenia
V závislosti od hostiteľského zariadenia môže anténa používať rôzne konfigurácie káblov, kolíkov alebo konektorov. Vhodná štruktúra spoja zjednodušuje montáž a znižuje zbytočné úpravy DPS zákazníka.
Mechanická konfigurácia
Rozmery sa musia zvážiť v počiatočnej fáze návrhu. Anténa, ktorá má dobrý elektrický výkon, môže byť stále nevhodná, ak sa nezmestí do určeného krytu alebo ruší iné komponenty.
Prečo je dizajn vnútornej antény dôležitý?
Moderné elektronické zariadenia sa zmenšujú a zároveň obsahujú viac funkcií. To vytvára náročné prostredie pre RF komponenty, pretože cenný vnútorný priestor zdieľajú batérie, PCB, reproduktory, procesory, napájacie obvody a mechanické štruktúry.
Správne navrhnutá interná anténa môže ponúknuť niekoľko praktických výhod:
- Optimalizácia priestoru:Anténa je inštalovaná vo vnútri produktu a nevyžaduje externý montážny priestor.
- Vylepšený vzhľad produktu:Pre každodennú prevádzku nie je potrebná žiadna dlhá teleskopická anténa.
- Mechanická ochrana:Vnútorné umiestnenie znižuje vystavenie náhodnému ohybu alebo fyzickému nárazu.
- Flexibilná integrácia:Prispôsobené rozmery sa môžu prispôsobiť rôznym rozloženiam krytu.
- Konzistentná montáž:Definovaná vnútorná montážna poloha môže podporovať štandardizovanú výrobu.
- Všestrannosť aplikácie:Rovnaký základný koncept antény môže byť prispôsobený rôznym elektronickým produktom.
Tieto výhody sú obzvlášť dôležité pre výrobcov, ktorí chcú skombinovať FM rádio s modernými bezdrôtovými a digitálnymi funkciami v kompaktnom kryte.
Ktoré produkty môžu používať vstavanú FM anténu?
Rozsah použitia je širší ako u tradičných samostatných rádií. Pokiaľ elektronický systém obsahuje funkciu FM príjmu a poskytuje vhodné inštalačné prostredie, je možné zvážiť internú anténu.
| Aplikácia | Typická požiadavka | Výhoda vnútornej antény |
|---|---|---|
| Audio do auta | Stabilný príjem FM v kompaktnej riadiacej jednotke | Skrytá inštalácia |
| Bluetooth reproduktory | Funkcia FM kombinovaná s bezdrôtovým zvukom | Priestorovo efektívny dizajn |
| Prenosné rádiá | Kompaktné puzdro a prenosná prevádzka | Znížené vonkajšie komponenty |
| Budíky | Integrovaná funkcia FM rádia | Čistý vzhľad produktu |
| Inteligentné audio vybavenie | Viac funkcií v jednom kryte | Flexibilné vnútorné umiestnenie |
| Špecializované prijímače | RF integrácia špecifická pre aplikáciu | Prispôsobiteľná konfigurácia |
Ktoré faktory ovplyvňujú výkon FM príjmu?
Výber antény so správnou nominálnou frekvenciou je len prvým krokom. Výkon v reálnom svete môže byť ovplyvnený niekoľkými ďalšími faktormi.
1. Miesto inštalácie
Anténa by mala byť umiestnená tak, aby mohla efektívne prijímať RF signál. Inštalácia vedľa veľkých vodivých komponentov alebo vysokošumových obvodov môže znížiť praktický výkon.
2. Rozloženie PCB
PCB môže ovplyvniť elektromagnetické prostredie antény. Inžinieri by mali zvážiť vzdialenosť medzi anténou a procesormi, spínanými zdrojmi napájania, vysokorýchlostnými rozhraniami a inými potenciálnymi zdrojmi rušenia.
3. Materiál krytu
Plastové a nevodivé kryty vo všeobecnosti poskytujú iné RF prostredie ako kovové kryty. Konečné puzdro by preto malo byť zahrnuté do testovania prototypu.
4. Smerovanie káblov
Anténny vodič by mal byť vedený opatrne a držaný mimo zbytočných zdrojov elektrického šumu. Konzistentné vedenie káblov môže tiež pomôcť zachovať opakovateľný výkon výroby.
5. Citlivosť prijímača
Anténa nemôže kompenzovať každé obmedzenie v prijímacom obvode. Charakteristiky antény a výkon prijímača by sa mali hodnotiť spoločne počas vývoja produktu.
Aké špecifikácie by mali kupujúci porovnávať?
Pri získavaní FM antény by nákupné tímy mali pred vyžiadaním cenových ponúk vytvoriť technický list. Porovnávanie dodávateľov je tak zmysluplnejšie a znižuje sa riziko výberu komponentu len na základe ceny.
| Špecifikácia | Odporúčané hodnotenie | Dôležitosť nákupu |
|---|---|---|
| Frekvenčný rozsah | Potvrďte kompatibilitu s požadovaným pásmom FM | Nevyhnutné |
| Feritový materiál | Vyhodnoťte materiál a konzistenciu | Vysoká |
| Vinutie cievky | Skontrolujte presnosť a opakovateľnosť navíjania | Vysoká |
| Rozmery | Zodpovedajte dostupnému vnútornému priestoru | Nevyhnutné |
| Dĺžka vedenia | Potvrďte požiadavky na PCB a montáž | Stredná |
| Konektor | Overte si elektrickú a mechanickú kompatibilitu | Vysoká |
| Rozsah teplôt | Prispôsobte sa prevádzkovému prostrediu | Stredná až vysoká |
| Prispôsobenie | Zistite, či sú podporované špecifikácie OEM | Vysoká |
Pri hromadnej výrobe by kupujúci mali zvážiť aj postupy schvaľovania vzoriek, vstupnú kontrolu, konzistenciu výroby, balenie, dodaciu dobu a technickú podporu.
Ako môžu inžinieri integrovať anténu do produktu?
Úspešný proces integrácie antény by sa mal začať ešte pred zmrazením konečného krytu. Včasná koordinácia medzi dodávateľom antény, technikom PCB, strojným inžinierom a výrobcom produktu môže zabrániť drahým prestavbám.
- Definujte RF požiadavku:Stanovte cieľový frekvenčný rozsah FM a architektúru prijímača.
- Rezervovať inštalačný priestor:Pred dokončením mechanického usporiadania identifikujte umiestnenie antény.
- Poskytnite výkresy:Zdieľajte dostupné rozmery a požiadavky na pripojenie s výrobcom antény.
- Vyvinúť vzorky:Vyhodnoťte prispôsobené prototypy antén v zamýšľanom produkte.
- Otestujte celú zostavu:Zmerajte príjem za reálnych prevádzkových podmienok.
- Dokončite výrobné špecifikácie:Rozmery zámku, parametre vinutia, káble, konektory a kontrolné kritériá.
Testovanie prototypu je obzvlášť dôležité, pretože výkon antény meraný mimo produktu nemusí predstavovať výkon po inštalácii antény do konečného krytu.
Čo by ste mali hľadať u dodávateľa FM antény?
Vhodný dodávateľ by mal byť schopný poskytnúť viac ako len katalógový komponent. Pre projekty OEM a ODM môže byť technická komunikácia a schopnosť prispôsobenia rovnako dôležitá ako základná špecifikácia antény.
Pri hodnotení čínskeho výrobcu alebo dodávateľa antény zvážte nasledovné:
- Skúsenosti s výrobou FM a iných RF anténnych komponentov.
- Schopnosť prispôsobiť rozmery feritového jadra a štruktúru vinutia.
- Stabilné ovládanie vinutia cievky a montáž komponentov.
- Možnosť prispôsobenia káblov, kolíkov a konektorov.
- Vývoj vzorky pred hromadnou výrobou.
- Prehľadné technické výkresy a špecifikácie produktu.
- Postupy kontroly kvality pre výrobné šarže.
- Citlivá komunikácia pri vývoji produktu.
Qianmu sa zameriava na vývoj a výrobu antén pre rôzne elektronické aplikácie. Jeho prispôsobený prístup umožňuje zákazníkom prediskutovať požiadavky na frekvenciu, inštalačné rozmery, spôsoby pripojenia a ďalšie parametre špecifické pre projekt pred dokončením výrobného riešenia.
Často kladené otázky o vstavanej rádiovej anténe FM
Môže vstavaná FM rádiová anténa nahradiť externú teleskopickú anténu?
V prípade mnohých kompaktných elektronických produktov je možné namiesto tradičnej teleskopickej antény použiť internú anténu. Konečný výber však závisí od dizajnu prijímača, štruktúry produktu, dostupného inštalačného priestoru a požadovaného výkonu príjmu.
Aký frekvenčný rozsah FM je normálne podporovaný?
Mnoho komerčných FM rádiových aplikácií pracuje v rozsahu 88–108 MHz. Presný návrh antény by mal zodpovedať požadovanému frekvenčnému rozsahu a prijímaciemu obvodu.
Dá sa anténa prispôsobiť pre malý kryt?
áno. Prispôsobenie môže riešiť rozmery feritu, štruktúru cievky, dĺžku vedenia, konfiguráciu terminálu a ďalšie mechanické požiadavky. Testovanie prototypu sa odporúča, keď je priestor na inštaláciu veľmi obmedzený.
Ovplyvňuje umiestnenie antény príjem rádia?
áno. Umiestnenie môže mať významný vplyv. Blízke kovové komponenty, napájacie obvody, procesory, stopy PCB, batérie a káble môžu zmeniť elektromagnetické prostredie okolo antény.
Mala by sa anténa testovať vo vnútri hotového výrobku?
áno. Testovanie antény vo vnútri skutočného krytu poskytuje realistickejšie informácie o konečnom výkone príjmu ako testovanie antény ako nezávislého komponentu.
Prečo zvoliť prispôsobenú anténu namiesto štandardného modelu?
Prispôsobený model môže byť navrhnutý podľa špecifických rozmerov, rozhrania prijímača, miesta inštalácie a mechanických obmedzení produktu. To môže uľahčiť integráciu a znížiť potrebu štrukturálnych úprav.
Je vstavaná FM rádiová anténa vhodná pre váš produkt?
V prípade moderných elektronických produktov, kde musí existovať priestor, vzhľad, spoľahlivosť a RF funkčnosť, môže vstavaná anténa poskytnúť praktickú alternatívu k bežným externým dizajnom. Jeho úspech závisí od celého inžinierskeho procesu, vrátane výberu feritu, vinutia cievky, frekvenčných požiadaviek, návrhu PCB, montážnej polohy, konštrukcie krytu a testovania konečného produktu.
Qianmu poskytuje prispôsobené riešenia vstavaných FM rádiových antén pre výrobcov, ktorí vyvíjajú audio zariadenia, automobilovú elektroniku, prenosné rádiá, reproduktory Bluetooth a ďalšie zariadenia s podporou FM. Ak máte špecifický frekvenčný rozsah, veľkosť krytu, požiadavky na kábel alebo rozhranie prijímača,kontaktujte násprediskutovať svoj projekt a vyvinúť konfiguráciu antény, ktorá vyhovuje požiadavkám vášho produktu.
