Ako môže správna DAB anténa zlepšiť príjem digitálneho rádia v moderných vozidlách

Qianmu, profesionálny výrobca antén v Číne, vyvíjaDAB anténariešenia pre automobilové digitálne rádiové systémy, ktoré pomáhajú majiteľom vozidiel a výrobcom zariadení dosiahnuť spoľahlivý príjem signálu DAB/DAB+, znížené rušenie a flexibilnú inštaláciu v rôznych aplikáciách vozidiel.

Anténa DAB je základným komponentom digitálneho rádiového systému, ktorý je zodpovedný za príjem vysielaných signálov a ich prenos do kompatibilného prijímača. V porovnaní s tradičným analógovým rádiovým príjmom môžu funkcie Digital Audio Broadcasting (DAB) a DAB+ poskytnúť čistý zvuk a prístup k širšej škále digitálnych staníc, ak je k dispozícii dostatočné pokrytie signálom. Skutočný výkon však závisí od konštrukcie antény, polohy inštalácie, kompatibility prijímača a miestnych podmienok vysielania. Tento článok vysvetľuje, ako funguje anténa DAB, na ktorých technických špecifikáciách záleží, ako ju správne nainštalovať a čo by mali výrobcovia automobilových zariadení zvážiť pri výbere vhodného riešenia od spoločnosti Qianmu.

Obsah

1. Čo je to DAB anténa a ako funguje?

2. Prečo je DAB anténa dôležitá pre digitálne rádio?

3. Aké funkcie by ste mali hľadať v DAB anténe?

4. Vysvetlenie technických špecifikácií antény DAB

5. Kde sa dá použiť DAB anténa?

6. Ako si vybrať správnu DAB anténu

7. Tipy na inštaláciu a údržbu DAB antény

8. Prečo zvážiť Qianmu pre riešenia DAB antén?

9. Často kladené otázky

10. Záver

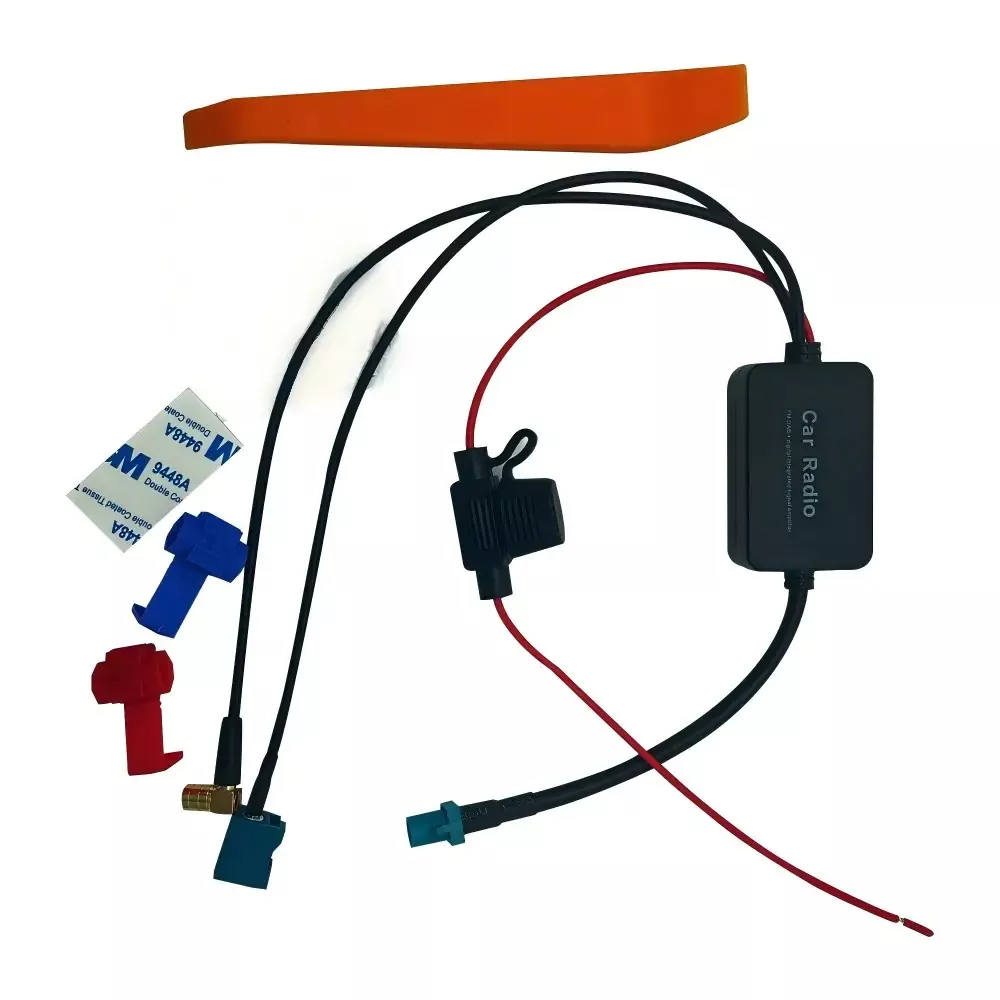

Čo je to DAB anténa a ako funguje?

Anténa DAB je vysokofrekvenčný komponent určený na príjem signálov digitálneho vysielania zvuku. Zachytáva elektromagnetické vlny vysielané digitálnymi vysielacími stanicami a odovzdá prijatý signál kompatibilnému rádiovému prijímaču, ktorý dáta spracuje a prevedie na zvuk.

DAB je skratka pre Digital Audio Broadcasting, zatiaľ čo DAB+ je vylepšená verzia štandardu digitálneho rádia. Oba vyžadujú kompatibilné prijímacie zariadenie a prístup k vysielaniam prenášaným v podporovaných frekvenčných pásmach.

V automobilovom systéme anténa spolupracuje s prijímačom, koaxiálnym káblom, konektormi a súvisiacimi elektronickými komponentmi. Kvalita kompletnej inštalácie určuje, či systém dokáže udržať spoľahlivý príjem, keď sa vozidlo pohybuje v rôznych prostrediach.

Typický automobilový systém príjmu DAB zahŕňa:

• Anténny prvok:Zachytáva vysokofrekvenčné signály z dostupného digitálneho vysielania.
• Koaxiálny kábel:Prenáša prijatý signál do rádiovej jednotky a zároveň obmedzuje nechcenú stratu signálu.
• RF konektor:Vytvára vhodné elektrické spojenie medzi anténou a prijímačom.
• DAB/DAB+ prijímač:Dekóduje podporované digitálne vysielanie a výstup zvuku.

Ak chcete získať ďalšie informácie o riešeniach príjmu v automobiloch, preskúmajte produkty televíznych antén Qianmu a rad komunikačných antén.

Prečo je DAB anténa dôležitá pre digitálne rádio?

Príjem digitálneho rádia závisí od viac než len od schopností hlavnej jednotky. Vhodná anténa pomáha prijímaču zachytiť použiteľné vysielacie signály v reálnych jazdných podmienkach. Toto je obzvlášť dôležité, keď sa vozidlo pohybuje medzi mestskými ulicami, otvorenými diaľnicami, vidieckymi oblasťami a miestami s prekážkou príjmu.

Spoľahlivejší príjem digitálneho signálu

Správne prispôsobená anténa môže pomôcť kompatibilnému prijímaču získať silnejší a čistejší vstupný signál. To podporuje konzistentnejší príjem stanice, keď je dostupný vysielaný signál a inštalácia je vhodná pre prijímací systém.

Znížené elektromagnetické rušenie

Moderné vozidlá obsahujú množstvo elektronických systémov vrátane navigačných zariadení, nabíjacích obvodov, displejov a modulov bezdrôtovej komunikácie. Tieto komponenty môžu spôsobovať elektromagnetické rušenie. Vhodné umiestnenie antény, tienenie kábla a dizajn zvukového konektora pomáhajú znižovať nežiaduce rušenie vstupujúce do prijímacieho systému.

Lepšia integrácia s automobilovou elektronikou

Kompaktné návrhy antén sú užitočné, keď výrobcovia potrebujú integrovať digitálne rádio do existujúcich štruktúr vozidla. V závislosti od dizajnu produktu môže inštalácia zahŕňať lepiacu montáž, skryté umiestnenie alebo iný schválený spôsob montáže.

Podpora rôznych jazdných prostredí

Dostupnosť signálu sa môže meniť v závislosti od terénu, budov, tunelov a vzdialenosti od vysielačov. Vhodná konštrukcia antény pomáha prijímaciemu systému efektívne využívať dostupné signály, hoci žiadna anténa nemôže zaručiť neprerušovaný príjem na každom mieste.

Aké funkcie by ste mali hľadať v anténe DAB?

Pri porovnávaní automobilových digitálnych rádiových antén by kupujúci mali vyhodnotiť úplnú špecifikáciu, a nie spoliehať sa na jediný výkon. Nasledujúce charakteristiky sú obzvlášť dôležité pre výber produktu.

1. Podporované frekvenčné pásma

Príjem DAB bežne využíva frekvencie pásma III, približne 174–240 MHz, v závislosti od regionálneho pridelenia vysielania. Niektoré systémy DAB používajú aj frekvencie v pásme L, ak je to podporované a použiteľné. Pred výberom antény si overte zamýšľaný trh a požiadavky na prijímač.

2. Vhodný zisk a prispôsobenie

Zisk antény popisuje smerový výkon vo vzťahu k referenčnej anténe; neurčuje nezávisle kvalitu príjmu. Impedančné prispôsobenie je rovnako dôležité, pretože nesúlad môže zvýšiť odrazený výkon a znížiť efektívny prenos signálu. Anténa, kábel, konektor a prijímač by mali byť elektricky kompatibilné.

3. Ochrana životného prostredia

Automobilové antény môžu byť vystavené dažďu, slnečnému žiareniu, prachu, zmenám teploty a vibráciám vozidla. Pri inštaláciách vystavených poveternostným vplyvom môže vhodný stupeň ochrany proti vniknutiu a odolné puzdro podporiť dlhodobú prevádzku. Publikované informácie o DAB anténe Qianmu špecifikujú dizajn s krytím IP67 a rozsah prevádzkovej teploty od -40 °C do +85 °C.

4. Možnosti tieneného kábla a konektora

Koaxiálny kábel s účinným tienením pomáha obmedziť nežiaduce elektromagnetické spojenie. Výber konektora by mal zodpovedať vstupu prijímača a požiadavkám na inštaláciu. V závislosti od špecifikovanej konfigurácie môžu možnosti zahŕňať rozhrania SMB, FAKRA, SMA alebo MCX.

5. Flexibilita inštalácie

Lepiaca alebo skrytá montáž môže zjednodušiť integráciu bez vŕtania ďalších otvorov, ak to konštrukcia vozidla a konštrukcia antény umožňujú. Montážna poloha musí stále poskytovať primeraný RF výkon a spĺňať bezpečnostné požiadavky vozidla.

Vysvetlenie technických špecifikácií antény DAB

Technické špecifikácie pomáhajú kupujúcim určiť, či je DAB anténa vhodná pre konkrétny automobilový rádiový systém. Nasledujúca tabuľka sumarizuje špecifikácie publikované pre DAB anténu Qianmu. Pred zadaním objednávky si overte u dodávateľa presnú konfiguráciu modelu.

Dôležitá technická poznámka:Uvedený frekvenčný rozsah, zisk 15 dBi a impedancia 75 ohmov by ste mali pred technickým schválením overiť pomocou spoločnosti Qianmu. Publikované frekvenčné údaje sa priamo nezhodujú s bežne používaným rozsahom pásma III približne 174–240 MHz. Kupujúci by si mali tiež potvrdiť referenciu zisku, podmienky merania, konfiguráciu konektora a či je anténa aktívna alebo pasívna. Tieto kontroly pomáhajú predchádzať nesúladu špecifikácií počas obstarávania a integrácie.

Kde sa dá použiť DAB anténa?

Antény DAB sa primárne používajú v systémoch, ktoré prijímajú digitálne rozhlasové vysielanie. Ich praktické využitie závisí od prijímacieho zariadenia, dostupnosti miestneho vysielania a zvolenej konfigurácie antény.

• Osobné autá:Podporuje príjem DAB/DAB+ prostredníctvom kompatibilných továrenských alebo doplnkových hlavných jednotiek.
• SUV a MPV:Poskytuje možnosť príjmu digitálneho rádia pre rodinné a viacúčelové vozidlá.
• Úžitkové vozidlá:Dá sa integrovať do kompatibilných systémov infotainmentu nákladných vozidiel a vozového parku.
• Autobusy a autokary:Podporuje funkcie digitálneho rádia v zábavných zariadeniach pre cestujúcich.
• Rekreačné vozidlá:Môže byť použitý v kompatibilných multimediálnych systémoch na cestovanie a voľný čas.
• Výroba automobilovej elektroniky:Ponúka možnosť anténneho komponentu pre rádiové prijímače a integrované produkty infotainmentu.

Výrobcom zariadení pomáha výber antény na začiatku procesu návrhu zjednodušiť vedenie káblov, dizajn montáže, výber konektora a overenie RF. Kompatibilita vozidla by mala byť vždy potvrdená skutočným rozhraním prijímača a podporovanými vysielacími štandardmi, a nie samotným modelom vozidla.

Ako si vybrať správnu DAB anténu

Správny proces výberu začína prijímacím systémom a zamýšľaným prostredím inštalácie. Kontrolný zoznam môže pomôcť nákupným tímom a technikom objektívne porovnať produkty.

1. Identifikujte rádiový štandard.Skontrolujte, či prijímač podporuje DAB, DAB+ alebo oboje.
2. Skontrolujte regionálne frekvenčné pásmo.Skontrolujte vysielacie frekvencie používané na cieľovom trhu.
3. Potvrďte impedanciu a typ konektora.Anténu prispôsobte špecifikáciám prijímača a kábla.
4. Skontrolujte montážnu polohu.Zvážte umiestnenie čelného skla, skrytú inštaláciu, blízke kovové povrchy a vedenie káblov.
5. Vyhodnoťte environmentálne požiadavky.Skontrolujte teplotný rozsah, ochranu proti vniknutiu, vystavenie vibráciám a trvanlivosť materiálu.
6. Vyžiadajte si technickú dokumentáciu.Požiadajte o overené údaje zosilnenia, informácie o impedancii, skúšobné podmienky a dostupné výkresy.
7. Otestujte zostavený systém.Pred schválením rozsiahleho nasadenia vyhodnoťte príjem na reprezentatívnych miestach.

Pre projekty OEM je tiež užitočné potvrdiť minimálne množstvo objednávky, dostupnosť vzoriek, požiadavky na balenie, dodacie lehoty prispôsobenia a kontrolné postupy. Tieto detaily pomáhajú znižovať integračné riziká a zlepšovať plánovanie výroby.

Tipy na inštaláciu a údržbu antény DAB

Dokonca aj vhodná anténa môže fungovať zle, ak je nainštalovaná nesprávne. Počas inštalácie postupujte podľa pokynov výrobcu a servisných pokynov vozidla.

Odporúčané postupy inštalácie

• Vyberte polohu, ktorá poskytuje vhodnú expozíciu vysielaným signálom.
• Ak je to možné, držte anténu mimo veľkých kovových prekážok.
• Udržujte vzdialenosť od potenciálnych zdrojov elektromagnetického rušenia.
• Koaxiálny kábel veďte opatrne, aby nedošlo k pomliaždeniu, ostrým ohybom a odieraniu.
• Uistite sa, že konektory sú bezpečne pripevnené a kompatibilné s prijímačom.
• Pri montáži lepidla postupujte podľa špecifikovaných pokynov na prípravu a vytvrdzovanie lepidla.
• Uistite sa, že nie sú narušené ozdobné panely, airbagy a zorné pole vodiča.

Riešenie bežných problémov s príjmom

Ak nie je možné nájsť stanice alebo je príjem nestabilný, pred výmenou komponentov dôkladne skontrolujte systém.

• Nenašli sa žiadne stanice:Potvrďte miestne pokrytie DAB, nastavenia prijímača a podporované frekvenčné pásma.
• Prerušovaný príjem:Skontrolujte usadenie konektora, poškodenie kábla, polohu antény a blízke prekážky.
• Zmeny výkonu po inštalácii:Skontrolujte miesto montáže a overte, či kábel nebol pricviknutý vnútorným obložením.
• Neočakávané problémy s kompatibilitou:Potvrďte vstup antény prijímača, impedanciu, konektor a všetky požiadavky na napájanie aktívnej antény.

Príjem digitálneho rádia môže byť ovplyvnený medzerami v pokrytí a fyzickými prekážkami. Krátke prerušenie v tuneli alebo odľahlej oblasti automaticky neznamená poruchu antény.

Prečo zvážiť Qianmu pre riešenia antén DAB?

Shenzhen Qianmu Communication Technology Co., Ltd. sa špecializuje na výskum, vývoj a výrobu komunikačných antén. Jej produktové portfólio zahŕňa automobilové antény a ďalšie RF riešenia pre bezdrôtové a elektronické zariadenia.

Pre kupujúcich, ktorí získavajú anténu DAB, spoločnosť ponúka niekoľko oblastí, ktoré stojí za to prediskutovať počas technického hodnotenia:

• Prispôsobenie produktu:Prediskutujte dĺžku kábla, konfiguráciu konektora, vzhľad a ďalšie požiadavky špecifické pre daný projekt.
• Koordinácia výroby:Komunikujte priamo s dodávateľom o vzorkách, plánovaní výroby a požiadavkách na objednávku.
• Overenie kvality:Vyžiadajte si príslušné záznamy o kontrole a údaje o teste RF pre vybraný model.
• OEM spolupráca:Potvrďte, či je možné podporovať požadované označenie, balenie a konfiguráciu produktu.
• Technická konzultácia:Zdieľajte model prijímača, inštalačné výkresy, cieľové frekvenčné pásma a podmienky prostredia, aby ste pomohli posúdiť vhodnosť.

Publikované informácie o produkte DAB antény Qianmu popisujú konštrukciu s krytím IP67, dvojito tienený kábel, dizajn všesmerového príjmu a niekoľko možností konektorov. Kupujúci by mali potvrdiť presnú konfiguráciu a podpornú testovaciu dokumentáciu pre ponúkaný model.

Preskúmajte produktovú stránku antény Qianmu DAB, kde nájdete podrobnosti o produkte, alebo navštívte katalóg produktov antén Qianmu, kde nájdete ďalšie kategórie antén.

Často kladené otázky

1. Na čo slúži DAB anténa?

Anténa DAB prijíma signály digitálneho vysielania zvuku a prenáša ich do kompatibilného digitálneho rozhlasového prijímača. Vo vozidlách podporuje prístup k dostupným rádiovým staniciam DAB alebo DAB+ v závislosti od miestneho pokrytia a kompatibility prijímača.

2. Je DAB anténa kompatibilná s každým autorádiom?

Nie. Kompatibilita závisí od toho, či rádio podporuje DAB/DAB+, požadovaného frekvenčného pásma, konektora antény, impedancie a akýchkoľvek požiadaviek na napájanie. Pred zakúpením antény pre existujúce vozidlo skontrolujte tieto podrobnosti.

3. Aký je rozdiel medzi DAB a DAB+?

DAB a DAB+ sú štandardy digitálneho rozhlasového vysielania. DAB+ využíva efektívnejší systém kódovania zvuku ako pôvodný štandard DAB. Pre správne dekódovanie vysielania musí prijímač podporovať príslušný štandard.

4. Môže anténa DAB zlepšiť slabý príjem rádia?

Správne špecifikovaná a nainštalovaná anténa môže zlepšiť príjem, ak je existujúca anténa nevhodná, poškodená, zle umiestnená alebo nevhodná. Výkon však závisí aj od pokrytia vysielača, terénu, rušenia a citlivosti prijímača. Anténa nemôže vytvoriť vysielací signál tam, kde nie je k dispozícii dostatočné pokrytie.

5. Je IP67 DAB anténa vhodná pre vonkajšie použitie vozidla?

Stupeň krytia IP67 znamená, že výrobok splnil definované testy na vniknutie prachu a dočasné ponorenie. Môže to byť užitočná funkcia pre vystavené automobilové inštalácie, ale kupujúci by mali skontrolovať aj tesnenie káblov, ochranu konektorov, montážne pokyny a dokumentáciu výrobcu o environmentálnych testoch.

6. Môže Qianmu prispôsobiť konektory a káble antény DAB?

Informácie o produkte Qianmu popisujú možnosti prispôsobenia dĺžky kábla a konfigurácie konektora spolu s ďalšími požiadavkami OEM. Obráťte sa na spoločnosť s vaším rozhraním prijímača, požiadavkami na smerovanie káblov, cieľovým trhom a očakávaným objemom objednávok, aby ste potvrdili dostupnú konfiguráciu.

7. Aké informácie by som mal poskytnúť pri žiadosti o cenovú ponuku?

Uveďte zamýšľanú aplikáciu, model prijímača, podporované frekvenčné pásma, impedanciu, typ konektora, požadovanú dĺžku kábla, spôsob montáže, podmienky prostredia, požiadavky na vzorky a odhadované množstvo objednávky. Podrobné informácie pomáhajú dodávateľovi posúdiť kompatibilitu a pripraviť relevantnejší návrh.

Záver: Výber DAB antény pre spoľahlivé automobilové rádio

Dobre prispôsobená anténa DAB je dôležitou súčasťou spoľahlivého automobilového digitálneho rádiového systému. Konečný výsledok ovplyvňuje frekvenčná kompatibilita, impedancia, výber konektora, tienenie, ochrana životného prostredia a správna inštalácia. Pre výrobcov OEM, distribútorov a výrobcov automobilovej elektroniky môže potvrdenie týchto faktorov pred obstarávaním pomôcť znížiť problémy s integráciou a podporiť konzistentný výkon produktu.

Qianmu poskytuje anténne riešenia DAB s možnosťami prispôsobenia pre rôzne automobilové prijímacie systémy. Ak získavate DAB anténu pre nový produkt, inovujete existujúcu inštaláciu alebo plánujete hromadnú objednávku, prečítajte si špecifikácie produktu akontaktujte násaby ste prediskutovali svoje technické požiadavky, vyžiadali si vzorové informácie a preskúmali vhodné riešenie antény pre váš projekt.
