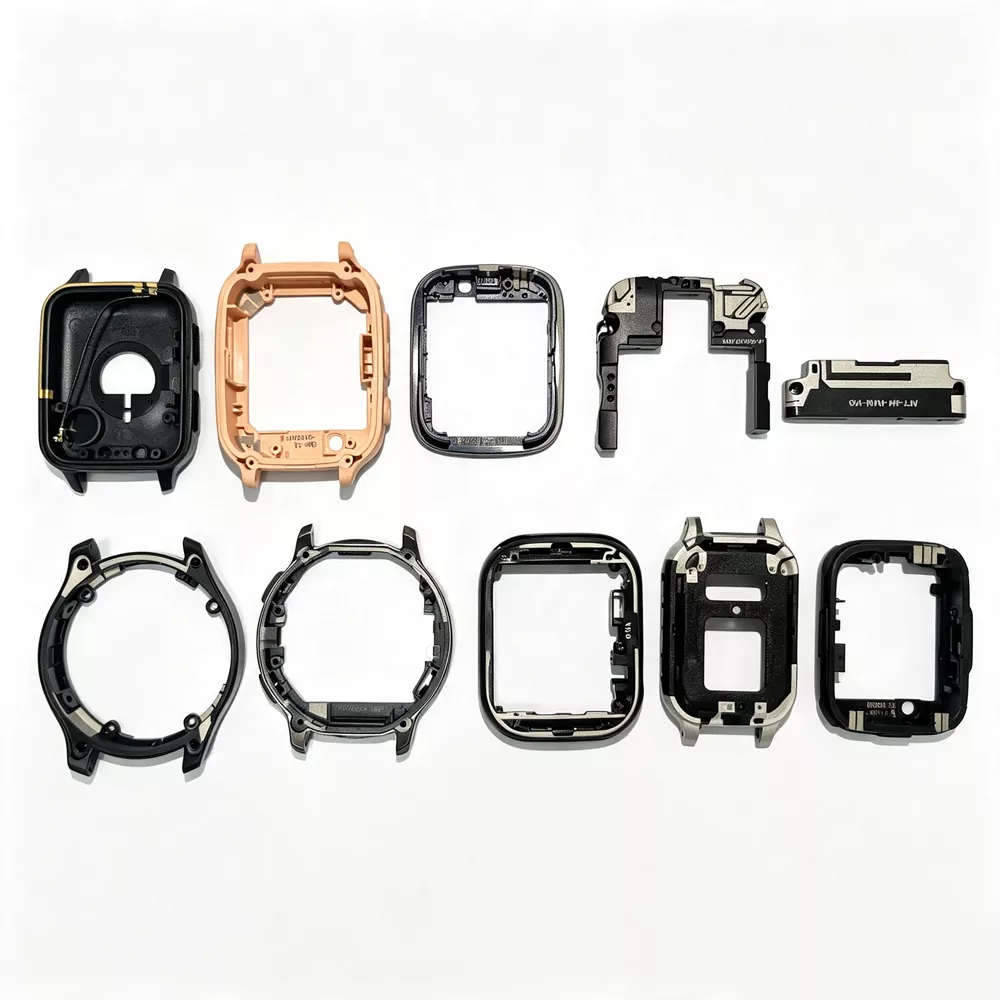

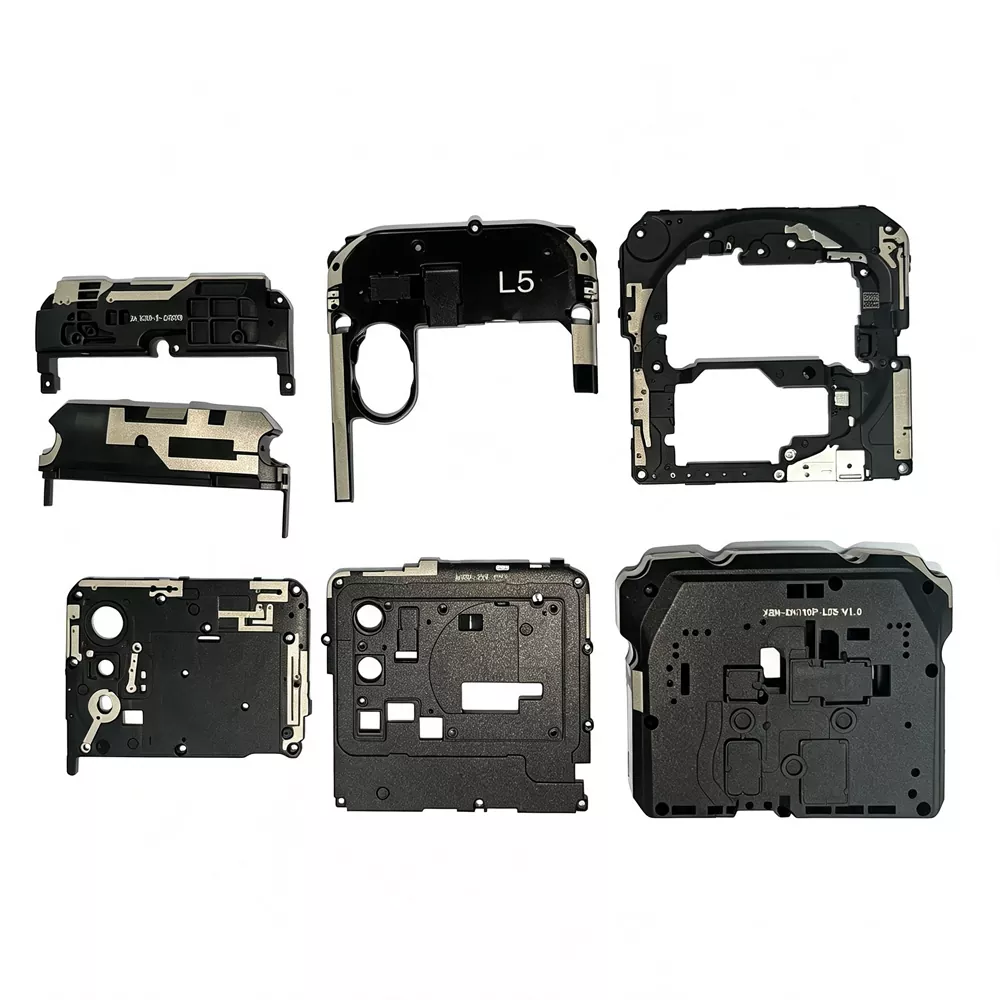

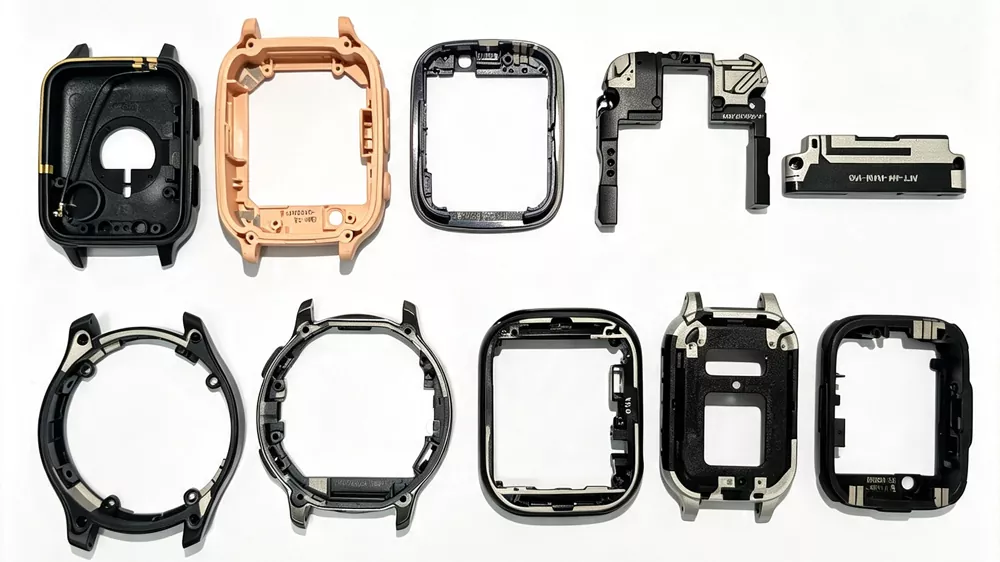

Anténa LDS

Anténa LDS (Laser Direct Structuring Antenna) je RF štruktúra založená na 3D-MID vyrábaná aplikáciou laserovej aktivácie na vstrekované plastové substráty, po ktorej nasleduje selektívne chemické pokovovanie, aby sa vytvorili vodivé stopy antény.

Tento proces umožňuje, aby boli vodivé vzory priamo definované na trojrozmerných komponentoch krytu, kde je geometria antény zabudovaná do mechanickej konštrukcie a nie zostavená ako samostatná RF časť.

Na rozdiel od konvenčných lisovaných alebo plechových antén, ktoré vyžadujú diskrétnu montáž vo vnútri zariadenia, anténa LDS integruje vyžarovaciu štruktúru do krytu alebo vnútorného plastového rámu, čo umožňuje dráhe antény sledovať zložité 3D geometrie pri zachovaní definovaných elektrických charakteristík.

Z hľadiska systému patrí technológia LDS k 3D-MID (Trojrozmerné Molded Interconnect Device), kde jeden lisovaný komponent môže kombinovať štrukturálne, vodivé a krytové funkcie prostredníctvom selektívnej metalizácie laserom aktivovaných povrchov.

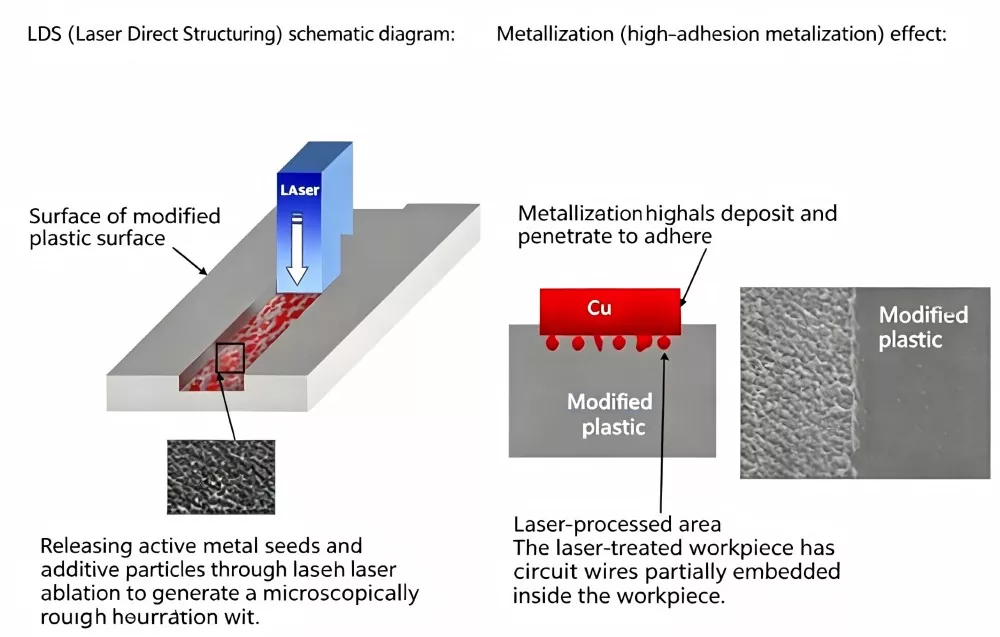

Pracovný princíp

Výrobný proces LDS antén možno rozdeliť do štyroch základných krokov:

Krok 1 – Vstrekovanie: Pomocou funkčných plastov špecifických pre LDS (obsahujúcich špeciálne kov-organické kompozitné prísady) sa vstrekovaním vyrobí trojrozmerný plastový držiak alebo puzdro.

Krok 2 – Aktivácia lasera: Počítač riadi pohyb lasera podľa trajektórie vodivého vzoru, premieta laser na povrch trojrozmerného plastového komponentu a v priebehu niekoľkých sekúnd aktivuje vzor obvodu. V oblastiach ožiarených laserom sa aktivujú prísady, čím sa vytvorí mikroskopicky drsný povrch, ktorý vedie k usadzovaniu kovu.

Krok 3 – Chemické pokovovanie: Umiestnite aktivované plastové časti do kúpeľa na chemické pokovovanie, kde sa kovy ako meď, nikel a zlato selektívne ukladajú na aktivované oblasti a vytvárajú vodivé stopy.

Krok 4 – Montáž a testovanie: Kryt LDS pre obvod antény je elektricky pripojený k základnej doske PCB pomocou pružinových kontaktov, kolíkov alebo konektorov B2B. Po kompletnej kontrole pomocou sieťového analyzátora je zostava dodaná.

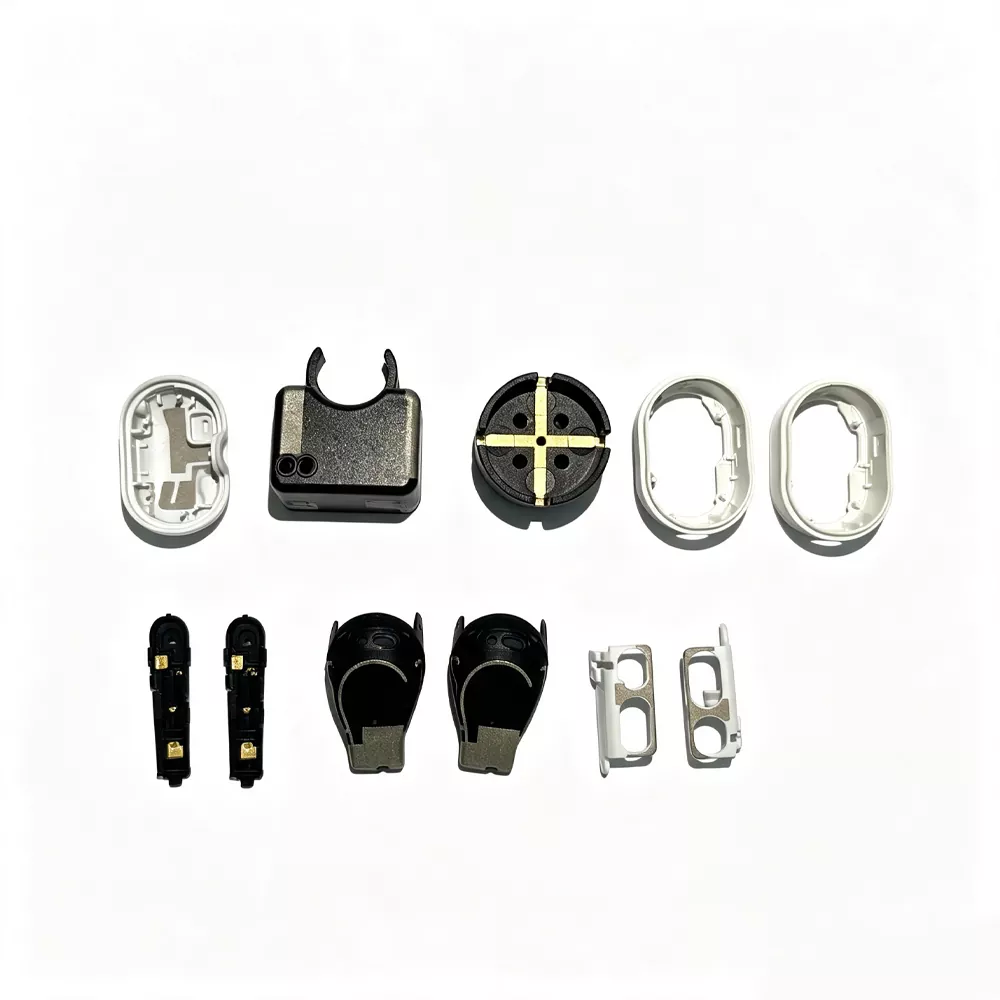

Použiteľné zariadenia

Anténna technológia LDS sa široko používa vo viacerých odvetviach a bezdrôtových aplikáciách:

Hlavné predajné body

1. Vysoká schopnosť integrácie priestoru

Antény LDS môžu byť integrované priamo do krytov zariadenia alebo konštrukčných držiakov, čo umožňuje navrhnúť tenšie produkty bez výrazného zníženia výkonu RF. Svetlá vzdialenosť antény sa dosahuje presným 3D vzorovaním na plastových substrátoch, vďaka čomu je vhodná pre kompaktné viacpásmové bezdrôtové zariadenia.

2. Stabilita výroby a konzistentnosť procesov

Laserové štruktúrovanie poskytuje vysokú opakovateľnosť a stabilné rozlíšenie vzoru, vďaka čomu je vhodné pre kontinuálne výrobné prostredia. Každá jednotka je zvyčajne validovaná prostredníctvom RF testovania s overenými kľúčovými parametrami, ako je S11, aby sa zabezpečila zhoda výkonu v rámci cieľov návrhu.

3. Znížené vnútorné RF rušenie

Keďže vodivé vzory sa vytvárajú priamo na kryte zariadenia, štruktúry LDS znižujú závislosť na internom zapojení a minimalizujú rušenie spôsobené blízkymi kovovými komponentmi vo vnútri krytu.

4. Schopnosť integrácie viacpásmovej antény

Viaceré funkčné antény (LTE / GSM / Wi-Fi / Bluetooth / GNSS) možno integrovať do jedného 3D substrátu, čím sa zníži celkový počet komponentov a zjednoduší sa RF architektúra na úrovni systému.

5. Možnosť flexibilného 3D RF dizajnu

Technológia LDS podporuje implementáciu zložitých vodivých geometrií na zakrivených povrchoch, čo umožňuje rozloženie antény sledovať mechanické obrysy pri zachovaní definovaných RF obmedzení v rôznych frekvenčných pásmach.

Technické špecifikácie

Proces laserového gravírovania a bezpečnostné opatrenia

（1）Poznámky k návrhu vodivého obvodu

① Trasovanie na substrátoch LDS 3D by sa malo vyhnúť častým prechodom ostrých uhlov. Na viacvrstvových konštrukciách kontinuálne smerovanie cez priľahlé povrchy vo všeobecnosti zlepšuje stabilitu procesu a rovnomernosť pokovovania, najmä vo väčších krytoch.

② Minimálna laserom definovaná šírka stopy je zvyčajne okolo 0,2 mm, v závislosti od rozlíšenia návrhu a geometrie substrátu.

③ Minimálna vzdialenosť medzi susednými vodivými stopami je vo všeobecnosti udržiavaná nad 0,5 mm, aby sa znížilo riziko tvorby pokovovacieho mostíka počas elektrochemického nanášania.

④ Vzdialenosť medzi vodivými oblasťami a hranicami krytu je normálne kontrolovaná v submilimetrovej mierke. Na zníženie kontaminácie okrajov počas laserového spracovania sa bežne používa nárazníková vzdialenosť približne 1–2 mm v blízkosti stien dutín.

⑤ Geometria povrchu ovplyvňuje správanie pokovovania. Ploché oblasti majú tendenciu poskytovať stabilnejšiu aktiváciu lasera a konzistenciu povlaku, zatiaľ čo zakrivené povrchy môžu spôsobiť zmeny v hrúbke a priľnavosti v dôsledku rozdielov v uhlovej expozícii.

⑥ Po štruktúrovaní laserom sa diely prenesú priamo na galvanické pokovovanie, aby sa minimalizovala oxidácia a povrchová kontaminácia pred metalizáciou.

（2）Požiadavky na skladovanie produktu LDS pred pokovovaním a náterom

① Laserom aktivované diely by sa mali skladovať v podmienkach s kontrolovanou vlhkosťou (zvyčajne pod 60 % relatívnej vlhkosti) a preniesť na pokovovanie hneď, ako to tok procesu dovolí, aby sa znížilo riziko oxidácie povrchu.

② Vyhnite sa priamemu kontaktu s laserom spracovanými povrchmi, pretože kontaminácia môže ovplyvniť kvalitu následného nanášania kovu.

③ Pri manipulácii a preprave sa používajú špeciálne podnosy alebo prípravky na udržanie stability polohy a zabránenie poškodeniu povrchu alebo mikroškrabancom.

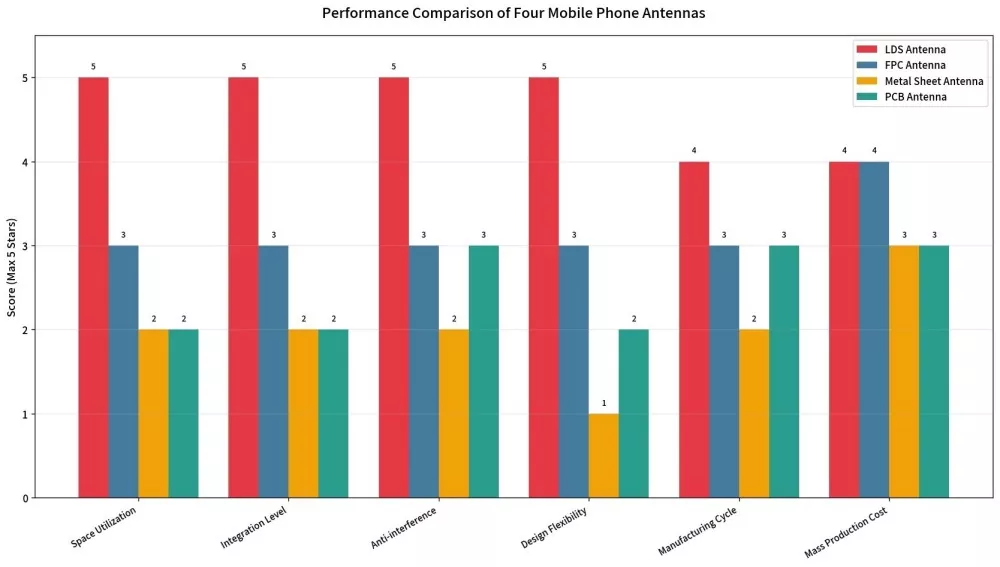

Porovnajte s rovesníkmi

Proces kontroly kvality

1. Vstupná kontrola materiálu: Testovanie obsahu kovovej prísady v plastových časticiach špeciálne navrhnutých pre LDS

2. Ovládanie vstrekovania: Rozmerová presnosť ±0,05 mm

3. Laserové značenie: AOI automatizovaná optická kontrola integrity obvodu

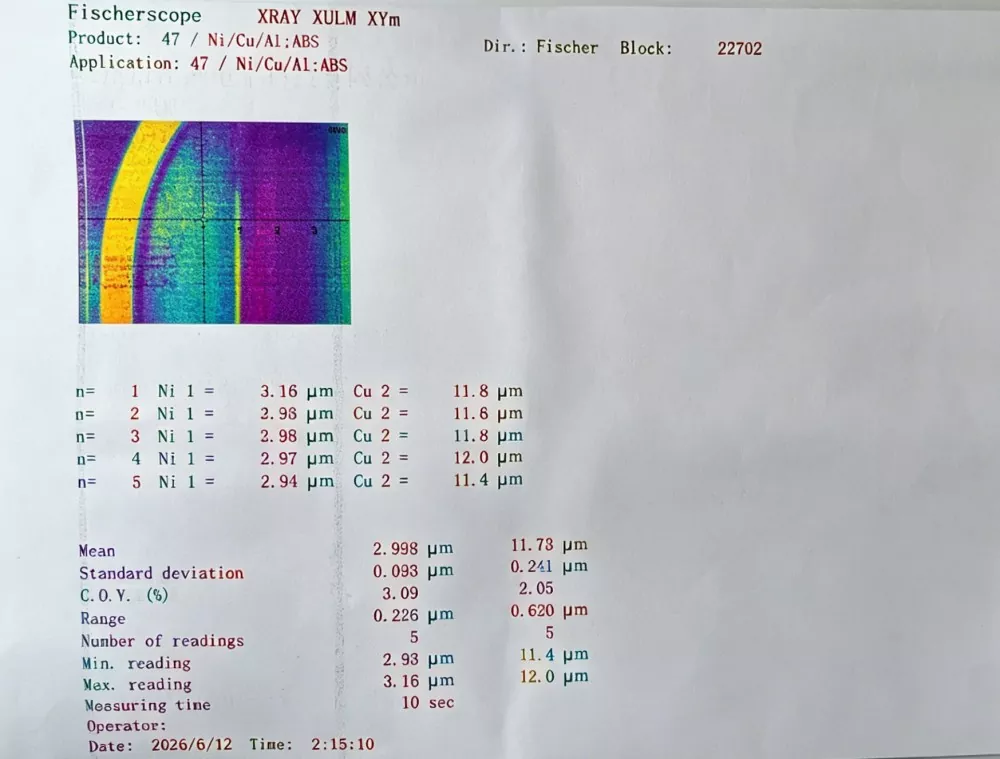

4. Chemické pokovovanie: Kontrola rovnomernosti hrúbky povlaku (vrstva medi ≥ 5 μm, vrstva niklu/zlata ≥ 0,1 μm)

5. RF testovanie: Sieťový analyzátor vykonáva úplnú kontrolu S11, VSWR, zosilnenia a účinnosti.

6. Kontrola spoľahlivosti odberu vzoriek: Testovanie priľnavosti v stovkách mriežok

Ako spoľahlivý dodávateľ sa každá šarža našich produktov dodáva so správou o teste, ktorú možno spätne vysledovať až k príslušnej šarži suroviny.

Ako si vybrať anténne produkty LDS

1. Pozrite si požiadavky na frekvenčné pásmo

Jasne špecifikujte, ktoré komunikačné frekvenčné pásma musí zariadenie podporovať – 2G/3G/4G/5G Sub-6GHz, Wi-Fi 2,4G/5G/6E, GPS/GNSS, Bluetooth, NFC a ďalšie. Rôzne frekvenčné pásma zodpovedajú rôznym návrhom smerovania antény.

2. Skontrolujte inštalačný priestor

- Má kryt zariadenia dostatočný priestor na usporiadanie LDS?

- Musí anténa sledovať smerovanie pozdĺž 3D zakriveného povrchu? Presne v tom LDS vyniká.

3. Skontrolujte výber substrátu

Materiál substrátu pre antény LDS musí byť funkčný plast špecifický pre LDS. Bežné možnosti zahŕňajú PC, ABS, PC+ABS a LCP. Rôzne materiály majú svoje výhody a nevýhody, pokiaľ ide o tepelnú odolnosť, dielektrickú konštantu a mechanickú pevnosť.

4. Skontrolujte dodaciu lehotu a minimálne množstvo objednávky.

Ako výrobca ponúkame:

- Ukážková fáza: 10 rýchle prototypovanie

- Malá séria: 100–1 000 ks, dodanie 2 týždne

- Veľkovýroba: Mesačná kapacita presahuje 100 000 jednotiek s garantovanými dodacími lehotami.

FAQ

Otázka: Aký je rozdiel medzi anténou LDS a anténou FPC?

Odpoveď: Anténa FPC je flexibilné obvodové riešenie inštalované vo vnútri zariadenia, ktoré si vyžaduje vyhradený rovinný priestor. AnAnténa LDSje priamo laserovo štruktúrovaný na kryte zariadenia alebo držiaku, čo umožňuje lepšie prispôsobenie sa 3D povrchom a lepšie využitie priestoru. Poskytuje tiež vyššiu integračnú schopnosť a silnejší výkon proti rušeniu v porovnaní s tradičnými riešeniami FPC.

Otázka: Aké je minimálne množstvo objednávky na prispôsobenie?

Odpoveď: Počas fázy vzorky sa nevyžaduje žiadne minimálne množstvo objednávky. Podporujeme vzorové požiadavky, malosériovú výrobu od 100 ks a väčšie objemy zákaziek podľa požiadaviek zákazníka. Ako priamy závod poskytujeme flexibilnú podporu výroby v rôznych fázach projektu.

Otázka: Aké informácie sú potrebné na prispôsobenie?

Odpoveď: Zákazníci môžu poskytnúť 3D CAD výkresy zariadenia (formát STEP alebo IGS), cieľové frekvenčné pásmo, rozloženie PCB a typ konektora. Náš inžiniersky tím sa postará o návrh smerovania, optimalizáciu simulácie a overenie prototypu.

Otázka: Môže táto technológia podporovať aplikácie s milimetrovými vlnami 5G?

A: Áno. Technológia podporuje návrhy antén pre frekvenčné pásma Sub-6 GHz a milimetrové vlny. Konečné riešenie bude optimalizované podľa štruktúry zariadenia, dostupného priestoru a požadovaného frekvenčného výkonu.

Otázka: Aká je životnosť antény?

Odpoveď: Testy spoľahlivosti ukazujú, že po 100 tepelných cykloch od -40 ℃ do +85 ℃ a testovaní pri vysokej teplote/vysokej vlhkosti pri 85 ℃/85 % relatívnej vlhkosti počas 168 hodín, pokles výkonu zostáva pod 5 %, zatiaľ čo priľnavosť zostáva stabilná. Navrhovaná životnosť môže presiahnuť 10 rokov.

Otázka: Môžete poskytnúť podporu ladenia antény?

A: Áno. Poskytujeme kompletné tuningové služby vrátane simulácie, prototypovania a optimalizácie na úrovni systému, čím pomáhame produktom spĺňať certifikačné požiadavky, ako sú CTA, CE a FCC.
