Anténa na kovové známky

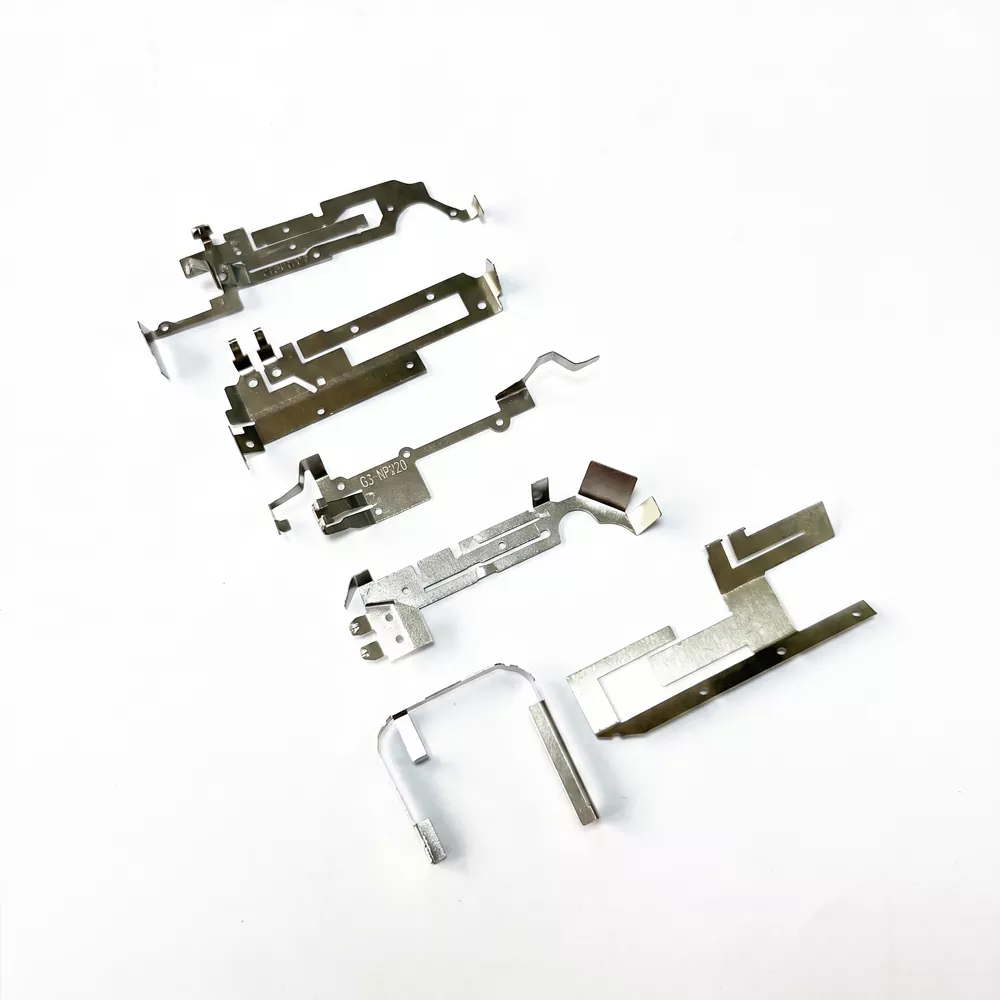

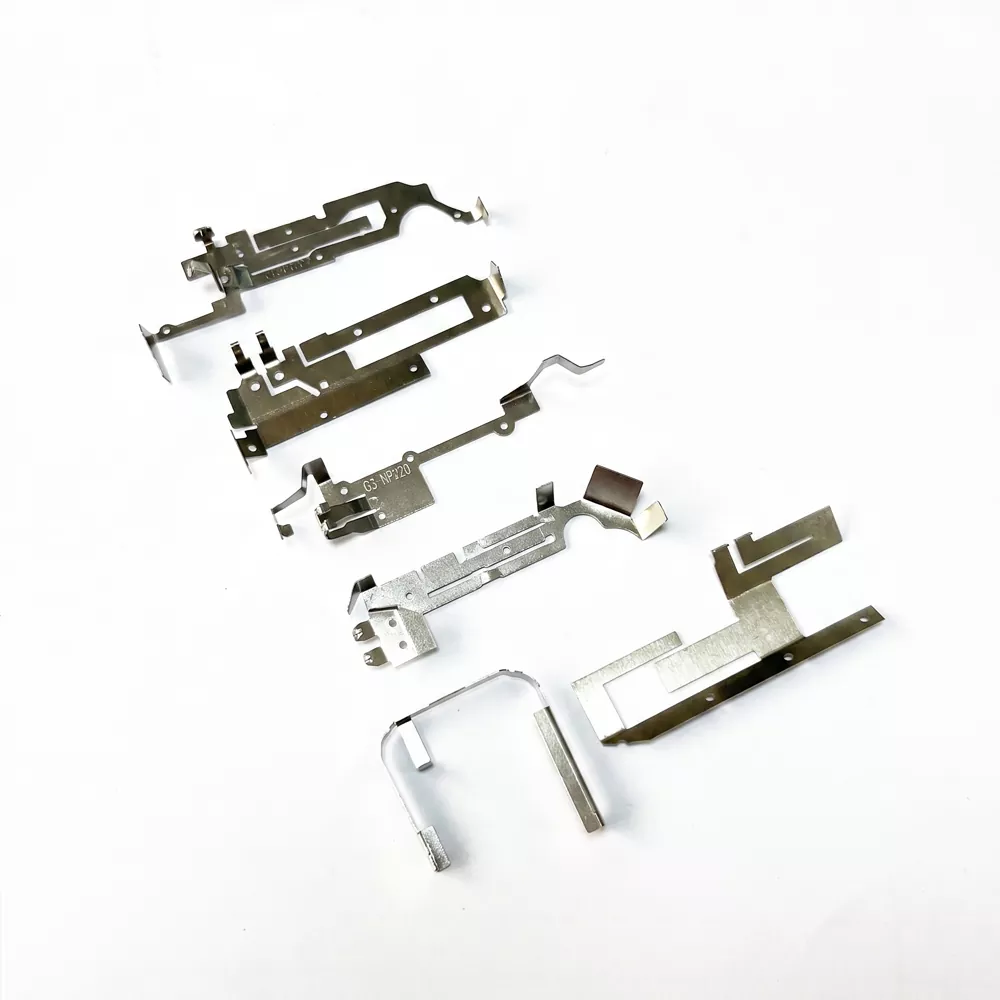

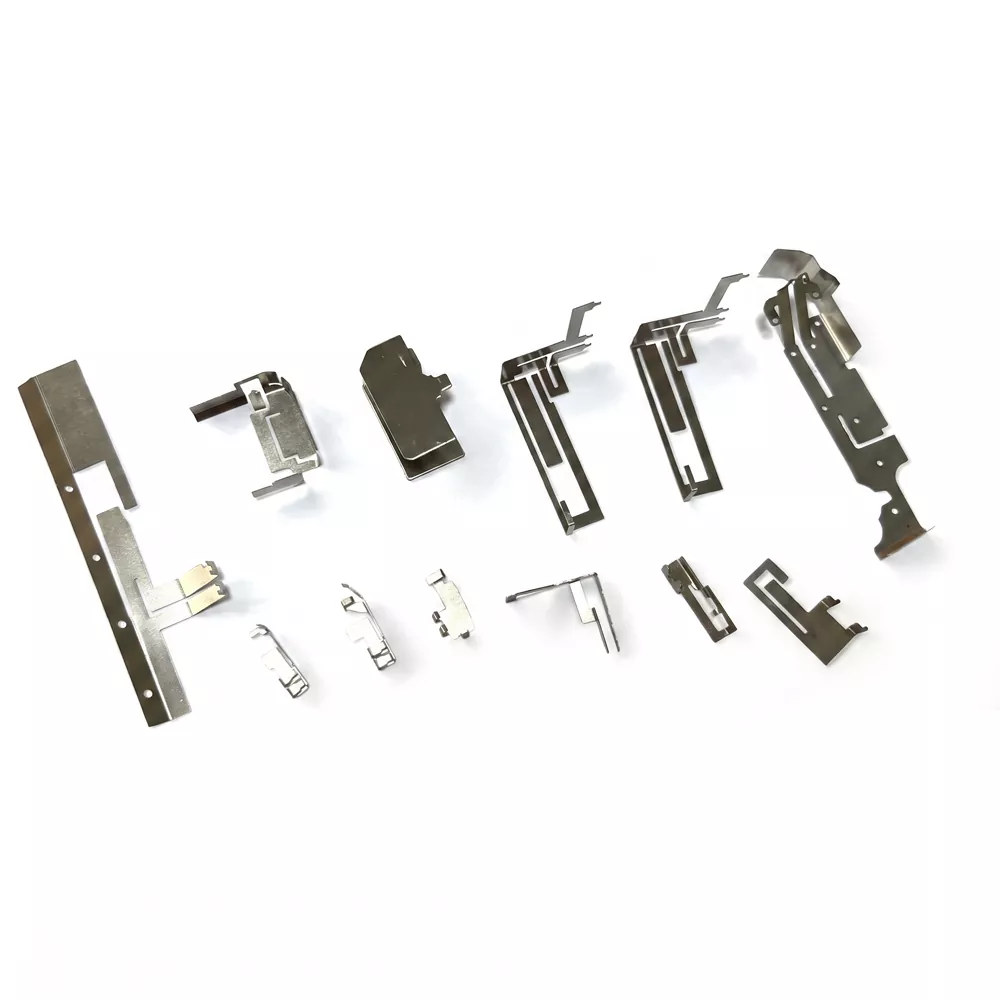

Anténa Metal Stamp Antenna je RF komponent vyrobený z ultratenkej nehrdzavejúcej ocele (ako SUS301 alebo SUS304) alebo zliatiny medi pomocou procesu presného razenia. Zvyčajne má hrúbku menšiu ako 1 mm a je navrhnutý tak, aby sa tesne prispôsobil zakriveným alebo nepravidelným povrchom zariadenia, vďaka čomu je vhodný pre kompaktné elektronické produkty.

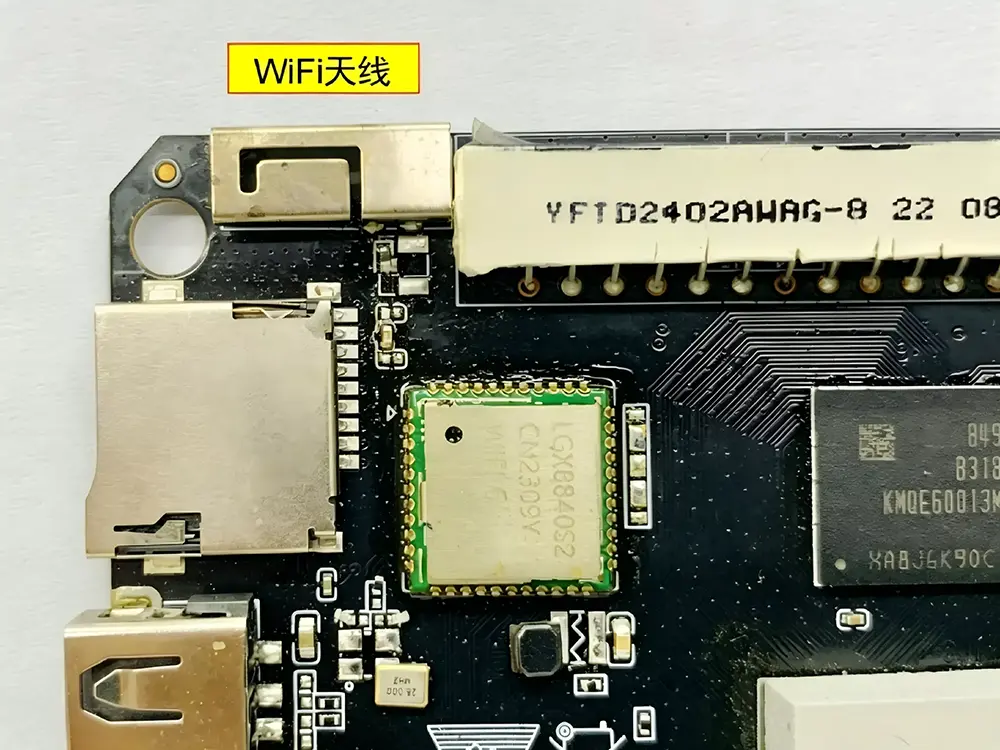

Táto anténa funguje prostredníctvom elektromagnetickej rezonancie generovanej jej starostlivo navrhnutou kovovou geometriou. Počas inštalácie sú spodné kontaktné body nalisované na anténne svorky PCB, čím sa vytvorí spoľahlivé elektrické spojenie bez spájkovania. Štruktúra pružinového kontaktu zaisťuje stabilný prenos signálu a zároveň absorbuje mechanické namáhanie prostredníctvom elastickej deformácie, čím podporuje dlhodobú životnosť pri opakovanej montáži a podmienkach vibrácií.

Základné technické špecifikácie

Anténa Metal Stamp je navrhnutá pre kompaktné RF aplikácie s riadenou impedanciou a stabilným mechanickým kontaktom.

Štandardizované testovacie podmienky

Na zabezpečenie konzistentnosti údajov sa všetky RF a mechanické parametre merajú za nasledujúcich štandardizovaných podmienok:

Meranie impedancie a VSWR

Testované pomocou kalibrovaného vektorového sieťového analyzátora (VNA) s 50Ω referenčným systémom.

RF Performance Environment

Merania vykonávané vo voľnom alebo polozvukovom prostredí so štandardnou referenčnou zemnou rovinou.

Test mechanického kontaktu

Anténa je namontovaná na štandardnom rozložení dosky plošných spojov s definovanou kontaktnou výškou a riadenou lisovacou silou.

Podmienka merania frekvencie

Stredná frekvencia vyhodnotená po inštalácii do reprezentatívneho krytu zariadenia, aby sa zohľadnili účinky rozladenia.

Podmienky testu teploty

Tepelné cykly prebiehajúce od -40 ℃ do +85 ℃ pri nepretržitom elektrickom monitorovaní.

Použiteľné zariadenia a aplikačné scenáre

Kľúčový predajný bod: Prečo si vybrať hardvérovú pružinovú anténu?

Priestorovo efektívny dizajn

Jeho nízkoprofilová štruktúra sa môže prispôsobiť zakriveným alebo nepravidelným povrchom, čo pomáha maximalizovať vnútorný priestor pre batérie a ďalšie komponenty.

Nákladovo efektívna montáž

Zalisované spojenie s kontaktmi PCB eliminuje procesy spájkovania, znižuje čas montáže a výrobné náklady v hromadnej výrobe.

Mechanická odolnosť

Elastická kontaktná štruktúra udržuje stabilný elektrický výkon pri vibráciách, nárazoch a opakovanom mechanickom namáhaní.

Presný návrh polohy

Vyrazené zarovnávacie otvory (okrúhle a štrbinové) zaisťujú presné umiestnenie medzi bodom napájania antény a PCB počas automatizovanej montáže.

Inštalačná príručka a technické odporúčania

Nasledujúce pokyny na inštaláciu poskytuje spoločnosť Shenzhen Qianmu Communication Technology Co., Ltd. na zabezpečenie optimálneho výkonu antény Metal Stamp v aplikáciách na systémovej úrovni.

1. Návrh polohy

Navrhnite aspoň dva nastavovacie otvory na konštrukcii antény: jeden kruhový otvor na primárne umiestnenie a jeden podlhovastý otvor na sekundárne nastavenie. Rozstup by mal byť dostatočný na zabezpečenie mechanickej stability počas montáže.

2. Požiadavky na povolenie

Udržujte vyžarovací prvok bez okolitých kovových komponentov a vodivých materiálov. Mala by sa udržiavať správna voľná zóna, aby sa minimalizovali účinky rozladenia spôsobené blízkymi štruktúrami. Pre stabilnú montáž je možné použiť lepiacu fixáciu.

3. Kontaktná kontrola tlaku

Kontaktná sila medzi pružinovou svorkou a podložkou PCB by mala byť riadená v rámci špecifikovaného mechanického rozsahu. Nedostatočný tlak môže ovplyvniť stabilitu RF kontaktu, zatiaľ čo nadmerný tlak môže viesť k trvalej deformácii štruktúry kontaktu.

4. Ladenie na úrovni systému

Po montáži do konečného zariadenia sa výkon antény môže zmeniť v dôsledku spojenia s krytom a okolitými komponentmi. Na zabezpečenie presnosti rezonancie na systémovej úrovni sa odporúča konečné ladenie pomocou vektorového sieťového analyzátora (VNA).

Ako si vybrať správnu hardvérovú pružinovú anténu?

Pri výbere antény Metal Stamp by sa hodnotenie malo zakladať na nasledujúcich kľúčových faktoroch návrhu:

Dostupné miesto na zariadení

Zmerajte vnútorný priestor krytu a vyberte anténu s vhodnou dĺžkou, šírkou a hrúbkou, aby ste zaistili správne mechanické uchytenie.

Prevádzková frekvencia a šírka pásma

Definujte cieľové komunikačné pásmo (napr. WiFi, Bluetooth alebo sub-GHz IoT pásma). Pri úzkopásmových dizajnoch je možné výkon antény jemne doladiť štrukturálnym prispôsobením počas vývoja.

Aplikačné prostredie

Pre automobilové, vonkajšie alebo priemyselné použitie sa odporúča výber materiálu, ako je SUS304 a povrchové pokovovanie, aby sa zlepšila odolnosť proti korózii a teplotná stabilita.

PCB a návrh zostavy

Zabezpečte správne zarovnanie podávacieho bodu na doske plošných spojov. Vyberte si vhodnú montážnu štruktúru (nalisovaný alebo pružinový kontakt), aby ste zlepšili konzistenciu montáže a výnos hromadnej výroby.

Prečo si vybrať Shenzhen Qianmu Communication Technology Co., Ltd.

Shenzhen Qianmu Communication Technology Co., Ltd. sa zameriava na návrh a výrobu riešení Metal Stamp Antenna pre bezdrôtové zariadenia, podporuje vývoj OEM/ODM a prispôsobené anténne štruktúry pre rôzne RF aplikácie.

Vlastná výrobná kapacita

Presné razenie a nástroje sú riadené interne, čo zaisťuje stabilnú konzistenciu výroby a škálovateľný výstup.

Prispôsobenie riadené aplikáciou

Štruktúry antény je možné upraviť v geometrii, elasticite a povrchovej úprave tak, aby zodpovedali rôznym požiadavkám na zariadenie a kryt.

Kontrola kvality na úrovni procesu

Mechanická spoľahlivosť a RF výkon sa overujú počas výroby, vrátane kontroly stability kontaktov a elektrickej konzistencie.

Technická podpora počas vývoja

Technická pomoc je k dispozícii od prototypovania až po sériovú výrobu, vrátane integrácie na úrovni PCB a systému.

FAQ

Q1: Aká je účinnosť signálu antény s kovovým klipom?

Odpoveď: Vďaka svojej kompaktnej veľkosti sa účinnosť zvyčajne pohybuje od 30 % do 50 %. Je vhodný pre aplikácie s krátkym dosahom a nákladovo citlivé aplikácie, ako sú inteligentné domáce zariadenia. Pre požiadavky na veľké vzdialenosti poskytuje Qianmu Communications aj optimalizované anténne riešenia.

Otázka 2: Čo mám robiť, ak je spájkovacie oko stlačené na doske plošných spojov a kontakt je slabý?

Odpoveď: Počas montáže zaistite správnu výšku dosky plošných spojov a správny tlak upevnenia. Štruktúra pružiny je navrhnutá pre stabilný kontakt a pred odoslaním sa vykonáva štandardné testovanie.

Q3: Podporujete odber vzoriek v malých dávkach?

Odpoveď: Plne podporujeme. Ako profesionálny dodávateľ antény na kovové pečiatky chápeme požiadavky vo fáze výskumu a vývoja a ponúkame flexibilné služby prototypovania, ktoré vám pomôžu rýchlo posunúť validáciu vášho projektu.

Otázka 4: Čo ovplyvňuje výkon antény Metal Stamp?

 Odpoveď: Výkon je ovplyvnený hlavne rozložením PCB, veľkosťou zeme, okolitým kovom a štruktúrou krytu.

Otázka 5: Prečo sa frekvencia po inštalácii posunie?

Odpoveď: Kovové prostredie a materiály krytu môžu rozladiť rezonanciu, čo si vyžaduje konečné ladenie na úrovni systému.

Otázka 6: Čo spôsobuje slabý výkon kontaktov?

Odpoveď: Nesprávna výška dosky plošných spojov alebo nedostatočný tlak pružiny môžu ovplyvniť elektrickú stabilitu.

Q7: Podporujete prototypovanie? Odpoveď: Áno, na validáciu výskumu a vývoja je podporovaná výroba vzoriek aj prispôsobenie malých sérií.
