Anténa na mince

Mincová anténa je kompaktná, valcová externá RF anténa s gombíkovým tvarom. Navrhnutá ako 2,4 GHz 5,8 GHz dvojpásmová anténa poskytuje ľahké riešenie bezdrôtového prenosu pre malé elektronické zariadenia využívajúce komunikáciu WiFi, Bluetooth a ZigBee.

Samostatne vyvinutá gombíková gumená tyčová anténa Qianmu Communication využíva technológiu vstrekovania a tesnenia z jedného kusu. Integruje plne medený rezonančný prvok a kovovú reflexnú tieniacu vrstvu v spodnej časti.

Táto dvojpásmová anténa SMA je vybavená štandardným závitovým rozhraním SMA a možno ju namontovať a upevniť priamo na kryt zariadenia. V porovnaní so štíhlymi gumenými tyčovými anténami a vstavanými PCB anténami ponúka kompaktnú, diskrétnu štruktúru s utesneným krytom pre vnútorné a vonkajšie aplikácie.

Ako to funguje

Mincová anténa využíva interný dvojvrstvový prstencový medený oscilátor na dvojpásmový RF prenos a príjem. Základňa v tvare gombíka obsahuje kovovú reflexnú vrstvu navrhnutú tak, aby pomohla zvládnuť vyžarovanie signálu a znížila vplyv blízkych elektronických komponentov.

1. Dizajn vrstveného oscilátora:Horná vrstva je navrhnutá pre pásmo 2,4 GHz používané Bluetooth a ZigBee, zatiaľ čo spodná vrstva podporuje pásmo 5,8 GHz používané kompatibilnými zariadeniami WiFi. Uvedený celopásmový VSWR je ≤1,35.

2. Tienenie základne a manažment rušenia:Spodná kovová reflexná vrstva je navrhnutá tak, aby znížila vplyv elektromagnetického rušenia zo základnej dosky zariadenia, lítiovej batérie a kovového krytu. Skutočný výkon závisí od prostredia inštalácie a vyžaduje testovanie v hotovom zariadení.

3. Utesnené puzdro a teplotná odolnosť:Jednodielne vstrekované puzdro je navrhnuté na ochranu životného prostredia. Uvedený rozsah prevádzkových teplôt je -35°C až +70°C. Stabilita frekvencie súvisiaca s teplotou by sa mala potvrdiť za špecifikovaných skúšobných podmienok.

4. RF impedančné prispôsobenie:Anténa používa nominálnu impedanciu 50Ω na podporu integrácie RF a zníženie nesúladu impedancie. Zisk, VSWR a účinnosť žiarenia možno vyhodnotiť pomocou vhodného RF testovania.

Kompatibilné vybavenie a aplikácie

1. Inteligentná domácnosť:Ako anténa pre inteligentné domáce zariadenia sa dá použiť v mini inteligentných bránach, zásuvkách WiFi, alarmoch dverí a okien a diaľkových ovládačoch Bluetooth. Jeho kompaktná konštrukcia pomáha prispôsobiť bezdrôtovú konektivitu v zariadeniach s obmedzeným inštalačným priestorom.

2. Priemyselný internet vecí:Túto bezdrôtovú senzorovú anténu možno považovať za miniatúrne terminály teploty a vlhkosti, uzly na sledovanie skladových aktív a moduly bezdrôtového prenosu údajov. Je to relevantné aj pre aplikácie Anténa pre IoT zariadenia, kde frekvenčné pásmo a podmienky inštalácie zodpovedajú systémovým požiadavkám.

3. Prenosná elektronika:Ako kompaktná anténa pre prenosné zariadenia sa dá použiť v ručných skenovacích zariadeniach, prenosných detektoroch a mini reproduktoroch Bluetooth. Pred konečnou integráciou je potrebné vyhodnotiť usporiadanie zariadenia a výkon RF.

4. Bezpečnostné zariadenia:Táto anténa pre bezdrôtové bezpečnostné zariadenia môže byť vhodná pre malé bezdrôtové kamery a systémy kontroly prístupu. Pre kompatibilné vstupné systémy na báze Bluetooth môže slúžiť ako anténa na riadenie prístupu Bluetooth.

5. RF príslušenstvo:Voliteľné príslušenstvo zahŕňa napájacie káble SMA-IPEX a ďalšie kompatibilné komponenty RF pripojenia. Výber konektora by mal byť potvrdený voči bezdrôtovému modulu a rozhraniu zariadenia.

Hlavné vlastnosti produktu

Qianmu Communication poskytuje možnosti antény na mince pre kompaktné bezdrôtové zariadenia so špecifikáciami a konfiguráciami rozhrania vybranými podľa požiadaviek aplikácie.

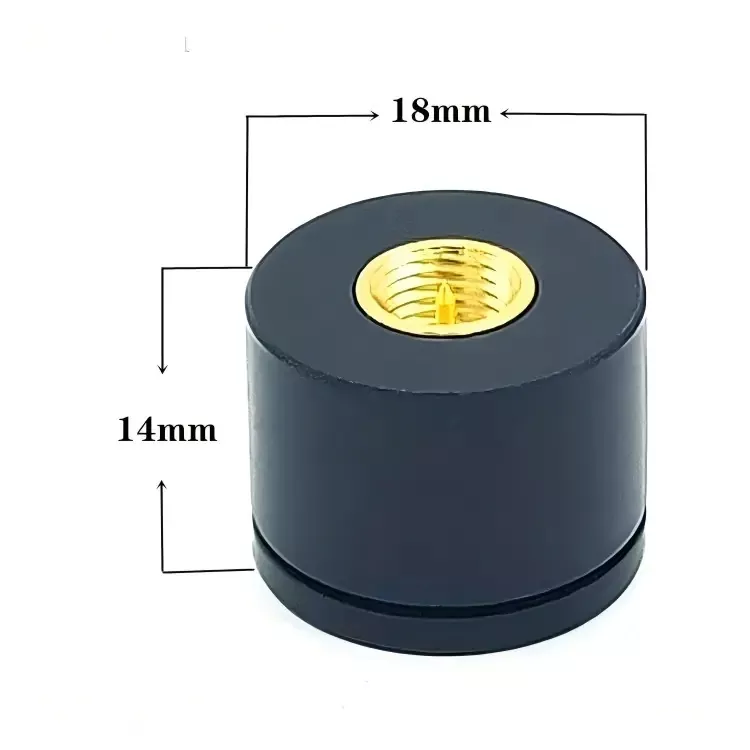

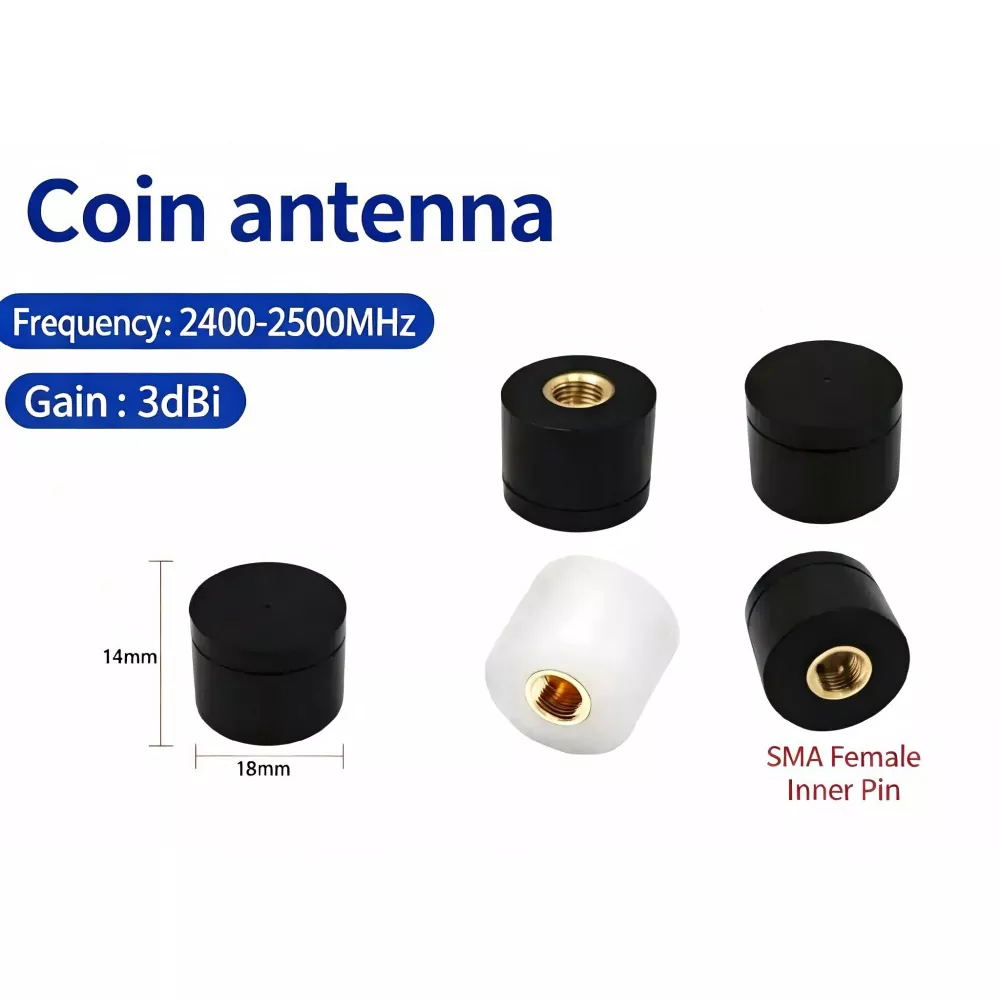

1. Kompaktná konštrukcia v tvare gombíka:Dostupné v základoch s priemerom 15 mm a 18 mm s výškou 14 mm. Malé rozmery podporujú inštalácie, kde je priestor pre externú anténu obmedzený.

2. Dvojpásmová prevádzka:Táto mini WiFi anténa podporuje špecifikované frekvenčné rozsahy 2,4 GHz a 5,8 GHz. V závislosti od konfigurácie zariadenia možno anténu použiť v kompatibilných aplikáciách WiFi, Bluetooth a ZigBee. Pred výberom potvrďte požiadavky na frekvenciu špecifické pre protokol.

3. Možnosti rozhrania:Štandardné konfigurácie zahŕňajú rozhrania SMA s rôznym usporiadaním kontaktov. Kompatibilné príslušenstvo môže zahŕňať spájkovacie koncovky a napájacie káble IPEX prvej alebo štvrtej generácie v závislosti od zvolenej konfigurácie.

4. Ochrana životného prostredia:Kryt s krytím IP54 je navrhnutý tak, aby poskytoval ochranu proti vniknutiu prachu a striekajúcej vode. Čiernobiele možnosti puzdra sú k dispozícii podľa skladových a objednávkových požiadaviek.

5. Prispôsobenie:Vlastné možnosti antény SMA môžu zahŕňať úpravy rozmerov, tlač loga plášťa a konfigurácie RF konektorov. Skladová dostupnosť, dodacia lehota vzorky a objemová cena by mali byť potvrdené pre každú objednávku.

Technické špecifikácie

Príklady aplikácií

1. Vybavenie inteligentnej domácnosti:Kompaktná anténa môže byť inštalovaná na WiFi dverový alebo okenný alarm, kde je obmedzený priestor. Konečný dosah pripojenia závisí od umiestnenia antény, stien, rušenia a RF konfigurácie zariadenia.

2. Priemyselné senzorové terminály:Bezdrôtovú senzorovú anténu možno použiť so zariadením na monitorovanie teploty a vlhkosti. Pri zariadeniach s kovovým krytom by sa malo vyhodnotiť umiestnenie antény a okolitá pozemná konštrukcia, aby sa určil ich vplyv na výkon RF.

3. Vonkajšie zariadenie na kontrolu prístupu:Externe namontovaná anténa môže podporovať kompatibilné zariadenia na kontrolu prístupu Bluetooth. Kryt, tesnenie konektora a montážna zostava by sa mali skontrolovať vzhľadom na požadované podmienky prostredia.

4. Ručné vybavenie:Túto mini anténu pre ručné zariadenia možno považovať za bezdrôtové snímače čiarových kódov a inú prenosnú elektroniku vyžadujúcu kompaktnú externú anténu. Stabilita pripojenia by mala byť overená v zamýšľanom prevádzkovom prostredí.

Sprievodca výberom a objednávkou

1. Výber frekvencie:Pre zariadenia využívajúce kompatibilné konfigurácie WiFi a Bluetooth ohodnoťte dvojpásmový model 2,4 GHz a 5,8 GHz. V prípade aplikácií iba s technológiou Bluetooth sa môže zvážiť jednopásmová konfigurácia 2,4 GHz, ak je k dispozícii.

2. Inštalačné prostredie:Pri zariadeniach s kovovým krytom skontrolujte montážnu polohu antény, vzdialenosť a uzemnenie. Reflexná základňa nevylučuje potrebu RF testovania v konečnom kryte.

3. Výber veľkosti:Ak je montážny priestor obmedzený, zvážte verziu s priemerom 15 mm. Verzia 18 mm sa môže zvážiť, ak to podporuje dostupný priestor a požadované RF charakteristiky; skôr potvrdiť výkon, než predpokladať, že väčší model vždy poskytuje vyšší zisk.

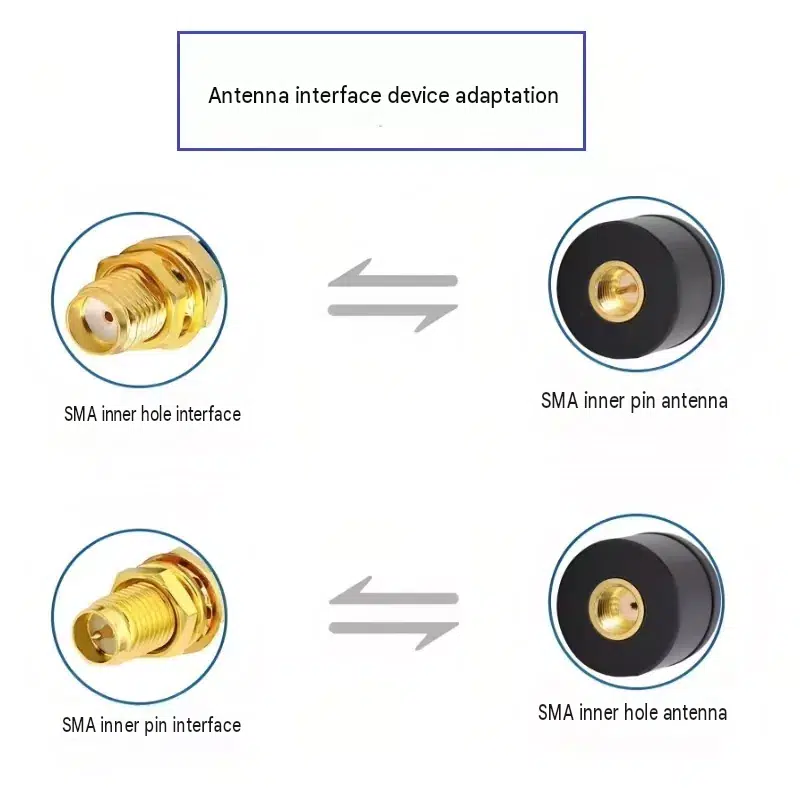

4. Požiadavky na rozhranie a export:Potvrďte, či zariadenie vyžaduje rozhranie SMA s vnútorným kolíkom alebo s vnútorným otvorom. Káble adaptéra IPEX, konfigurácie konektorov a neutrálne exportné balenie je možné prediskutovať pri príprave objednávky.

FAQ

1. Môže byť táto anténa použitá so zariadeniami v kovovom puzdre?

Môže byť vhodný pre zariadenia s kovovým krytom, ale výkon závisí od montážnej polohy antény, vzdialenosti, konštrukcie zeme a konštrukcie krytu. Reflexná základňa má pomôcť riadiť interakciu s blízkymi štruktúrami. Odporúča sa testovanie v hotovom zariadení.

2. Je možné zmeniť rozhranie SMA na IPEX?

Môžu byť k dispozícii kompatibilné napájacie káble a konfigurácie rozhraní, vrátane špecifikovaných generácií IPEX. Pred objednávkou potvrďte požadovaný typ konektora, dĺžku kábla a usporiadanie inštalácie.

3. Je možné poskytnúť správu o laboratórnom teste?

Dokumentácia o vysokofrekvenčnom teste môže byť k dispozícii pre príslušné konfigurácie produktu. Pred zadaním objednávky potvrďte dostupné správy, namerané parametre a testovacie podmienky pomocou Qianmu Communication.

4. Je táto 2,4 GHz 5,8 GHz dvojpásmová anténa vhodná pre zariadenia WiFi a Bluetooth?

Špecifikované frekvenčné rozsahy pokrývajú prevádzku v pásme 2,4 GHz a 5,8 GHz. Kompatibilita závisí od bezdrôtového protokolu zariadenia, požadovaného frekvenčného pásma, konektora a RF dizajnu. V prípade zariadení ZigBee pracujúcich na frekvencii 2,4 GHz potvrďte zodpovedajúcu konfiguráciu a overte výkon v konečnom produkte.

5. Je možné prispôsobiť konfiguráciu konektora alebo kábla?

Vlastné konfigurácie antén SMA môžu byť dostupné pre rôzne rozhrania zariadení a požiadavky na inštaláciu. Uveďte typ konektora, dĺžku kábla, frekvenčný rozsah a cieľovú aplikáciu, aby bolo možné vyhodnotiť požadovanú konfiguráciu.

6. Môže byť táto anténa použitá v inteligentných senzoroch a prenosných zariadeniach?

Môže byť vhodný pre WiFi anténu pre aplikácie Smart Sensors a ďalšie kompaktné bezdrôtové produkty, ak frekvenčný rozsah a RF charakteristiky spĺňajú požiadavky zariadenia. V prípade prenosných zariadení pred dokončením návrhu posúďte dostupný montážny priestor, materiály krytu a polohu antény.
