Anténa PIFA

Čo je anténa PIFA

Antény PIFA, tiež známe ako planárne invertované-F antény, sú jednou z najpoužívanejších vstavaných štruktúr radiačnej antény v spotrebnej elektronike a zariadeniach internetu vecí. Sú to nízkoprofilové, miniaturizované RF antény určené pre uzavreté aplikácie.

V porovnaní s bežnými keramickými anténami, drôtovými anténami a PCB anténami je hlavnou výhodou ich schopnosť udržiavať stabilnú rezonanciu v kovových krytoch, plastových utesnených konštrukciách a obmedzených vnútorných priestoroch so silnou odolnosťou voči útlmu tienenia.

Naše sériovo vyrábané produkty sú rozdelené do dvoch hlavných štruktúr:

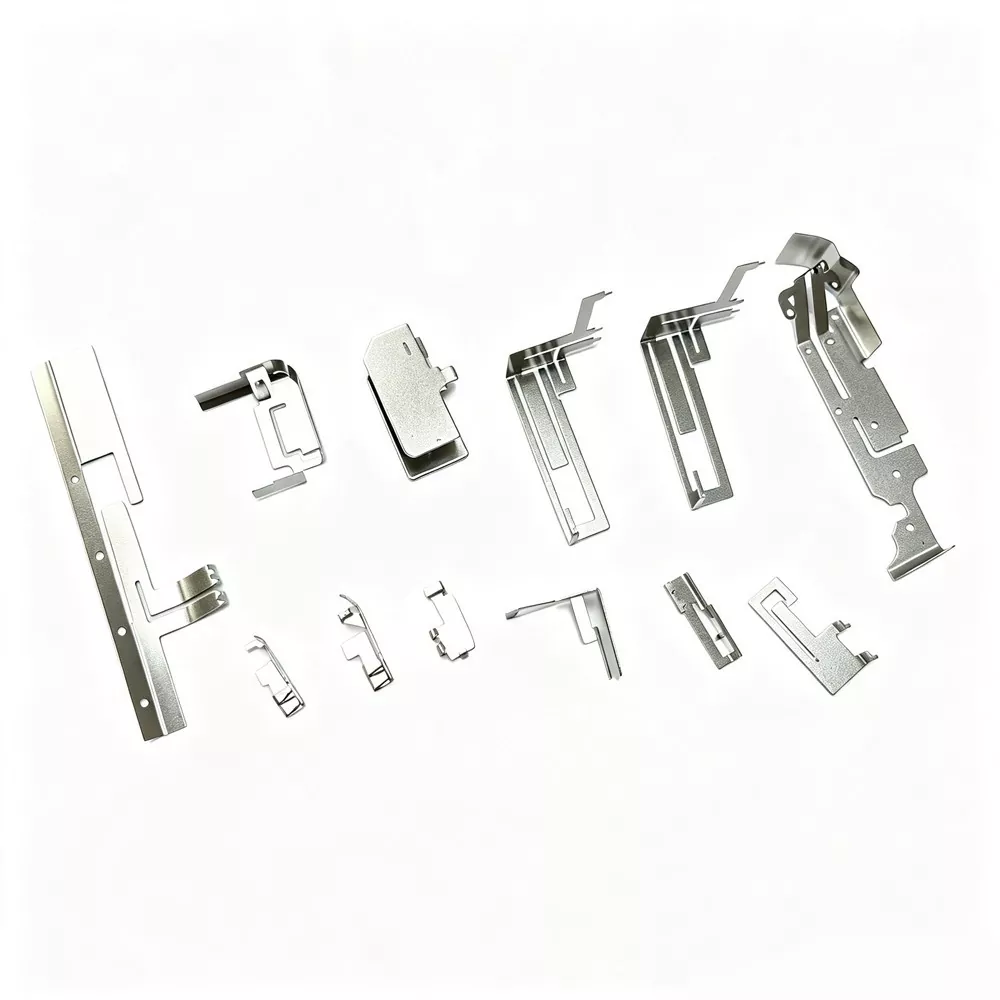

1. Pružinová PIFA anténa

Pružina z nerezovej ocele/fosforového bronzu je tvorená jednodielnym lisovaním, s vysokou tvrdosťou, dobrou pružnosťou, odolnosťou proti nárazom, vhodná pre montáž na vozidlá, priemyselné ovládanie, športové vybavenie, pri dlhodobom kontakte sa neuvoľňuje a neoxiduje, vhodná pre štandardizovanú sériovú výrobu.

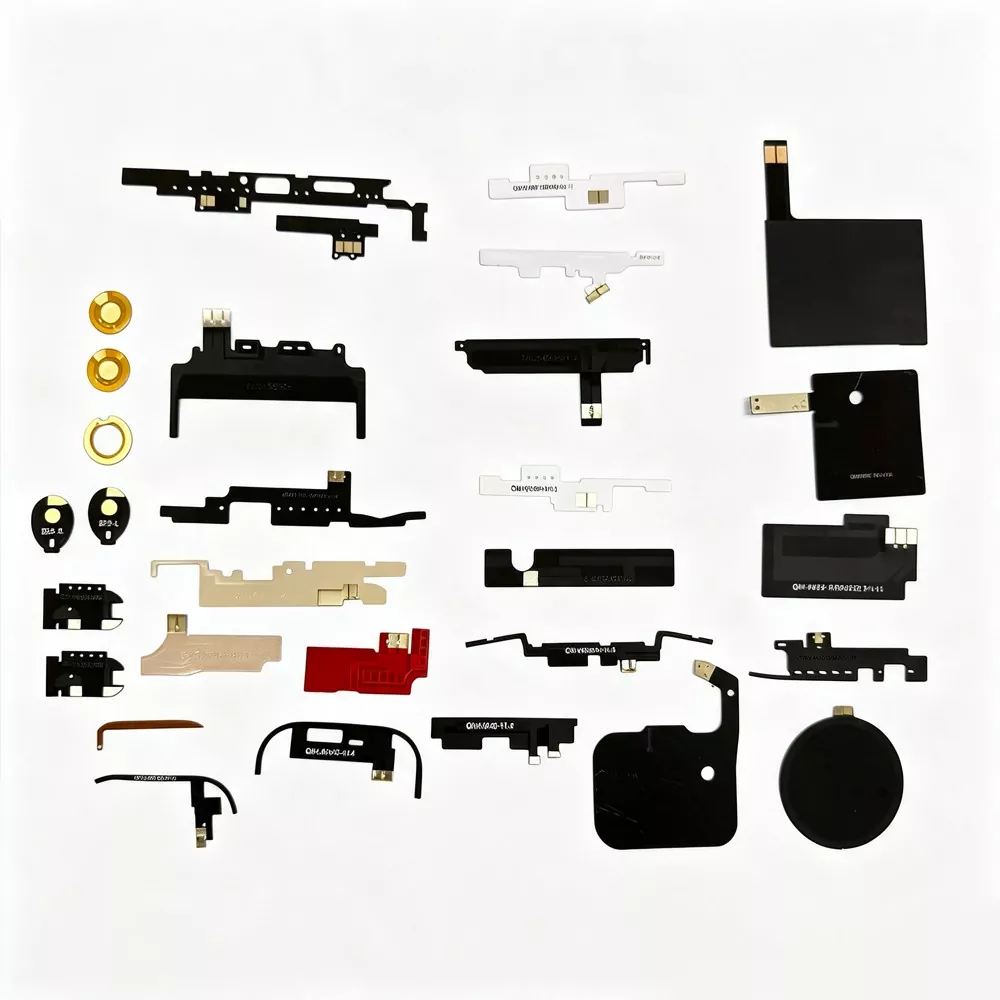

2. Jednoduchá FPC flexibilná PIFA anténa

Vďaka jednovrstvovému procesu leptania flexibilnej dosky plošných spojov FPC je ľahká, tenká, flexibilná, ohýbateľná a pripevnená na stenu, vhodná pre ultratenké zariadenia, nepravidelné štruktúry a malé telá. V súčasnosti je to mainstreamové riešenie vstavanej antény pre inteligentný hardvér.

Ako fungujú antény PIFA

Mnoho zákazníkov si mylne myslí, že vstavaná anténa je len „kovová záplata“. V skutočnosti má veľmi prísnu štruktúru rádiofrekvenčnej rezonancie a princíp môže byť plne overený spektrálnymi analyzátormi, sieťovými analyzátormi a testami anechoickej komory bez teórie prázdnoty.

1. Princíp uzemňovacej rezonancie: Štruktúra PIFA sa spolieha na spojenie radiačného ramena + uzemnenia na vytvorenie obrátenej F rezonančnej slučky. V porovnaní s bežnými anténami je menej závislá od zeme hlavnej dosky zariadenia a má vyššiu celkovú mieru tolerancie.

2. Nízkoprofilové vyžarovanie: Anténa je extrémne nízka a inštalovaná blízko trupu, čo môže účinne znížiť útlm signálu spôsobený tienením kovového plášťa a vyriešiť problém poklesu signálu po namontovaní zariadenia.

3. Filtrovanie šumu: PIFA má vlastné filtračné vlastnosti, ktoré dokážu odfiltrovať vysokofrekvenčný šum generovaný procesorom základnej dosky, napájaním a pamäťou, čím sa výrazne znižuje šum na pozadí a zlepšuje sa pomer signálu k šumu.

4. Rezonancia kompatibilná s viacerými pásmami: Vďaka presnému smerovaniu, drážkovaniu a dizajnu prispôsobenia impedancie môže jediná anténa FPC PIFA súčasne prijať viacero pásiem vrátane 2,4G, 5G, Bluetooth a LTE, čo výrazne šetrí vnútorný priestor zariadenia.

Podrobné technické špecifikácie

Výhody oproti iným produktom

Bežné antény na trhu majú často bežné problémy, vrátane vysokého útlmu krytu, nestabilného VSWR, nízkej odolnosti proti rušeniu a nekonzistentného dávkového výkonu. Naša anténa PIFA poskytuje jasné výhody:

· V porovnaní s bežnými PCB anténami: Antény PCB sú ľahko ovplyvnené tienením krytu. Anténa znižuje útlm krytu o viac ako 70 %.

· V porovnaní s keramickými anténami: Keramické antény sú krehké a citlivé na teplotné rozdiely, pričom táto štruktúra poskytuje lepšiu odolnosť proti nárazom, tepelnú odolnosť a vyššiu celkovú priepustnosť.

· V porovnaní s bežnými FPC anténami: Bežným FPC anténam chýba PIFA rezonančná štruktúra, čo má za následok výrazný drift signálu. Naše jediné FPC riešenie poskytuje presnú rezonanciu a stabilný výkon.

· V porovnaní s no-name pružinovými anténami: Bežným pružinovým anténam chýba impedančné prispôsobenie, čo spôsobuje nestabilný výkon signálu. Qianmu Communication vykonáva úplnú kontrolu a kalibráciu pred odoslaním.

Ako si vybrať kvalitnú PIFA anténu

1. Pozrite sa na štruktúru: Pre vzduchotesné telesá zvoľte štruktúru PIFA namiesto slepého používania obyčajných FPC/PCB antén;

2. Zvážte scenáre použitia: Pre vibračné zariadenie vyberte pružinovú anténu PIFA; pre ultratenké zariadenia zvoľte anténu FPC PIFA.

3 Pozrite sa na konzistenciu šarží: Kalibrácia veľkosériovej výroby v továrni, malé rozdiely vo výkonnosti šarží, nízka miera zlyhania po predaji;

4 Pozrite sa na možnosti prispôsobenia: Veľkosť, zapojenie a prispôsobenie je možné upraviť podľa celkovej štruktúry stroja tak, aby vyhovovali rôznym dizajnom ID produktu.
