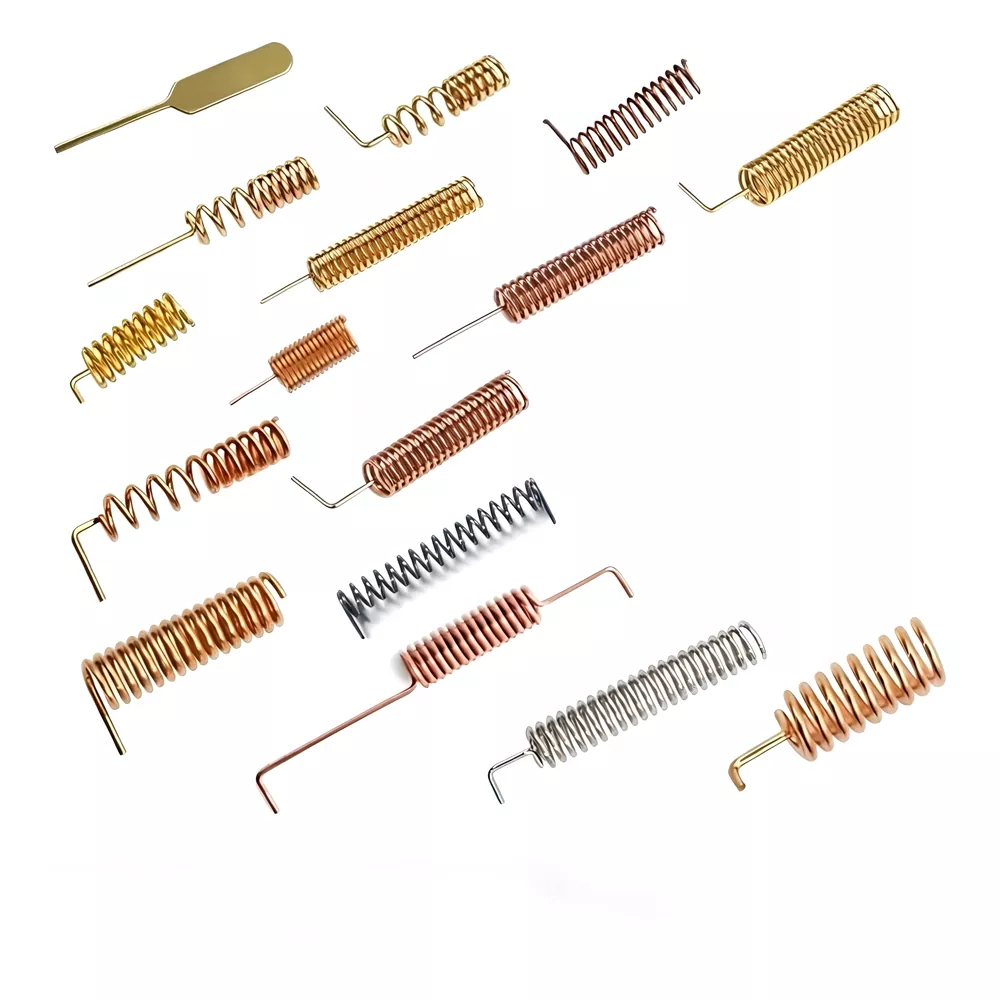

Pružinová anténa
Ako profesionálny dodávateľ Qianmu Communication ponúka prispôsobené vysoko presné služby špirálových pružinových antén. Vyrobené z prémiových materiálov. Uhlíková oceľ poniklovaná Vyrobená z fosforového bronzu, môže sa pochváliť výnimočnou vodivosťou a odolnosťou proti korózii. Sme dôveryhodní.Čínsky výrobcaPonúkame komplexné riešenie od prototypovania až po hromadnú výrobu, široko používané v IoT, diaľkových ovládačoch a moduloch bezdrôtovej komunikácie.

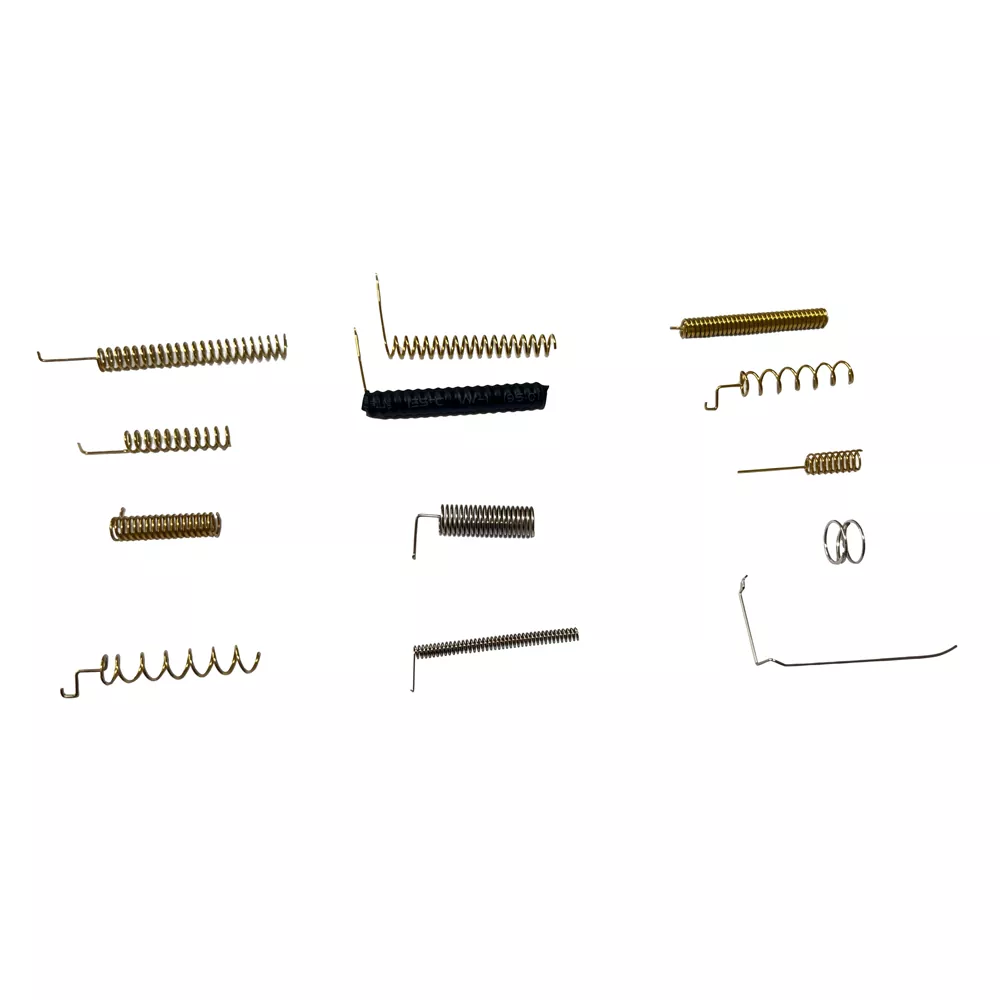

Pružinová anténa (tiež známa ako špirálová anténa) je štruktúra antény, v ktorej je kovový vodič navinutý do tvaru špirálovej pružiny, pričom ako médium na prenos signálu sa používa špirálovito konfigurovaný kovový vodič. Vyznačuje sa 50-ohmovým impedančným dizajnom a pozostáva z troch hlavných komponentov: vnútorný medený drôt (používaný na prenos a príjem signálov), vonkajší tieniaci drôt (určený na blokovanie vonkajšieho elektromagnetického rušenia) a vonkajšia izolačná vrstva (ktorá pôsobí proti účinkom vonkajšej kapacity a indukčnosti). Tieto komponenty spolu tvoria uzavretý systém so silným výkonom proti rušeniu.
Shenzhen Qianmu Communication Technology Co., Ltd., profesionálny podnik špecializujúci sa na výskum a vývoj, výrobu a predaj antén komunikačných produktov, sa už mnoho rokov intenzívne angažuje v oblasti antén a je odhodlaný poskytovať globálnym zákazníkom vysokokvalitné riešenia pružinových antén.

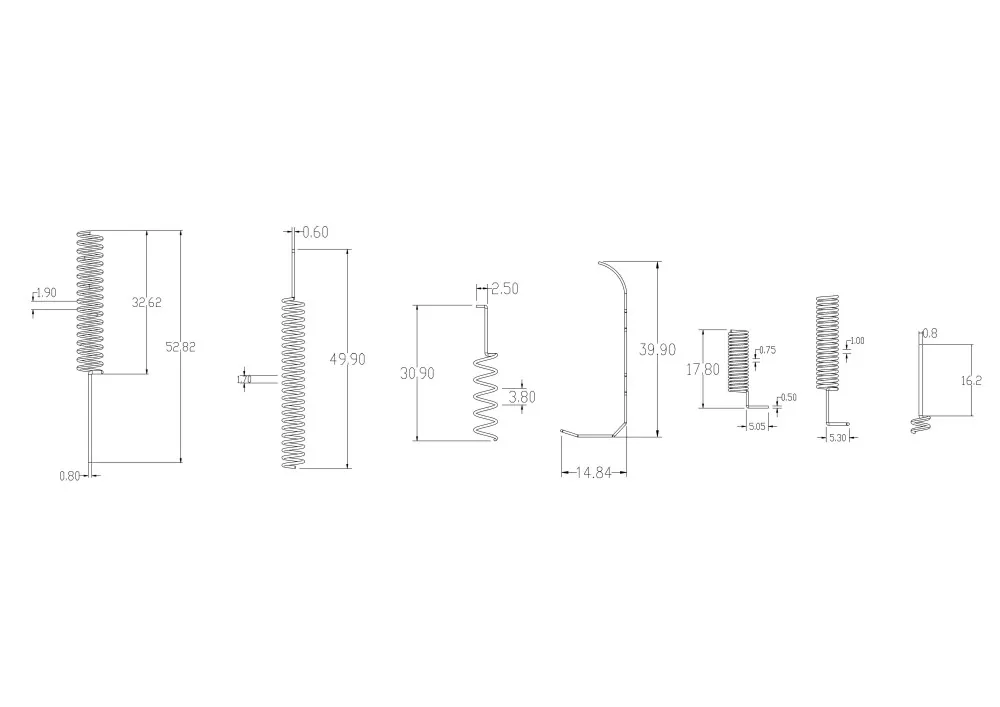

Technické špecifikácie
Pružinová anténa Qianmu Communication pokrýva viacero frekvenčných pásiem od nízkych po vysoké frekvencie, čím spĺňa požiadavky rôznych aplikačných scenárov. Hlavné technické parametre sú nasledovné:
|
Položka parametra |
Rozsah špecifikácií |
|
Frekvenčný rozsah |
315 MHz / 433 MHz / 470 MHz / 490 MHz / 868 MHz / 915 MHz / 2,4 GHz / GSM 824-2170 MHz |
|
Získať |
0,8 dBi ~ 3,5 dBi |
|
Impedancia |
50 Omega |
|
VSWR |
≤1,5 ~ ≤1,8 |
|
Polarizácia |
Vertikálna polarizácia / Kruhová polarizácia |
|
Radiačný vzor |
Všesmerový |
|
Výkonová kapacita |
Max 50W |
|
Prevádzková teplota |
-40 ℃ ~ +85 ℃ |
|
Účinnosť antény |
35 ~ 80 % (závisí od prostredia inštalácie) |
|
Materiál |
Pokovovanie meďou, zlatom, niklom atď. |

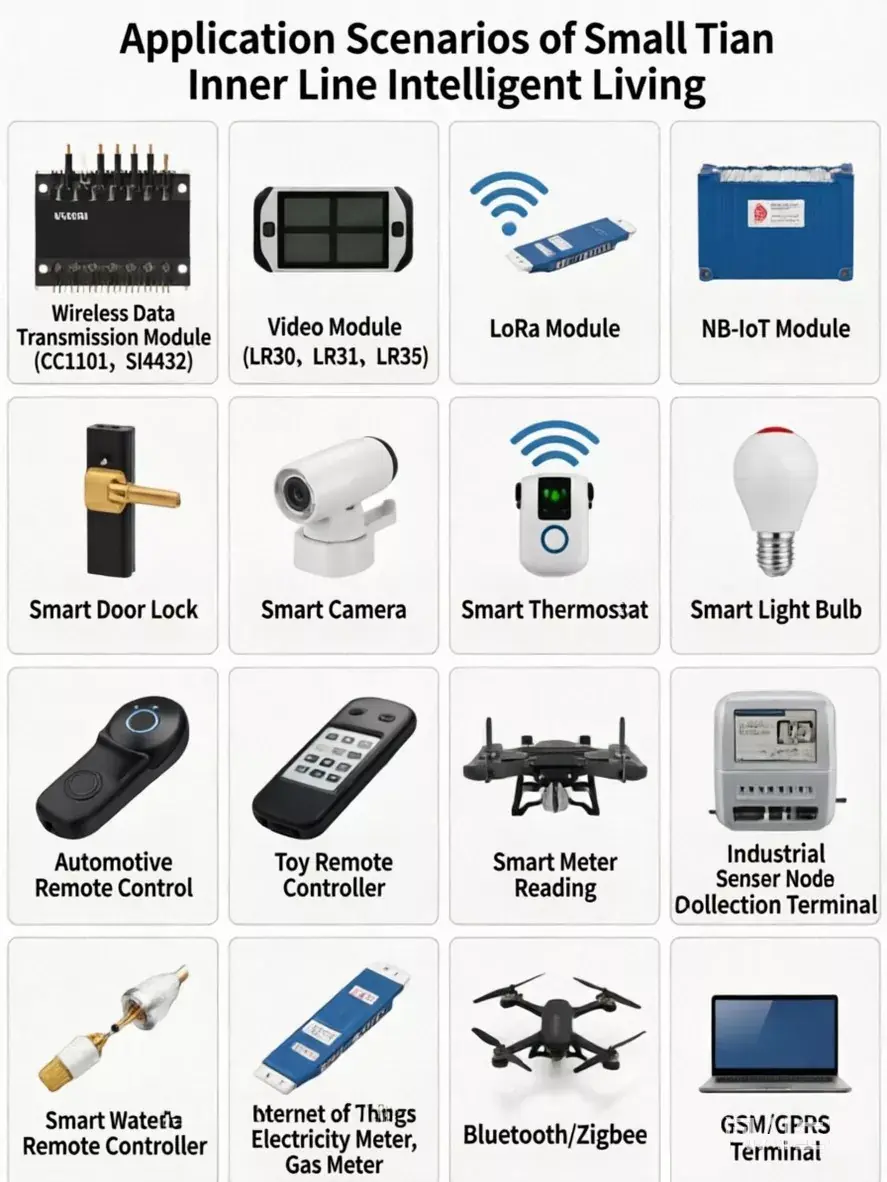

Použiteľné zariadenia
Komunikačná pružinová anténa Qianmu sa široko používa v nasledujúcich zariadeniach a scenároch:
Modul bezdrôtového prenosu dát: CC1101, Si4432 a ďalšie bezdrôtové RF moduly
Moduly LoRa: LR30, LR31, LR36 a ďalšie komunikačné moduly LoRa
Modul NB-IoT: Bezdrôtový komunikačný terminál NB-IoT
Inteligentné domáce zariadenia: Inteligentné zámky dverí, inteligentné kamery, inteligentné termostaty, inteligentné žiarovky a ďalšie
Zariadenia na bezdrôtové diaľkové ovládanie: Diaľkové kľúče od auta, diaľkové ovládače na hračky, priemyselné diaľkové ovládače a ďalšie
Terminál internetu vecí: uzly senzorov internetu vecí, terminály na zber údajov
Inteligentné meranie: Inteligentné vodomery, elektromery a plynomery
Modul Bluetooth/Zigbee: Bezdrôtová komunikácia Bluetooth, sieťové zariadenia Zigbee
Telemetria dronov: Dátové spojenie pre malé drony
Zariadenia GSM/GPRS: GSM modemy, vzdialené monitorovacie systémy
Porovnanie s konkurenčnými produktmi
|
Porovnávacia položka |
Komunikačná pružinová anténa Qianmu |
PCB anténa |
Vonkajšia tyčová anténa |
|
Získať |
0,8 až 3,5 dBi |
2 ~ 6 dBi |
Relatívne vysoká |
|
Všesmerový výkon |
★★★★★ Výborne |
★★☆ Silná smerovosť |
★★★★ Dobre |
|
Veľkosť |
★★★★ Kompaktný |
★★★★★ Ultra malý |
★★☆ Veľký |
|
Schopnosť proti rušeniu |
★★★★★ Silný |
★★★ Priemer |
★★★★ Relatívne silný |
|
Flexibilita inštalácie |
★★★★★ Mimoriadne flexibilné |
★★★ Opravené len na PCB |
★★★ Vyžaduje sa externá inštalácia |
|
náklady |
★★★★ Mierne |
★★★★★ Nízka |
★★☆ Relatívne vysoká |
|
Úprava dizajnu |
★★★★ Flexibilné |
★★☆ Vyžaduje sa prerobenie PCB |
★★★ Obyčajné |
Pružinová anténa Qianmu Communication dosahuje optimálnu rovnováhu medzi všesmerovým pokrytím, schopnosťou proti rušeniu, flexibilitou inštalácie a celkovými nákladmi, čo z nej robí ideálnu voľbu vstavanej antény pre IoT a bezdrôtové komunikačné zariadenia.

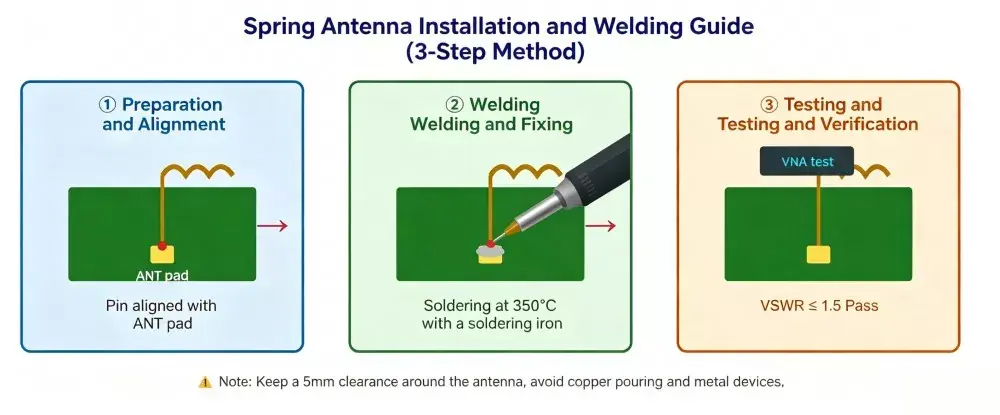

Inštalačná príručka
Krok 1: Pripravte sa na zváranie
Zarovnajte kolík (zvyčajne jeden kolík alebo spájkovaciu podložku) na konci pružinovej antény s spájkovacou podložkou ANT vyhradenou na doske plošných spojov. Spájkovacia podložka by mala byť pripojená k RF napájaciemu vedeniu, ako je 50-ohmové mikropáskové vedenie alebo koplanárny vlnovod, aby sa zabezpečil správny prenos signálu.
Krok 2: Zváranie a upevnenie
Ohnite časť v tvare háku a pripojte ju k ANT kolíku bezdrôtového modulu, potom bezpečne dokončite proces spájkovania. Odporúča sa spájkovanie pretavením, pretože je kompatibilné so štandardnými montážnymi procesmi povrchovej montáže.
Krok 3: Kontrola a testovanie

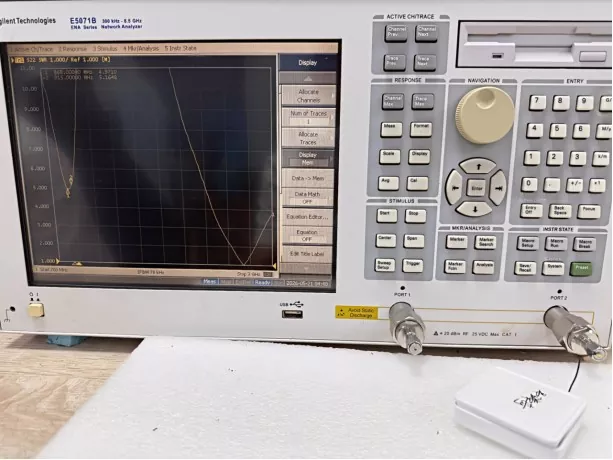

Po spájkovaní použite vektorový sieťový analyzátor na meranie pomeru stojatých vĺn napätia (VSWR) a overte, či výkon RF spĺňa požadované špecifikácie.
Poznámky
1. Udržujte voľnú zónu: Vyhnite sa smerovaniu káblov a umiestneniu kovových komponentov v okruhu 5 mm od antény; nezakrývajte batériu ani tieniaci kryt 10 mm alebo viac nad spodnou časťou.
2. Prenosová linka 50 Ω: Pripojte RF čip priamo cez mikropásik na rovnakej vrstve alebo pásik vo vnútornej vrstve; použite 45° skosenie v rohoch, aby ste sa vyhli náhlym zmenám impedancie.
3. Drž sa ďalej od kovu: Pri použití pružinovej antény je prvým krokom zabezpečiť, aby sa anténa nenachádzala v blízkosti kovových materiálov, vrátane uzemňovacích plôch na doskách plošných spojov, stôp vodičov, batérií, obrazoviek, kovových krytov a ďalších.
4. Konzistentný smer zvárania: Pri hromadnej výrobe je nevyhnutné zabezpečiť, aby smer zvárania antény zodpovedal smeru zvárania špecifikovanému výrobcom antény v čase výberu.
5. Ladenie a okraj: Ak je elektromagnetické prostredie celého zariadenia v plastovom obale zložité, na RF konci je možné rezervovať π-sieť a rezonančnú frekvenciu je možné jemne doladiť pomocou nastaviteľného kondenzátora v rozsahu od 3 pF do 6,8 pF.
Ako vybrať pružinovú anténu?
|
Kroky výberu |
Kľúčové body |
Podrobnosti |
|
1. Potvrďte prevádzkovú frekvenciu |
Vyberte anténu podľa komunikačného protokolu a frekvenčného pásma |
Bežné frekvenčné pásma: • 315 MHz: Tradičné zariadenia na diaľkové ovládanie • 433 MHz: LoRa, inteligentné merače, priemyselné diaľkové ovládače • 470/490 MHz: Priemyselné zariadenia IoT • 868/915 MHz: pásma ISM pre Európu a Severnú Ameriku • 2,4 GHz: Wi-Fi, Bluetooth, Zigbee • Pásmo GSM: Moduly mobilnej komunikácie |
|
2. Vyhodnoťte požiadavku na zisk |
Porovnajte zisk s prenosovou vzdialenosťou |
•Krátka vzdialenosť (<100m): 0,8~2 dBi • Stredná vzdialenosť (100-500m): 2~3 dBi • Veľká vzdialenosť (>500m): Nad 3 dBi |
|
3. Skontrolujte inštalačný priestor |
Prispôsobte veľkosť a štruktúru PCB |
1. Zmerajte vnútorný priestor zariadenia, aby ste vybrali správnu dĺžku a priemer. 2. Antény ohnutého typu sú k dispozícii pre montáž okrajových dosiek plošných spojov v priestoroch s obmedzeným priestorom. |
|
4. Posúdenie aplikačného prostredia |
Ochrana proti rušeniu a korózii |
1. Zariadenie s kovovým tienením: Odporúča sa kruhová polarizačná anténa. 2. Vlhké/vonkajšie prostredie: Strieborné/zlaté pokovovanie pre antioxidáciu. |
|
5. Vyberte si spoľahlivého dodávateľa |
Jednorazová prispôsobená výrobná služba |
Qianmu Communication je profesionálna továreň a dodávateľ antén, ktorý podporuje OEM a ODM a poskytuje kompletné služby vrátane návrhu antény, odberu vzoriek a hromadnej výroby. |
FAQ
Q1: Čo je lepšie, pružinová anténa alebo PCB anténa?
Odpoveď: Výber závisí od konkrétnych požiadaviek aplikácie. Riešenia Spring Antenna sú vhodné pre aplikácie vyžadujúce prenos na veľké vzdialenosti (>100 metrov), všesmerové pokrytie a flexibilné smery inštalácie, zatiaľ čo PCB antény sú vhodnejšie pre kompaktné zariadenia s prísnymi obmedzeniami veľkosti a nákladov. Qianmu Communication poskytuje riešenia a ponúka profesionálne odporúčania založené na rôznych potrebách projektov.
Otázka 2: Znamená vyšší zisk vždy lepší výkon antény?
Odpoveď: Nie nevyhnutne. Vyšší zisk zvyčajne zlepšuje koncentráciu signálu, ale môže znížiť pokrytie v určitých smeroch. Optimálny výber by mal brať do úvahy prenosovú vzdialenosť, požiadavky na pokrytie a prostredie aplikácie. Qianmu Communication poskytuje produkty s rôznymi možnosťami zosilnenia od 0,8 do 3,5 dBi.
Q3: Dá sa anténa prispôsobiť?
A: Áno. Qianmu Communication poskytuje služby prispôsobenia OEM/ODM, vrátane úpravy frekvencie, úpravy veľkosti, výberu materiálu a prispôsobenia uhla ohybu tak, aby vyhovovali rôznym požiadavkám aplikácie.
Q4: Aký je rozsah prevádzkovej teploty?
Odpoveď: Komunikačné produkty Qianmu fungujú spoľahlivo od -40 ℃ do +85 ℃, čím spĺňajú požiadavky väčšiny priemyselných a spotrebiteľských aplikácií.
Q5: Vyžaduje sa impedančné prispôsobenie?
A: Áno. Štandardná impedancia je 50 Ω a praktické aplikácie môžu na dosiahnutie optimálneho výkonu vyžadovať zodpovedajúce komponenty medzi anténou a portom RF vysielača. Qianmu Communication poskytuje technickú podporu pre prispôsobenie a ladenie antén.
Q6: Aké je minimálne množstvo objednávky (MOQ)?
Odpoveď: Qianmu Communication podporuje flexibilné množstvo objednávok, od prototypových vzoriek a malých sérií až po výrobu vo veľkom meradle. Pre podrobné požiadavky na MOQ kontaktujte náš obchodný tím.
