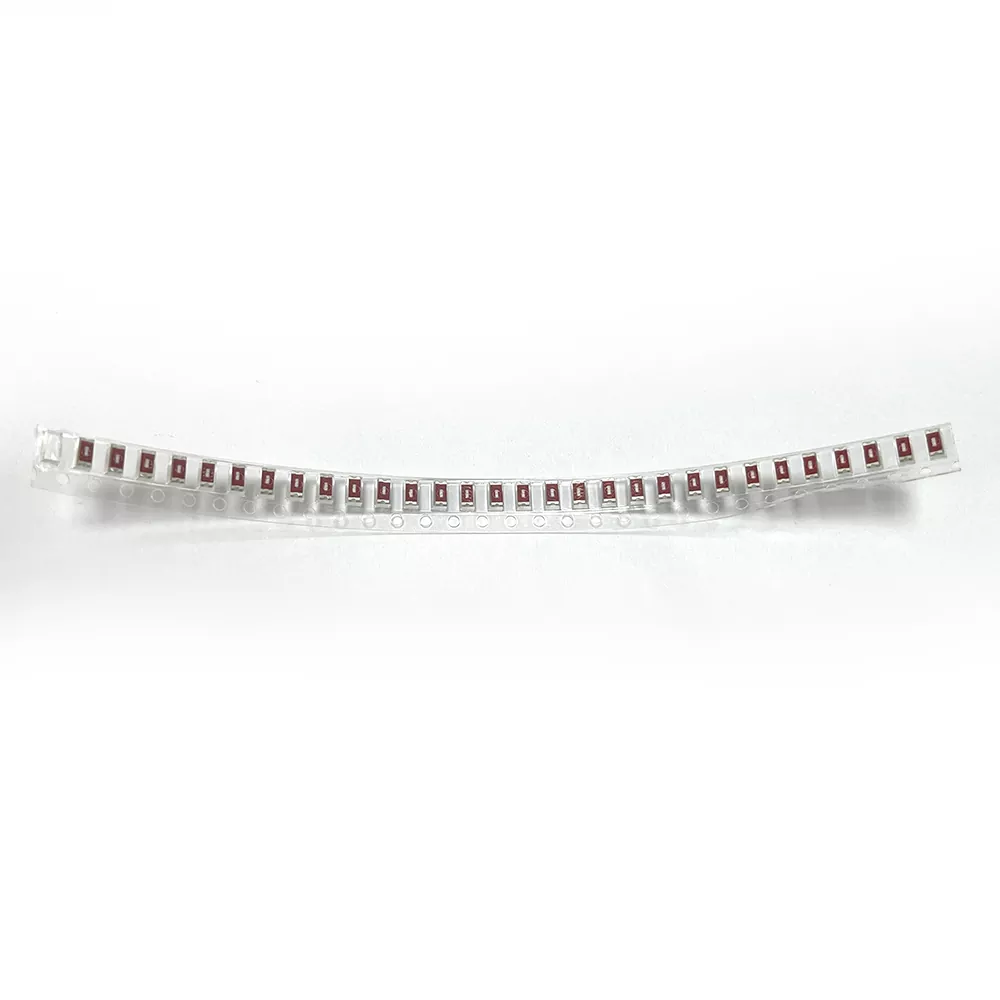

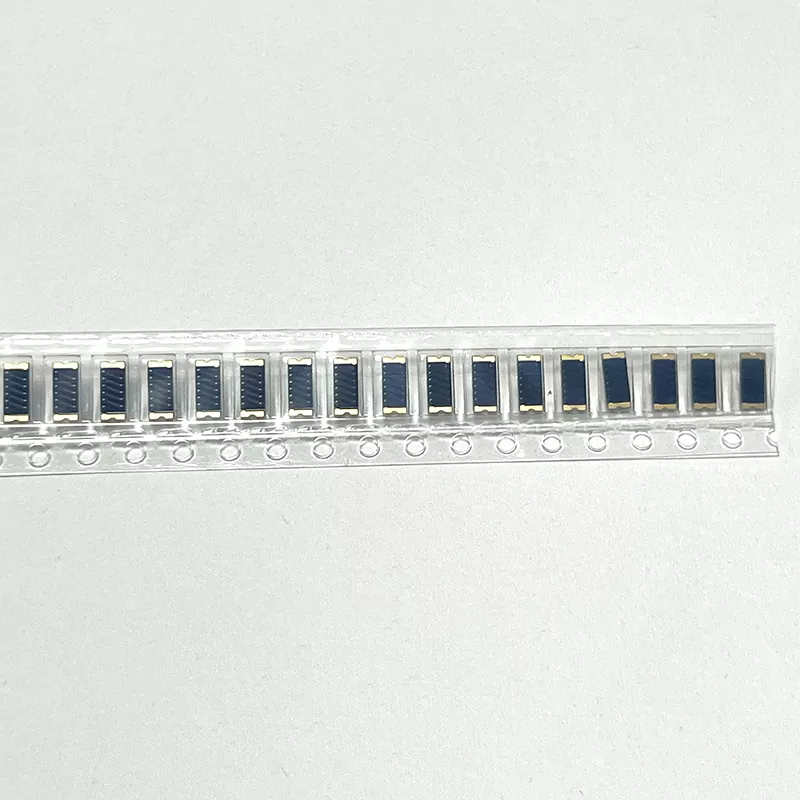

Keramická záplatová anténa

Bluetooth Ceramic Patch Antenna je miniaturizovaná vstavaná RF anténa špeciálne vyvinutá pre komunikačné pásmo Bluetooth 2,4 GHz. Používa vysoko dielektrickú keramiku ako základný substrát a vyrába sa vysokoteplotným spekaním vrstiev po vrstve a presným leptaním kovových obvodov.

Táto anténa je pasívny patch RF transceiver komponent. Nevyžaduje externú kabeláž ani veľkú voľnú plochu počas inštalácie.

Vďaka svojmu vysokému dielektrickému materiálu a kompaktnej štruktúre dosahuje efektívny prenos a príjem signálu Bluetooth v obmedzenom priestore a zároveň poskytuje výhody, ako je nízka spotreba energie, silný výkon proti rušeniu a vysoká stabilita.

Je široko používaný ako špičkové riešenie vstavanej antény pre masovú výrobu nositeľných zariadení Bluetooth, produktov pre inteligentnú domácnosť, terminálov internetu vecí a zariadení Bluetooth namontovaných vo vozidle.

Ako to funguje

Komunikačná Bluetooth keramická náplasťová anténa Qianmu využíva vysoko dielektrickú keramickú rezonančnú a mikropáskovú radiačnú štruktúru, ktorá pozostáva z keramického dielektrického substrátu, povrchovej kovovej radiačnej náplasti a spodnej zemnej zodpovedajúcej vrstvy.

Štruktúra poskytuje stabilný prenos signálu, presné riadenie parametrov a spoľahlivý výkon overený laboratórnym testovaním.

Presná rezonancia pásma

Použitím keramického substrátu s vysokou dielektrikou 9,2 sa anténa presne zhoduje s celým frekvenčným pásmom Bluetooth 2400–2483,5 MHz. S presnosťou prispôsobenia pásma až do 99,6% efektívne znižuje frekvenčný posun a útlm signálu, čím pomáha riešiť problémy s oneskorením a odpojením Bluetooth.

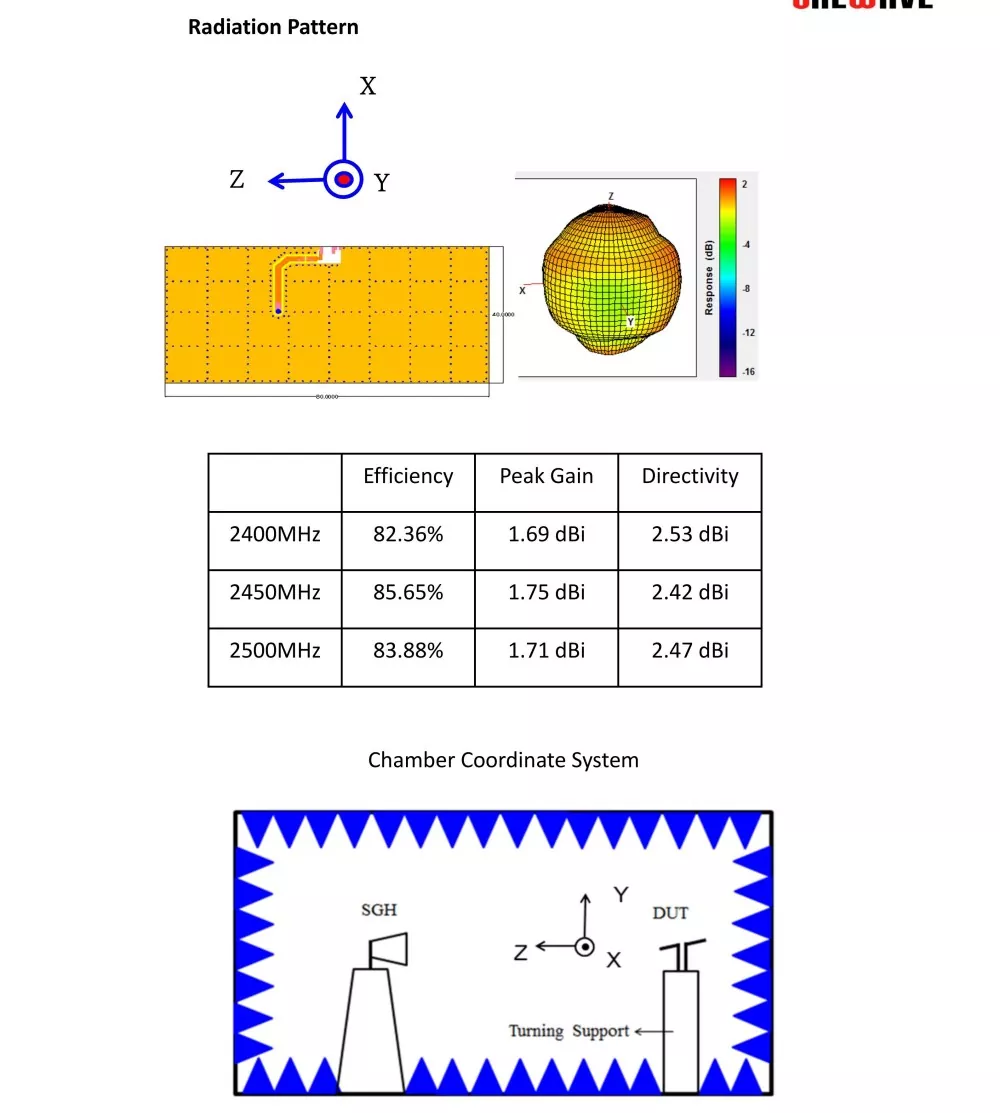

360° všesmerové žiarenie

Mikropásikový obvod s presnosťou povrchu generuje rovnomerné pole elektromagnetického žiarenia s rovnomernosťou žiarenia až 95 %. V porovnaní s bežnými PCB anténami výrazne redukuje slepé uhly signálu a poskytuje stabilnejšie viacuhlové pripojenia pre zariadenia.

Silná odolnosť proti elektromagnetickému rušeniu

Keramický dielektrický materiál poskytuje inherentnú elektromagnetickú izoláciu a pomáha chrániť rušenie od čipov základnej dosky, napájacích zdrojov a šumu batérie. V zložitých podmienkach sa pomer signálu k šumu zvýši o 4–6 dB, čo poskytuje lepší výkon proti rušeniu ako bežné pružinové antény a antény PCB.

Nízkoenergetické prispôsobenie impedancie

Anténa využíva štandardné presné impedančné prispôsobenie 50Ω s pomerom stojatých vĺn ≤1,3, čo zaisťuje extrémne nízke straty signálu. Dokáže znížiť spotrebu energie Bluetooth o 15 %, vďaka čomu je vhodný pre aplikácie s nízkou spotrebou energie BLE a požiadavky na dlhú výdrž batérie.

Stabilná prevádzka v širokom rozsahu teplôt

Integrovaná vysokoteplotná sintrovaná štruktúra poskytuje vynikajúcu tepelnú stabilitu. Po testoch cyklovania pri vysokej a nízkej teplote od -40 °C do +85 °C zostáva odchýlka frekvencie v rozmedzí ≤±2MHz. Anténa si zachováva stabilný výkon v prostredí s vysokou aj nízkou teplotou.

Sprievodca výberom produktu

Mnohí vývojári a nákupcovia hardvéru sa zameriavajú iba na veľkosť a ignorujú prispôsobenie sa pracovným podmienkam a parametrom, čo vedie k prepracovaniu hromadnej výroby a poruchám terminálov. Pri výbere keramickej patch antény Bluetooth ju môžete presne zladiť podľa troch rozmerov jadra:

• Vyberajte na základe požiadaviek na napájanie zariadenia: V prípade zariadení s nízkou spotrebou energie BLE napájaných z batérie a nositeľných zariadení uprednostňujte štandardné keramické antény s ultranízkym výkonom, aby sa výrazne zvýšila životnosť batérie zariadenia; V prípade zásuvných zariadení vyberte verziu s vysokým ziskom.

• Vyberajte na základe prevádzkových podmienok: Pre civilné vnútorné vybavenie s normálnou teplotou je prijateľný bežný model; Pre vonkajšie a priemyselné zariadenia namontované na vozidle je potrebné zvoliť širokoteplotné antivibračné modely priemyselného stupňa. Vydržia drsné prostredie a ich výkon sa nezhorší ani pri dlhšom používaní.

• Vyberajte na základe štruktúry zariadenia: Pre zariadenia s veľmi malým telom a bez vyhradenej svetlej výšky zvoľte miniaturizované modely pre povrchovú montáž; Pre zariadenia, ktoré vyžadujú diaľkový prenos Bluetooth a sieť Mesh, vyberte vlastné modely s vysokým ziskom a vysokou odolnosťou proti rušeniu.

FAQ

Otázka 1: Aká je najväčšia výhoda keramickej patch antény Bluetooth oproti bežnej anténe?

A1: Hlavnými výhodami sú vysoká stabilita, nízka spotreba energie, silná odolnosť proti rušeniu, odolnosť voči vysokým a nízkym teplotám, vysoká konzistencia v hromadnej výrobe, perfektné riešenie bolestivých bodov bežných PCB antén a pružinových antén, ako je ľahké rušenie, veľká frekvenčná odchýlka, vysoká spotreba energie a slabá odolnosť voči vibráciám, zvlášť vhodné pre sériovú výrobu špičkového inteligentného hardvéru, priemyselných a automobilových zariadení.

Otázka 2: Podporuje táto anténa nízkoenergetický protokol Bluetooth 5.0/5.1/5.3 BLE?

A2: Plne podporované. Je kompatibilný so všetkými verziami protokolu Bluetooth, kompatibilný s BLE low energy, sieťou Bluetooth Mesh, univerzálnym bezdrôtovým prenosom 2,4G a kompatibilný so všetkými bežnými modulmi Bluetooth na trhu.

Q3: Je možné prispôsobiť veľkosť, parametre a LOGO značky?

A3: Podporuje plnorozmerné prispôsobenie. As a source Factory, it can fine-tune the antenna size, impedance, and gain according to customer requirements, support silk-screen printing of the customer's exclusive LOGO on the housing, and adapt to OEM/ODM private label mass production requirements.
