Ako mobilná sieťová anténa zlepšuje bezdrôtové pripojenie?

Obsah

1. Prehľad článku
2. Čo je to celulárna sieťová anténa?
3. Ako funguje celulárna sieťová anténa?
4. Aké faktory ovplyvňujú výkon bunkovej antény?
5. Aký typ bunkovej antény by ste si mali vybrať?
6. Ako si môžete vybrať správnu anténu pre mobilnú sieť?
7. Ako by sa mala inštalovať bunková anténa?
8. Kde sa používajú mobilné sieťové antény?
9. Ako komunikácia Qianmu podporuje projekty mobilných antén?
10. Akým bežným chybám sa treba vyhnúť?
11. Ako si môžete udržať stabilný výkon bunkovej antény?
12. Často kladené otázky
13. Záver

Prehľad článku

• Pochopte úlohu antény v celulárnej komunikácii.
• Zistite, ako frekvencia, zisk, impedancia, účinnosť žiarenia a inštalácia ovplyvňujú výkon.
• Porovnajte bežné konfigurácie externej a vstavanej antény.
• Identifikujte najdôležitejšie faktory pri výbere antény pre nový produkt.
• Zlepšite postupy inštalácie a integrácie.
• Pochopte bežné priemyselné, automobilové, IoT a sieťové aplikácie.
• Zistite, ako môže prispôsobený vývoj antény riešiť náročné požiadavky na produkty.
• Na zlepšenie spoľahlivosti komunikácie používajte praktické metódy riešenia problémov a údržby.

Čo je to celulárna sieťová anténa?

Anténa pre mobilnú sieť je vysokofrekvenčný komponent určený na vysielanie a príjem elektromagnetického žiarenia signálov cez mobilné komunikačné siete. Funguje spolu s celulárnym modemom, komunikačným modulom, koaxiálny kábel, konektor a elektronický systém, ktorý spracováva bezdrôtové dáta.

V závislosti od aplikácie môže mobilná anténa podporovať 2G, 3G, 4G LTE, 5G alebo niekoľko generácií zároveň mobilnú komunikáciu. Moderné zariadenia často potrebujú viacpásmovú prevádzku, pretože produkty môžu byť predávané v rôznych krajinách alebo nasadené v sieťach s rôznymi frekvenčnými rozsahmi.

Anténa nie je len príslušenstvom pripevneným na vonkajšej strane zariadenia. Jeho fyzická štruktúra, rozmery, umiestnenie, uzemnenie, vedenie káblov, konektor a okolité materiály môžu ovplyvniť správanie RF. Anténa s teoretickým vysokým ziskom môže fungovať zle, ak je nainštalovaná nesprávne alebo je umiestnená príliš blízko vodivé materiály.

Ako funguje celulárna sieťová anténa?

Bunkový komunikačný systém premieňa digitálne informácie na rádiofrekvenčnú energiu. Mobilný modul generuje RF signál a posiela ho cez dráhu antény. Anténa premieňa elektrickú RF energiu na elektromagnetické vlny, ktoré sa šíria okolitým prostredím.

Počas príjmu proces funguje v opačnom smere. Elektromagnetická energia prichádzajúca z bunky základňová stanica indukuje elektrický RF signál na anténe. Signál prechádza cez RF cestu do komunikačný modul, kde sa spracuje a prevedie na použiteľné dáta.

Niekoľko technických charakteristík určuje, ako efektívne tento proces prebieha:

• Frekvenčný rozsah:Určuje, na ktorých celulárnych pásmach môže anténa efektívne fungovať.
• zisk:Popisuje, ako anténa koncentruje alebo distribuuje vyžarovanú energiu v konkrétnych smeroch.
• Impedancia:Správne prispôsobenie pomáha znižovať vysokofrekvenčný výkon odrážaný smerom k vysielaču.
• VSWR:Poskytuje indikáciu impedančného prispôsobenia v celom pracovnom frekvenčnom rozsahu.
• Účinnosť žiarenia:Označuje, ako efektívne sa dodaná RF energia premieňa na žiarenie.
• Polarizácia:Ovplyvňuje interakciu antény s polarizáciou prijímaného signálu.
• Mechanická konštrukcia:Určuje, ako môže byť anténa integrovaná do konečného zariadenia.

To vysvetľuje, prečo výber antény iba podľa názvu produktu alebo špecifikácie nominálneho zisku môže viesť k neuspokojivé výsledky. RF výkon sa musí hodnotiť ako súčasť celého zariadenia.

Aké faktory ovplyvňujú výkon bunkovej antény?

Keď mobilné zariadenie trpí nestabilným pripojením, pomalým prenosom dát, častými výpadkami siete, príp slabé pokrytie, anténny systém by sa mal zvážiť spolu s modemom a podmienkami siete. Niekoľko praktické faktory môžu znížiť výkon.

Prečo záleží na umiestnení antény?

Umiestnenie antény je jedným z najviac prehliadaných aspektov dizajnu bezdrôtových produktov. Ďalej je nainštalovaná anténa k batérii, kovovému rámu, doske plošných spojov, zväzku káblov alebo inej vodivej súčasti sa môžu správať odlišne z rovnakej antény testovanej vo voľnom priestore.

V prípade externých antén môže primeraná vzdialenosť a vhodné miesto montáže pomôcť zabezpečiť predvídateľnejšie radiačné prostredie. Pri zabudovaných anténach musia inžinieri zvážiť dostupnú zemskú plochu, plast kryt, rozloženie PCB, vnútorné komponenty a vzdialenosť medzi anténou a inými obvodmi citlivými na RF.

Aký typ bunkovej antény by ste si mali vybrať?

Neexistuje žiadna univerzálna mobilná anténa vhodná pre každé zariadenie. Vhodná konfigurácia závisí od štruktúra zariadenia, dostupný inštalačný priestor, požadované frekvenčné pásma, podmienky prostredia a požadovaný výkon RF.

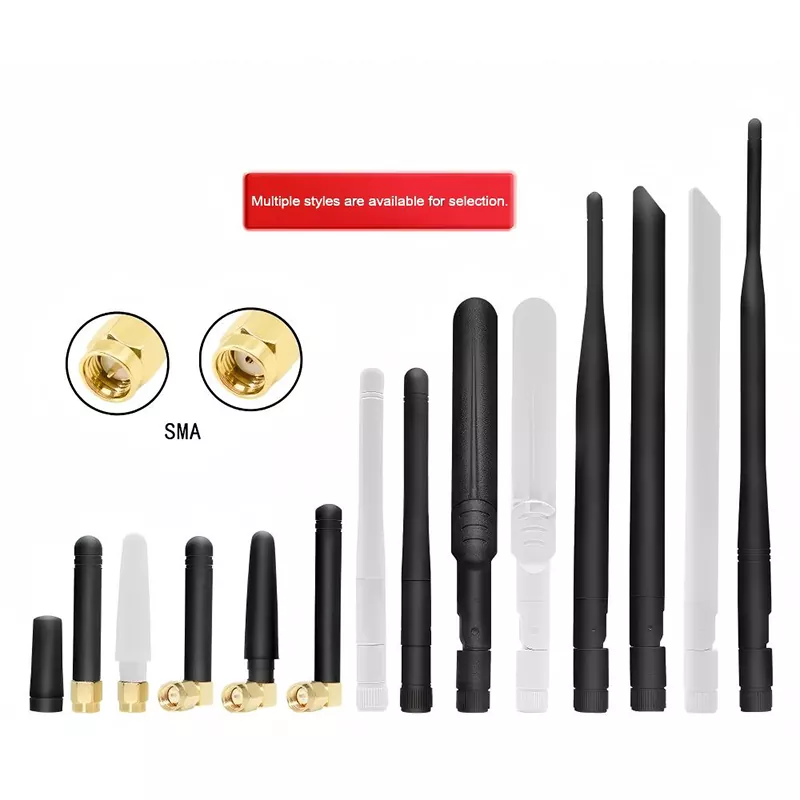

Vonkajšie bunkové antény

Externé antény sú užitočné, keď kryt zariadenia vytvára výraznú RF prekážku alebo keď produkt vyžaduje flexibilnú montážnu polohu. Bežné konfigurácie zahŕňajú prútové antény, gumené antény, antény s magnetickou základňou a iné externe namontované konštrukcie.

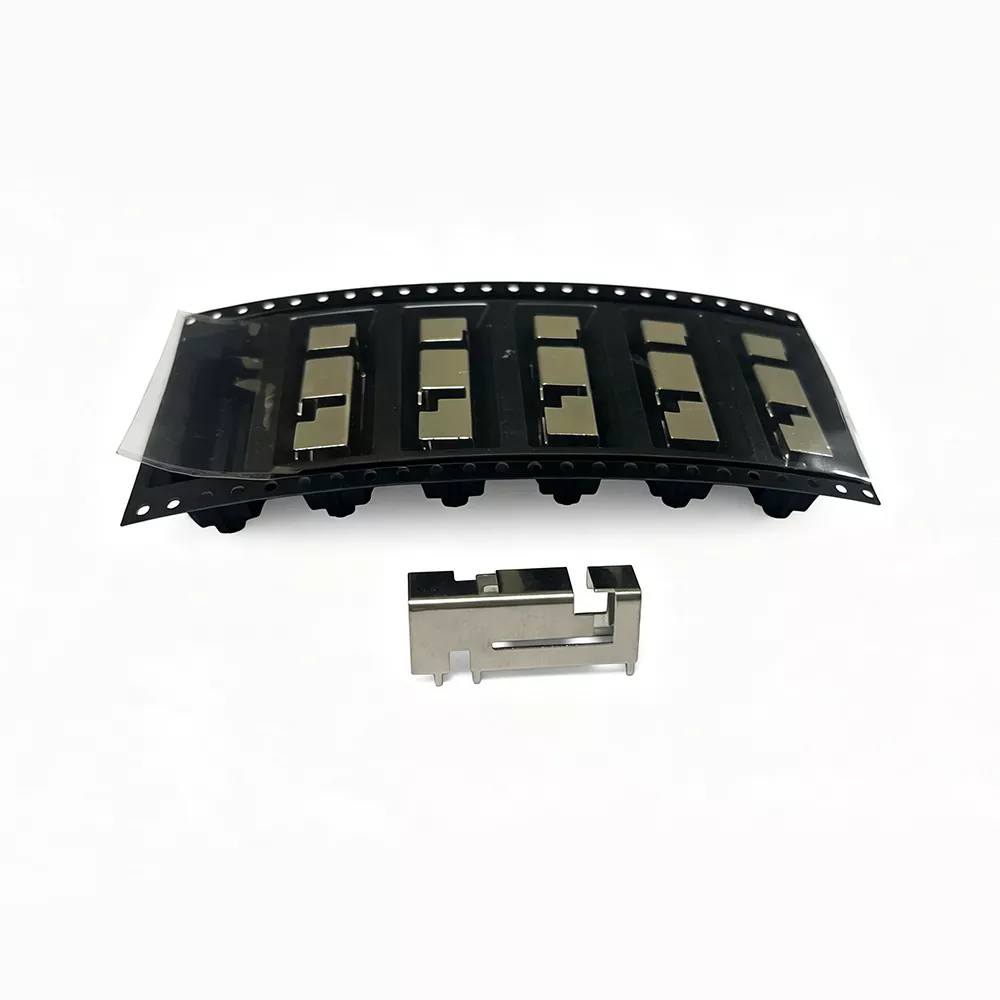

Vstavané bunkové antény

Zabudované antény sú určené pre produkty, ktoré majú čistý vzhľad, kompaktnú štruktúru alebo ochranu interiéru inštalácia je dôležitá. Môžu byť integrované do elektronických zariadení, IoT terminálov, komunikácie zariadenia a iné kompaktné produkty.

Antény s magnetickou základňou

Magnetická montáž poskytuje pohodlnú inštaláciu na vhodné kovové povrchy a môže zjednodušiť rozmiestnenie počas inštalácie alebo testovania je potrebné zmeniť polohu antény. Dĺžka kábla a výber konektora by mali byť zvažovať súčasne.

Prispôsobené anténne riešenia

Prispôsobené návrhy sa stávajú obzvlášť cennými, keď štandardná anténa nemôže uspokojiť mechanické resp elektrické požiadavky konečného produktu. Rozmery, dĺžka kábla, konektor, frekvenčné pokrytie, montáž môže byť potrebné upraviť štruktúru a RF charakteristiky tak, aby vyhovovali aplikácii.

Ako si môžete vybrať správnu anténu pre mobilnú sieť?

Výber antény by mal začať skutočnými požiadavkami na produkt a nie všeobecným katalógom antén. Systematický výberový proces môže znížiť redizajn, oneskorenie testovania a neočakávané komunikačné problémy.

1. Definujte bunkové štandardy.Zistite, či produkt vyžaduje 2G, 3G, 4G LTE, 5G alebo kombináciu technológií.
2. Identifikujte požadované frekvenčné pásma.Rôzne trhy a prevádzkovatelia sietí môžu využívať rôzne pásma, takže cieľové prevádzkové frekvencie by mali byť potvrďte pred výberom antény.
3. Skontrolujte dostupný priestor na inštaláciu.Pred výberom konštrukcie antény zmerajte kryt, montážnu plochu, voľný priestor a vnútorný priestor.
4. Určite požiadavky na konektor a kábel.Typ konektora a dĺžka kábla by mali zodpovedať komunikačnému modulu a mechanickej zostave.
5. Zvážte prevádzkové prostredie.Vonkajšie zariadenia, vozidlá, priemyselné skrine a prenosné produkty môžu mať veľmi odlišné požiadavky.
6. Skontrolujte výkon RF.Treba vyhodnotiť frekvenčnú odozvu, zisk, PSV, impedanciu, účinnosť a vyžarovacie charakteristiky.
7. Overte anténu vo vnútri hotového výrobku.Konečný výkon by sa mal skontrolovať po integrácii, pretože kryt a okolité komponenty môžu zmeniť správanie RF.

Ako by sa mala inštalovať bunková anténa?

Dokonca aj dobre navrhnutá celulárna sieťová anténa môže byť slabá, keď je inštalácia nesprávne vykonaná. Inštalácia by sa preto mala považovať skôr za súčasť procesu navrhovania RF než za konečnú montážnu úlohu.

Udržujte anténu ďalej od hlavných zdrojov prekážky

Ak je to možné, neumiestňujte anténu priamo vedľa veľkých kovových komponentov alebo husto zabalenej elektroniky zhromaždenia. Kov môže ovplyvniť distribúciu prúdu a zmeniť zamýšľané vyžarovacie charakteristiky antény.

Smerovanie riadiaceho kábla

Koaxiálny kábel by mal byť vedený opatrne a chránený pred zbytočným mechanickým namáhaním. Prehnane komplikované vedenie, ostré ohyby, slabé konektory alebo nevhodný výber kábla môžu priniesť dodatočné RF obavy zo straty a spoľahlivosti.

Zvážte záverečnú prílohu

Testovanie antény mimo hotového výrobku je užitočné pre počiatočné hodnotenie, ale nenahrádza validácia vo vnútri skutočného krytu. Hrúbka plastu, kovové komponenty, rozmery DPS, poloha batérie, a montážny materiál môže ovplyvniť konečný výsledok.

Overiť pred hromadnou výrobou

Testovanie prototypov umožňuje inžinierom identifikovať RF problémy pred začatím rozsiahlej výroby. Toto je obzvlášť dôležité pre produkty, ktoré fungujú vo viacerých mobilných pásmach alebo musia udržiavať konektivitu v meniace sa prostredia.

Kde sa používajú mobilné sieťové antény?

Bunková komunikácia poskytuje praktický spôsob, ako môže zariadenie prenášať dáta bez závislosti od pevnej siete káblová sieť. Výsledkom je, že bunkové sieťové antény sa používajú v mnohých odvetviach.

Rovnaký princíp platí pre inteligentnú infraštruktúru, vonkajšie vybavenie, komunikačné terminály, energetiku riadiace zariadenia a iné pripojené systémy, kde je nevyhnutný spoľahlivý bezdrôtový prístup.

Ako komunikácia Qianmu podporuje projekty mobilných antén?

Komunikácia Qianmusa zameriava na vývoj a výrobu bezdrôtových komunikačných antén, poskytovanie riešení pre mobilné, IoT, určovanie polohy, router a ďalšie bezdrôtové aplikácie. Jeho mobilná anténa portfólio zahŕňa rôzne konštrukcie a spôsoby inštalácie, aby sa prispôsobili rôznym dizajnom zariadení.

Pre zákazníkov vyvíjajúcich pripojené zariadenia je najdôležitejšou výhodou práca so skúsenou anténou dodávateľom je schopnosť zvážiť RF požiadavky spolu s mechanickou integráciou. Produkt môže vyžadovať a špecifický frekvenčný rozsah, kompaktné rozmery, konkrétny konektor, definovaná dĺžka kábla alebo špecializovaný montážna konštrukcia. Tieto požiadavky musia skôr spolupracovať, než sa hodnotiť nezávisle.

Možnosti prispôsobenia

Od prototypu po výrobu

Praktický proces vývoja antény môže zahŕňať aplikačnú analýzu, frekvenčné vyhodnotenie, štrukturálne dizajn, RF optimalizácia, výroba prototypov, testovanie výkonu a hromadná výroba. Tento prístup pomáha identifikovať potenciálne problémy s integráciou skôr, ako sa zvýši objem výroby.

Komunikácia Qianmu podporuje štandardné produkty, ako aj prispôsobené a OEM orientované požiadavky. V závislosti na projekte môžu zákazníci špecifikovať parametre ako frekvencia, veľkosť, konektor, kábel, spôsob montáže, a ďalšie požiadavky súvisiace s aplikáciou.

Sortiment spoločnosti zahŕňa konfigurácie externých antén, riešenia interných antén, magnetickú základňu návrhy, vstavané produkty a mobilné antény určené pre rôzne komunikačné aplikácie.

Akým bežným chybám sa treba vyhnúť?

Mnoho problémov s bezdrôtovým pripojením nie je spôsobených chybnou anténou, ale výberom alebo integráciou antény antény bez zohľadnenia kompletného RF systému.

1. Výber len na základe zisku:Zisk je len jeden parameter. Frekvenčné pokrytie, účinnosť, vyžarovanie Dôležitý je aj vzor, zhoda, veľkosť a podmienky inštalácie.
2. Ignorovanie obalu:Anténa by sa mala posúdiť v skutočnom prostredí produktu.
3. Použitie nesprávneho frekvenčného rozsahu:Anténa, ktorá správne nepokrýva požadované pásma nemôže poskytnúť spoľahlivý výkon jednoducho preto, že modem podporuje tieto pásma.
4. Prehliadajúca strata kábla:Dlhé alebo nevhodné RF káble môžu znížiť dostupný signál anténny systém.
5. Preskočenie testovania prototypu:Malé zmeny dizajnu môžu spôsobiť významné rozdiely v RF, najmä v kompaktných výrobkoch.
6. Neschopnosť definovať regionálne požiadavky:Produkty určené pre medzinárodné trhy môžu potrebovať rôzne kombinácie bunkových pásiem.

Ako si môžete udržať stabilný výkon bunkovej antény?

V prípade zariadení nasadzovaných počas dlhej doby závisí spoľahlivosť antény od RF charakteristík a mechanických vlastností bezúhonnosť. Pravidelná kontrola môže pomôcť identifikovať problémy skôr, ako sa stanú komunikačnými zlyhaniami.

• Skontrolujte externé antény, či nie sú fyzicky poškodené.
• Skontrolujte, či sa montážny materiál neuvoľnil alebo nepohol.
• Skontrolujte konektory na koróziu, znečistenie alebo mechanické poškodenie.
• Skontrolujte odkryté káble, či nie sú odreté, rozdrvené alebo nadmerne ohnuté.
• Skontrolujte komunikačný výkon po veľkých úpravách zariadenia.
• Skúmajte opakované výpadky siete namiesto toho, aby ste predpokladali, že je vždy zodpovedná mobilná sieť.
• Pri vonkajších a priemyselných inštaláciách používajte vhodnú ochranu životného prostredia.

Keď má produkt pretrvávajúci problém s pripojením, riešenie problémov by malo zvážiť celý signál cesta: dostupnosť siete, konfigurácia modemu, RF kábel, konektor, anténa, kryt, napájací zdroj a inštalačné prostredie.

Často kladené otázky

Na čo sa používa celulárna sieťová anténa?

Anténa pre mobilnú sieť umožňuje zariadeniu s mobilným zariadením vysielať a prijímať bezdrôtové signály celulárne siete. Medzi typické aplikácie patria 4G LTE a 5G routery, IoT terminály, priemyselné zariadenia, diaľkové monitorovacie zariadenia, systémy vozidiel a komunikačné brány.

Môže jedna anténa podporovať viacero mobilných pásiem?

áno. Viacpásmové antény môžu byť navrhnuté tak, aby fungovali vo viacerých frekvenčných rozsahoch. Presné podporované pásma závisia od konštrukcie antény a požiadaviek cieľovej aplikácie.

Ako si vyberiem anténu pre 4G alebo 5G zariadenie?

Začnite identifikáciou požadovaných frekvenčných pásiem, potom zvážte typ antény, polohu inštalácie, rozmery, zisk, VSWR, impedancia, konektor, dĺžka kábla, podmienky prostredia a kryt zariadenia. Po integrácii by sa malo vykonať záverečné testovanie.

Poskytuje anténa s vyšším ziskom vždy lepší výkon?

Nie. Vyšší zisk neznamená automaticky lepší výkon v každej aplikácii. Vzor žiarenia, frekvenčná kompatibilita, poloha inštalácie, účinnosť, prispôsobenie a okolité prostredie môžu byť rovnako dôležité.

Dá sa mobilná anténa prispôsobiť?

áno. V závislosti od dodávateľa a požiadaviek projektu môže prispôsobenie zahŕňať frekvenčný rozsah, anténu rozmery, konektor, dĺžka kábla, spôsob montáže, štruktúra a RF charakteristiky.

Prečo má moje mobilné zariadenie slabý signál aj s dobrým modemom?

Modem je len jednou časťou bezdrôtového systému. Umiestnenie antény, RF prispôsobenie, strata kábla, kryt materiály, kvalita konektora, okolité rušenie a podmienky siete môžu ovplyvniť konečný signál výkon.

Môže Qianmu Communication poskytnúť vzorky pred hromadnou výrobou?

Komunikácia Qianmu podporuje vývoj prototypov a technické overenie pred väčšími výrobnými programami. Zákazníkom to môže pomôcť zhodnotiť anténu v rámci zamýšľaného zariadenia pred tým, ako sa pustí do sériovej výroby.

Ktoré priemyselné odvetvia bežne používajú mobilné antény?

Bunkové antény sú široko používané v priemyselnom IoT, inteligentnej doprave, správe vozového parku, vzdialenom monitorovaní, bezdrôtové siete, komunikácia vo vozidlách, inteligentné meranie, priemyselné brány a ďalšie prepojené systémy.

Aké konektory možno použiť s mobilnými anténami?

Výber konektora závisí od komunikačného modulu a mechanického prevedenia. Bežné možnosti RF konektorov zahŕňajú SMA, IPEX, MMCX a ďalšie konfigurácie vhodné pre danú aplikáciu.

Záver

Anténa bunkovej siete hrá zásadnú úlohu pri určovaní toho, ako efektívne je pripojené zariadenie komunikuje s celulárnou sieťou. Spoľahlivý výkon závisí nielen od výberu antény s a vhodný názov produktu. Frekvenčné pokrytie, impedančné prispôsobenie, zisk, účinnosť, montážna poloha, kábel je potrebné zvážiť konfiguráciu, dizajn krytu, podmienky prostredia a konečné testovanie zariadenia.

Pre výrobcov vyvíjajúcich priemyselné produkty internetu vecí, smerovače, systémy vozidiel, zariadenia na vzdialené monitorovanie, komunikačné terminály alebo iné pripojené zariadenia, výber správnej antény na začiatku procesu návrhu môže znížiť integračné riziká a zlepšiť dlhodobú stabilitu komunikácie.

Komunikácia Qianmuposkytuje riešenia celulárnej sieťovej antény pre rôznu komunikáciu požiadavky, vrátane štandardných produktov a prispôsobeného vývoja antén. S ohľadom na výkon RF, mechanická integrácia, výber konektora, konfigurácia káblov a aplikačné požiadavky, správna anténa riešenie je možné vyvinúť ako pre prototypové projekty, tak aj pre sériovú výrobu.
