Externá GPS anténa

Externá anténa GPS je samostatný rádiofrekvenčný komponent špeciálne navrhnutý na príjem slabých RF signálov z globálnych navigačných satelitných systémov (GNSS), vrátane GPS, Beidou, GLONASS, Galileo a iných satelitných systémov. Na rozdiel od vstavaných antén je oddelený od hlavného zariadenia pomocou koaxiálneho kábla. Tento dizajn prekonáva obmedzenia fyzického tienenia krytov zariadení, čo umožňuje inštaláciu antény v otvorených vonkajších priestoroch alebo na strechách vozidiel pre optimálne zorné pole (FOV) satelitov.

ako to funguje?

 RF signály vysielané satelitmi GPS sú extrémne slabé, keď dosiahnu zem (zvyčajne v rozsahu od -125 dBm do -160 dBm). Vysokokvalitná externá anténa GPS zaisťuje efektívne zachytávanie signálu prostredníctvom nasledujúceho mechanizmu:

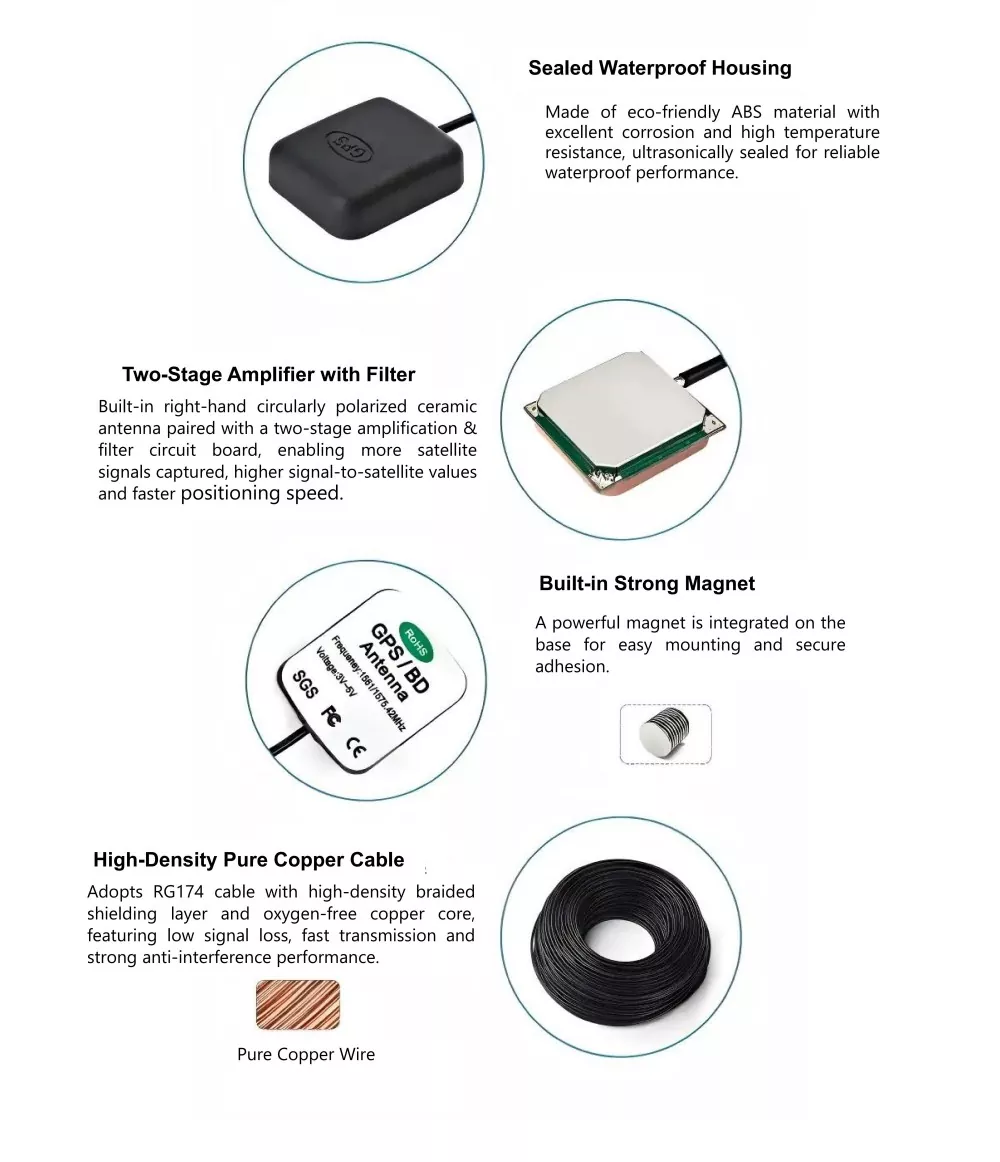

1. Prispôsobenie pravostrannej kruhovej polarizácie (RHCP).

Anténa je vybavená špeciálnym mikropáskovým náplasťovým dizajnom, ktorý dokonale zodpovedá charakteristikám pravostrannej kruhovej polarizácie satelitných signálov, čím eliminuje útlm signálu spôsobený zmenami orientácie zariadenia.

2. LNA nízkošumový zosilňovač

Zabudovaný vysokovýkonný LNA (nízkošumový zosilňovač), ktorý zosilňuje slabé signály pri zachovaní extrémne nízkeho šumového čísla (zvyčajne <2 dB) a kompenzuje vložný úbytok vznikajúci počas prenosu podávača.

3. Dizajn proti viaccestnému rušeniu

Optimalizáciou konštrukcie uzemňovacej roviny a tlmivky sa účinne potláčajú nízko položené rušivé signály odrazené od budov alebo zeme.

Hlavné predajné body

Ako spoločnosť hlboko zakorenená v oblasti RF, známy čínsky výrobca antén, náš produkt preukázal významné výhody v skutočnom testovaní:

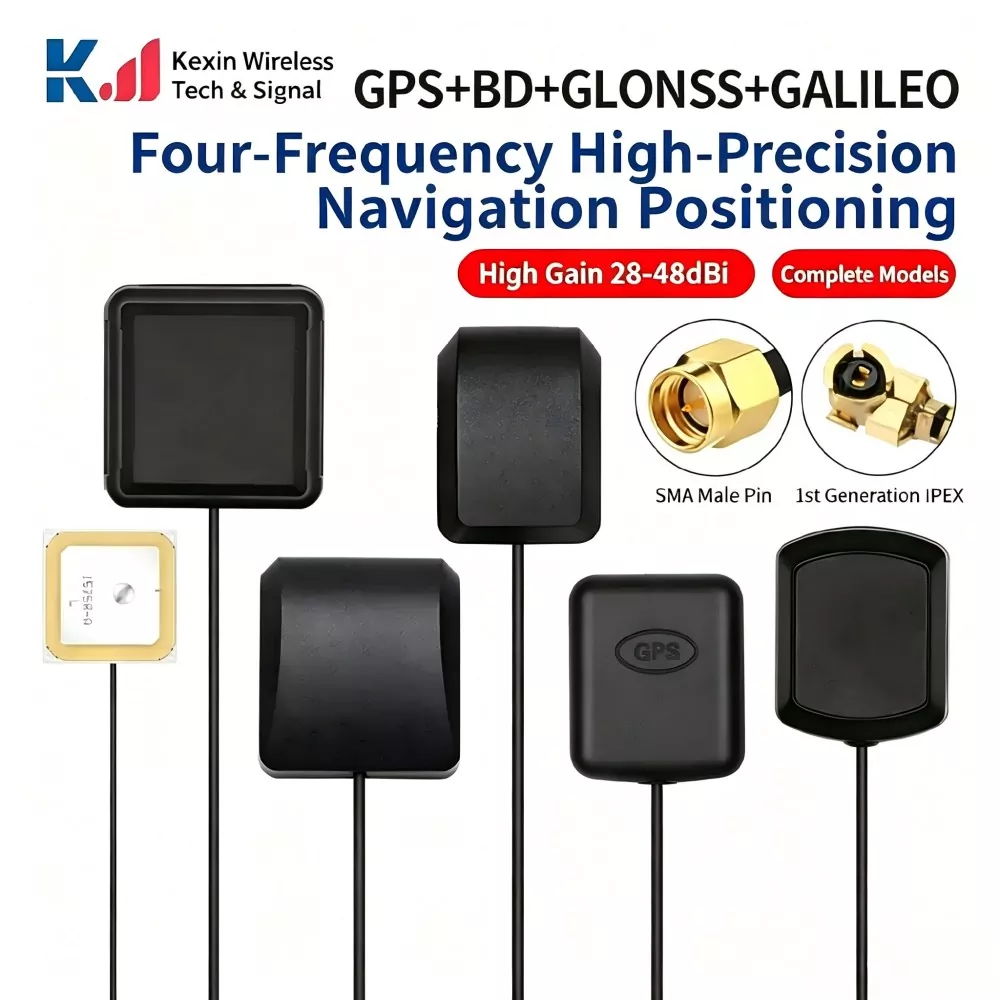

• Multisystémová kompatibilita v celom frekvenčnom pásme

Podporuje plnofrekvenčné pásma L1/L2/L5/L6 a L-Band, bezproblémovo sa integruje so systémami, ako sú GPS, BeiDou a Galileo, aby splnili požiadavky na vysoko presné určovanie polohy RTK.

• Vynikajúca odolnosť proti rušeniu

Namerané údaje ukazujú, že dokonca aj v zložitých mestských kaňonoch alebo v blízkosti vysokonapäťových vysielacích veží zostáva schopnosť potlačenia mimo pásma vynikajúca, čím sa účinne znižuje riziko straty uzamknutia systému.

• Štandard priemyselnej ochrany

Vyznačuje sa ultrazvukovým zapuzdrením a dvojitým vodotesným dizajnom, čím dosahuje stupeň ochrany IP67 a udržuje stabilný výkon aj v extrémnych prostrediach v rozsahu od -40 ℃ do +85 ℃.

• Flexibilné prispôsobené služby

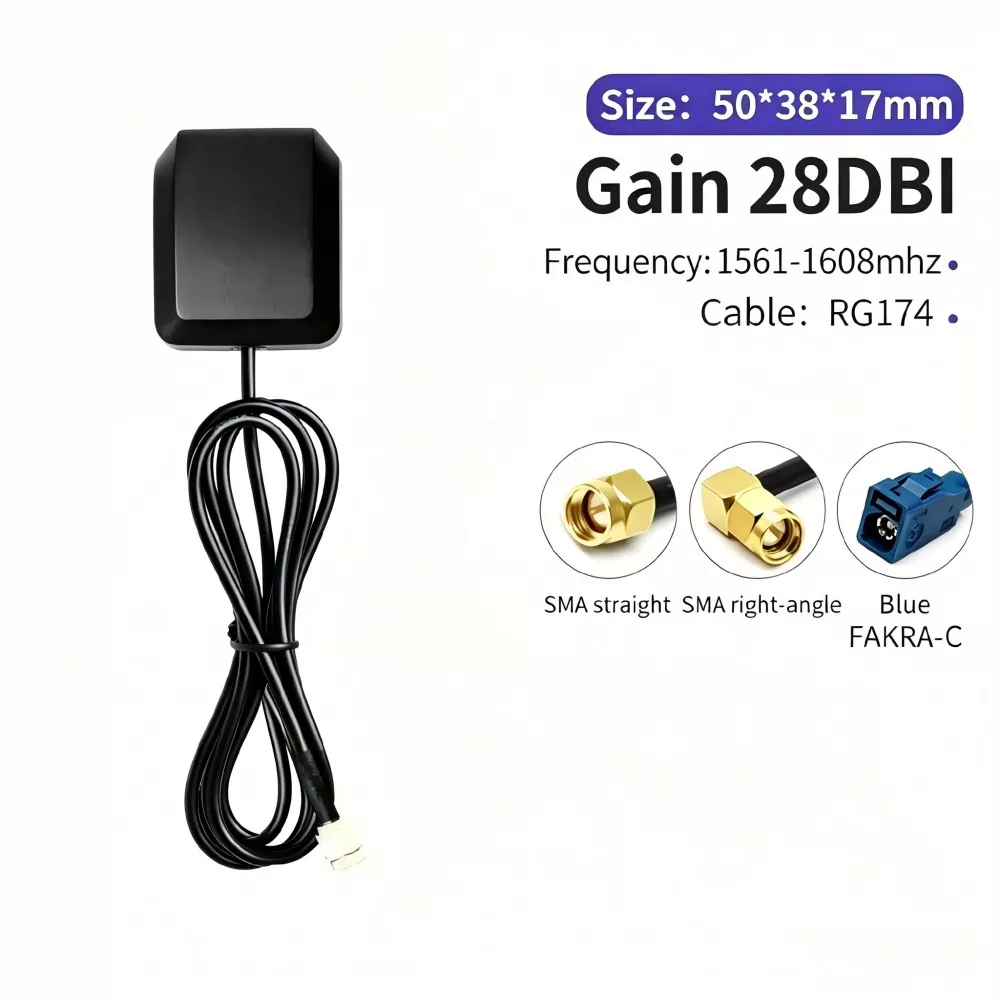

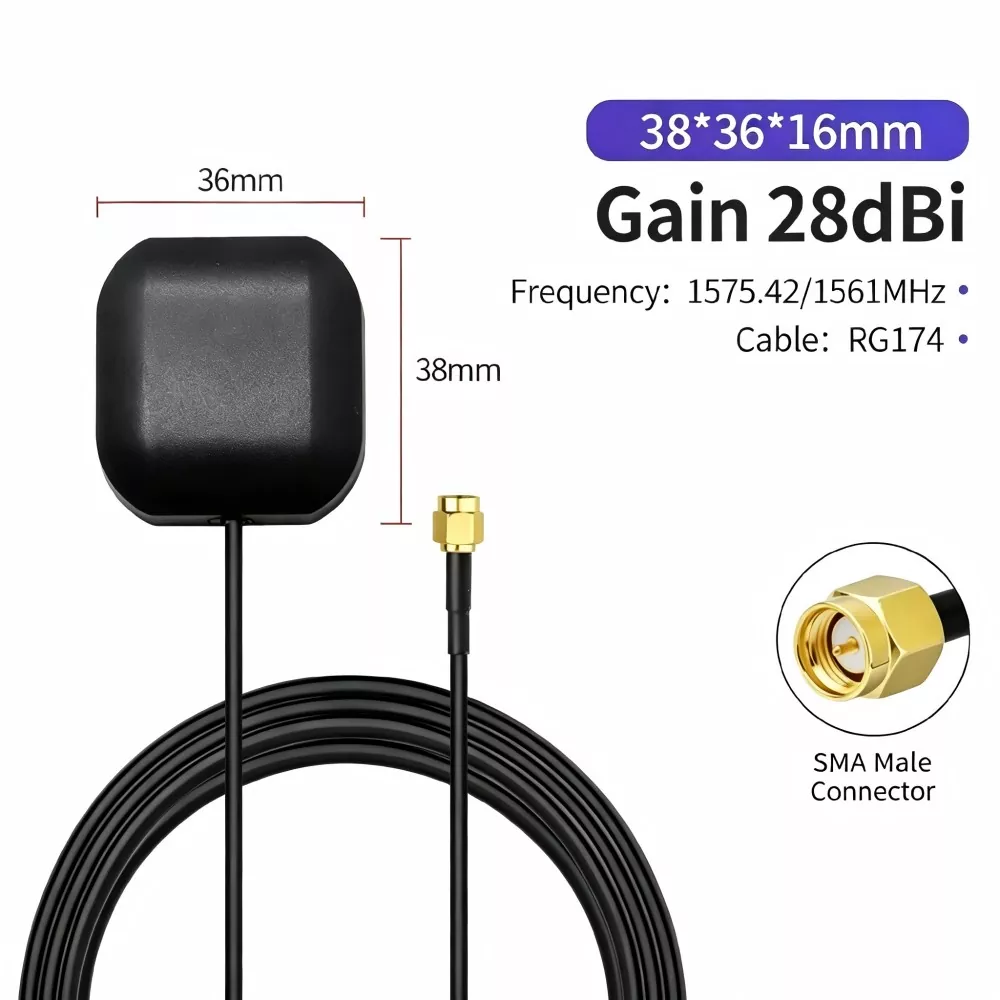

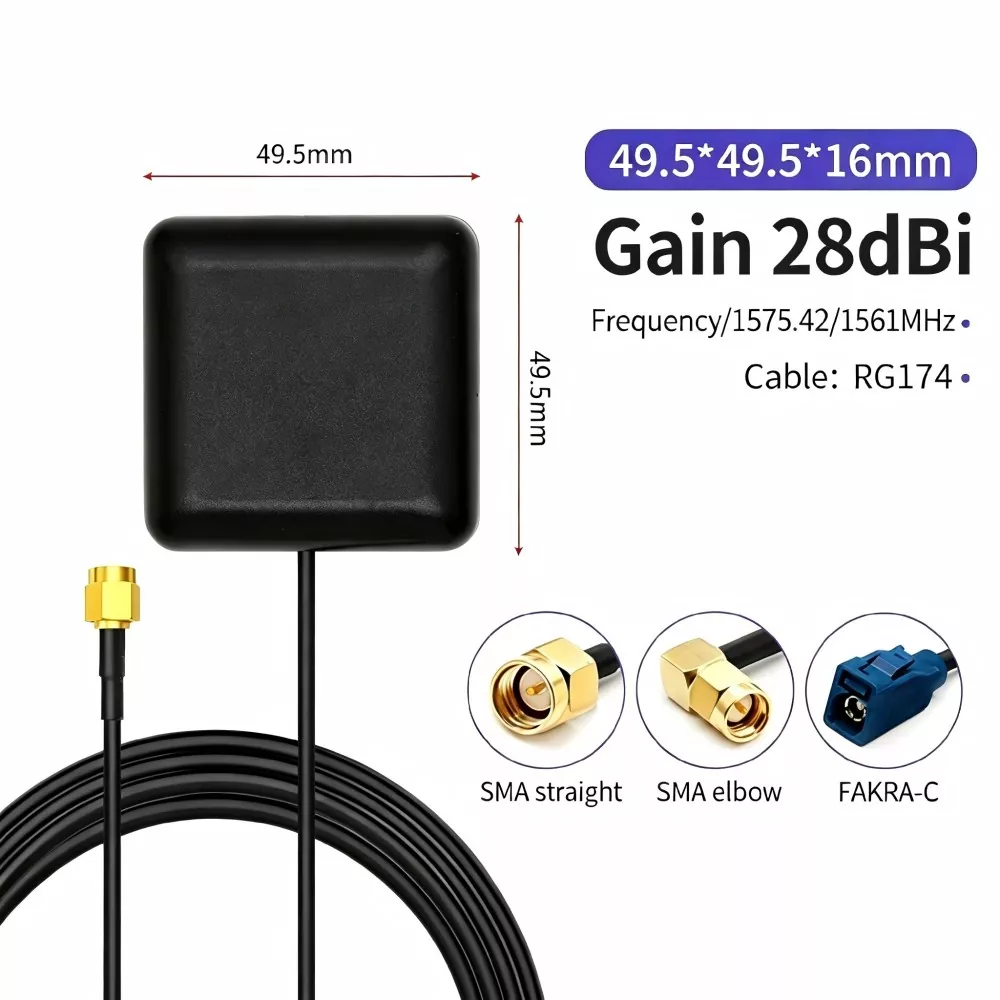

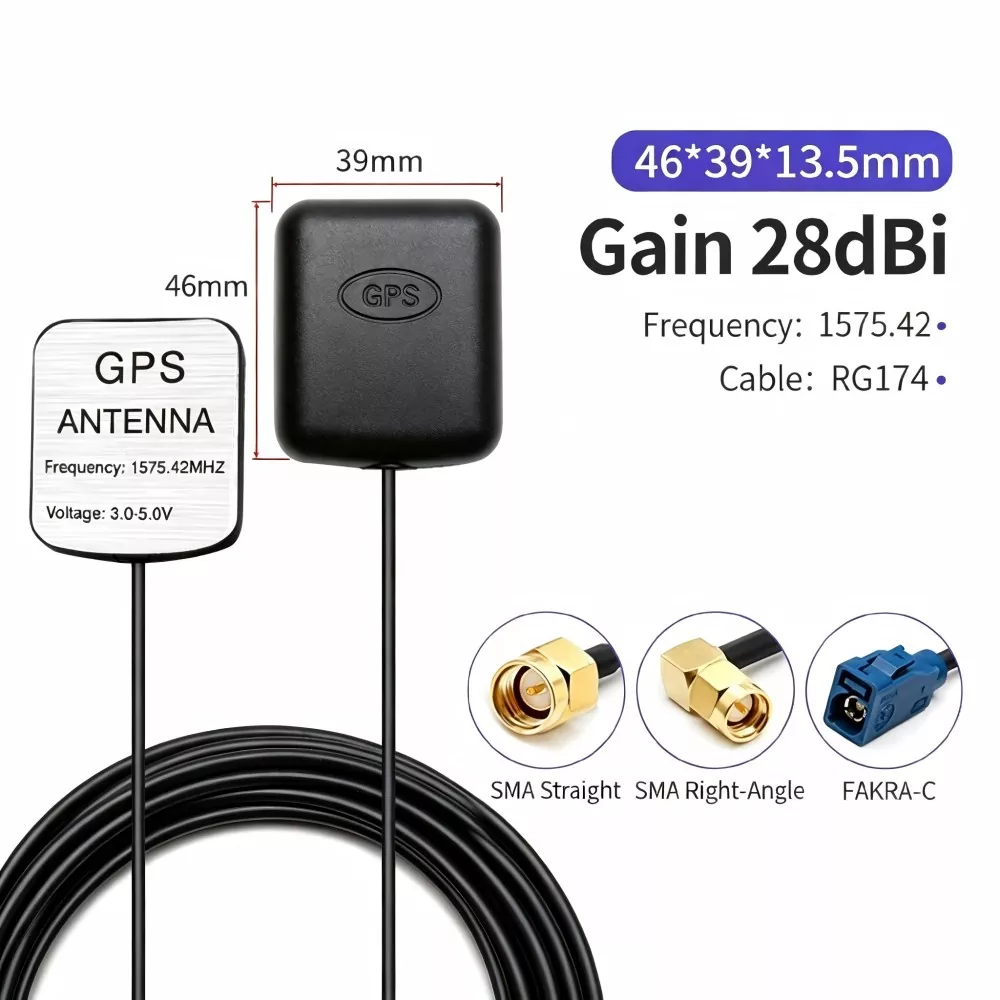

Podporuje prispôsobenie rôznych rozhraní, ako sú SMA a TNC; dĺžka kábla a magnetické/skrutkové spôsoby montáže môžu byť upravené podľa požiadaviek.

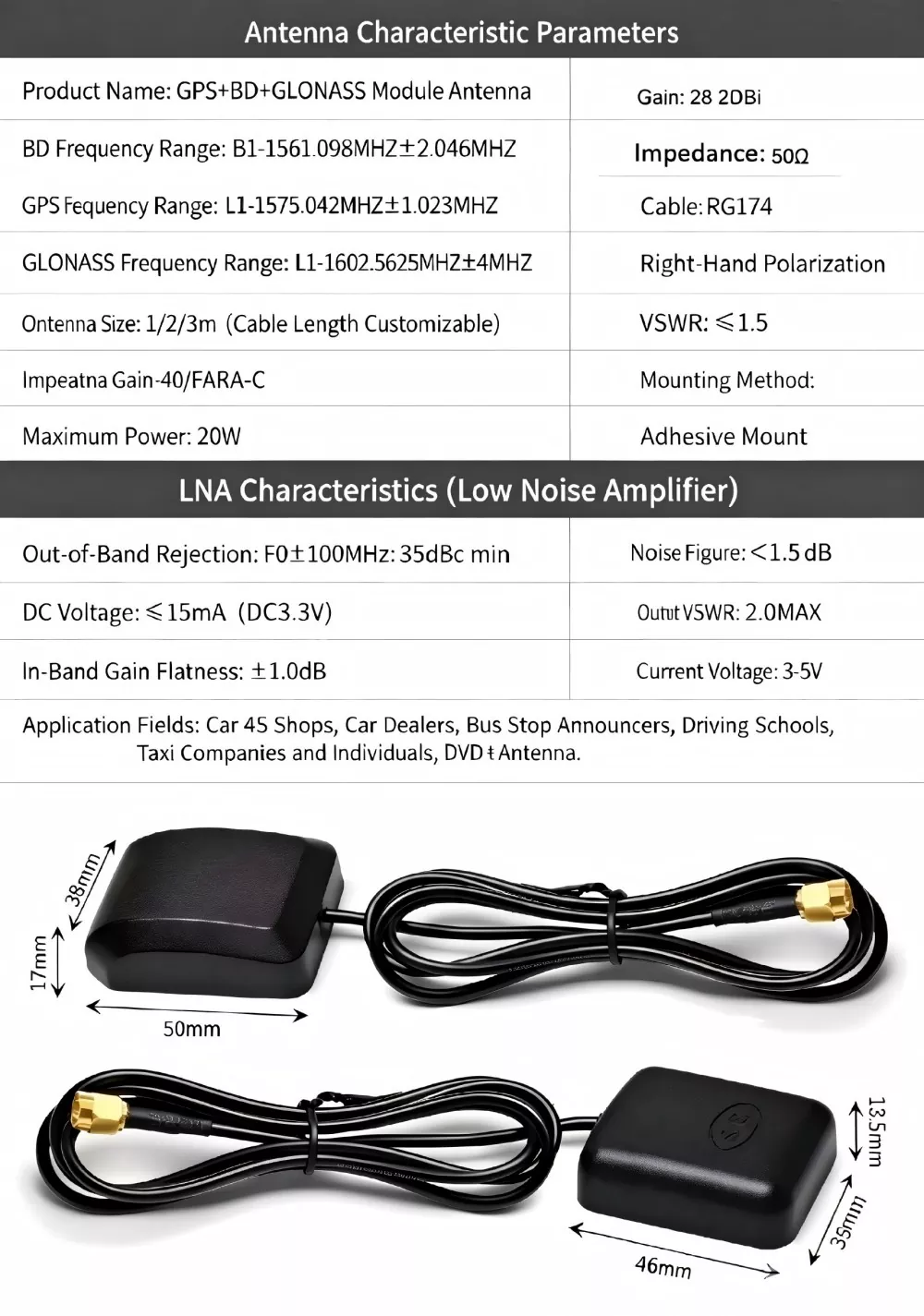

Technické špecifikácie

Ktoré zariadenia sú kompatibilné?

Naša externá anténa GPS je široko používaná v nasledujúcich oblastiach:

1. Smart Connected Vehicles a ADAS

Nainštalovaný na streche vozidla preniká cez antiexploznú fóliu vozidla a poskytuje centimetrové polohovanie pre systémy autonómneho riadenia a riadenia vozového parku.

2. Presné poľnohospodárstvo a drony

Je namontovaný na vrchu poľnohospodárskych dronov alebo poľnohospodárskych strojov a vyznačuje sa silnou odolnosťou proti elektromagnetickému rušeniu, zaisťuje precíznu automatickú plavbu a presné postrekovanie pesticídmi.

3. Geodetické zameriavanie a synchronizácia času základnej stanice

Ako základná súčasť základňových staníc alebo prijímačov RTK zabezpečuje stabilná chyba fázového stredu (±2 mm) presnosť merania na milimetrovej úrovni.

4. Námorná a lodná navigácia

Konštrukcia odolná voči korózii v soľnom spreji zaisťuje nepretržité, spoľahlivé údaje o kurze a polohe aj v drsnom morskom prostredí.

5. IoT Asset Tracking

Je navrhnutý s dlhými káblami a dá sa ľahko skryť na vonkajšej strane kontajnerov alebo veľkých strojov, čo umožňuje monitorovanie logistiky na celom svete.

Hĺbkové porovnanie s konkurenčnými produktmi

Ilustrovaný sprievodca inštaláciou a používaním

1. Výber miesta：Uistite sa, že anténu nainštalujete na rovný povrch s voľným výhľadom a bez kovových interferencií (ako je strecha auta alebo horná časť zariadenia).

2. Vodotesná úprava：Vonkajšie spojovacie body musia byť utesnené pomocou samorozpúšťacej vodotesnej pásky aplikovanej metódou balenia "321", aby sa zabránilo zatekaniu dažďovej vody pozdĺž kábla do zariadenia.

3. Uzemnenie a ochrana pred bleskom: Pred vstupom napájacieho kábla do miestnosti alebo zariadenia sa odporúča nainštalovať bleskojistku napájača a zabezpečiť, aby bola zvodič v blízkosti správne uzemnený.

4. Špecifikácie zapojenia：Pri vedení káblov by mali byť nainštalované "odkvapkávacie slučky (ohyby v tvare U)", aby sa zabránilo spätnému toku dažďovej vody.

Ako si vybrať správnu externú anténu GPS?

Hľadanie spoľahlivého dodávateľa V tom čase sa odporúča zamerať sa na vyhodnotenie nasledujúcich troch bodov:

1. Ujasnite si požiadavky na frekvenčné pásmo: Pre základnú navigáciu jednoducho vyberte L1 jednofrekvenčnú anténu. Ak je vyžadovaný vysoko presný RTK alebo výkon proti rušeniu, určite si zvoľte L1/L2/L5 multifrekvenčnú anténu.

2. Posúďte prostredie inštalácie: Pre použitie vo vozidle alebo vonku je najlepšou voľbou vodotesnosť IP67 plus magnetická základňa; pre pevné základňové stanice sa odporúča skrutková inštalácia kombinovaná s tlmivkou pre viaccestné zmiernenie.

3. Overenie straty kábla：Ak dĺžka kábla presahuje 5 metrov, dodávateľ musí poskytnúť káble s nízkou stratou; inak bude zisk LNA kompenzovaný stratou kábla.

Prečo si vybrať nás?

Shenzhen Qianmu Communication Technology Co., Ltd. nie je len výrobcom externých antén GPS, ale aj vaším dôveryhodným partnerom v oblasti RF technológie. Máme vlastné nezávisle vyvinuté mikrovlnné bezodrazové komory a tím skúsených inžinierov, čo nám umožňuje poskytovať na jednom mieste prispôsobené služby zahŕňajúce prototypovanie, testovanie a hromadnú výrobu. Využitím dobre zavedeného ekosystému elektronického priemyslu Shenzhen poskytujeme konkurencieschopné dodacie lehoty a nákladovo efektívne riešenia pri zachovaní vynikajúcej kvality produktov.

FAQ

Q1: Je kompatibilný so systémom BeiDou?

A: Absolútne. Naša anténa má dizajn s viacerými zdrojmi a natívne podporuje bežné globálne systémy GNSS vrátane GPS, BeiDou, GLONASS a Galileo.

Q2: Ako výrobca, aké je vaše minimálne množstvo objednávky (MOQ)?

Odpoveď: Podporujeme flexibilné možnosti obstarávania. Pre štandardné modely akceptujeme malosériové skúšobné objednávky. V prípade prispôsobených modelov kontaktujte náš obchodný tím, aby ste získali najnovšiu cenovú ponuku a špecifické informácie o MOQ.

Otázka 3: Ako si vybrať medzi aktívnou externou anténou GPS a pasívnym modelom?

Odpoveď: Pre automobilové aplikácie, priemyselné riadiace systémy, prieskumné a mapovacie projekty a vonkajšie aplikácie je potrebná aktívna externá GPS anténa. Pasívne modely sú vhodné len pre veľmi krátke vnútorné vzdialenosti do 1 metra a pri dlhších kábloch môže dôjsť k výraznej strate signálu. Všetky vlajkové modely Qianmu Factory majú aktívny dizajn.

Otázka 4: Môže anténa používať predĺžený kábel? Aká je maximálna podporovaná dĺžka?

Odpoveď: Maximálna odporúčaná dĺžka pre štandardný kábel RG174 je 10 metrov. Ak dĺžka kábla presahuje 10 metrov, kontaktujte dodávateľa, aby ho nahradil nízkostratovým LMR RF káblom. Továreň môže tiež prispôsobiť extra dlhé antény s káblami až do 20 metrov.
