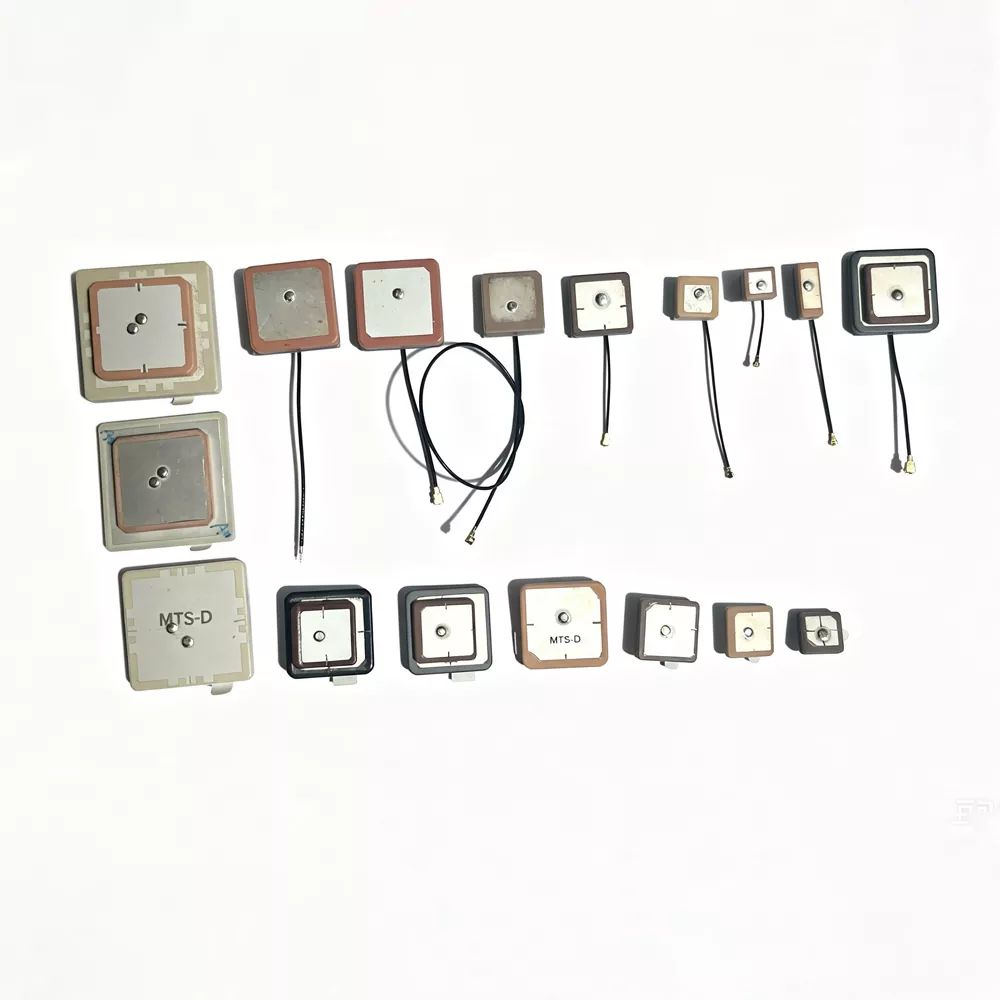

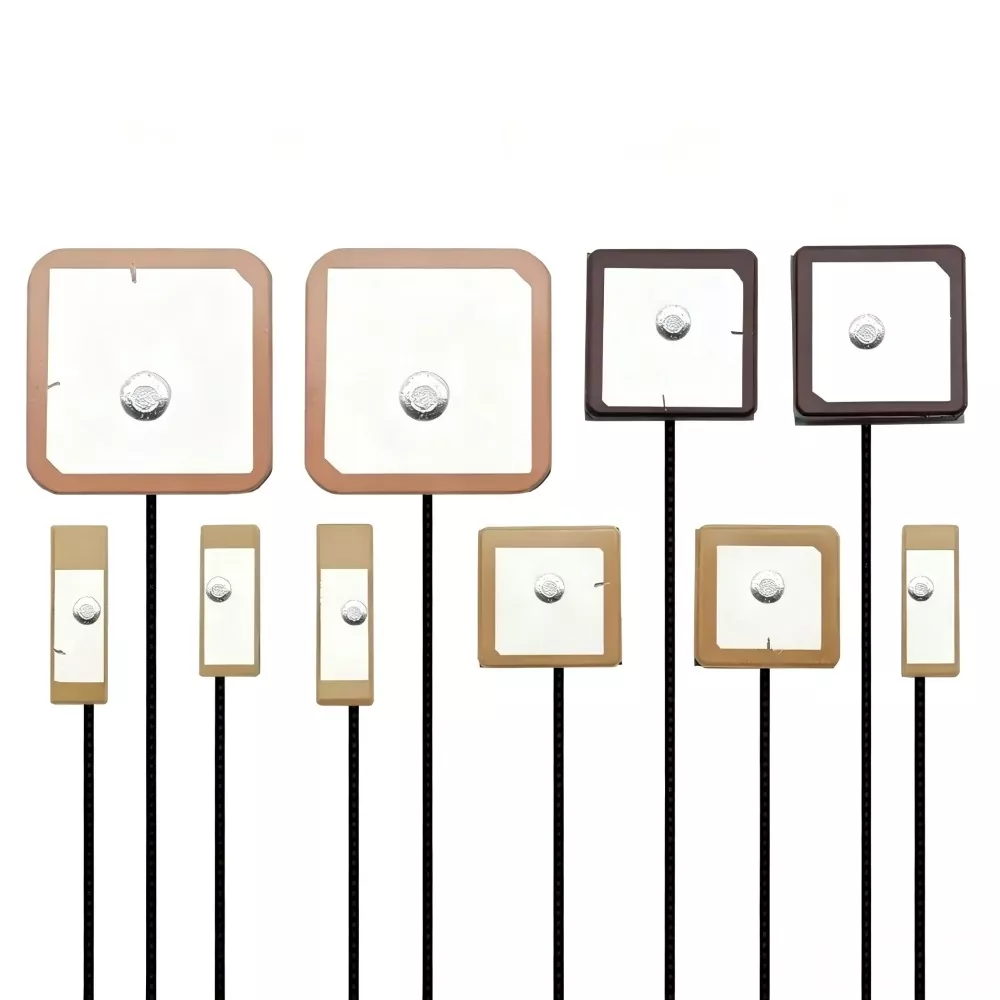

Anténa GPS BeiDou

Anténa GPS BeiDou je satelitný navigačný RF komponent určený na príjem frekvenčných signálov L1/B1, vrátane GPS L1 (1575,42 MHz) a BeiDou B1 (1561 MHz).

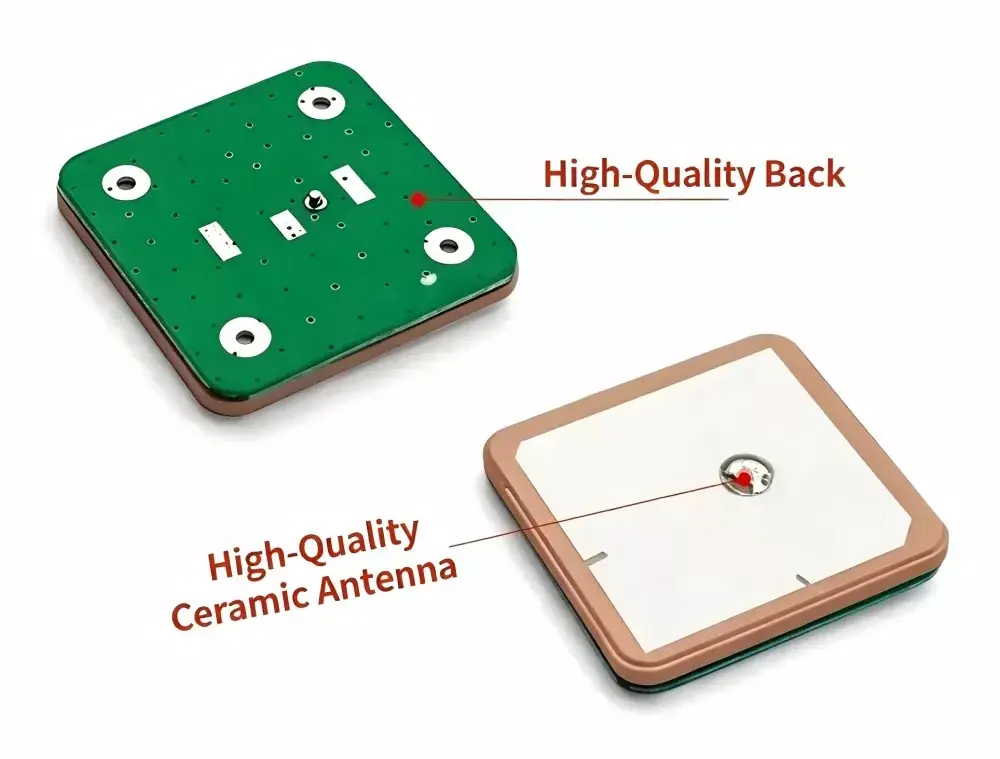

Anténa zvyčajne používa keramickú dielektrickú náplasťovú štruktúru s materiálom s vysokou permitivitou. Príjem signálu sa dosahuje prostredníctvom elektromagnetickej rezonancie medzi kovovou náplasťou a keramickým substrátom, ktorá konvertuje slabé satelitné RF signály na nízkošumové elektrické signály na spracovanie prijímačom GNSS.

Pravostranná kruhová polarizácia (RHCP) sa používa na prispôsobenie charakteristík satelitného vysielania, čím sa znižuje strata nesúladu polarizácie v prostredí dynamického príjmu.

Kompatibilné zariadenia

Ako sourceFactory vyrábame GPS BeiDou Anténu. Môže sa pochváliť výnimočnou kompatibilitou a je široko používaný v nasledujúcich zariadeniach:

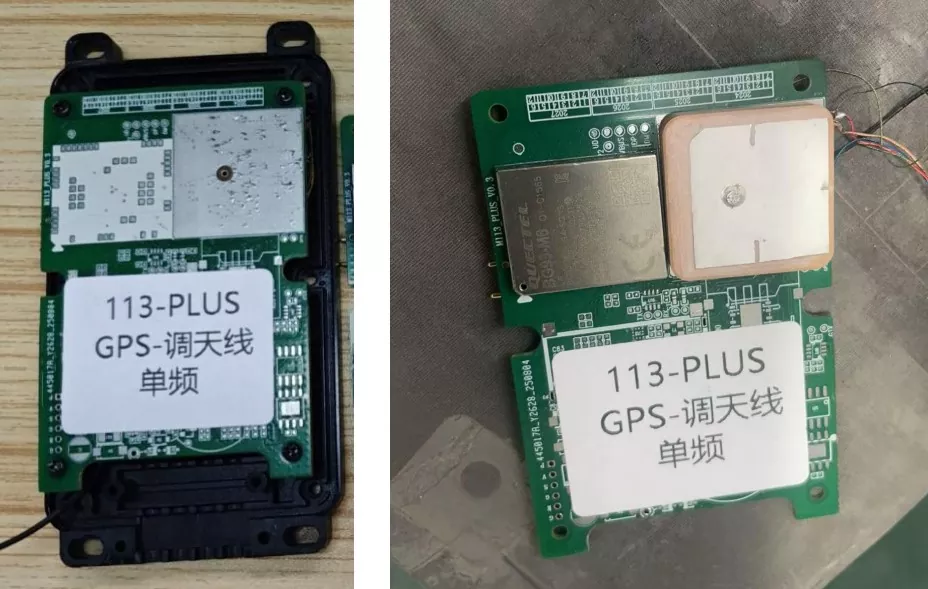

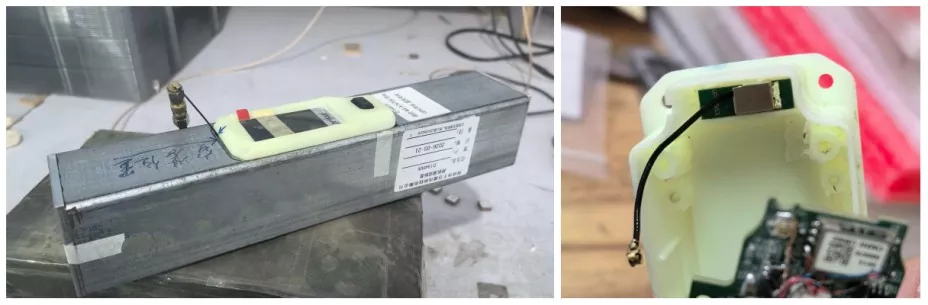

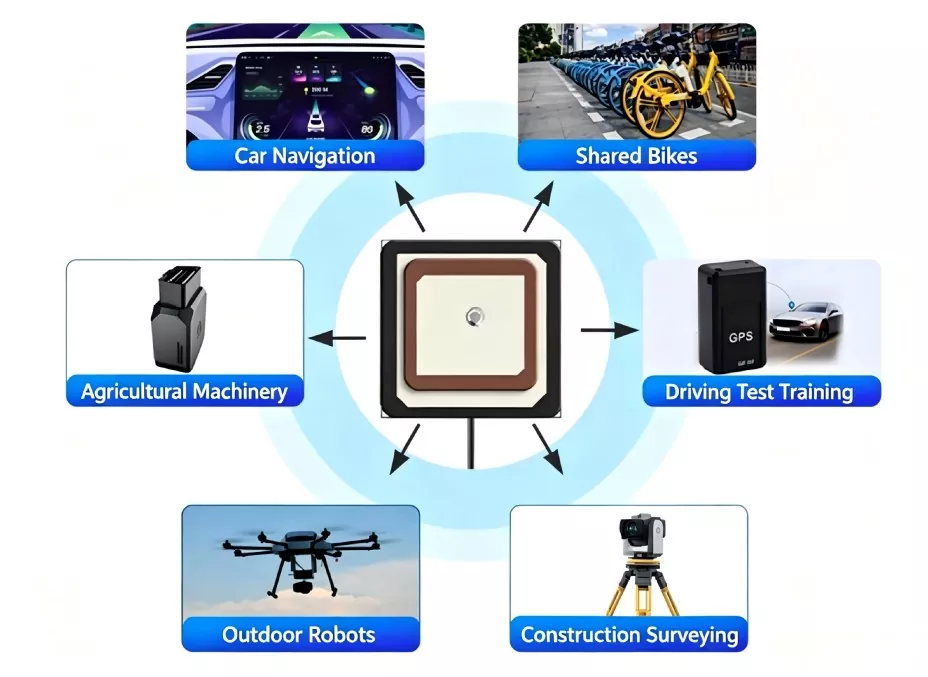

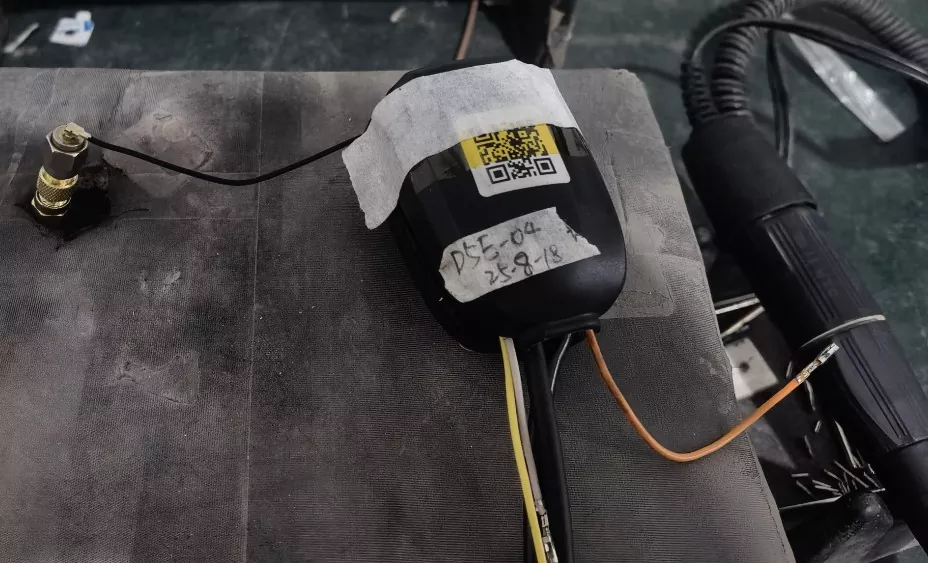

• Vo vozidle a cestovanie: Navigačné systémy vo vozidle, inteligentné zámky pre zdieľané bicykle a elektrické skútre, palubné kamery a sledovače OBD.

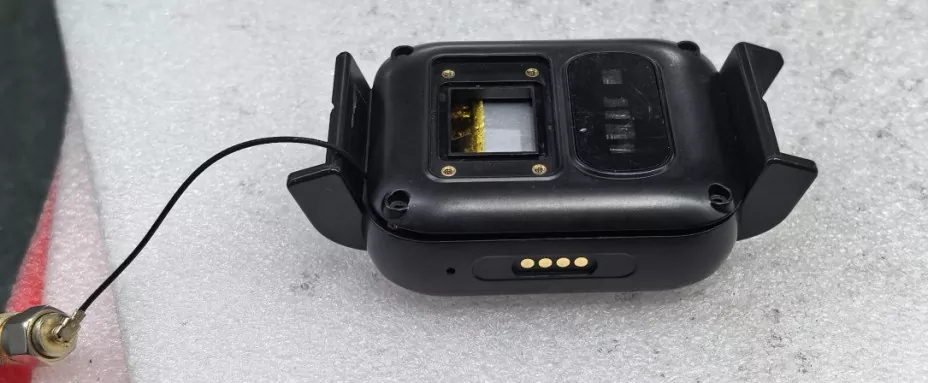

• Internet vecí a nositeľné zariadenia: inteligentné hodinky, odznaky polohy detí/starších osôb, miniatúrne sledovače domácich zvierat, značky na sledovanie majetku.

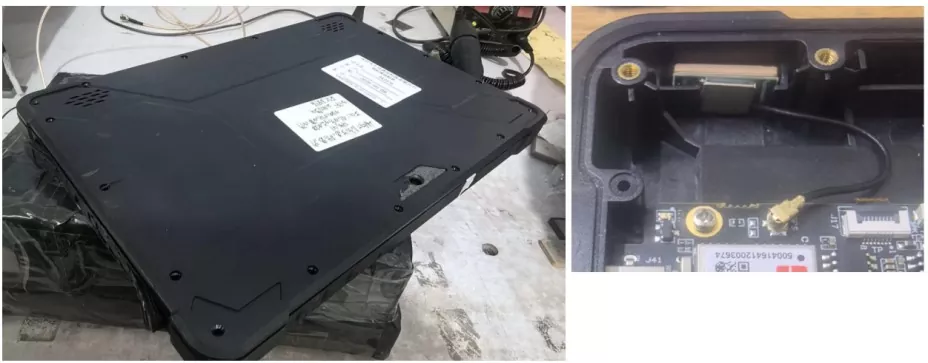

• Priemysel a geodézia: Vysoko presné prieskumné a mapovacie terminály, riadiace jednotky pre let s poľnohospodárskymi dronmi, priemyselné senzory internetu vecí, ručné PDA.

Hlavné predajné body a reálne namerané údaje

Externá anténa GPS z továrenskej výroby má nasledujúce hlavné výhody:

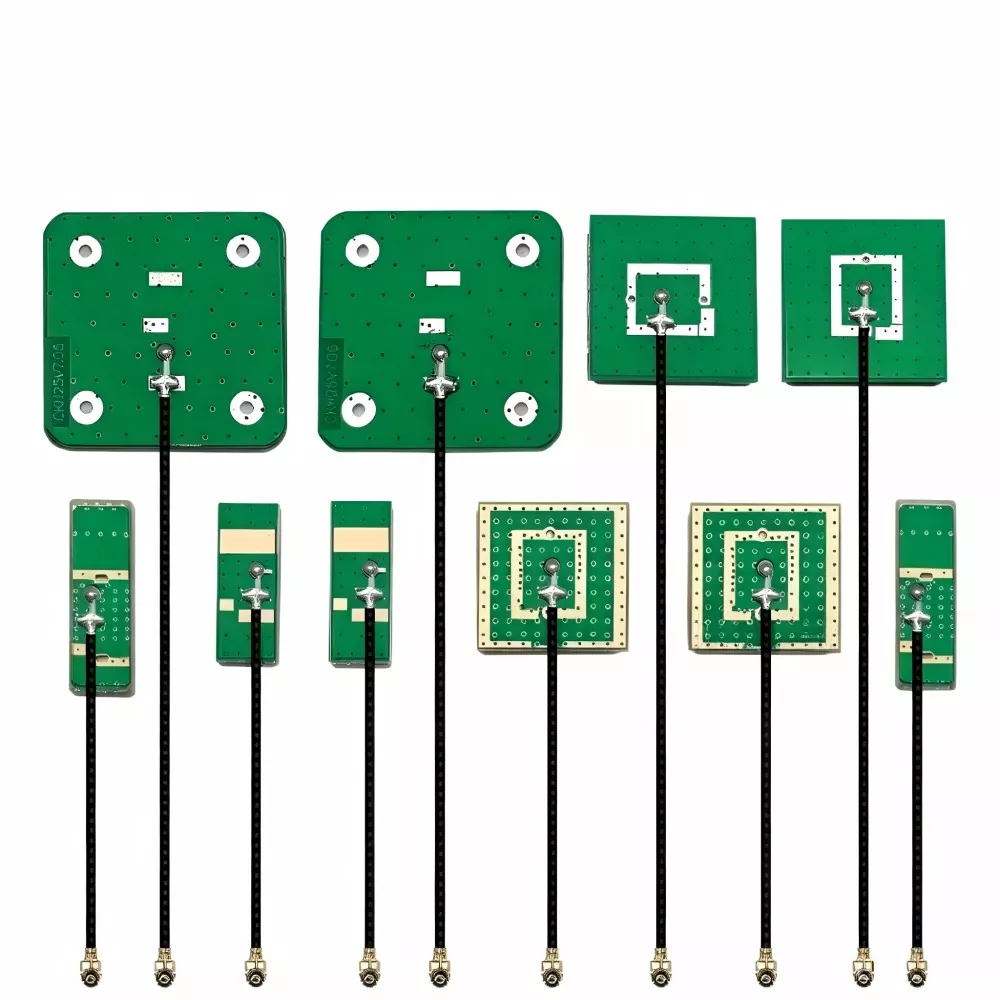

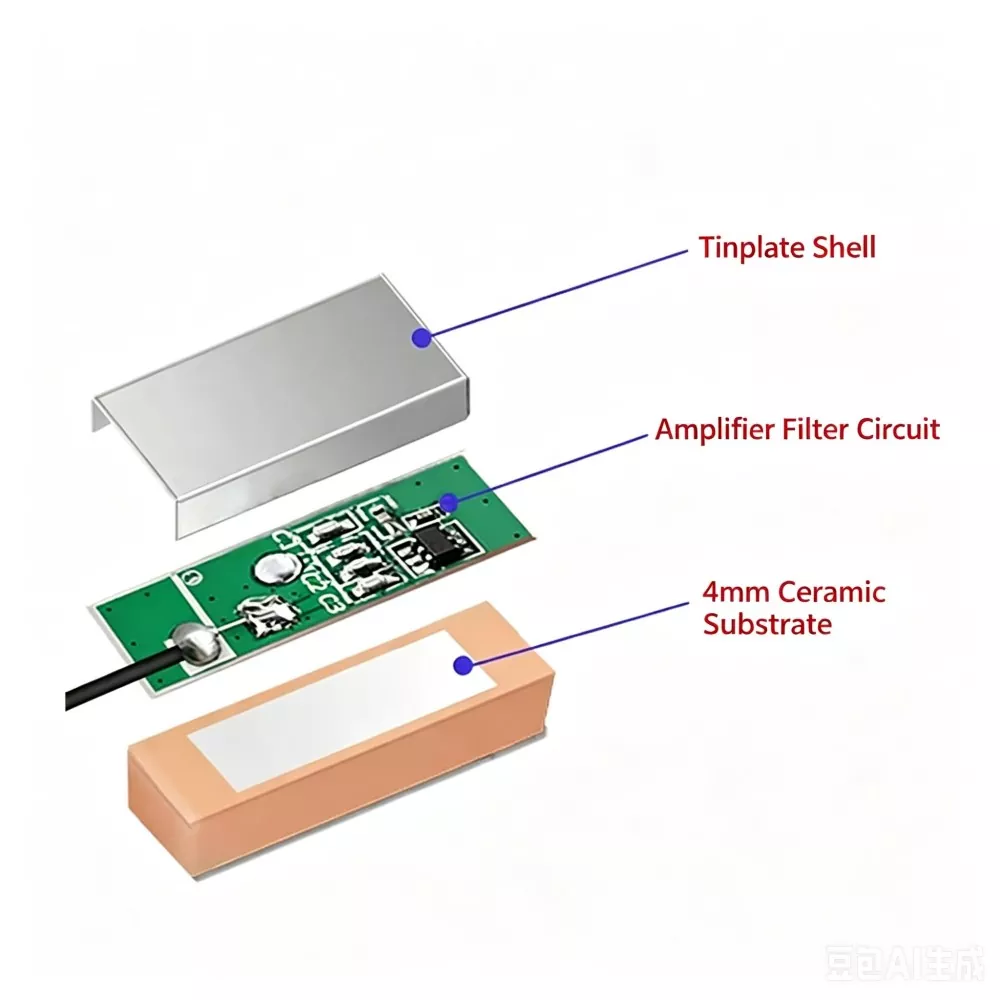

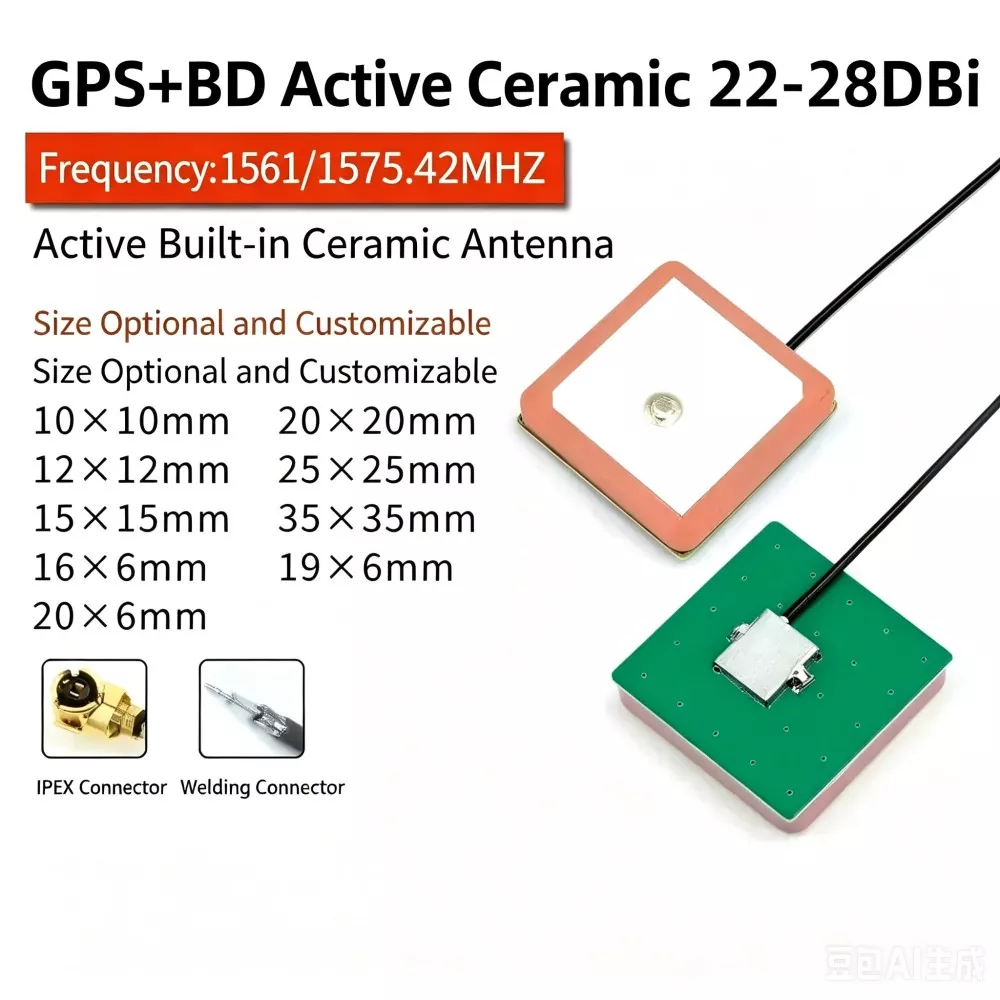

1. Dokonalá rovnováha medzi veľkosťou a výkonom: Pomocou technológie viacvrstvovej nízkoteplotnej spoluvypaľovanej keramiky (LTCC) si tento komponent udržiava stabilnú rezonančnú frekvenciu aj v ultratenkom obale s rozmermi len 16×6×4,5 mm, vďaka čomu je ideálny pre priestorovo obmedzené miniatúrne zariadenia IoT.

2. Vynikajúca schopnosť detekcie slabého signálu: Vybavený vysokovýkonným LNA (nízkošumovým zosilňovačom), namerané šumové číslo (NF) je ≤ 2,0 dB a zisk môže dosiahnuť 25 dB ± 3 dB. Pri skutočnom testovaní sa čas na získanie satelitu so studeným štartom zariadenia skrátil na 25 sekúnd a dokáže stabilne zachytiť viac ako 7 satelitov aj v prostredí mestského kaňonu.

3. Vysoká teplotná stabilita: Teplotný koeficient keramického dielektrika je riadený v rozmedzí ±30 ppm/℃. V extrémnych prostrediach v rozsahu od -40 ℃ do 85 ℃ je rezonančný frekvenčný posun ≤ ± 5 MHz – oveľa lepší ako pri konvenčných PCB anténach.

4. Prispôsobenie impedancie a ochrana proti rušeniu: Štandardný dizajn impedancie 50 Ω s VSWR ≤ 1,5; voliteľne dostupné s feritovým povlakom na povrchu, ktorý ponúka mimopásmové potlačenie ≥ 40 dB a účinne chráni základnú dosku pred vysokofrekvenčným rušením, ako sú DC-DC konvertory.

Základné technické špecifikácie a parametre

Hĺbkové porovnanie s konkurenčnými produktmi

1. Požiadavky na povolenie

Anténa musí byť umiestnená v priestore bez prekážok. V uhle 30° nad anténou by sa nemali nachádzať žiadne veľké kovové predmety. Pod anténou by mala byť vyhradená súvislá základná plocha s rozmermi 7 cm × 7 cm ako reflektor, pričom nie je povolené žiadne smerovanie priamo pod aktívnou oblasťou.

2. Izolácia EMI

Anténu držte ďalej od komponentov s vysokým šumom, ako sú DC-DC konvertory, kryštálové oscilátory, CPU a reproduktory. Odporúča sa minimálna vzdialenosť oddeľovania 2 cm.

3. Kontrola impedancie

Udržujte riadenú impedanciu 50 Ω od bodu napájania antény k modulu GNSS. RF stopy by mali byť krátke, s hladkým vedením a bez pravouhlých ohybov.

4. Kontrola orientácie

Keramický povrch musí smerovať nahor a zostať rovnobežný so základnou rovinou. Uhol naklonenia by nemal presiahnuť 15°, aby sa zachovali stabilné charakteristiky príjmu RHCP.

RF technické úvahy

1. Závislosť na prízemnej rovine

Anténa GNSS vyžaduje stabilnú základnú rovinu. Výkon priamo koreluje s veľkosťou zeme a symetriou.

2. Viaccestná citlivosť prostredia

Mestské prostredie zavádza cesty odrazu signálu, ktoré zhoršujú presnosť polohovania a zvyšujú zníženie presnosti (DOP).

3. Príspevok LNA

Nízkošumové zosilnenie zosilňovača zlepšuje citlivosť snímania, ale tiež zvyšuje náchylnosť na rušenie mimo pásma, ak je filtrovanie nedostatočné.

4. Stabilita frekvencie

Teplotné koeficienty keramického dielektrika ovplyvňujú rezonančný drift v podmienkach tepelného cyklu.

Ako si vybrať správny produkt?

Pri výbere externej GPS antény zvážte nasledujúce kľúčové faktory:

1. Frekvencia a polarizácia Potvrďte, či zariadenie vyžaduje GPS L1, BeiDou B1 alebo podporu dvoch frekvencií. Nemiešajte kruhovo polarizované antény GNSS s lineárne polarizovanými anténami, ako sú napríklad typy 2,4G, pretože to bude mať za následok nesúlad a zhoršený príjem.

2. Inštalačný priestor Pre kompaktné zariadenia sa typicky používa keramická anténa kvôli jej malému tvarovému faktoru. Pre nákladovo citlivé aplikácie s dostatočným priestorom možno zvážiť PCB antény. V zložitých RF prostrediach poskytujú keramické antény stabilnejší výkon.

3. Aktívny alebo pasívny dizajn Ak má zariadenie kovový kryt alebo dlhé RF napájacie vedenie (>1 m), odporúča sa aktívna anténa s integrovanou LNA na kompenzáciu straty signálu.

4. Overovacie údaje Výber by mal byť založený na meranom výkone v teréne (napr. satelitný zber, C/N0, čas studeného štartu), nielen na laboratórnych špecifikáciách.

Prečo si vybrať nás (Qianmu Communications)?

• Priame dodávky zo zdroja: Odmietame ziskové marže sprostredkovateľov a ponúkame vysoko konkurenčné ceny zo závodu s flexibilnými MOQ.

• Silné možnosti výskumu a vývoja a prispôsobenia: Máme tím profesionálnych RF inžinierov, ktorí dokážu rýchlo prispôsobiť veľkosť keramického čipu, tvar striebornej vrstvy a zisk LNA na základe vašej ID štruktúry a rozloženia PCB.

• Overenie v reálnom prípade: Naše produkty boli úspešne integrované do dodávateľských reťazcov niekoľkých popredných značiek zdieľania bicyklov, navigácie vo vozidle a inteligentných nositeľných zariadení, čím sa vyriešilo nespočetné množstvo problémov, ako napríklad „pomalé vyhľadávanie hviezd a častá strata hviezd“. Problém.

• Kompletné služby životného cyklu: Poskytujeme komplexnú technickú podporu – od simulácií prispôsobenia impedancie pred predajom a usmernení o rozložení antény až po rýchlu analýzu chybných produktov po predaji.

FAQ

Q1: Môžu byť keramické antény v rôznych frekvenčných pásmach vzájomne zameniteľné?

Odpoveď: Nie. Antény GNSS a antény 2,4G/5,8G používajú rôzne typy polarizácie a prevádzkové mechanizmy. Antény GNSS sú typicky RHCP, zatiaľ čo antény 2,4G/5,8G sú lineárne polarizované. Nesúlad medzi polarizáciou a frekvenciou má za následok výrazné zhoršenie signálu alebo stratu uzamknutia satelitu.

Otázka 2: Prečo veľkosť antény ovplyvňuje výkon?

Odpoveď: Výkon keramickej antény súvisí s efektívnou vyžarovacou plochou a dielektrickou konštantou. Väčší keramický objem vo všeobecnosti zlepšuje zisk a citlivosť. V kompaktných prevedeniach je však možné výkon čiastočne optimalizovať pomocou ladenia antény a konštrukcie uzemňovacej roviny.

Otázka 3: Aká je impedancia externej antény GPS?

Odpoveď: Štandardná konštrukčná impedancia je 50Ω, ktorá sa bežne používa v predných systémoch GNSS RF. Vlastné hodnoty impedancie môžu byť podporované v závislosti od požiadaviek na prispôsobenie na úrovni systému.

Q4: Ako sa overuje výkon inštalácie?

Odpoveď: Hodnotenie je zvyčajne založené na metrikách prijímača GNSS, ako je počet satelitných akvizícií, SNR (pomer signálu k šumu) a čas studeného štartu v podmienkach otvorenej oblohy. Pre stabilnú prevádzku sa v štandardnom testovacom prostredí očakávajú viaceré satelitné zámky a konzistentné hodnoty C/N0
