Prečo je flexibilná anténa pre slúchadlá nevyhnutná pre bezdrôtové zvukové zariadenia novej generácie

Keďže bezdrôtové slúchadlá a slúchadlá sú menšie, inteligentnejšie a bohatšie na funkcie, dizajn antény hrá čoraz dôležitejšiu úlohu pri udržiavaní spoľahlivej bezdrôtovej komunikácie.QianmurozvíjaFlexibilná anténa pre slúchadlápre slúchadlá TWS, bezdrôtové slúchadlá, zariadenia na prenos kostí a ďalšie kompaktné zvukové produkty Bluetooth, ktoré poskytujú flexibilné, ultratenké a prispôsobiteľné RF riešenia pre aplikácie s obmedzeným priestorom.

Spoľahlivá anténa je nevyhnutná pre stabilnú Bluetooth komunikáciu, najmä keď bezdrôtové slúchadlá potrebujú pracovať v extrémne kompaktných a nepravidelných vnútorných priestoroch. AFlexibilná anténa pre slúchadlávyužíva flexibilný PI alebo LCP substrát s presným vodivým vyžarovacím diagramom, ktorý umožňuje anténe prispôsobiť sa zakriveným povrchom pri zachovaní spoľahlivého RF výkonu.

Obsah

• Prečo je dizajn antény v moderných slúchadlách taký dôležitý?
• Čo je flexibilná anténa pre slúchadlá?
• Ako funguje flexibilná anténa pre slúchadlá?
• Aké sú hlavné výhody flexibilnej slúchadlovej antény?
• Kde sa dajú použiť flexibilné slúchadlové antény?
• Aké technické špecifikácie by mali kupujúci zvážiť?
• Ako sa porovnáva s tradičnými anténami?
• Ako by si mali výrobcovia vybrať správnu anténu?
• Prečo záleží na výrobe a vysokofrekvenčnom testovaní?
• Často kladené otázky
• Záver

Prečo je dizajn antény v moderných slúchadlách taký dôležitý?

Bezdrôtové slúchadlá sa spoliehajú na rádiofrekvenčnú komunikáciu na výmenu zvuku a ovládanie dát so smartfónmi, tabletmi, počítačmi a inými zariadeniami s podporou Bluetooth. Hoci anténa zaberá len malé množstvo fyzického priestoru, jej dizajn môže mať veľký vplyv na výkon bezdrôtového pripojenia.

Vnútorné prostredie moderných slúchadiel TWS je obzvlášť náročné. Batérie, reproduktory, mikrofóny, nabíjacie komponenty, procesory, tieniace konštrukcie a mechanické komponenty súperia o obmedzený priestor. Anténa zároveň funguje v blízkosti ľudského tela, čo môže ovplyvniť šírenie RF a charakteristiky signálu.

Tradičné anténne riešenia môžu vyžadovať vyhradený priestor na doske plošných spojov alebo relatívne veľkú inštalačnú plochu. Flexibilná anténa dáva inžinierom väčšiu voľnosť pri umiestnení vyžarovacieho prvku pozdĺž zakrivených vnútorných povrchov, priehradiek na batérie, stonky alebo iných dostupných oblastí.

Pre výrobcov, ktorí vyvíjajú kompaktné produkty Bluetooth, by sa preto výber antény mal zvážiť počas počiatočných fáz mechanického a RF návrhu namiesto toho, aby sa považovala za komponent konečnej montáže.

Čo je flexibilná anténa pre slúchadlá?

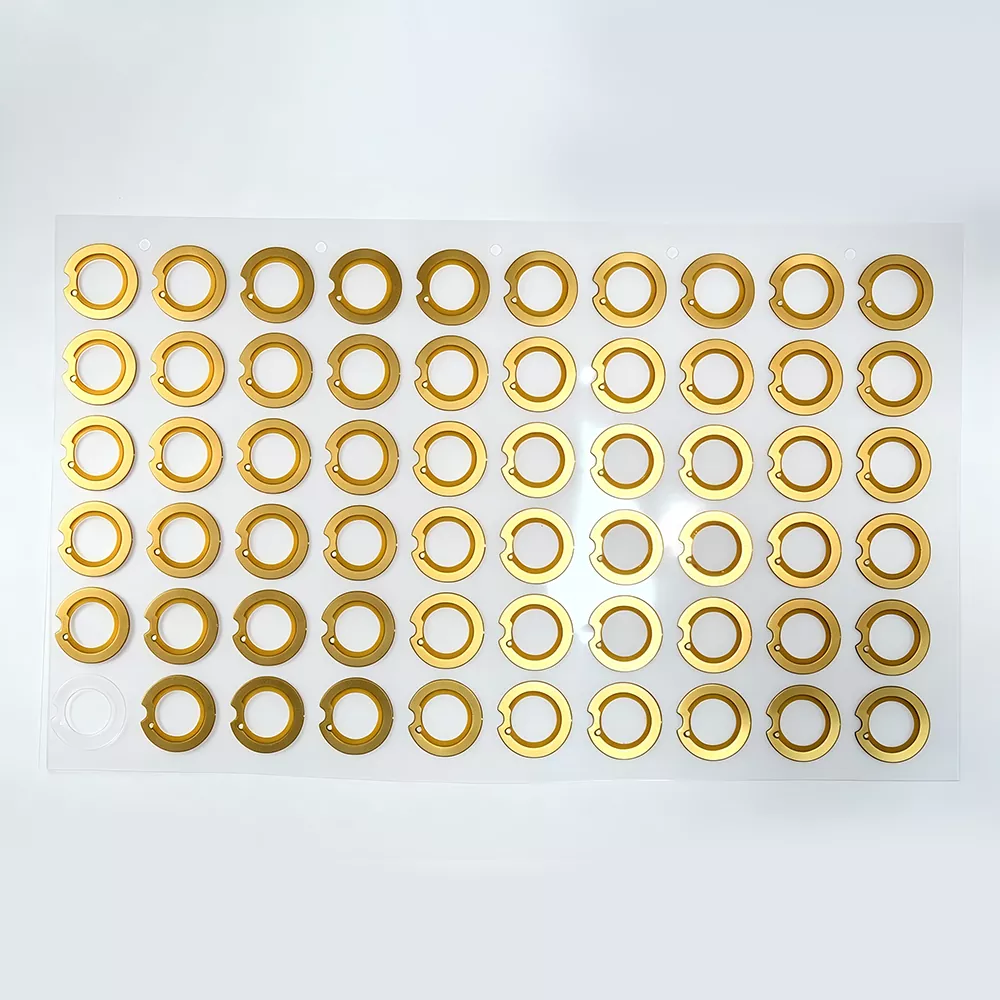

A Flexibilná anténa pre slúchadláje miniatúrna RF anténa určená pre kompaktné bezdrôtové audio zariadenia. Vo všeobecnosti používa flexibilný PI alebo LCP substrát s vodivým vyžarovacím vzorom vytvoreným pomocou presných výrobných a leptacích procesov.

Na rozdiel od pevných antén PCB sa flexibilná štruktúra môže ohýbať a prispôsobiť sa zakriveným alebo nepravidelným povrchom. Vďaka tomu je obzvlášť vhodný pre produkty, kde je dostupná dutina antény úzka, zakrivená alebo je ťažké ju prispôsobiť bežným pevným komponentom.

Flexibilné antény slúchadiel sú bežne navrhnuté pre pásmo 2,4 GHz Bluetooth ISM a môžu podporovať moderné aplikácie Bluetooth. V závislosti od projektu môžu výrobcovia prispôsobiť rozmery antény, substrát, dĺžku vedenia, konfiguráciu terminálu a spôsob inštalácie tak, aby zodpovedali architektúre produktu.

Vďaka tejto flexibilite dizajnu sú antény založené na FPC obzvlášť atraktívne pre slúchadlá TWS, bezdrôtové slúchadlá, slúchadlá na prenos kostí, zariadenia na krk a ďalšie kompaktné bezdrôtové produkty.

Ako funguje flexibilná anténa pre slúchadlá?

Princíp fungovania flexibilnej slúchadlovej antény je založený na premene elektrických RF signálov na elektromagnetické vlny a prijímaní elektromagnetickej energie z okolitého prostredia.

1. Čipová súprava Bluetooth generuje vysokofrekvenčný elektrický signál.
2. RF signál prechádza prenosovou cestou smerom k anténe.
3. Vzor vodivého žiarenia premieňa elektrický signál na elektromagnetickú energiu.
4. Anténa vyžaruje signál do okolitého prostredia.
5. Počas príjmu anténa zachytáva elektromagnetické signály vysielané spárovaným zariadením Bluetooth.
6. Prijatá RF energia sa premieňa na elektrický signál a prenáša sa do komunikačného modulu Bluetooth.

Keďže slúchadlá a štuple do uší sa nosia v blízkosti ľudského tela, prispôsobenie antény, uzemnenie a umiestnenie sú obzvlášť dôležité. Ľudské telo, batéria, kovové komponenty a materiály krytu môžu ovplyvniť impedanciu a vyžarovacie charakteristiky antény.

Správne RF ladenie je preto nevyhnutné. Dobre navrhnutá anténa by mala byť hodnotená vo vnútri skutočného krytu produktu a nie testovaná iba ako izolovaný komponent. To pomáha inžinierom identifikovať efekty rozladenia a optimalizovať konečný bezdrôtový výkon.

Aké sú hlavné výhody flexibilnej slúchadlovej antény?

Ultra tenká konštrukcia

Priestor je jednou z najväčších výziev pri vývoji slúchadiel TWS. Flexibilná konštrukcia FPC antény umožňuje výrobcom integrovať RF komponent do úzkych priestorov bez zaberania nadmerného mechanického objemu.

V závislosti od konfigurácie môže byť flexibilná hrúbka antény k dispozícii v približne 0,12–0,30 mm, s bežnými možnosťami vrátane 0,15 mm, 0,20 mm a 0,25 mm. To pomáha produktovým dizajnérom optimalizovať cenný vnútorný priestor.

Vynikajúca flexibilita

Flexibilný substrát umožňuje anténe sledovať zakrivené a nepravidelné vnútorné povrchy. To je užitočné najmä vtedy, keď bežná pevná anténa nemôže zapadnúť do dostupnej konštrukcie.

Pre výrobky vystavené opakovanému ohýbaniu alebo mechanickému pohybu je ďalším dôležitým faktorom trvanlivosť ohybu. Správny výber substrátu a návrh lepidla môžu zlepšiť mechanickú spoľahlivosť pri dlhodobom používaní.

Stabilný výkon Bluetooth RF

Výkon antény závisí nielen od samotného prvku žiarenia. Konštrukcia prívodného bodu, uzemnenie, prispôsobenie impedancie, poloha inštalácie a blízke komponenty môžu ovplyvniť RF charakteristiky.

Z tohto dôvodu by profesionálny dodávateľ antény mal byť schopný poskytnúť podporu návrhu RF a odporúčania na ladenie namiesto jednoduchého dodania štandardnej antény.

Jednoduchá montáž

Flexibilné antény môžu byť dodané s tepelne odolným lepiacim podkladom, čo umožňuje ich pripevnenie priamo na zamýšľaný vnútorný povrch. To môže znížiť potrebu dodatočných mechanických upevňovacích štruktúr a zjednodušiť montáž.

Vysoká schopnosť prispôsobenia

Rôzne kryty slúchadiel vyžadujú rôzne geometrie antény. Prispôsobené riešenie môže prispôsobiť variácie v:

• Obrys a rozmery antény
• Prevádzková frekvencia
• Dĺžka vedenia
• Typ konektora a svorky
• PI alebo LCP substrát
• Miesto inštalácie
• Polomer ohybu
• Štruktúra krytu produktu

Kde sa dajú použiť flexibilné slúchadlové antény?

Aj keď je táto technológia silne spojená so slúchadlami TWS, flexibilné antény môžu podporovať oveľa širší rozsah kompaktných bezdrôtových zvukových produktov.

Aké technické špecifikácie by mali kupujúci zvážiť?

Pri získavaní flexibilnej antény od čínskeho výrobcu alebo dodávateľa by kupujúci mali posúdiť elektrické aj mechanické špecifikácie. Anténa, ktorá sa zmestí do dostupného priestoru, môže po inštalácii do hotového produktu stále vyžadovať ladenie RF.

Tieto hodnoty by sa mali považovať za referenčné špecifikácie. Konečný výkon závisí od konštrukcie antény, rozloženia PCB, konštrukcie uzemnenia, materiálu krytu, polohy inštalácie a celkovej RF architektúry.

Ako sa porovnáva s tradičnými anténami?

Výrobcovia majú vo všeobecnosti na zváženie niekoľko anténnych technológií, vrátane pružinových antén, pevných PCB antén a flexibilných FPC antén. Najvhodnejšia možnosť závisí od architektúry produktu, dostupného priestoru, cieľových nákladov, RF požiadaviek a očakávaného objemu výroby.

Pre slúchadlá s nepravidelnou štruktúrou puzdra alebo extrémne obmedzeným vnútorným priestorom môže flexibilná konštrukcia FPC poskytnúť významnú výhodu mechanickej integrácie. Umožňuje konštruktérom antén obísť existujúce komponenty namiesto toho, aby vyžadovali, aby celá štruktúra produktu bola prispôsobená pevnej anténe.

Ako by si mali výrobcovia vybrať správnu anténu?

Výber antény pre slúchadlá by mal začať skôr hotovým produktom ako všeobecným katalógom antén. Nasledujúce faktory môžu pomôcť výrobcom urobiť spoľahlivejšie rozhodnutie.

1. Zmerajte dostupný priestor.Poskytnite presné informácie o dĺžke, šírke, výške, krivkách a okolitých komponentoch dutiny antény.
2. Definujte RF požiadavky.Potvrďte frekvenčný rozsah Bluetooth, predpokladanú komunikačnú vzdialenosť, požiadavky na impedanciu a umiestnenie antény.
3. Zvážte materiály na bývanie.Plast, kov, batérie, tieniace komponenty a iné vodivé štruktúry môžu ovplyvniť výkon RF.
4. Vyhodnoťte mechanické požiadavky.Výrobky vystavené vibráciám, pohybu alebo opakovanému ohýbaniu vyžadujú primeranú flexibilitu a výkon pripevnenia.
5. Vyžiadajte si prototypové vzorky.Testovanie antény vo vnútri skutočného krytu poskytuje zmysluplnejšie výsledky ako nezávislé hodnotenie antény.
6. Preskúmajte výrobné možnosti.V prípade projektov hromadnej výroby posúďte konzistentnosť kvality, RF testovanie, prispôsobenie, dokumentáciu a schopnosť dodávky.

Poskytnutie presných 2D alebo 3D výkresov produktu počas fázy vývoja umožňuje výrobcovi antény efektívnejšie optimalizovať dizajn. Overenie prototypu potom môže pomôcť znížiť riziko objavenia problémov s RF po začatí výroby nástrojov a hromadnej výroby.

Prečo záleží na výrobe a vysokofrekvenčnom testovaní?

Výkon antény vo veľkej miere závisí od konzistencie výroby. Malé odchýlky v rozmeroch, vodivých vzoroch, umiestnení konektora, umiestnení lepidla alebo vlastnostiach substrátu môžu ovplyvniť konečný výsledok RF.

Skúsený výrobca antény by preto mal poskytnúť viac ako len fyzický komponent. RF inžinierstvo, vývoj vzoriek, impedančné prispôsobenie, ladenie, kontrola výroby a technická dokumentácia môžu prispieť k predvídateľnejšiemu procesu vývoja produktu.

Profesionálne vysokofrekvenčné testovanie môže zahŕňať overenie výkonu v anechoickej komore, environmentálne testovanie, teplotné cykly, testy mechanického ohybu a ďalšie postupy kontroly kvality podľa požiadaviek aplikácie.

Pre medzinárodné obstarávanie je dôležitá aj dokumentácia a zabezpečenie kvality. V závislosti od projektu môžu kupujúci potrebovať dokumentáciu o zhode materiálu, inšpekčné správy, informácie o balení, obchodné dokumenty a inú podporu súvisiacu s vývozom.

Často kladené otázky

Q1: Čo je flexibilná anténa pre slúchadlá?

Flexibilná anténa pre slúchadlá je tenká, ohybná RF anténa navrhnutá pre kompaktné bezdrôtové zvukové produkty, ako sú slúchadlá TWS, slúchadlá Bluetooth, slúchadlá s vodivosťou kostí a bezdrôtové náhlavné súpravy. Jeho flexibilný substrát mu umožňuje prispôsobiť sa zakriveným vnútorným povrchom.

Otázka 2: Môže flexibilná anténa pre slúchadlá podporovať Bluetooth 5.3?

áno. Správne navrhnutá 2,4 GHz anténa môže byť použitá s aplikáciami Bluetooth 5.3, keď sú správne implementované RF rozloženie, impedančné prispôsobenie, uzemnenie a podmienky inštalácie.

Q3: Je možné prispôsobiť rozmery antény?

áno. Flexibilné antény je možné prispôsobiť podľa vnútorného priestoru a mechanickej štruktúry produktu. Parametre ako dĺžka, šírka, tvar, hrúbka, dĺžka vodiča, konfigurácia konektora a spôsob inštalácie je možné upraviť podľa požiadaviek projektu.

Q4: Ktoré podkladové materiály sú bežne dostupné?

PI a LCP sú bežne používané materiály flexibilného substrátu antény. Vhodný materiál závisí od požadovaných RF charakteristík, mechanickej pružnosti, teplotných podmienok, požiadaviek na spoľahlivosť a cieľových výrobných nákladov.

Otázka 5: Môže flexibilná anténa používať lepiacu podložku?

áno. Lepiaca podložka môže zjednodušiť inštaláciu tým, že anténu možno pripevniť priamo na zamýšľaný vnútorný povrch. Typ lepidla by sa mal zvoliť podľa prevádzkovej teploty, materiálu krytu, procesu montáže a očakávaných prevádzkových podmienok.

Q6: Aké informácie by mali kupujúci poskytnúť pri požadovaní prispôsobenej antény?

Kupujúci by mali v ideálnom prípade poskytnúť výkresy produktu, dostupný priestor pre anténu, informácie o rozložení dosky plošných spojov, cieľové frekvenčné pásmo, požiadavky na konektory, materiál krytu, polohu inštalácie, mechanické požiadavky a očakávané aplikačné prostredie. Tieto informácie pomáhajú výrobcovi vyvinúť vhodnejšie riešenie antény.

Otázka 7: Prečo by sa mal výkon antény testovať vo vnútri konečného produktu?

Anténa nefunguje samostatne. Batérie, dosky plošných spojov, kovové komponenty, plastové puzdro, uzemňovacie konštrukcie a ľudské telo môžu ovplyvniť výkon RF. Testovanie antény vo vnútri konečného krytu preto poskytuje reálnejšie vyhodnotenie stability pripojenia a celkového bezdrôtového výkonu.

Záver

Rastúci dopyt po menších a inteligentnejších bezdrôtových audio produktoch vytvára čoraz zložitejšie výzvy na integráciu antén. AFlexibilná anténa pre slúchadláponúka efektívne riešenie kombináciou kompaktných rozmerov, mechanickej flexibility, prispôsobiteľnej geometrie a spoľahlivého výkonu Bluetooth RF. V prípade slúchadiel do uší TWS, slúchadiel s vodivosťou kostí, zariadení s pásikom na krk a ďalších kompaktných bezdrôtových produktov môže technológia flexibilnej antény poskytnúť väčšiu voľnosť pri návrhu a zároveň pomôcť výrobcom prekonať preplnené vnútorné štruktúry.

Pre spoločnosti, ktoré získavajú prispôsobené anténne riešenie, môže partnerstvo so skúseným výrobcom zjednodušiť vývoj prototypu, ladenie RF, testovanie a hromadnú výrobu. Ak vyvíjate nové bezdrôtové slúchadlá, slúchadlá TWS alebo audio produkt Bluetooth a potrebujete anténu zodpovedajúcu vašim špecifickým mechanickým a RF požiadavkám,kontaktujte násprediskutovať svoje výkresy, technické špecifikácie, požiadavky na prispôsobenie, vzorky a výrobné plány s tímom inžinierov antén Qianmu.
