Flexibilné slúchadlové antény sú miniatúrne komponenty RF transceivera, ktoré využívajú flexibilné substráty PI/LCP ako základ s vodivými vyžarovacími vzormi vytvorenými leptaním. Sú špeciálne navrhnuté pre slúchadlá TWS Bluetooth, bezdrôtové slúchadlá na uši a slúchadlá s kompaktnými vnútornými dutinami. Na rozdiel od pevných PCB alebo pružinových antén, flexibilné slúchadlové antény ponúkajú vynikajúcu ohybnosť a ultratenké profily, čo im umožňuje prispôsobiť sa vnútorným stenám puzdier slúchadiel, bokom batérie a nepravidelne tvarovaným stopkám uší. To účinne rieši problémy, ako je obmedzený priestor dutiny a obštrukcia signálu spôsobená kovovými konštrukciami.

Shenzhen Qianmu Communication Technology Co., Ltd., ako výrobca antén so sídlom v Shenzhene, sa spolieha na svoje vlastné RF laboratórium pri neustálom zdokonaľovaní konštrukčných riešení antén slúchadiel a slúži ako spoľahlivý dodávateľ pre mnohé značky slúchadiel.

Pracovný princíp

Sú to v podstate miniatúrne planárne komponenty RF žiarenia. Vysokofrekvenčné elektrické signály z bezdrôtového audio modulu sú prenášané do vyžarovacieho obvodu antény, ktorý ich prostredníctvom elektromagnetickej indukcie premieňa na elektromagnetické vlny. Anténa súčasne zachytáva externé elektromagnetické vlny Bluetooth a konvertuje ich späť na elektrické signály na prenos do hlavného riadiaceho čipu, čo umožňuje obojsmerný prenos zvukových dát medzi smartfónmi a slúchadlami. Aby sme optimalizovali výkon v scenároch používania slúchadiel, vylepšili sme napájací bod antény a dizajn prispôsobenia uzemnenia, aby sme znížili stratu absorpcie signálu spôsobenú ľudskou hlavou. Testovací prípad v reálnom svete: Pre rovnaké slúchadlá TWS výmena štandardnej pružinovej antény za našu flexibilnú slúchadlovú anténu Qianmu zvýšila stabilnú vzdialenosť pripojenia cez stenu z 3,2 m na 6,1 m, čím sa znížila pravdepodobnosť odpojenia o 72 % (testovacie údaje zhromaždené v anechoickej komore so skutočným ľudským opotrebením; testovacie správy sú k dispozícii na požiadanie).

Zoznam kompatibilných zariadení

Táto flexibilná anténa pre slúchadlá je široko kompatibilná s rôznymi bezdrôtovými audio terminálmi:

1. Bezdrôtové Bluetooth slúchadlá TWS True (do uší, polodo uší)

2. Slúchadlá Bluetooth s otvoreným zadným uchom, slúchadlá na vedenie vzduchu

3. Bezdrôtové slúchadlá do uší na kostné vedenie, slúchadlá Bluetooth na krk

4. Prídavné slúchadlá na príjem zvuku, bezdrôtové slúchadlá v štýle načúvacích prístrojov

5. Kompaktná náhlavná súprava prenosné bezdrôtové slúchadlá so vstavaným riešením úprav

Kľúčové predajné body

1. Ultra tenké a flexibilné, navrhnuté tak, aby vyhovovali extrémnemu stohovaniu slúchadiel

K dispozícii v hrúbkach 0,12–0,3 mm, s minimálnym polomerom ohybu ≤1,5 ​​mm, podporuje desiatky tisíc ohybových cyklov bez praskania alebo delaminácie medi. Môže sa prilepiť na drieky slúchadiel, strany batérie alebo zakrivené vnútorné steny puzdier, čím sa eliminuje potreba plochých plôch plošných spojov a stavebným inžinierom pomáha zmenšiť veľkosť slúchadiel.

Aktuálne foto: Test viacuhlového ohybu antény v reálnom čase

2. Stabilný výkon RF znižuje odpojenia a oneskorenia

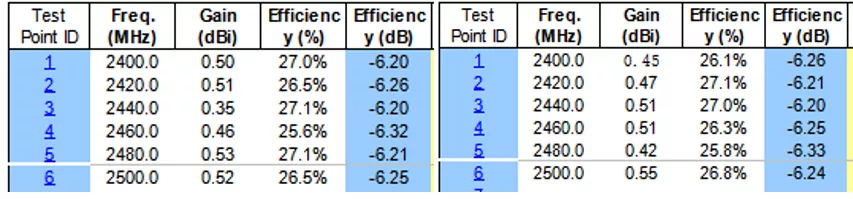

Tím Qianmu Communications RF dokončil simuláciu impedančného prispôsobenia v predstihu, čím dosiahol slúchadlovú anténu VSWR ≤1,8 a vysokú účinnosť vyžarovania signálu. To účinne zmierňuje zoslabenie signálu spôsobené obštrukciou hlavy počas nosenia, čím sa znižuje zasekávanie zvuku pri behu a dochádzaní.

3. Vybavený vysokoteplotným lepidlom pre jednoduchú automatizovanú montáž

Zadná strana antény je vybavená obojstranným lepidlom odolným voči vysokej teplote, čo umožňuje rýchle a bezpečné pripevnenie jednoduchým odlepením ochrannej fólie – nie sú potrebné žiadne svorky ani skrutky. Tento dizajn je ideálny pre rýchlu montáž na výrobných linkách, čím sa znižuje čas potrebný na inštaláciu.

4. Vysoké prispôsobenie (výhoda priameho zásobovania z výroby)

Ako výrobca antény slúchadiel v Číne podporujeme prispôsobenie 外形轮廓 (外形), ladenie frekvenčného pásma (predovšetkým 2,4 GHz Bluetooth, rozšíriteľné), dĺžku vodiča, typ terminálu (U.FL, pocínované kontakty) a materiál substrátu (PI pre ekonomickú triedu / LCP pre high-end). Ponúkame výrobu vzoriek pre malé série a spoľahlivé dodacie lehoty pre veľkoobjemové zákazky.

5. Prísna kontrola kvality, vysoká konzistencia

Každá séria antén slúchadiel prechádza vzorkovaním a testovaním v RF anechoickej komore, ako aj testom cyklovania pri vysokej nízkej teplote a testom starnutia v ohybe, čím sa eliminujú odchýlky vo výkone série a sú vhodné na dlhodobú masovú výrobu značkových slúchadiel.

Technické špecifikácie

Flexibilná anténa pre slúchadlá vs. bežné riešenia antén v priemysle

Mnoho výrobcov slúchadiel má problémy s výberom antén, roztrhané medzi pružinovými anténami, pevnými PCB anténami a keramickými anténami. Na základe testovania v reálnom svete v rámci tisícok projektov slúchadiel sme zostavili jasné a intuitívne porovnanie:

Ak majú vaše slúchadlá obmedzený vnútorný priestor, nepravidelné tvary puzdra alebo vyžadujú vysokú konzistenciu pri hromadnej výrobe, flexibilná anténa pre slúchadlá je optimálnym riešením. Ako originálny výrobca so sídlom v Shenzhene dokáže Qianmu Communications rýchlo optimalizovať dizajn antény podľa vášho prototypu.

Zariadenie na testovanie RF anechoickej komory

Ako si vybrať správnu flexibilnú anténu pre slúchadlá

Mnoho inžinierov obstarávajúcich slúchadlá často robí chyby pri výbere modelov. Na základe dlhoročných skúseností so službami dodávateľov uvádzame štyri kľúčové kritériá výberu:

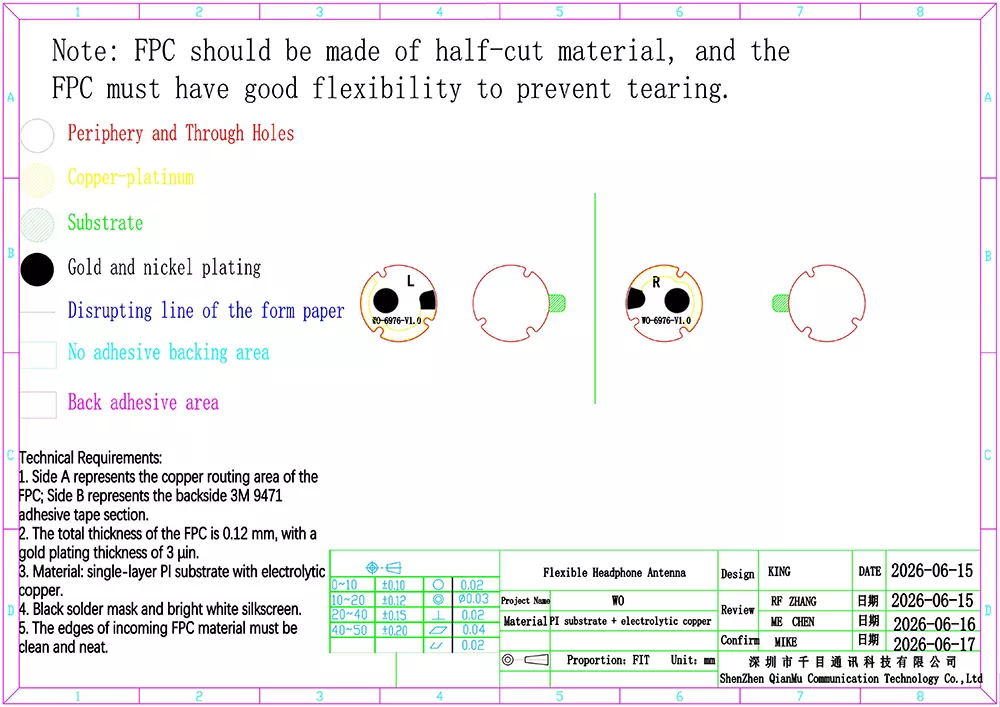

1. Uprednostnite potvrdenie dostupného vnútorného priestoru v slúchadle a poskytnite 3D nákresy dĺžky, šírky, výšky a štruktúry dutiny. Posúdime maximálne rozmery antény a povolené oblasti ohybu. Nekupujte priamo štandardné štandardné antény, pretože to s vysokou pravdepodobnosťou povedie k slabému signálu.

2. Jasne definujte ciele environmentálneho využitia. V prípade produktov zameraných na športové a outdoorové slúchadlá vyberte verzie optimalizované pre odolnosť proti ohybu a odolnosť voči vibráciám; pre exportné produkty vopred potvrďte požiadavky na environmentálnu certifikáciu cieľového trhu.

3. Venujte pozornosť službám podpory ladenia RF – jednoduché zakúpenie flexibilnej antény pre slúchadlá nezaručuje použiteľnosť! Bez správneho prispôsobenia a vyladenia antény môžu aj tie najlepšie materiály viesť k oneskoreniu výkonu. Vyberte si výrobcu s internými RF inžiniermi, a nie len sprostredkovateľa.

4. Pred zadaním oficiálnej objednávky nám pošlite vzorku na testovanie. Vyrobíme prototyp antén pre testovanie na mieste u zákazníka. Hromadná výroba sa začne až po úspešnom testovaní, čím sa minimalizujú vývojové riziká.

FAQ

Q1: Podporuje anténa slúchadiel vlastnú veľkosť?

Odpoveď: Áno, podporujeme prispôsobenie. Ako továreň môžeme tvarovať a prispôsobiť vonkajšie rozmery, dĺžku vedenia a typ terminálu podľa vnútornej štruktúry slúchadiel. Môžete poskytnúť 2D / 3D výkresy a my vyhodnotíme návrh a vyrobíme vzorky.

Q2: Aké je minimálne množstvo objednávky (MOQ) pre antény slúchadiel?

Odpoveď: Štandardné antény pre slúchadlá na sklade s nízkym MOQ; vlastné vzorky dostupné v malých množstvách a MOQ pre objednávky hromadnej výroby je možné dohodnúť. V prípade otázok neváhajte kontaktovať náš predajný tím.

Q3: Môžete poskytnúť správu o teste antény RF?

A: Áno. Každá šarža produktov sa dodáva s údajmi z továrenských testov a na požiadanie zákazníka môžeme poskytnúť aj správy o kontrolách tretích strán, čím sa zabezpečí úplná sledovateľnosť dokumentácie.

Otázka 4: Môže byť anténa slúchadiel kompatibilná s modulom Bluetooth 5.3?

Odpoveď: Plne kompatibilné. Flexibilná anténa pre slúchadlá funguje v štandardnom pásme 2,4G ISM a je kompatibilná s celou sériou audio modulov Bluetooth 5.0/5.1/5.2/5.3.

Q5: Aké dokumenty je možné poskytnúť na export produktu?

Odpoveď: Môžeme poskytnúť proforma faktúry, baliace zoznamy, správy RoHS a CE, obchodné licencie a ďalšie dokumenty na splnenie požiadaviek na colné odbavenie v rôznych krajinách.
