Reflektorová anténa

Anténa reflektora, známa aj ako dekoratívna reflektorová alebo maskovaná anténa základnej stanice reflektora, je vonkajšia smerová externá komunikačná anténa. Jeho kryt presne kopíruje dizajn bodových svetiel vonkajšieho osvetlenia a integruje 4G/5G RF radiačné jednotky do tela lampy, čím kombinuje prenos a príjem signálu s vylepšením mestskej krajiny. Eliminuje potrebu dodatočných signálnych veží a môže byť inštalovaný na strechách, fasádach budov alebo platformách, čím zásadne rieši bežné problémy, ako je vizuálna rušivosť a majetkové obmedzenia v prístupe na stavbu spojené s tradičnými anténami. Táto anténa od Qianmu Communications je širokopásmová duálne polarizovaná smerová anténa základňovej stanice, ktorá slúži ako základná RF komponenta špeciálne navrhnutá pre vnútorné a vonkajšie spoločné projekty hlbokého pokrytia. Na rozdiel od jednoduchých napodobenín dostupných na trhu má naša anténa optimalizovanú elektromagnetickú izoláciu v štruktúre dutiny, ktorá zaisťuje, že puzdro lampy nebráni RF žiareniu. Poskytuje vynikajúcu estetiku maskovania a vysoký výkon RF, vďaka čomu je vhodný pre projekty modernizácie komunikačnej infraštruktúry po celom svete.

Pracovný princíp

1. Základné princípy prenosu a príjmu signálu

Celá anténa reflektora sa skladá zo štyroch hlavných komponentov: RF radiačná jednotka, kovový reflexný zadný panel, vodotesný kamuflážny kryt a duálne konektory typu N.

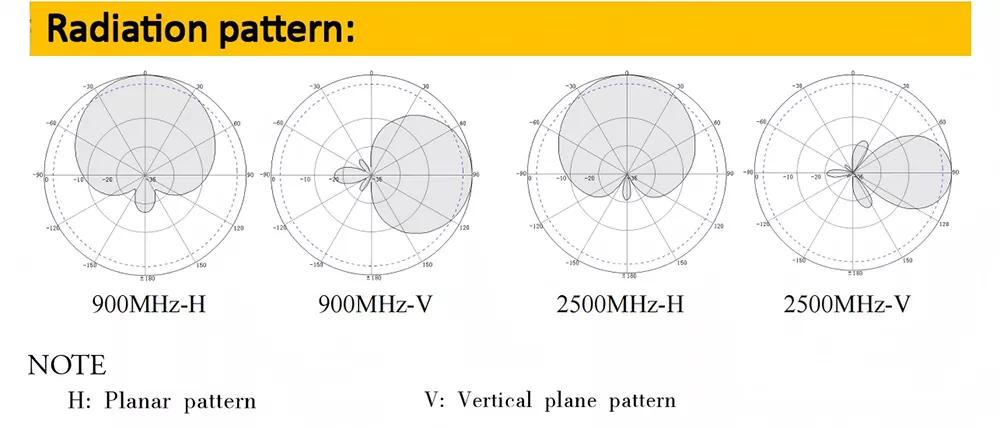

①Prenos signálu: Zariadenie RRU vydáva vysokofrekvenčné elektrické signály, ktoré sa prenášajú cez dva N-K konektory do vnútorných hliníkových vyžarovacích prvkov v anténe. Tieto signály sú konvertované na elektromagnetické vlny v rozsahu 698-3600 MHz rezonančnými dutinami a potom vyžarované smerom von cez 65° horizontálne smerovaný lúč, ktorý presne pokrýva podlahy cieľovej budovy.

②Príjem signálu: Upstream elektromagnetické vlny vysielané mobilnými telefónmi a zariadeniami internetu vecí v budove sú všesmerovo zachytené anténou. Reflektor zhromažďuje a filtruje rušivé signály, premieňa elektromagnetické vlny na elektrické signály, ktoré sa prenášajú späť do zariadenia základňovej stanice, čím sa dokončuje obojsmerná komunikácia.

2. Kamuflážna škrupina s optimalizovaným jadrom pre netlmenie signálu

Väčšina lacných antén používa štandardné plastové kryty, čo vedie k strate RF presahujúcej 15 %, čo vedie k slabým signálom a pomalým sieťovým rýchlostiam na okrajoch buniek. Továreň Qianmu Communications nezávisle vyvinula modifikované priehľadné vlnové puzdro UABS, pričom laboratórne merania ukázali stratu RF len 6,2 %. V kombinácii s vrstveným hliníkovým vyžarovacím poľom sa vyhýba tieniacemu efektu spôsobenému kovovými konzolami v konvenčných krytoch, čím sa za rovnakých podmienok dosahuje 30% zvýšenie rýchlosti sťahovania siete. Na požiadanie sú k dispozícii nespracované údaje o meraní z vektorových sieťových analyzátorov.

Technické špecifikácie

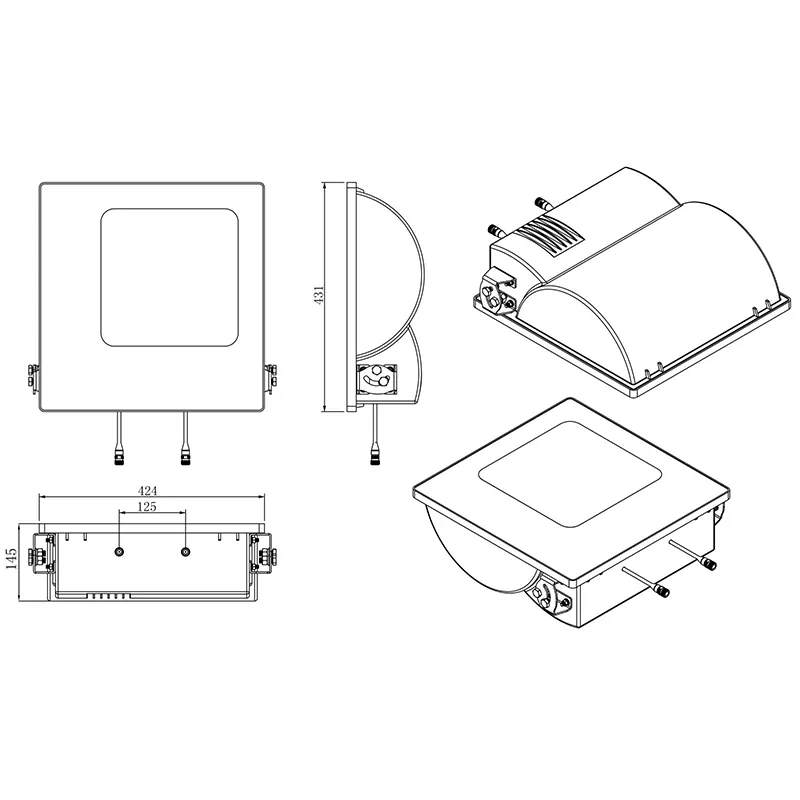

Mechanické konštrukčné parametre

Sprievodca nákupom a výberom

1. Uprednostnite potvrdenie pokrytia frekvenčného pásma. Pre hlavné čínske pásmo 5G 3,5 GHz je nevyhnutné vybrať širokopásmové reflektory podporujúce 1710-3600 MHz. Staršie antény s maximálnou frekvenciou 2700 MHz nedokážu podporovať súčasné siete 5G a neskôr budú vyžadovať úplnú výmenu, čo výrazne zvýši náklady na projekt.

2. Overte skutočné RF parametre a odmietnite zavádzajúce špecifikácie. Pred nákupom požiadajte dodávateľov, aby poskytli namerané krivky vektorového sieťového analyzátora pre rovnaký model so zameraním na overenie troch kľúčových ukazovateľov: zisk, VSWR a pomer medzi prednou a zadnou stranou. Nízkonákladové produkty na trhu často preháňajú zisk, výsledkom čoho je skutočná vzdialenosť pokrytia znížená o viac ako 40 %.

3. Dôraz na vonkajšiu ochranu a materiály: V pobrežných oblastiach s častými dažďami a tajfúnmi sa musia používať tlakovo liate hliníkové vibrátory kombinované s krytmi UABS odolnými voči poveternostným vplyvom. Vibrátory z tenkého železného plechu a bežné plastové kryty budú trpieť koróziou a vniknutím vody po 1-2 rokoch, čo má za následok extrémne vysoké náklady na údržbu v priebehu času.

4. Vyberte výrobcov s vlastným výskumom, vývojom a výrobnými kapacitami. Sprostredkovateľom chýba výskum a vývoj, kontrola kvality a nemôžu poskytovať prispôsobenie, testovacie správy ani popredajnú technickú podporu. Priame prepojenie s originálnymi výrobcami umožňuje synchronizované dodávky pomocných materiálov, prispôsobené parametre, rýchly popredajný servis a stabilné dodávky pri veľkoobjemových zákazkách.

FAQ

Otázka 1: Ktoré komunikačné frekvenčné pásma úplne pokrýva táto anténa reflektora? Podporuje 5G?

Odpoveď: Anténa funguje vo frekvenčných pásmach 698-960 MHz a 1710-3600 MHz, plne kompatibilná so všetkými pásmami 2G GSM, 3G UMTS a 4G LTE. Podporuje bežné domáce 5G NR pásma N41/N78, ako aj hlavné 5G pásma v zámorských krajinách. Jediné nasadenie umožňuje spoločné pokrytie 4G+5G bez potreby fázovej výmeny antény.

Q2: Podporuje prispôsobenie OEM / ODM? Ktoré parametre je možné upraviť?

Odpoveď: Ako továreň pri zdroji ponúkame služby prispôsobenia v plnom rozsahu: nastaviteľný zisk antény, šírka lúča, typ konektora (N/4,3-10), farba krytu a logo na hodvábnej obrazovke. Pre špeciálne úzkopásmové zámorské projekty môže náš R&D tím preladiť RF oscilátor.

Q3: Podporuje spoločnosť audity továrne na mieste? Môže poskytnúť kvalifikačné dokumenty?

Odpoveď: Shenzhen Qianmu Communication Technology Co., Ltd. ponúka návštevníkom prehliadky továrne po predchádzajúcej dohode deň vopred, čo umožňuje prístup do výrobného zariadenia, výrobných liniek a RF laboratória. Úplné certifikácie ISO, CE, FCC a RoHS spolu s testovacími správami tretích strán sú k dispozícii bezplatne v elektronickom formáte; Originálne tlačené kópie s úradnými pečaťami možno poskytnúť na účely ponukového konania.
