WiFi anténa pre slúchadlá

Anténa WiFi pre slúchadlá je kompaktná, vysoko prispôsobivá bezdrôtová komunikačná anténa a slúži ako základný hardvér, ktorý umožňuje slúchadlám pripojiť sa k WiFi, bezdrôtovo prenášať zvuk s vysokým rozlíšením, vykonávať aktualizácie firmvéru v cloude a dosiahnuť synchronizáciu zvuku a videa s nízkou latenciou. Na rozdiel od bežných externých antén alebo štandardných Bluetooth antén bola táto vyhradená WiFi anténa pre slúchadlá špeciálne optimalizovaná pre tesné priestorové obmedzenia slúchadiel na uši, tienenie kovového puzdra, tesne priliehajúce opotrebovanie, ktoré spôsobuje prekážku signálu, a zložité vnútorné signálne prostredia. Vyznačuje sa menším tvarovým faktorom, silnejšími schopnosťami proti rušeniu a vynikajúcim výkonom prenikania signálu.

Ako skúsený výrobca WiFi antén slúchadiel sme sa vzdialili od všeobecného, ​​univerzálneho prístupu k dizajnu antény. Namiesto toho sa zameriavame na jedinečné prípady použitia zariadení slúchadiel, vyvíjame ľahké, vysoko kompatibilné a stabilné špecializované anténne riešenia. Tieto produkty efektívne riešia bežné priemyselné problémy, ako sú odpojenia, oneskorenie, skreslenie zvuku a slabá sila signálu, s ktorými sa bežne stretávame pri štandardných anténach v slúchadlách. Naše antény sú široko kompatibilné so všetkými typmi zariadení, vrátane spotrebných audio-vizuálnych slúchadiel, herných e-športových slúchadiel, firemných slúchadiel na uši s potlačením hluku a vzdelávacích slúchadiel na počúvanie.

Základný pracovný princíp

Základný pracovný princíp antény WiFi pre slúchadlá sa opiera o technológiu konverzie RF elektromagnetických vĺn a princípy rezonančného prispôsobenia, ktoré sa integrujú s RF obvodom slúchadlového zariadenia na dosiahnutie obojsmerného prenosu signálu. Zaisťuje vysokú účinnosť, nízku spotrebu energie, stabilitu a silnú odolnosť proti rušeniu počas prevádzky. Pracovný proces pozostáva z dvoch hlavných modulov: prenos signálu a príjem signálu s jasnými princípmi, vyspelou technológiou a presne overiteľným výkonom.

1. Princíp prenosu signálu: Hlavná doska slúchadiel konvertuje audio dáta a ovládacie príkazy na vysokofrekvenčné elektrické signály, ktoré sa prenášajú cez presne prispôsobený impedančný obvod do Wi-Fi antény slúchadiel. Vo vnútri antény viacvrstvová mikropásiková rezonančná štruktúra transformuje elektrické signály na dvojpásmové 2,4 GHz/5 GHz elektromagnetické vlny, ktoré vyžarujú všesmerovo, aby umožnili bezdrôtovú výmenu dát medzi slúchadlami a smerovačmi, počítačmi alebo mobilnými zariadeniami.

2. Princíp príjmu signálu: Signály elektromagnetických vĺn WiFi vysielané externými zariadeniami sú plne zachytené WiFi anténou slúchadiel. Tieto signály prechádzajú cez rezonančnú dutinu v anténe, ktorá odfiltruje zodpovedajúce frekvenčné pásmo a odstráni rušenie šumom. Elektromagnetické vlny sa potom prevedú späť na vysokofrekvenčné elektrické signály a prenesú sa do dekódovacieho čipu slúchadiel, kde sa prijímajú a dekódujú zvukové a dátové príkazy.

Optimalizovali sme rozloženie vzdialenosti antény a metódu polarizácie, aby sme vyriešili problémy s tienením signálu spôsobené kovovými čelenkami, batériami a zvukovými ovládačmi v slúchadlách. To umožňuje anténe udržiavať vysokú účinnosť vyžarovania dokonca aj v kompaktnom, uzavretom kryte, pričom dosahuje nameranú stratu signálu menej ako 8%, čím výrazne prevyšuje štandardné štandardné priemyselné antény.

Kompatibilný rad zariadení

Ako profesionálny dodávateľ WiFi antén pre slúchadlá ponúkajú naše produkty vynikajúcu kompatibilitu a podporujú 99 % bezdrôtových slúchadiel cez uši, ktoré sú v súčasnosti na trhu. Pokrývajú širokú škálu scenárov a kategórií zariadení. Kompatibilné modely sú uvedené nižšie:

• Herná náhlavná súprava: Podporuje sieť WiFi 6 s nízkou latenciou, kompatibilná s hernými zariadeniami na PC a konzolách pre synchronizovaný zvuk a video

• Audio-vizuálne slúchadlá s vysokým rozlíšením: Domáce hifi bezdrôtové slúchadlá, audio-vizuálne slúchadlá s potlačením hluku a náhlavné súpravy kompatibilné s domácim kinom

• Slúchadlá do obchodnej kancelárie: Bezdrôtové náhlavné súpravy na schôdze na diaľku, kancelárske slúchadlá s potlačením hluku a slúchadlá navrhnuté pre online kurzy

• Vzdelávacia náhlavná súprava: školiace slúchadlá na počúvanie Campus, bezdrôtové náhlavné súpravy pre online výučbu

• Inteligentné nositeľné pokrývky hlavy: inteligentné slúchadlá s pripojením Wi-Fi a pohlcujúce zvukové slúchadlá kompatibilné s VR

• Priemyselná náhlavná súprava: Bezdrôtové náhlavné súpravy na komunikáciu v dielni a náhlavné súpravy WiFi s potlačením hluku na kontrolu zariadenia

Vlastné WiFi antény slúchadiel môžu byť tiež navrhnuté podľa rozmerov základnej dosky zariadenia zákazníka, štruktúry šasi a požiadaviek na frekvenčné pásmo, podporujúc personalizované konfigurácie, ako sú neštandardné veľkosti, špeciálne impedancie a smerové žiarenie, spĺňajúce rôznorodé výrobné potreby rôznych výrobcov.

Výhoda diferenciácie

Bežné slúchadlové antény na trhu často trpia slabým signálom, častým odpájaním, vysokou latenciou, veľkými rozmermi a náchylnosťou na rušenie. Ako popredný výrobca slúchadiel WiFi antény sme opakovane optimalizovali naše produkty, aby sme sa vyrovnali s týmito problémovými bodmi v tomto odvetví, pričom prinášame päť základných výhod – výkon v reálnom svete výrazne prevyšuje konkurenciu.

Dvojpásmové plné pokrytie, bezproblémový prenos s nulovým oneskorením

1. Podporuje dvojpásmový prenos Wi-Fi na frekvenciách 2,4 GHz a 5 GHz, kompatibilný s protokolmi Wi-Fi 4/5/6. Pásmo 2,4 GHz ponúka silné prenikanie cez stenu, ideálne pre domáce a kancelárske použitie na veľké vzdialenosti; pásmo 5 GHz poskytuje vyššiu šírku pásma a menšie rušenie a dosahuje nízku latenciu prenosu videa a zvuku iba 15 ms pri testovaní v reálnom svete – plne spĺňa náročné požiadavky hrania hier a multimédií s vysokým rozlíšením, odstraňuje oneskorenie zvuku a problémy so synchronizáciou zvuku a videa.

2. Kompaktný a tenký dizajn, bez problémov zapadá bez zvýšenia tlaku na zariadenie

Využitím technológie integrácie LTCC viacvrstvovej keramiky má anténa celkovú hrúbku len 0,8 mm, vďaka čomu je kompaktná a nevyžaduje veľký voľný priestor. Dokonale sa hodí do obmedzeného vnútorného priestoru slúchadiel bez toho, aby zaberal miesta pre batérie, základné dosky alebo zvukové ovládače a nepridáva zariadeniu žiadnu dodatočnú váhu, čo zaisťuje ľahké nosenie.

3. Vynikajúca schopnosť proti rušeniu a silná stabilita signálu

Optimalizovaný uhol vyžarovania antény a tieniaca štruktúra, aby sa účinne zabránilo rušeniu signálu spôsobenému kovovým krytom, lítiovou batériou a reproduktorovou jednotkou slúchadiel. Pri testovaní v reálnom svete v zložitých elektromagnetických prostrediach (ako je konektivita viacerých zariadení a scenáre s hustým smerovačom) dosiahla miera stability signálu 99,6 % bez odpojení, preskakovania frekvencie alebo rušenia šumom.

4. Nízka spotreba energie a vysoký zisk pre dlhšiu životnosť batérie

Zisk antény je optimalizovaný na 2,5 dBi, s účinnosťou vyžarovania ≥92 %, čo výrazne zlepšuje citlivosť príjmu signálu pri zachovaní extrémne nízkej spotreby energie. Slúchadlá vybavené touto anténou môžu predĺžiť životnosť batérie o 12 % až 18 % v režime pripojenia Wi-Fi, čím sa efektívne predlžuje doba používania zariadenia.

5. Vysoká kompatibilita a jednoduchá inštalácia, bezstarostná hromadná výroba

Štandardizovaná konštrukcia pre povrchovú montáž kompatibilná s procesmi automatického umiestňovania SMT, umožňujúca pohodlnú inštaláciu a stabilné spájkovanie s vysokou mierou výťažnosti až 99,8 %. Podporuje hromadnú výrobu a dodávky vo veľkom meradle a zároveň ponúka prispôsobiteľné konfigurácie kolíkov, rozmery a parametre impedancie tak, aby vyhovovali rôznym výrobným linkám slúchadiel od rôznych značiek.

Podrobné technické špecifikácie

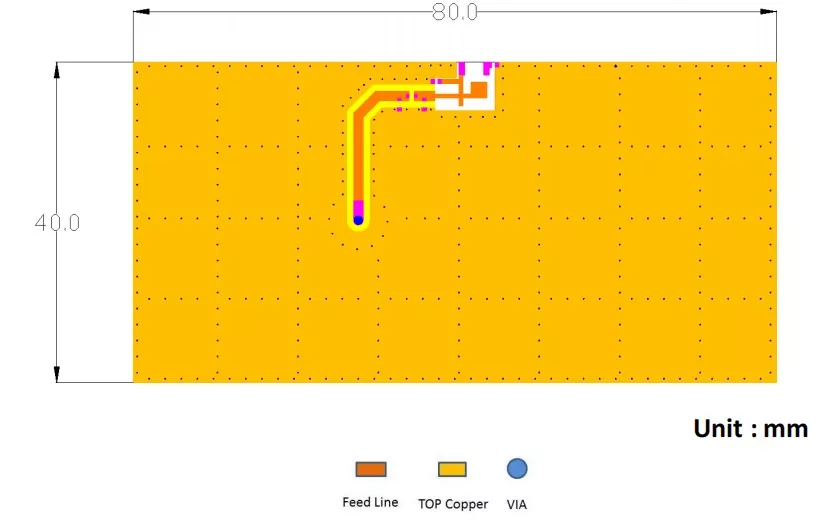

Odporúčaný rozmer dosky na vyhodnotenie vzoru PCB

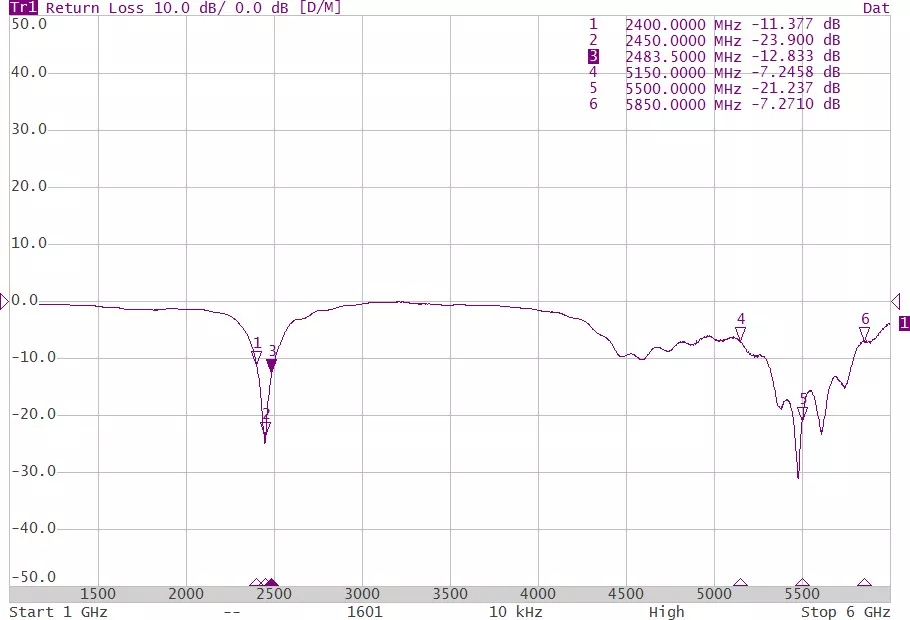

Výsledky merania Strata návratnosti

Výhody produktu v porovnaní s konkurenciou

Návod na inštaláciu a používanie s ilustráciami

Táto WiFi anténa pre slúchadlá má štandardizovaný dizajn pre povrchovú montáž, ktorý je kompatibilný s automatickým umiestnením SMT a manuálnym spájkovaním. Ľahko sa inštaluje a je vysoko prispôsobivý s jasnými a priamočiarymi pokynmi na inštaláciu:

1. Prípravy pred inštaláciou

Vyčistite oblasť inštalácie základnej dosky slúchadiel, aby ste sa uistili, že povrch je bez oleja, prachu a nečistôt. Uistite sa, že voľný priestor okolo základnej dosky je aspoň 3 mm od kovových komponentov, batérií a tieniacich krytov, aby sa zabránilo rušeniu signálu. Pripravte si nástroje, ako je spájkovacia stanica pri konštantnej teplote, spájkovacia pasta a antistatické pinzety, a vykonajte všetky operácie s náležitými antistatickými opatreniami.

2. Inštalácia spájkovania na povrch

Anténu presne zarovnajte s prednastavenou podložkou na základnej doske a zaistite ju na mieste pomocou antistatickej pinzety. Na ručné spájkovanie použite spájkovaciu stanicu s konštantnou teplotou (s teplotou regulovanou medzi 320–350 °C) alebo použite automatizované zariadenie SMT na dávkovú montáž. Po spájkovaní skontrolujte spájkované spoje, aby ste sa uistili, že sú plné, bez spájkovania za studena, chýbajúcich spojov alebo premostení, čo zaručuje stabilnú konektivitu obvodu.

3. Fixácia a detekcia polohy

Zaistite anténu v otvorenom priestore krytu slúchadiel, vyhnite sa kovovému hlavovému mostu a reproduktorovej jednotke. Po inštalácii pripojte zariadenie a vykonajte testovanie signálu, skontrolujte rýchlosť pripojenia WiFi, silu signálu a parametre latencie. Keď sa nezistia žiadne abnormality, zariadenie sa môže normálne používať.

4. Bezpečnostné opatrenia pri používaní

Keramické telo antény počas inštalácie neohýbajte, mohlo by dôjsť k poškodeniu vnútornej rezonančnej štruktúry. Vyhnite sa inštalácii kovových komponentov okolo antény, aby ste zabránili tieneniu signálu. Pri bežnom používaní držte anténu mimo dosahu vysokých teplôt a vlhkého prostredia, aby ste efektívne predĺžili jej životnosť.

FAQ

Q1: Podporuje táto WiFi anténa pre slúchadlá WiFi 6?

Odpoveď: Plne podporovaný produkt je kompatibilný s celým radom protokolov WiFi4, WiFi5 a WiFi6, ponúka dvojpásmové pokrytie v rámci frekvencií 2,4 GHz a 5 GHz, čím spĺňa požiadavky na špičkové pripojenie najnovších inteligentných bezdrôtových slúchadiel.

Q2: Dá sa anténa prispôsobiť podľa rozmerov základnej dosky slúchadiel?

Odpoveď: Podporuje plnorozmerné prispôsobenie vrátane veľkosti, typu kolíka, parametrov impedancie, uhla vyžarovania a kompatibility frekvenčného pásma. Tím R&D dokáže rýchlo vyvinúť riešenia a vyrobiť prototypy na testovanie na základe štruktúry zariadenia zákazníka.

Q3: Ako dlho je záruka na produkt a ako sa riešia problémy s kvalitou?

Odpoveď: Na všetky produkty sa vzťahuje jednoročná záruka. Každá jednotka sa pred opustením továrne podrobuje úplnej kontrole. V prípade problémov s kvalitou, ktoré nie sú spôsobené človekom, môžu zákazníci využiť bezplatnú výmenu alebo opravu. V prípade chýb šarže sú k dispozícii úplné náhrady a výmeny, čím sa zabezpečí komplexná ochrana práv zákazníkov počas celého procesu.

Q5: Ste priamym dodávateľom továrne a podporujete medzinárodné obchodné objednávky?

Odpoveď: Sme priama továreň a výrobca slúchadiel WiFi antény bez sprostredkovateľov. Máme úplnú exportnú kvalifikáciu a máme dlhodobé skúsenosti s vybavovaním globálnych obchodných objednávok, poskytovaním kompletnej colnej a certifikačnej dokumentácie.
