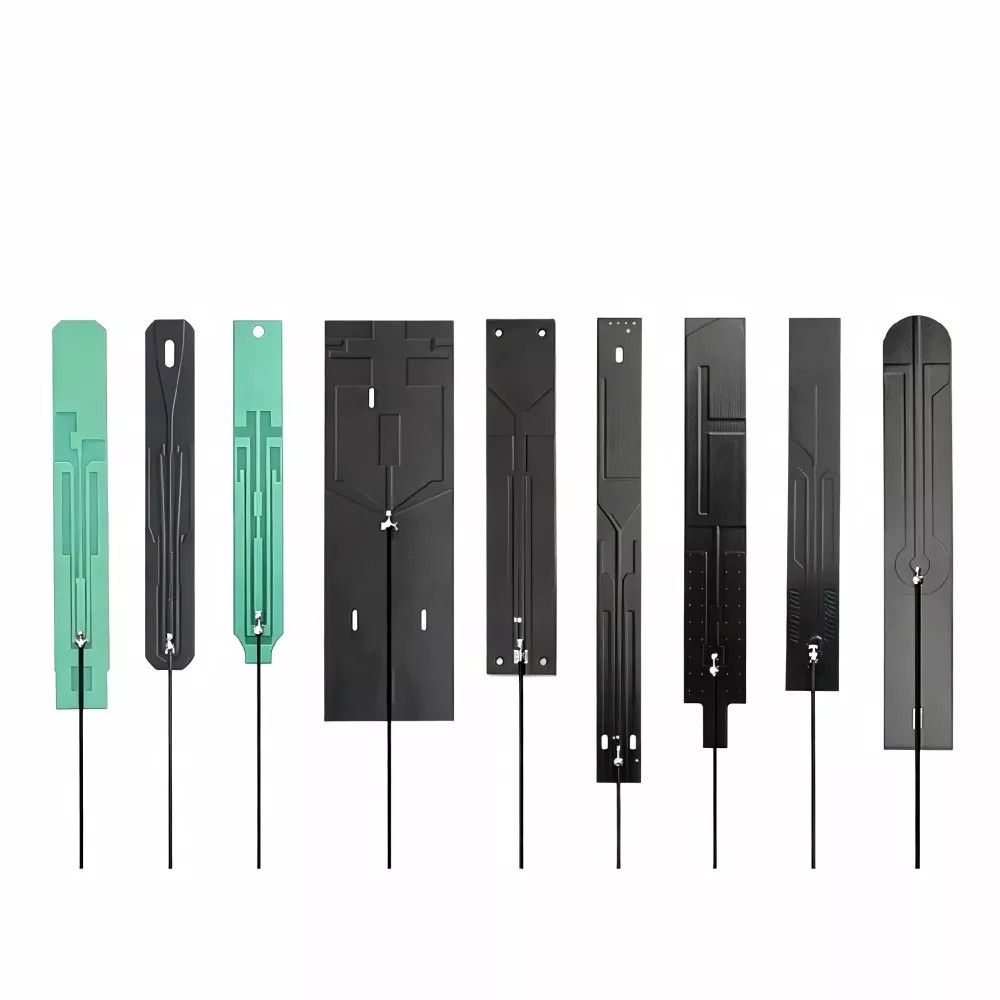

Vysokovýkonná PCB anténa pre spoľahlivé bezdrôtové pripojenie

Antény PCB integrujú vyžarovací prvok do dosky plošných spojov, čo z nich robí potenciálnu možnosť pre elektronické produkty s definovaným rozložením dosiek a obmedzeným priestorom pre samostatné komponenty antény. Návrh môže zjednodušiť integráciu komponentov za predpokladu, že sa riadne zváži rozloženie obvodu a RF požiadavky.

Qianmuposkytuje anténne riešenia pre vstavané bezdrôtové aplikácie. Výber vhodného dizajnu si vyžaduje zváženie prevádzkovej frekvencie, dostupnej plochy dosky, základnej dosky, materiálov krytu a cieľového RF výkonu zariadenia. Tieto faktory sa najlepšie vyhodnocujú vo fáze návrhu hardvéru, aby sa minimalizovali zmeny rozloženia, ktorým sa dá počas vývoja vyhnúť.

Úvahy o dizajne a integrácii

Anténa PCB používa vodivý vzor zabudovaný do dosky plošných spojov. Jeho geometria a elektrické charakteristiky závisia od cieľovej frekvencie, dostupných rozmerov a štruktúry okolitého obvodu.

Na rozdiel od antény namontovanej oddelene od základnej dosky je tento dizajn úzko spojený s rozhodnutiami o rozložení PCB. Vyžarovací prvok, prívodný bod, základná rovina a blízke komponenty môžu ovplyvniť konečný výkon.

Pri hodnotení antény pre nový projekt zvážte nasledovné:

• Frekvenčný rozsah:Definujte požadované prevádzkové pásmo a šírku pásma podľa bezdrôtovej aplikácie.

• Rozloženie dosky:Vyhraďte dostatočný priestor pre anténny prvok a jeho odporúčanú voľnú plochu.

• Pozemná rovina:Posúďte základnú štruktúru dosky a jej vplyv na impedanciu a žiarenie.

• Umiestnenie komponentov:Zvážte blízkosť batérií, displejov, konektorov, káblov a kovových častí.

• Impedančné prispôsobenie:Počas testovania prototypu ponechajte priestor na párovanie komponentov a RF ladenie.

• Kompatibilita krytu:Vyhodnoťte účinky materiálov krytu, montážnych pozícií a vnútorných štruktúr.

Anténa by sa mala vyhodnotiť v rámci zamýšľanej konfigurácie zariadenia, pretože zmeny dosky plošných spojov alebo krytu môžu ovplyvniť RF správanie.

Typické aplikácie

Konštrukcia vstavaných antén môže byť vhodná pre rôzne bezdrôtové produkty, ak sú frekvenčné požiadavky, usporiadanie obvodu a podmienky inštalácie kompatibilné.

IoT a pripojené zariadenia

Senzorové uzly, inteligentné domáce zariadenia a iná pripojená elektronika môžu používať antény integrované do dosky, ak PCB poskytuje dostatočný priestor a vhodnú zemnú referenciu. Pri výbere je potrebné zvážiť komunikačné pásmo a konečný kryt.

Produkty Wi-Fi a Bluetooth

Bezdrôtové periférne zariadenia a kompaktné elektronické zariadenia môžu používať integrovanú anténu na komunikáciu na krátku vzdialenosť. Výkon by sa mal kontrolovať v porovnaní s požadovaným frekvenčným pásmom a RF cieľmi hotového produktu.

Bezdrôtové moduly a riadiace dosky

Komunikačné moduly a elektronické riadiace systémy môžu umiestniť anténu priamo na dosku plošných spojov. Návrh musí zodpovedať rozloženiu modulu, umiestneniu komponentov a zamýšľanému prevádzkovému prostrediu.

Priestorovo obmedzená elektronika

V prípade kompaktných zariadení je potrebné posúdiť dostupnú plochu antény spolu s batériami, displejmi, konektormi a inými komponentmi. Malý kryt automaticky neznamená, že integrovaný dizajn bude poskytovať dostatočný RF výkon.

Výkon a overenie RF

Výkon antény závisí od interakcie medzi vyžarujúcou geometriou, základnou rovinou, štruktúrou napájania, prispôsobením impedancie a okolitými materiálmi. Dizajn testovaný na hodnotiacej doske sa môže po inštalácii do hotového produktu správať inak.

Pri validácii prototypu by sa preto malo používať reprezentatívne usporiadanie PCB a tam, kde je to možné, aj zamýšľaný kryt. V závislosti od aplikácie môžu inžinieri vyhodnotiť VSWR, impedanciu, zisk, šírku pásma a vyžarovací diagram podľa vopred definovaných kritérií prijatia.

Včasné vysokofrekvenčné testovanie môže pomôcť identifikovať obmedzenia rozloženia skôr, ako sa stanú nákladnejšie na nápravu počas prípravy výroby.

Informácie pre vlastné projekty

Poskytnutie jasných technických požiadaviek pomáha posúdiť realizovateľnosť vlastného dizajnu a včas identifikovať potenciálne problémy s integráciou.

Na úvodné hodnotenie si pripravte nasledujúce informácie, ak sú k dispozícii:

• Požadované frekvenčné pásmo a bezdrôtový protokol

• Rozmery PCB a dostupná plocha antény

• Informácie o zemnej rovine a napájacom bode

• Materiál krytu a blízke polohy komponentov

• Cieľové RF parametre a požiadavky na test

• Množstvo prototypu a odhadovaný objem výroby

Ak sa obvodová doska stále vyvíja, pred dokončením rozloženia by sa malo zvážiť umiestnenie antény. To dáva hardvérovým a RF tímom príležitosť koordinovať oblasť antény, pozemnú štruktúru a okolité komponenty.

Tam, kde hlavná doska plošných spojov nemôže pojať požadovanú štruktúru antény, môže byť vhodné zvážiť alternatívnu konfiguráciu. Konečná voľba by mala odrážať mechanické obmedzenia zariadenia, RF ciele a výrobné požiadavky.
