Ako môže správna anténa NB-IoT zlepšiť konektivitu a spoľahlivosť pre priemyselné zariadenia internetu vecí

Qianmu, profesionálny výrobca antén, ktorý sa špecializuje na riešenia bezdrôtovej komunikácie, poskytujeAnténa NB-IoTnavrhnuté na podporu spoľahlivej konektivity pre priemyselné zariadenia internetu vecí, inteligentné meracie systémy a vonkajšie ovládacie skrine. Vďaka pokrytiu celého pásma od 700 MHz do 960 MHz, vodotesnému dizajnu s krytím IP67 a flexibilným možnostiam montáže a konektorov pomáha táto anténa vývojárom zariadení riešiť praktické výzvy bezdrôtovej komunikácie v náročných prostrediach.

Anténa NB-IoT je základným RF komponentom pre zariadenia úzkopásmového internetu vecí, ktoré prenášajú malé množstvá dát cez mobilné siete. Výber správnej antény zahŕňa viac než len prispôsobenie frekvenčného pásma. Inžinieri musia tiež zvážiť polohu inštalácie, materiály krytu, impedanciu, zisk antény, vodotesnosť, stratu kábla a kompatibilitu konektorov. Táto príručka vysvetľuje, ako anténa NB-IoT funguje, kde sa používa, na ktorých špecifikáciách záleží a ako si vybrať riešenie pre dlhodobé priemyselné nasadenie.

Obsah

1. Čo je to anténa NB-IoT?
2. Ako funguje anténa NB-IoT?
3. Na ktorých vlastnostiach záleží najviac?
4. Kde sa používajú NB-IoT antény?
5. Aké sú hlavné technické špecifikácie?
6. Ako si vybrať správnu anténu?
7. Ako môže inštalácia zlepšiť výkon?
8. Často kladené otázky
9. Záver

1. Čo je to anténa NB-IoT?

Anténa NB-IoT je vysokofrekvenčný komponent, ktorý umožňuje zariadeniu odosielať a prijímať bezdrôtové signály prostredníctvom celulárnej siete úzkopásmového internetu vecí. NB-IoT je navrhnutý pre pripojené zariadenia, ktoré často vyžadujú nízku spotrebu energie, pokrytie širokej oblasti a spoľahlivú komunikáciu pre malé dátové prenosy.

Medzi typické zariadenia patria inteligentné vodomery, plynomery, terminály na monitorovanie elektriny, senzory prostredia, priemyselné ovládače a zariadenia na diaľkové monitorovanie. Tieto aplikácie môžu fungovať dlhší čas bez častej údržby, vďaka čomu je výber antény dôležitou súčasťou celkového dizajnu produktu.

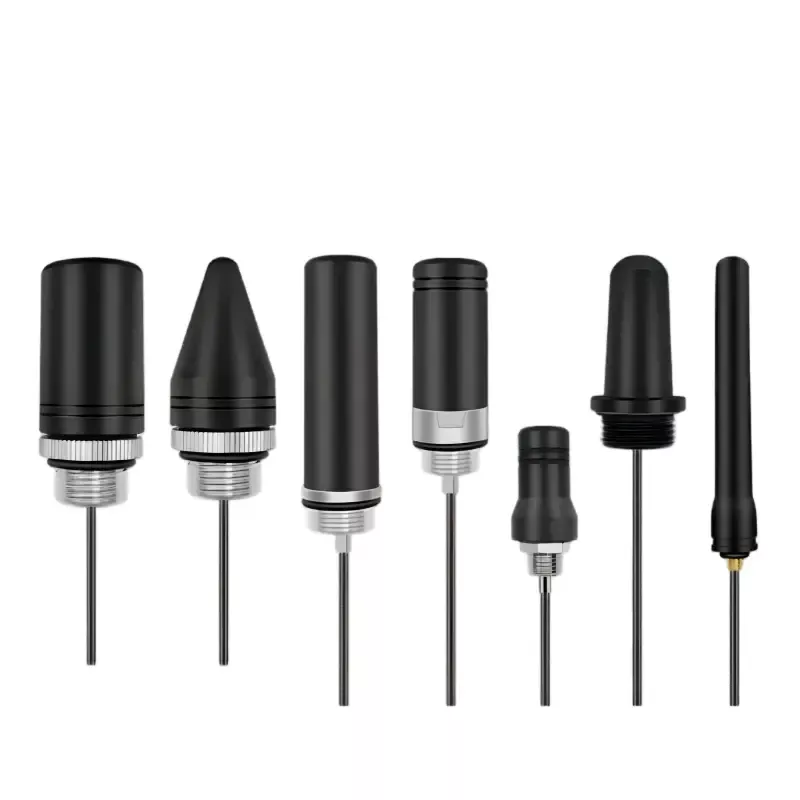

Antény NB-IoT sú dostupné v niekoľkých formách:

• Vstavané antény:Integrované do krytu zariadenia alebo zostavy obvodu, kde je dôležitý priestor a vzhľad.
• Patch antény:Kompaktné konštrukcie vhodné pre vybrané vstavané bezdrôtové aplikácie.
• Antény namontované vo vozidle:Externé riešenia navrhnuté pre konkrétne mobilné zariadenia a podmienky inštalácie.
• Skrutkované externé antény:Antény inštalované cez krycí panel, často preferované pre kovové skrine a vonkajšie priemyselné zariadenia.

Pre zariadenia inštalované vo vnútri kovových krytov môže externá anténa poskytnúť praktickejšiu RF cestu ako anténa umiestnená úplne v skrinke. Anténne riešenie NB-IoT od spoločnosti Qianmu je navrhnuté pre inštalácie vonkajších skríň a podporuje rôzne montážne závity, dĺžky káblov a konfigurácie konektorov.

2. Ako funguje anténa NB-IoT?

Anténa NB-IoT prevádza elektrické signály z modulu bezdrôtovej komunikácie na elektromagnetické vlny a prijíma prichádzajúce rádiové signály z mobilnej siete. Jej výkon závisí od elektrického dizajnu antény, prevádzkovej frekvencie, okolitých materiálov a spôsobu inštalácie.

Obzvlášť dôležité sú tri technické aspekty.

Priraďovanie frekvencie

Anténa musí byť navrhnutá pre frekvenčné pásma využívané cieľovou sieťou NB-IoT. Anténa, ktorá je zle prispôsobená prevádzkovému pásmu, môže odrážať viac RF energie smerom k vysielaču namiesto toho, aby ju efektívne vyžarovala. Pred nasadením by sa preto malo overiť frekvenčné pokrytie a prispôsobenie impedancie.

Impedancia a RF účinnosť

50-ohmová impedancia je široko používaná v RF systémoch. Zhoda antény, koaxiálneho kábla a komunikačného modulu pomáha znižovať odrazy a udržiavať efektívny prenos signálu. Pomer stojatých vĺn napätia (VSWR) je jedným z užitočných indikátorov impedančného prispôsobenia, hoci nezávisle neurčuje celkovú účinnosť antény alebo dosah komunikácie v reálnom svete.

Obmedzenie a vplyvy na životné prostredie

Kovové skrinky môžu brániť alebo meniť rádiofrekvenčné žiarenie, zatiaľ čo blízke káble, napájacie zdroje a elektronické komponenty môžu ovplyvniť výkon antény. Montáž antény mimo skrinky môže pomôcť znížiť tienenie súvisiace s krytom za predpokladu, že anténa je nainštalovaná a uzemnená v súlade s jej konštrukčnými požiadavkami.

3. Ktoré funkcie sú pri priemyselnej NB-IoT anténe najdôležitejšie?

Priemyselné zariadenia internetu vecí často fungujú vonku alebo na miestach, kde je obmedzený prístup na údržbu. Vhodná anténa by preto mala spájať elektrickú kompatibilitu s mechanickou odolnosťou a flexibilitou inštalácie.

Široké frekvenčné pokrytie

Široký podporovaný frekvenčný rozsah môže zjednodušiť nasadenie produktu v kompatibilných sieťach NB-IoT. Externá anténa Qianmu pokrýva 700 – 960 MHz, ale kupujúci by mali stále potvrdiť skutočné frekvenčné pásma nasadené ich mobilným operátorom a komunikačným modulom.

Vodotesná a prachotesná ochrana IP67

Kryt s krytím IP67 je navrhnutý tak, aby poskytoval ochranu proti prachu a odolal špecifikovaným podmienkam dočasného ponorenia podľa príslušných testovacích požiadaviek. Toto hodnotenie je cenné pre vonkajšie monitorovacie skrine vystavené dažďu, prachu a meniacemu sa počasiu. Správna inštalácia panela a utesnenie sú nevyhnutné na zachovanie ochrany na úrovni kompletnej zostavy zariadenia.

Flexibilné možnosti montáže a pripojenia

Rôzne skrine vyžadujú rôzne montážne rozmery a usporiadanie káblov. Možnosti závitov M12 a M16 môžu pomôcť prispôsobiť sa rôznym dizajnom panelov, zatiaľ čo konektory typu SMA, IPEX, BNC a N ponúkajú potenciálnu kompatibilitu s rôznymi RF rozhraniami. Pre vybraný model je potrebné potvrdiť presné pohlavie konektora a rozhranie.

Odolnosť voči životnému prostrediu

Materiály krytu, tesniace komponenty, konštrukcia káblov a kovové časti odolné voči korózii ovplyvňujú dlhodobú spoľahlivosť. Pri pobrežných inštaláciách, dopravných zariadeniach a vonkajších úžitkových systémoch by kupujúci mali zhodnotiť teplotné limity, vystavenie vibráciám, riziká korózie a požiadavky na údržbu spoločne.

4. Kde sa používajú NB-IoT antény?

Antény NB-IoT podporujú širokú škálu aplikácií na vzdialené monitorovanie a komunikáciu s nízkou rýchlosťou dát. Vonkajšie vodotesné konštrukcie sú obzvlášť užitočné, keď sú zariadenia inštalované v kovových skriniach alebo vystavené vonkajším podmienkam.

Inteligentné meranie vody a plynu

Prepojené meracie systémy prenášajú údaje o spotrebe a prevádzkové informácie do platforiem vzdialenej správy. Umiestnenie antény môže ovplyvniť spoľahlivosť komunikácie, keď sú merače inštalované v podzemných úžitkových priestoroch, vonkajších krytoch alebo na miestach obklopených stavebnými materiálmi.

Elektrina a priemyselná kontrola

Terminály na monitorovanie napájania, koncentrátory elektromerov a priemyselné riadiace skrine využívajú bezdrôtové pripojenie na hlásenie stavu zariadenia a nameraných údajov. Externá anténa môže pomôcť vyriešiť RF obmedzenia vytvorené kovovými krytmi.

Smart City a environmentálny monitoring

Senzory kvality ovzdušia, stanice na monitorovanie cestného prachu, zariadenia na monitorovanie počasia a inteligentné ovládače pouličného osvetlenia môžu vyžadovať spoľahlivé bezdrôtové prepojenia naprieč distribuovanými miestami. Pri prevádzke týchto zariadení vonku je dôležitá vodotesnosť a vhodné teplotné parametre.

Poľnohospodársky internet vecí

Diaľkové monitorovanie pôdy, kontrola životného prostredia v skleníkoch a monitorovanie kvality vody v akvakultúre môžu využívať konektivitu NB-IoT na prenos meraní z miest, kde je konvenčná káblová sieť nepohodlná.

Vzdialené alarmy zariadení

Priemyselné zariadenia môžu použiť pripojené terminály na hlásenie abnormálnych podmienok, porúch zariadení alebo zmien prevádzkového stavu. Výkon antény by sa mal posudzovať spolu s dostupnosťou siete, správou napájania a podporovanými funkciami komunikačného modulu.

5. Aké sú hlavné technické špecifikácie antény NB-IoT?

Technické špecifikácie poskytujú praktický základ pre porovnanie modelov antén. Nasledujúca tabuľka sumarizuje publikované parametre externej NB-IoT antény Qianmu. Špecifikácie by mali byť znovu potvrdené podľa cenovej ponuky a údajového listu pre presný model, ktorý sa objednáva.

Tieto špecifikácie popisujú odporúčaný produkt a nie každú anténu v kategórii NB-IoT. Skutočný výkon závisí od zvolenej konfigurácie, inštalačného prostredia, sieťového pásma, smerovania káblov a hostiteľského zariadenia. Kupujúci by si mali vyžiadať príslušné testovacie údaje, keď sa vyžadujú špecifické akceptačné kritériá.

6. Ako si vyberiete správnu NB-IoT anténu?

Výber antény začína komunikačnými požiadavkami hotového zariadenia. Model, ktorý funguje dobre v laboratóriu, môže poskytovať odlišné výsledky, keď je inštalovaný v blízkosti kovových panelov, výkonovej elektroniky alebo iných komponentov citlivých na RF.

Pri hodnotení dodávateľov a konfigurácií antén použite nasledujúci kontrolný zoznam:

• Potvrďte sieťové pásma:Skontrolujte frekvencie podporované nasadeným operátorom a modulom NB-IoT.
• Vyhodnoťte miesto inštalácie:Určite, či bude anténa namontovaná v plastovom kryte, mimo kovovej skrinky alebo na mobilnom zariadení.
• Vyberte správny montážny závit:Overte hrúbku panelu, priemer otvoru, dostupnú vôľu a požiadavky na tesnenie.
• Spojte konektor:Potvrďte typ konektora, pohlavie, impedanciu kábla a rozhranie na komunikačnom module.
• Vyberte vhodnú dĺžku kábla:Vyhnite sa zbytočnej dĺžke kábla, pretože koaxiálny kábel predstavuje RF stratu, ktorá môže znížiť signál dodávaný alebo prijímaný z antény.
• Skontrolujte podmienky prostredia:Zvážte dážď, prach, extrémne teploty, vibrácie a vystavenie soli.
• Vyžiadajte si relevantné informácie o teste:Skontrolujte frekvenčnú odozvu, VSWR, zosilnenie a všetky výsledky environmentálnych testov použiteľných pre navrhovaný model.
• Otestujte celé zariadenie:Overte konektivitu a kvalitu signálu pomocou skutočného krytu, trasy kábla, modulu a zamýšľaného miesta inštalácie.

Pri OEM projektoch môže prispôsobenie zahŕňať aj rozmery krytu, dĺžku kábla, konfiguráciu konektora a montážnu štruktúru. Diskusia o týchto požiadavkách pred výrobou nástrojov alebo hromadnou výrobou pomáha znižovať integračné zmeny neskôr vo vývojovom cykle.

7. Ako môže inštalácia zlepšiť výkon antény NB-IoT?

Dokonca aj správne špecifikovaná anténa môže byť slabá, ak je nainštalovaná zle. Niekoľko praktických opatrení môže pomôcť zachovať výkon RF a zachovať ochranu životného prostredia.

1. Zvoľte vhodnú montážnu polohu.V prípade externých skriňových antén použite vhodné umiestnenie panela, aby ste sa vyhli zbytočným prekážkam v blízkosti kovových konštrukcií.
2. Správne zaistite montážny materiál.Dodržujte pokyny výrobcu na inštaláciu a požiadavky na utiahnutie, aby ste predišli poškodeniu závitu alebo ohrozeniu tesnenia.
3. Opatrne veďte koaxiálny kábel.Vyhnite sa ostrým ohybom, opakovanému skladaniu, privretiu a zbytočným ťahom káblov.
4. Ak je to možné, oddeľte kábel od zdrojov rušenia.Ak to usporiadanie zariadenia dovoľuje, držte RF vedenie mimo dosahu hlučnej výkonovej elektroniky a spínacích komponentov.
5. Skontrolujte tesniace komponenty.Uistite sa, že tesnenia a káblové vstupy sú správne nainštalované, najmä vo vonkajších skriniach.
6. Test po konečnej montáži.Vyhodnoťte registráciu siete, indikátory signálu a doručovanie údajov na úrovni aplikácie v reprezentatívnych prevádzkových podmienkach.

Inštalácia by sa mala považovať skôr za súčasť návrhu anténneho systému než za konečnú mechanickú úlohu. Testovanie kompletnej zostavy je najspoľahlivejší spôsob, ako identifikovať problémy, ktoré sa nemusia objaviť pri samostatnom hodnotení antény.

8. Často kladené otázky o anténach NB-IoT

Q1: Aký frekvenčný rozsah by mala podporovať anténa NB-IoT?

Požadovaný rozsah závisí od mobilných pásiem používaných cieľovou sieťou. Externá anténa Qianmu pokrýva 700–960 MHz. Pred výberom modelu potvrďte nasadenie lokálnej siete a kompatibilitu modulov.

Otázka 2: Môže byť anténa NB-IoT nainštalovaná na kovovú riadiacu skriňu?

áno. Skrutkovaná externá anténa je často vhodná pre kovové skrinky, pretože žiarič môže byť umiestnený mimo krytu. Konštrukcia montáže, usporiadanie uzemnenia alebo spojky a pokyny na inštaláciu by sa mali dodržiavať pre konkrétny model.

Otázka 3: Je anténa NB-IoT s krytím IP67 vhodná na vonkajšie použitie?

Stupeň krytia IP67 označuje definovanú úroveň ochrany proti prachu a vode za špecifikovaných testovacích podmienok. Môže byť vhodný pre mnohé vonkajšie aplikácie, ale kompletná inštalácia musí tiež udržiavať vhodné tesnenie a ochranu životného prostredia.

Q4: Je možné prispôsobiť dĺžku kábla a typ konektora?

áno. Qianmu uvádza možnosti káblov od 1,5 m do 10 m a možnosti konektorov vrátane typu SMA, IPEX, BNC a N. Dostupnosť závisí od zvolenej konfigurácie, preto si pri vyžiadaní cenovej ponuky overte podrobnosti o konektore a požiadavky na kábel.

Otázka 5: Poskytuje vyšší zisk antény vždy lepšiu konektivitu?

Nie. Zisk sa musí brať do úvahy spolu s modelom žiarenia, orientáciou inštalácie, podmienkami siete a prijímacím systémom. Anténa s vyšším ziskom nezaručuje automaticky lepší výkon v každom smere alebo mieste.

Q6: Ako môžem znížiť stratu signálu počas inštalácie?

Použite vhodný koaxiálny kábel s nízkou stratou, vyberte vhodnú dĺžku kábla, vyhnite sa ostrým ohybom, zaistite montáž zvukového konektora a umiestnite anténu tak, aby sa nenachádzala výrazná prekážka. Po inštalácii antény do konečného krytu skontrolujte výkon.

Otázka 7: Aké informácie by som mal poskytnúť pri žiadosti o prispôsobenú anténu NB-IoT?

Uveďte prevádzkové frekvenčné pásma, model komunikačného modulu, materiál krytu, montážne rozmery, dĺžku kábla, typ konektora, podmienky prostredia, cieľové množstvo a všetky požadované kritériá testu RF alebo ochrany proti vniknutiu. Tieto informácie pomáhajú dodávateľovi posúdiť kompatibilitu a odporučiť vhodnú konfiguráciu.

9. Záver: Vybudujte spoľahlivejšie pripojenie IoT

Dobre vybraná anténa NB-IoT pomáha pripojeným zariadeniam udržiavať efektívnu bezdrôtovú komunikáciu v aplikáciách od inteligentného merania a priemyselného monitorovania až po systémy snímania životného prostredia a vonkajšie riadiace systémy. Ku konečnému výsledku prispieva frekvenčná kompatibilita, impedančné prispôsobenie, montážna štruktúra, výber káblov a ochrana životného prostredia.

Qianmu ponúka riešenie externej antény NB-IoT s pokrytím 700–960 MHz, krytím IP67, možnosťami montáže M12 a M16 a možnosťami konfigurovateľných káblov a konektorov. Pre výrobcov zariadení, systémových integrátorov a vývojárov produktov internetu vecí je vyhodnotenie týchto parametrov v porovnaní so skutočnými prevádzkovými podmienkami dôležitým krokom k spoľahlivému nasadeniu.
