Anténa NB-IoT

Na trhu sú tri hlavné typy IoT antén: vstavané patch antény, prísavkové antény namontované na vozidle a skrutkované externé vodotesné antény.

Anténa NB-IoT zobrazená v tomto článku patrí do kategórie vonkajších vodotesných antén namontovaných na skrutky. Je špeciálne navrhnutý pre priemyselné elektrické ovládacie skrine, vonkajšie integrované zariadenia a komunálne terminály internetu vecí.

Skriňová externá NB anténa Qianmu Communication podporuje celopásmové NB-IoT od 700 MHz do 960 MHz a je kompatibilná s úzkopásmovými sieťami troch hlavných operátorov: China Mobile, China Unicom a China Telecom. Je k dispozícii s dvoma bežnými veľkosťami skrutiek, M12 a M16, ktoré zodpovedajú štandardom inštalačných otvorov väčšiny domácich a dovážaných priemyselných skríň.

Čo je to externá anténa pre NB-IoT skrine

Externá anténa skrinky NB-IoT je skrutkovaná vodotesná RF anténa určená pre priemyselné zariadenia IoT. Je inštalovaný externe na skriniach zariadení, aby poskytoval stabilný bezdrôtový prenos signálu pre terminály NB-IoT vo vonkajšom a priemyselnom prostredí.

Pracovný princíp

Mnoho zákazníkov sa mylne domnieva, že anténa je iba kovový oscilátor a že vodotesné puzdro nemá žiadny vplyv na výkon signálu. V skutočnosti konštrukčný návrh externej antény skrinky NB-IoT priamo ovplyvňuje stabilitu vonkajšej komunikácie na veľké vzdialenosti. Pracovný výkon je možné testovať a overovať pomocou vektorových sieťových analyzátorov a tienených bezodrazových komôr.

1. Rezonančná štruktúra nízkofrekvenčného oscilátora

NB-IoT pracuje v nízkofrekvenčnom komunikačnom pásme 700–960 MHz, ktoré má dlhšie vlnové dĺžky a vyššie požiadavky na dĺžku oscilátora a prispôsobenie zeme. Anténa používa vo vnútri segmentované medené vyžarovacie prvky, ktoré presne zodpovedajú úzkopásmovej nízkofrekvenčnej rezonancii a vyhýbajú sa rezonančnému posunu a zvýšeniu stojatých vĺn, ktoré sa vyskytujú v bežných krátkych anténach.

2. Radiačná štruktúra izolovaná od skrine

Anténa je inštalovaná mimo skrinky. Kovová skrutka slúži na upevnenie a uzemnenie, pričom oscilátor udržiava bezpečnú izolačnú vzdialenosť od plechu skrine. Tým sa zabráni tieneniu a absorpcii RF signálu spôsobenému kovovým krytom.

Pri rovnakej špecifikácii môže vstavaná anténa inštalovaná vo vnútri kovovej skrinky zaznamenať útlm 6–9 dB, zatiaľ čo externá anténa NB-IoT má celkový útlm iba 1–2 dB.

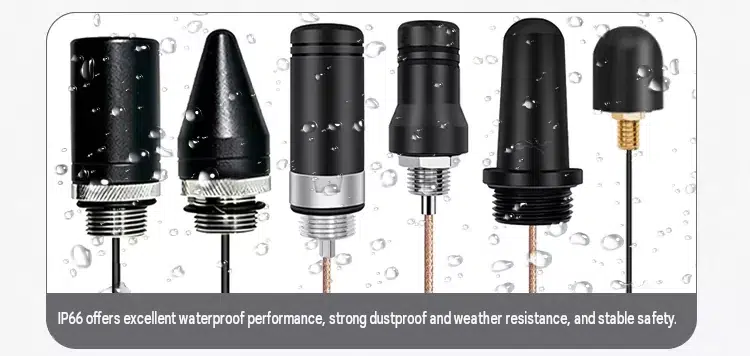

3. Viacvrstvová utesnená vodotesná štruktúra

Anténa využíva zadné vodotesné silikónové tesnenie, závitový vodotesný gumový krúžok a vstrekovanú štruktúru vývodového drôtu, ktoré poskytujú tri vrstvy ochrany. Dažďová voda a kondenzát sa nemôžu dostať do skrine pozdĺž kábla. 50Ω koaxiálny kábel udržuje stabilný prenos RF signálu a zabraňuje driftu impedancie spôsobenému zmenami vonkajšej teploty.

4. Štruktúra potlačenia hluku

Základňa antény pridáva zemný spojovací krúžok na filtrovanie elektromagnetického šumu generovaného napájacími zdrojmi, PLC a relé vo vnútri skrinky, znižuje hladinu hluku a zlepšuje úspešnosť prístupu k základnej stanici terminálu internetu vecí.

Kompatibilné vybavenie

Anténa NB-IoT je určená pre IoT terminály, ktoré vyžadujú ochranu kovovej skrine a dlhodobú vonkajšiu prevádzku. Je vhodný pre civilné, komerčné a priemyselné zariadenia:

1. Vodomerné skrine s inteligentným diaľkovým prenosom

Mestské vodovodné a plynárenské zariadenia, zberné nádoby na plyn, monitorovacie a riadiace skrine v potrubí a online zariadenia na monitorovanie kvality vody.

2. Smart Power a priemyselné riadiace zariadenia

Vonkajšie rozvodné skrine, nízkonapäťové distribučné monitorovacie terminály, integrované riadiace skrine fotovoltaickej energie a elektromerové koncentrátory.

3. Bezpečnostné vybavenie Smart City

Boxy na monitorovanie cestného prachu, stanice na monitorovanie životného prostredia a počasia, ovládacie skrine parkovacích závor a inteligentné ovládače vonkajších pouličných lámp.

4. Terminály priemyselnej automatizácie

Riadiace boxy na zber údajov z továrne, polohovacie terminály skladovej logistiky a bezdrôtové poplašné skrine na poruchu zariadenia.

5. Poľnohospodárske vybavenie internetu vecí

Skrinky na monitorovanie pôdy v teréne, skrinky na kontrolu kvality vody v akvakultúre a integrované monitorovacie zariadenia prostredia skleníkov.

Podrobná tabuľka technických parametrov

Časté časté otázky

Q1: Dá sa zmeniť dĺžka kábla a konektor externej antény NB-IoT?

A: Áno. Štandardné modely podporujú dĺžky koaxiálnych káblov od 1,5 m do 10 m. Konektory ako SMA, IPEX a N je možné vymeniť podľa požiadaviek. Hromadné objednávky tiež podporujú vlastné farby škrupín a sieťotlač LOGO.

Otázka 2: Je táto vonkajšia anténa NB kompatibilná s kartami China Mobile, China Unicom a China Telecom NB súčasne?

A: Áno. Anténa pokrýva celé frekvenčné pásmo NB-IoT 700–960 MHz a je kompatibilná so sieťami NB troch hlavných operátorov. Nie je potrebné kupovať samostatné verzie pre rôzne frekvenčné pásma.

Otázka 3: Ovplyvní ohýbanie drôtu signál antény, keď je vnútorný priestor skrinky obmedzený?

Odpoveď: Kábel je možné jemne ohnúť s veľkým polomerom ohybu, ale je potrebné sa vyhnúť ohýbaniu o 90 stupňov a opakovanému skladaniu. Počas inštalácie udržujte kábel čo najrovnejší a mimo zdrojov rušenia, ako sú napájacie zdroje a frekvenčné meniče, aby ste predišli výraznému útlmu signálu.

Otázka 4: Je kovová matica antény náchylná na hrdzu počas dlhodobého používania v prostredí pobrežnej soli?

Odpoveď: Nie. Poisťovacia matica antény je vyrobená z pasivovanej antikoróznej hliníkovej zliatiny a prešla 48-hodinovým testom v soľnom spreji. Pri dlhodobom vonkajšom používaní v pobrežných oblastiach nie je náchylný na hrdzavenie ani zasekávanie. Pre vysoko korozívne prostredie je možné konzultovať s inžiniermi prispôsobené antikorózne riešenia.
