Anténa 2G/3G/4G LTE

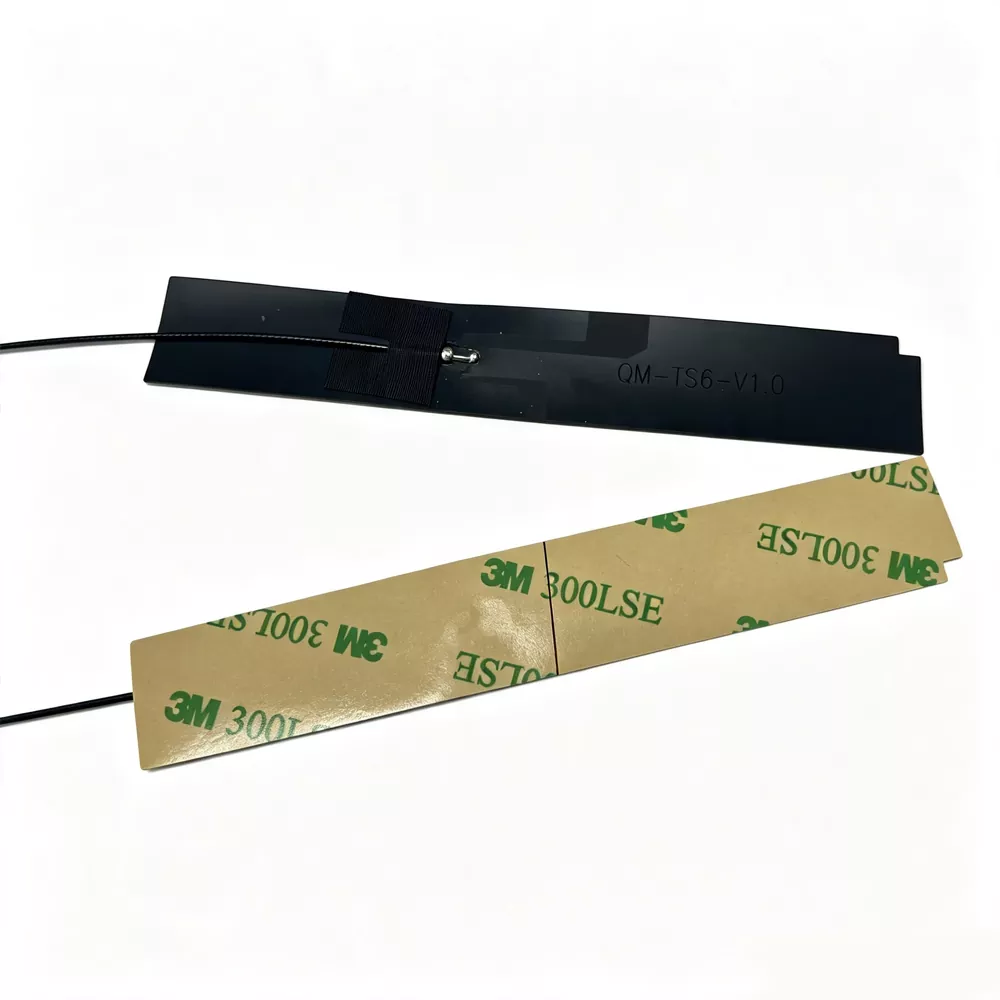

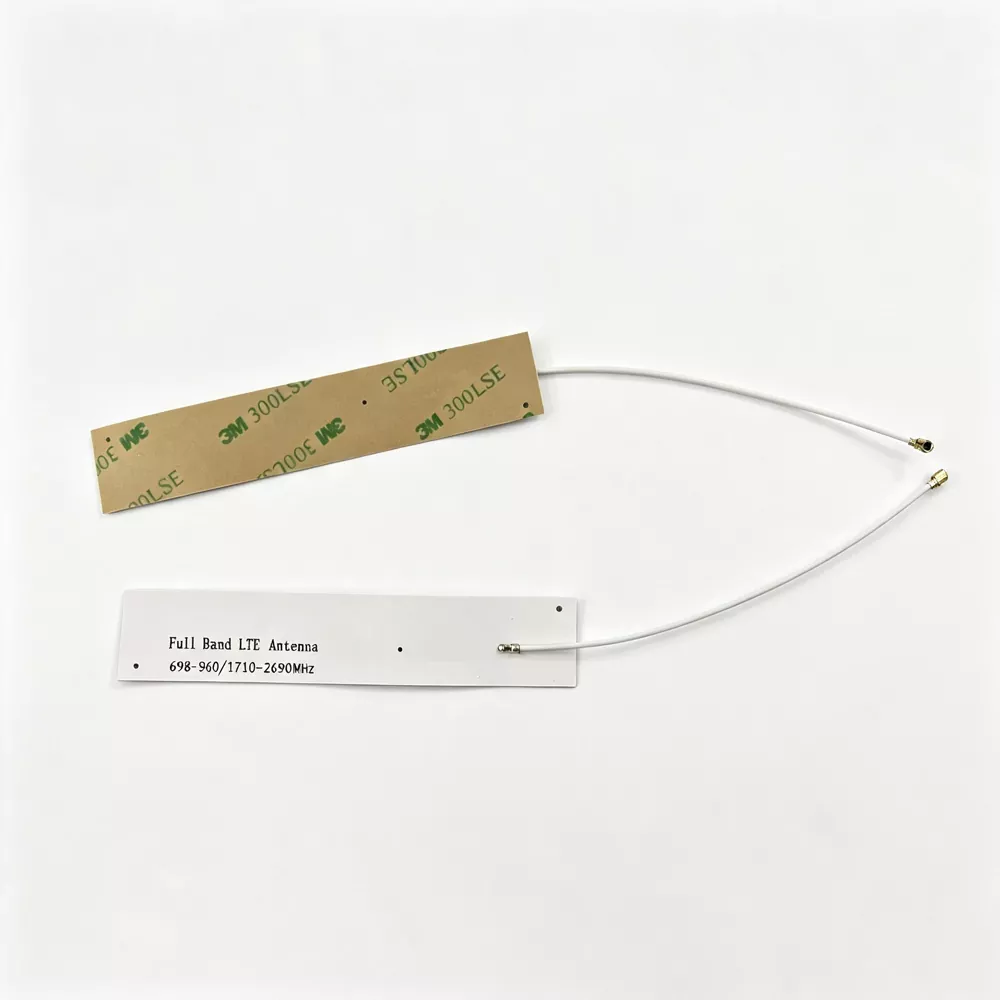

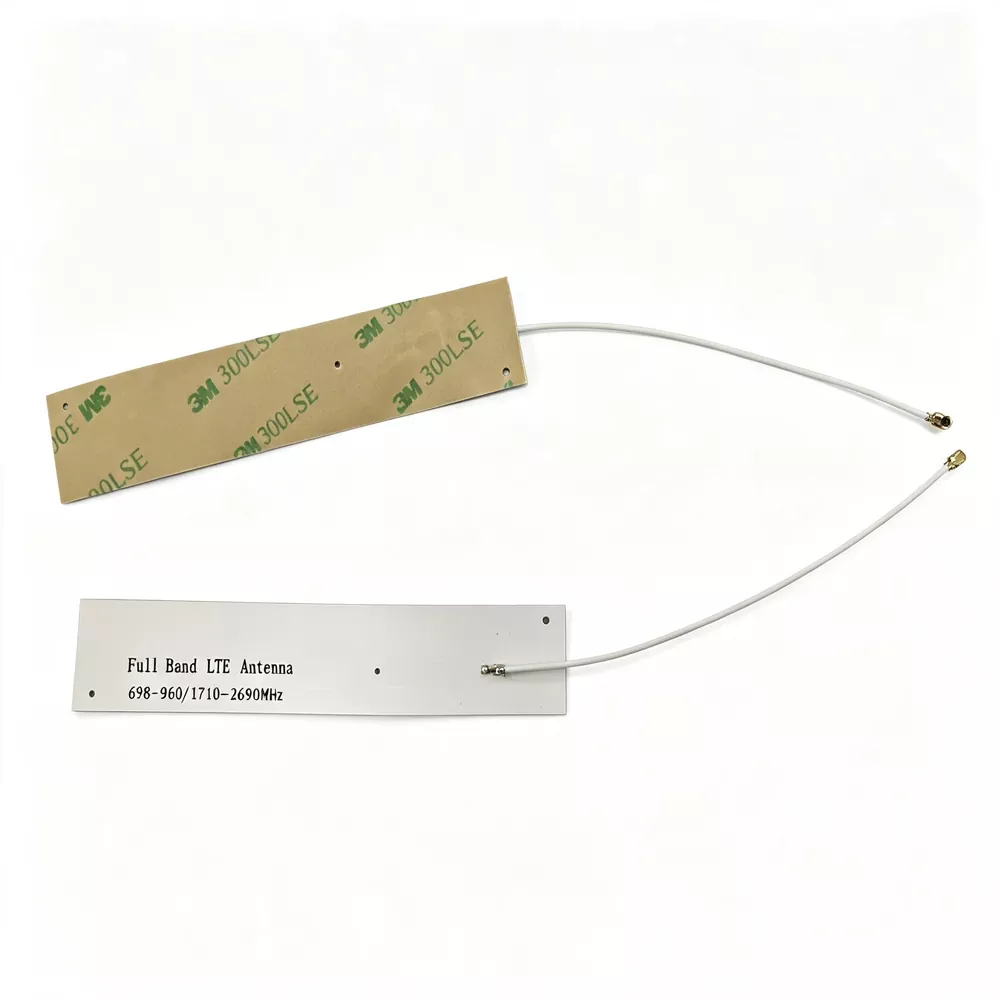

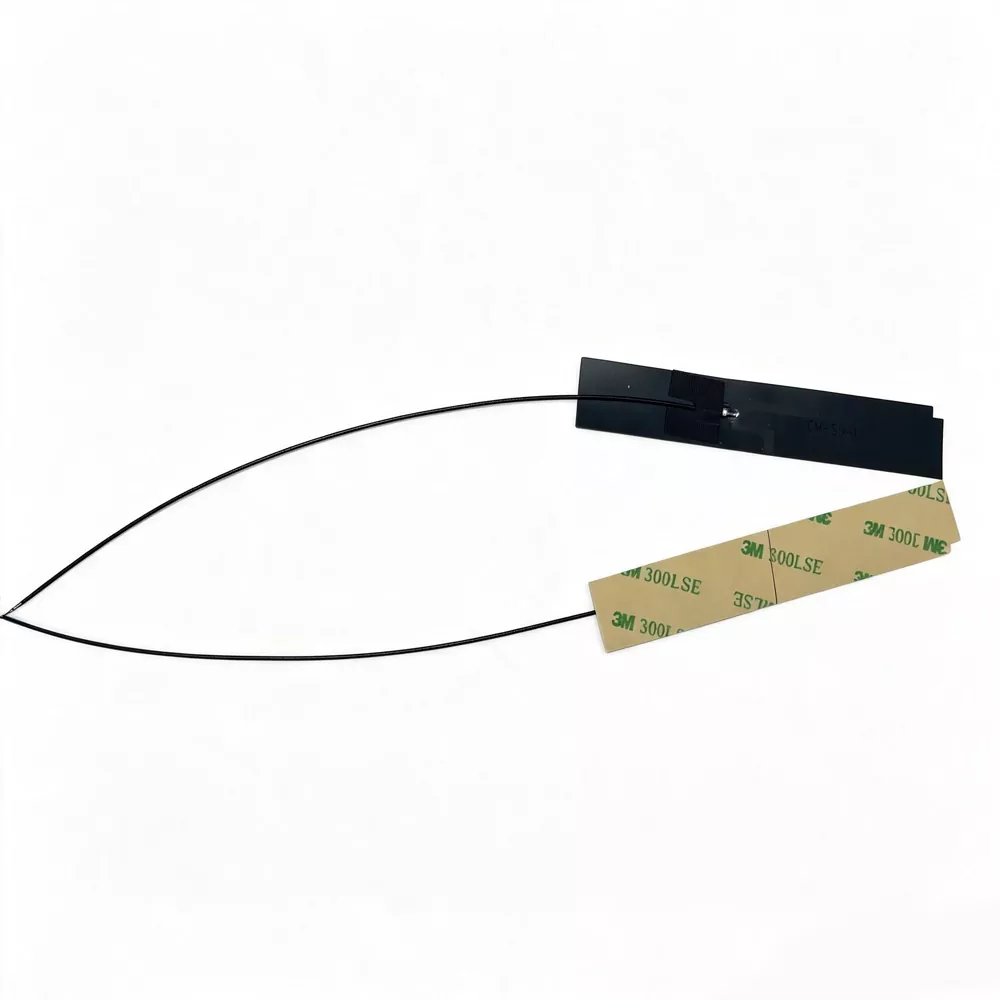

Anténa 2G/3G/4G LTE je ľahká, flexibilná a ohybná vstavaná celopásmová anténa pre mobilnú komunikáciu. Na rozdiel od bežnej antény na povrchovú montáž, tento produkt používa flexibilnú dosku plošných spojov FPC + koaxiálny proces priameho spájkovania. Anténa je ľahká, tenká, mäkká a môže voľne zapadnúť do zakriveného povrchu a úzkeho štrbinového priestoru vo vnútri zariadenia. Podporuje viacsieťový prenos a príjem signálu 2G GSM, 3G WCDMA a 4G LTE. V súčasnosti je to preferovaný typ vstavanej komunikačnej antény pre malé inteligentné iot zariadenia, ktoré široko rieši priemyselné problémy, ako je malý vstavaný priestor, slabý signál, nestabilný kontakt a slabá odolnosť zariadenia voči vibráciám.

Princíp činnosti

Táto 2G/3G/4G LTE anténa FPC zváraná koaxiálna anténa pracuje na vysokofrekvenčnom princípe flexibilného mikropáskového oscilátorového poľa a prenáša signály pomocou koaxiálnych tienených napájačov. Je rozdelená do troch častí: vrstva vyžarovania signálu, vrstva izolačného substrátu a vrstva tieneného prenosu. Pracovná logika je stabilná a efektívna:

• Princíp vysokofrekvenčného žiarenia: povrch dosky FPC presne leptá viacpásmové oscilačné čiary, presne zodpovedá 2G/3G/4G plnopásmovým rezonančným bodom, žiadne mŕtve zóny pásma, pomer stojatých vĺn v celom pásme je stabilný ≤1,5, strata odrazom signálu je extrémne nízka.

• Výhody zváraného prevodu: Koaxiálne vedenie a doska oscilátora FPC sú vytvorené ako jeden kus vysokoteplotným spájkovaním cínom. V porovnaní s bežnou nitovanou a zovretou konštrukciou je nameraný seizmický výkon zlepšený o 85% a v prostredí s dlhodobými vibráciami je nulové uvoľnenie kontaktu a nulové odpojenie signálu.

• Tieniaci mechanizmus proti rušeniu: Dvojvrstvová tieniaca štruktúra RG1.13 koaxiálneho vedenia účinne izoluje elektromagnetický šum od CPU, napájacieho zdroja a čipu základnej dosky zariadenia. Merané v prostredí vnútorného rušenia zariadenia sa citlivosť príjmu signálu zvýši o 3-5 dB.

• Charakteristiky všesmerového vyžarovania: Planárny všesmerový dizajn vysielania a príjmu dokáže udržať stabilný výstup signálu v scenároch, kde je uzavretý plášť a kovový kryt zariadenia zablokovaný a miera úspešnosti pripojenia vonkajších zariadení do siete sa podľa meraní zvýšila o 28 %.

Návod na inštaláciu a používanie

Táto anténa FPC má vstavanú vstavanú inštaláciu, ľahko sa obsluhuje, je vhodná na montáž hromadnej výroby a nevyžaduje profesionálne ladenie. Kroky sú nasledovné:

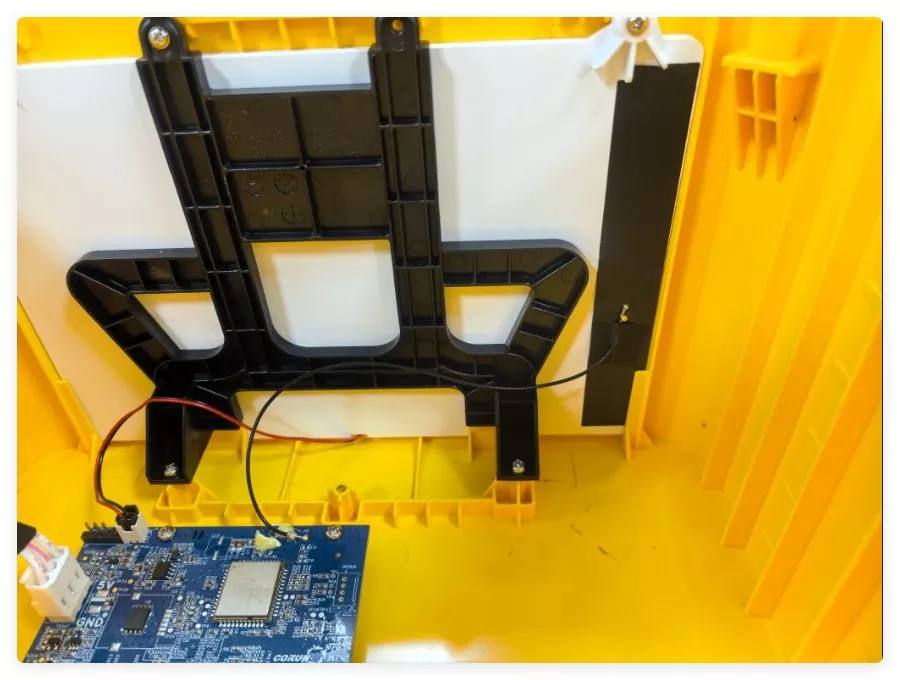

1. Výber miesta: Vo vnútri zariadenia vyberte otvorenú oblasť, ďaleko od čipu základnej dosky, zdroja napájania a kovového krytu, aby ste predišli blokovaniu signálu a rušeniu.

2. Nasaďte a upevnite: Zadná strana antény sa dodáva s vysokopevnostným lepidlom 3M. Po očistení od prachu a olejových škvŕn na vnútornej stene zariadenia ju pripevnite naplocho a pevne a podľa potreby ohnite tak, aby zodpovedala zakrivenému povrchu zariadenia.

3. Dokovanie rozhrania: Presne pripojte rozhranie IPEX/SMA na zadnej strane k anténnej zásuvke modulu zariadenia a jemne ho upevnite, aby ste predišli násilnému ťahaniu za kábel.

4. Organizácia vodičov: Prebytočné vodiče by mali byť úhľadne uložené, aby sa predišlo stláčaniu, ohýbaniu alebo slepým záhybom a aby sa zabránilo poškodeniu tieniacej vrstvy, ktoré by mohlo ovplyvniť signál.

5. Test zapnutia: Po dokončení montáže zapnite a pripojte sa k sieti, aby ste otestovali, že všetky signály siete 2G/3G/4G prijímajú normálne, a potom je možná hromadná výroba.

FAQ

Q1: Dá sa táto 2G/3G/4G LTE anténa FPC zváraná koaxiálna anténa ohnúť na použitie?

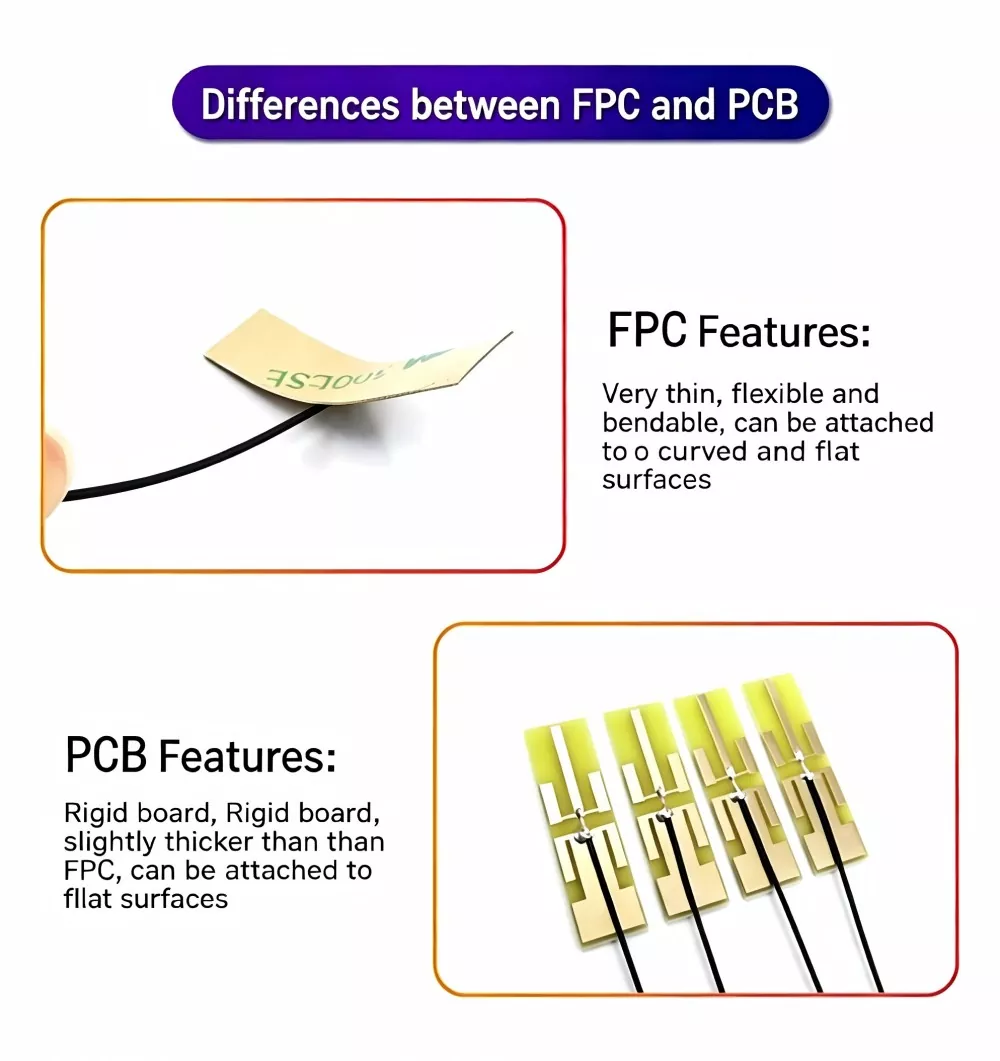

A1: Áno. Výrobok je vyrobený z pružného základného materiálu FPC, ktorý sa dá voľne ohýbať a pripevniť na zakrivené povrchy. Prispôsobí sa malému vstavanému priestoru zariadenia a pri normálnom ohnutí sa nezlomí ani neovplyvní výkon signálu.

Q2: Podporujete vlastné dĺžky káblov a typy rozhraní?

A2: Plne podporované. Ako zdrojová továreň sú podporované prispôsobiteľné dĺžky liniek v rozsahu od 10 cm do 50 cm, vymeniteľné rozhrania ako SMA, BNC, IPEX, LOGO a jemné doladenie veľkosti.

Q3: Aké sú výhody procesu spájkovania oproti bežnej prilepenej anténe?

A3: Koaxiálne zváranie v jednom kuse, žiadna voľná medzera, silnejšia odolnosť proti nárazom, odolnosť v ťahu, výkon proti starnutiu, úplne rieši problémy s vibráciami zariadenia, blikaním signálu a zlým kontaktom vo vysokoteplotnom prostredí, vhodnejšie pre drsné priemyselné a automobilové scenáre.
