Ako môže digitálny fotorámik WiFi anténa zlepšiť bezdrôtový výkon a prenos obrazu na diaľku

Keď inteligentné fotorámiky potrebujú spoľahlivú synchronizáciu v cloude, rýchle aktualizácie obrázkov a stabilné bezdrôtové pripojenie, je to správneDigitálny fotorámik WiFi anténasa stáva dôležitou hardvérovou súčasťou.Qianmuvyvíja špecializované anténne riešenia pre kompaktné digitálne fotorámiky, ktoré výrobcom pomáhajú riešiť útlm signálu, vnútorné rušenie a obmedzený inštalačný priestor prostredníctvom špecifického RF dizajnu.

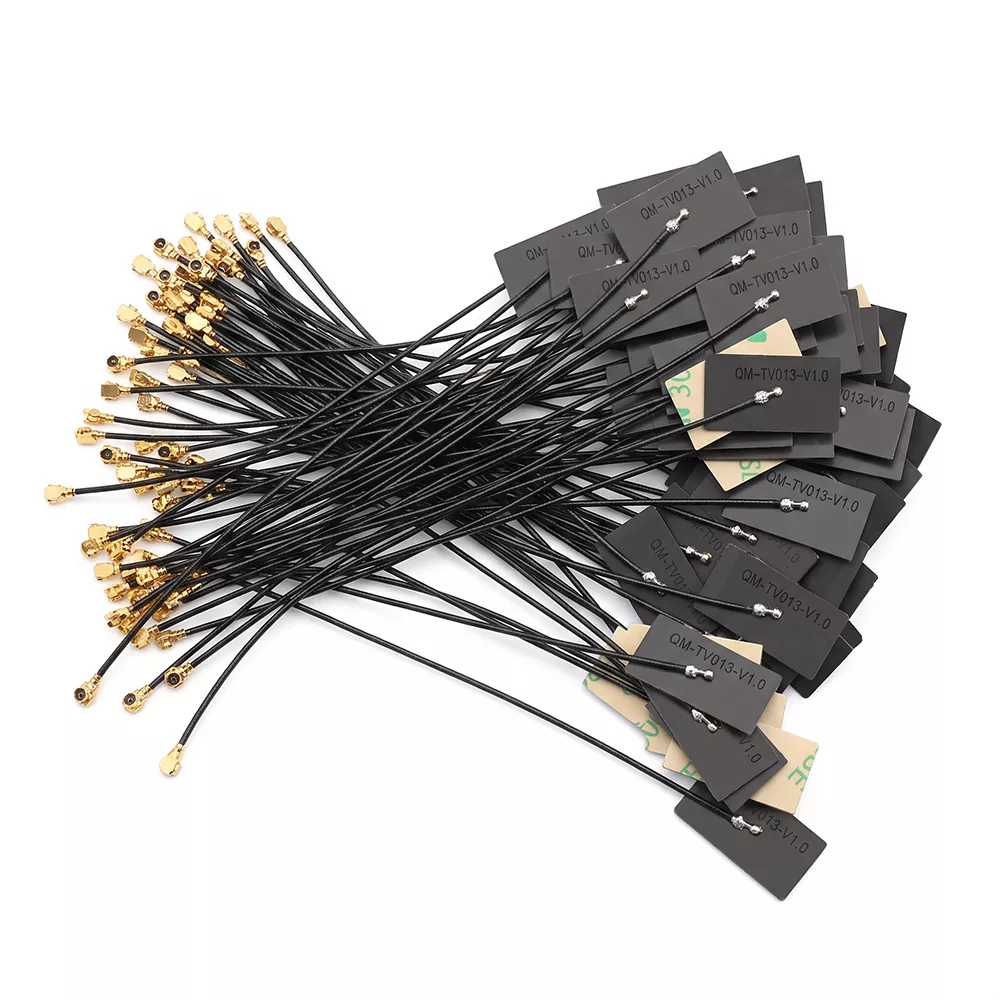

Digitálny fotorámik závisí od WiFi pre funkcie, ako je synchronizácia v cloude, vzdialený prenos fotografií, plánované aktualizácie obsahu a správa zariadení založená na aplikácii. Anténa však funguje vo vnútri kompaktného krytu obsahujúceho obrazovky, batérie, obvodové dosky a ďalšie komponenty, ktoré môžu ovplyvniť výkon RF. Špeciálna anténa môže byť navrhnutá okolo fyzickej štruktúry rámu, prevádzkových pásiem, konektora, vedenia káblov a inštalačnej polohy. Riešenie Qianmu podporuje aplikácie v pásme 2,4 GHz a 5 GHz so štandardnými špecifikáciami vrátane impedancie 50 Ω, SWR ≤ 1,8, zisku 2–4 dBi a konfigurácií FPC, PCB SMT alebo externej lepiacej tyče. Prispôsobené rozmery, konektory, dĺžky káblov a RF parametre sú tiež k dispozícii pre rôzne konštrukcie zariadení.

Obsah

1. Prečo potrebuje digitálny fotorámik vyhradenú WiFi anténu?
2. Ako funguje anténa vo vnútri inteligentného fotorámika?
3. Aké špecifikácie by mali kupujúci hodnotiť?
4. Kde sa dajú tieto antény použiť?
5. Ako by sa mala nainštalovať anténa WiFi?
6. Ako by mali výrobcovia vybrať správnu anténu?
7. Prečo zvážiť Qianmu pre výrobu antén na mieru?
8. Často kladené otázky

Prečo potrebuje digitálny fotorámik vyhradenú WiFi anténu?

Inteligentný digitálny fotorámik je viac ako len displej. Mnoho moderných modelov sa pripája k smerovačom, mobilným aplikáciám, cloudovým platformám alebo systémom na správu obsahu, takže používatelia môžu na diaľku nahrávať obrázky a spravovať zobrazený obsah. Vďaka tomu je bezdrôtová komunikácia dôležitou súčasťou celkového zážitku z produktu.

Problém je v tom, že fotorámik má zvyčajne obmedzený vnútorný priestor. Displej, batéria, základná doska, reproduktor, kovové komponenty a iná elektronika môžu ovplyvniť výkon antény. Univerzálna anténa môže fungovať v laboratórnych podmienkach, ale po zabudovaní do hotového krytu sa správa inak.

Vyhradená anténa je preto navrhnutá pre aktuálne aplikačné prostredie. Informácie o produkte spoločnosti Qianmu naznačujú, že jej riešenie je optimalizované pre kompaktné 7- až 15,6-palcové fotorámiky a pre potenciálne rušenie spôsobené obrazovkami, batériami a základnými doskami.

• Podporuje stabilné cloudové pripojenie a vzdialený prenos obrazu.
• Navrhnuté pre kompaktné vnútorné inštalačné priestory.
• K dispozícii pre bezdrôtové aplikácie 2,4 GHz a 5 GHz.
• Môže byť nakonfigurovaný s rôznymi konektormi a dĺžkami káblov.
• Podporuje FPC, PCB SMT a externé lepiace tyčové anténne štruktúry.

Ako funguje anténa vo vnútri inteligentného fotorámika?

Anténa vykonáva obojsmernú konverziu medzi elektrickými signálmi a elektromagnetickými vlnami. Počas prenosu vysiela modul WiFi fotorámika elektrický RF signál do antény. Anténa vyžaruje signál cez okolitý priestor smerom k bezdrôtovému smerovaču alebo prístupovému bodu.

Počas príjmu sú bezdrôtové signály zo smerovača zachytené anténou a prevedené späť na elektrické signály na spracovanie modulom WiFi. Táto obojsmerná komunikácia umožňuje funkcie ako:

1. Vzdialené nahrávanie obrázkov.
2. Cloudová synchronizácia fotografií.
3. Aktualizácie obsahu mobilných aplikácií.
4. Plánovaná správa zobrazenia.
5. Sieťové ovládanie zariadenia.

Pre produktových inžinierov nemožno výkon antény hodnotiť nezávisle od krytu. Miesto inštalácie, svetlá výška, vedenie káblov, okolité materiály a blízke elektronické komponenty môžu ovplyvniť praktický výkon RF.

Aké špecifikácie by mali kupujúci hodnotiť?

Výber antény iba podľa vzhľadu alebo typu konektora môže spôsobiť problémy počas testovania prototypu alebo hromadnej výroby. RF inžinieri a nákupné tímy by mali pred potvrdením modelu skontrolovať frekvenčný rozsah, impedanciu, SWR, zisk, štruktúru antény, špecifikáciu kábla, konektor a environmentálne požiadavky.

Tieto parametre by sa mali vždy posudzovať spolu s konečným krytom a bezdrôtovým modulom. Vyšší nominálny zisk neznamená automaticky lepší výkon v každom produkte, pretože účinnosť antény a prispôsobenie do značnej miery závisia od okolitej štruktúry.

Kde sa dajú tieto antény použiť?

Vyhradená anténa môže podporovať rôzne kategórie produktov inteligentných fotorámikov. Bežnou požiadavkou je spoľahlivá bezdrôtová komunikácia v rámci kompaktného elektronického krytu.

• Domáce inteligentné fotorámiky:Vhodné pre 7-palcové, 8-palcové, 10,1-palcové, 12-palcové a 15,6-palcové produkty.
• Cloudové rámy dotykovej obrazovky:Podporuje produkty, ktoré prijímajú fotografie prostredníctvom mobilných aplikácií a cloudových platforiem.
• Komerčné výstavné rámy:Použiteľné pre hotelové displeje, informačné obrazovky o penziónoch, reklamné rámy v lobby a firemné zobrazovacie produkty.
• Prenosné darčekové produkty:Užitočné pre bezdrôtové fotorámiky napájané z batérie určené pre spotrebiteľské a cezhraničné trhy elektronického obchodu.
• Vstavaná elektronika:Môže byť integrovaný s riešeniami základných dosiek založených na platformách ako Rockchip, Allwinner a ESP32.

Pre neštandardné produkty môže byť vývoj antény založený na štrukturálnych výkresoch, inštalačnom priestore, požiadavkách na rozhranie a bezdrôtovom module používanom hotovým zariadením.

Ako by sa mala nainštalovať anténa WiFi?

Správna inštalácia je nevyhnutná, pretože aj technicky vhodná anténa môže zaznamenať zníženie výkonu, ak je umiestnená nesprávne vo vnútri krytu.

Krok 1: Pripravte oblasť inštalácie

Vypnite fotorámik a odstráňte zadný kryt. Vyčistite miesto určenia na inštaláciu a uistite sa, že je dostatok miesta pre telo antény a koaxiálny kábel. Vyhnite sa miestam, kde môžu kovové konštrukcie prekážať RF dráhe.

Krok 2: Umiestnite anténu

V prípade antény FPC umiestnite lepiacu anténu naplocho na vhodný vnútorný povrch. Vyhnite sa priamemu rušeniu displejom, batériou, komponentmi základnej dosky a inými potenciálnymi RF prekážkami. Externé lepiace tyčové antény by mali byť bezpečne umiestnené na ich určenom montážnom bode.

Krok 3: Pripojte sa a otestujte

Pripojte anténu k modulu WiFi pomocou správneho RF konektora. Udržujte koaxiálny kábel organizovaný a vyhnite sa zbytočným ostrým ohybom, stláčaniu alebo zamotávaniu. Po opätovnom zložení krytu otestujte sieťovú konektivitu, vzdialený prenos obrazu a dlhodobú prevádzku.

Pri hromadnej výrobe by sa výrobcovia mali riadiť štandardizovaným inštalačným výkresom. Konzistentné umiestnenie antény pomáha znižovať rozdiely medzi výrobnými jednotkami.

Ako by mali výrobcovia vybrať správnu anténu?

Produktové tímy by mali zhodnotiť výber antény ako súčasť kompletného bezdrôtového systému, a nie považovať ju za izolovanú súčasť. Nasledujúci kontrolný zoznam môže pomôcť znížiť riziká prototypu a výroby.

1. Potvrďte bezdrôtové pásmo.Zistite, či zariadenie vyžaduje 2,4 GHz, 5 GHz alebo dvojpásmovú prevádzku.
2. Skontrolujte dostupný priestor na inštaláciu.Zmerajte oblasť antény a zvážte polohu displeja, batérie, dosky plošných spojov a krytu.
3. Prispôsobte RF konektor.Overte, či modul vyžaduje IPEX4, MHF1, RP-SMA alebo iné rozhranie.
4. Definujte požiadavky na káble.Pred dokončením antény je potrebné určiť dĺžku a smerovanie kábla.
5. Vyhodnoťte výkon RF v konečnom produkte.Testovanie prototypu by sa malo vykonať po inštalácii antény do skutočného krytu.
6. Pred hromadnou výrobou si vyžiadajte vzorky.Validácia vzorky pomáha potvrdiť kompatibilitu a znižuje riziko veľkých problémov so signálom.
7. Zvážte možnosti prispôsobenia.Výrobca schopný upraviť rozmery, zosilnenie, konektory a špecifikácie káblov môže lepšie podporovať neštandardné návrhy produktov.

Pre obstarávacie tímy môže priama komunikácia s výrobcom antény zjednodušiť aj technické objasnenie, testovanie vzoriek, koordináciu výroby a následné konštrukčné zmeny.

Prečo zvážiť Qianmu pre výrobu antén na mieru?

Qianmu Communication sa zameriava na výskum, vývoj a výrobu komunikačných antén, vrátane FPC antén, PCB antén, WiFi antén, Bluetooth antén, 5G antén, GPS antén a prispôsobených RF riešení.

Pre aplikácie digitálnych fotorámikov ponúka Qianmu skôr špecializované návrhy, než sa spoliehať len na generické konfigurácie antény. Jeho výrobné možnosti podporujú prispôsobenie na základe rozmerov produktu, komunikačných modulov, prevádzkovej frekvencie, polohy inštalácie, požiadaviek na konektory a špecifikácií káblov.

Špecifikácie produktu zverejnené výrobcom zahŕňajú súlad s RoHS a REACH, zatiaľ čo v súlade s požiadavkami projektu možno poskytnúť pomoc pri certifikácii CE a FCC. V prípade projektov OEM a ODM môžu kupujúci tiež hodnotiť vzorky pred prechodom na sériovú výrobu.

Ďalšie informácie o možnostiach antény Qianmu nájdete na stránkeRiešenie výroby antén Qianmualebo si prezrite vyhradenéProduktová stránka Digitálny fotorámik WiFi Anténa.

Často kladené otázky

Je možné prispôsobiť rozmery antény a konektor?

áno. Qianmu podporuje prispôsobenie rozmerov antény, dĺžky kábla, parametrov zisku a typov konektorov podľa štruktúry zariadenia, inštalačného priestoru a rozhrania WiFi modulu.

Podporuje anténa 2,4 GHz aj 5 GHz WiFi?

Štandardná špecifikácia podporuje 2400–2500 MHz a 5150–5850 MHz. Špecifické konfigurácie pásiem možno prediskutovať podľa požiadaviek bezdrôtového modulu a aplikácie.

Aké anténne štruktúry sú dostupné pre digitálne fotorámiky?

Dostupné štruktúry zahŕňajú FPC flexibilné antény, PCB SMT antény a externé lepiace tyčové antény. Vhodná štruktúra závisí od krytu, dostupného priestoru, spôsobu inštalácie a RF dizajnu.

Čo by sa malo otestovať pred zadaním hromadnej objednávky?

Výrobcovia by mali otestovať anténu v kryte hotového výrobku a vyhodnotiť stabilitu bezdrôtového pripojenia, vzdialený prenos obrazu, spoľahlivosť pripojenia a výkon za reálnych prevádzkových podmienok. To pomáha identifikovať problémy s integráciou pred hromadnou výrobou.

Môže byť anténa použitá pre komerčné digitálne zobrazovacie produkty?

áno. Sortiment aplikácií zahŕňa komerčné inteligentné rámy displejov, displeje hotelov a penziónov, reklamné rámy v lobby, firemné zobrazovacie produkty a ďalšie pripojené aplikácie digitálnych fotorámikov.

Záver

Spoľahlivé bezdrôtové pripojenie je nevyhnutné pre moderné inteligentné fotorámiky, ktoré závisia od synchronizácie v cloude a vzdialenej správy obsahu. Výber antény na základe frekvencie, RF prispôsobenia, inštalačného priestoru, konektora, vedenia káblov a skutočného výkonu krytu môže výrobcom pomôcť vybudovať konzistentnejší bezdrôtový systém. Ak vyvíjate nový fotorámik, vymieňate existujúcu anténu alebo plánujete výrobu OEM/ODM,kontaktujte násaby ste prediskutovali rozmery antény, frekvenčné požiadavky, konfiguráciu konektorov, vzorky a prispôsobené výrobné potreby s inžinierskym tímom Qianmu.
