Pre moderné zariadenia na presadzovanie práva a záznamové zariadenia v teréne je spoľahlivé určovanie polohy viac ako len pohodlie – môže priamo ovplyvniť vysledovateľnosť dôkazov a prevádzkovú bezpečnosť.QianmurozvíjaBody Cam GPS anténaako priemyselná GNSS keramická anténa pre kamery na tele, terminály na zhromažďovanie dôkazov, hliadkové vybavenie a ďalšie náročné mobilné zariadenia. Jeho kompatibilita s GPS, BeiDou, GLONASS a Galileo, dizajn RHCP a robustná keramická konštrukcia sú navrhnuté tak, aby udržali stabilný satelitný príjem v náročných prostrediach.
Anténa GPS vo vnútri fotoaparátu noseného na tele musí fungovať okolo prekážok ľudského tela, kompaktných štruktúr zariadení, kovového tienenia, bunkových RF modulov, batérií a meniacich sa vonkajších podmienok. Vhodná GNSS anténa preto potrebuje viac ako len základný satelitný príjem. Tento článok vysvetľuje, ako keramická konštrukcia antény, kruhová polarizácia, kontrola RF rušenia, materiály s vysokou teplotou a správna inštalácia prispievajú k stabilnému umiestneniu. Porovnáva tiež technológie keramických a flexibilných FPC antén a načrtáva kľúčové aspekty výberu a inštalácie pre výrobcov profesionálnych kamier.
Obsah
- Čo je to anténa GPS Body Cam?
- Prečo je výkon GPS dôležitý pri fotoaparátoch na tele?
- Aké výkonnostné faktory by mali kupujúci hodnotiť?
- Keramická GPS anténa vs. FPC anténa
- Kľúčové technické špecifikácie
- Ako by mala byť nainštalovaná anténa GPS?
- Typické aplikácie
- FAQ
- Záver

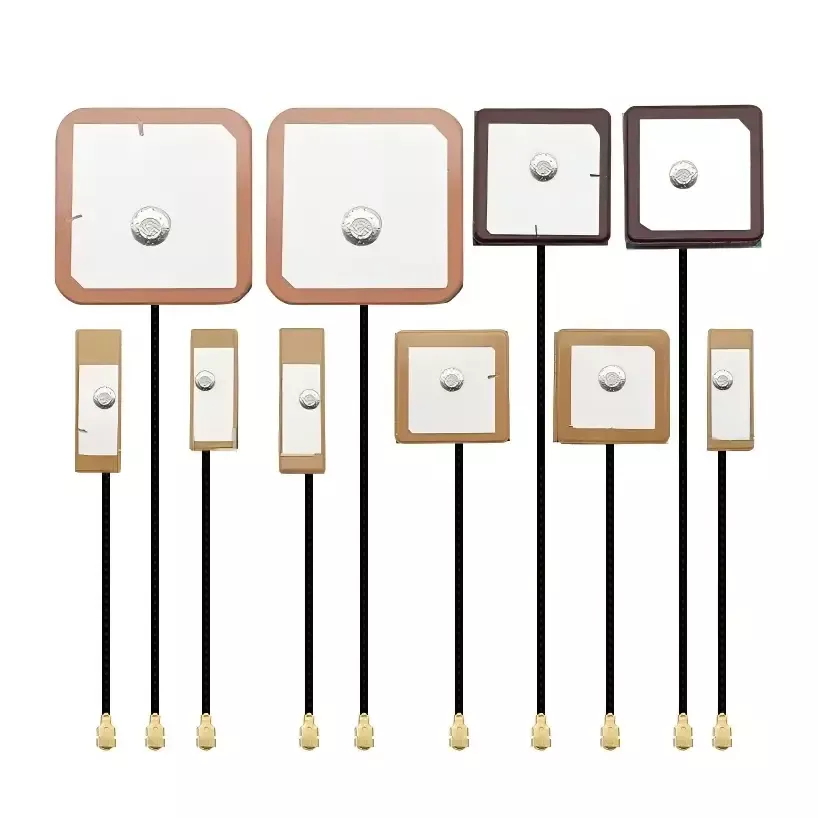

Čo je to anténa GPS Body Cam?
Body Cam GPS anténa je špecializovaný GNSS prijímací komponent určený na získavanie signálov satelitnej navigácie pre kamery na tele a prenosné terminály na zaznamenávanie dôkazov. Na rozdiel od všeobecnej antény GPS musí fungovať v kompaktnom kryte, pričom sa vyrovnáva s telesnými prekážkami, elektronickým rušením, pohybom a meniacimi sa vonkajšími prostrediami.
Riešenie Qianmu využíva vysoko dielektrickú keramickú náplasťovú štruktúru a pravostrannú kruhovú polarizáciu (RHCP). Dizajn podporuje GPS L1 na 1575,42 MHz a BeiDou B1 na 1561 MHz, zatiaľ čo kompatibilita s hlavnými satelitnými navigačnými systémami môže podporovať profesionálne polohovacie aplikácie na domácich aj medzinárodných trhoch.
Anténa prijíma satelitné signály a prenáša optimalizovaný RF signál do polohovacieho čipsetu. Zariadenie potom dokáže vypočítať informácie o polohe, rýchlosti, čase a nadmorskej výške a priradiť údaje o polohe k zaznamenanému zvuku a videu. To vytvára praktické spojenie medzi zaznamenaným obsahom a miestom, kde k udalosti došlo.
Prečo je výkon GPS dôležitý pri fotoaparátoch na tele?
Kamery na tele sa často používajú, keď personál kráča, beží, otáča sa, vstupuje do budov alebo obsluhuje vozidlá. Tieto pohyby vytvárajú náročnejšie RF prostredie, ako bežne zažíva stacionárny prijímač GPS.
Stabilné umiestnenie môže poskytnúť niekoľko praktických výhod:
- Vysledovateľnosť dôkazov:Informácie o polohe môžu byť spojené so zaznamenanými zábermi a prevádzkovými udalosťami.
- Nepretržité záznamy trajektórie:Spoľahlivý satelitný príjem pomáha znižovať medzery v sledovaní pohybu.
- Prevádzkové povedomie:Terénne tímy môžu získať spoľahlivejšie informácie o polohe počas mobilných operácií.
- Znížený posun polohy:Lepší výkon antény môže pomôcť obmedziť nestabilné údaje o polohe spôsobené slabými alebo odrazenými signálmi.
- Globálne nasadenie:Multisystémová GNSS kompatibilita je užitočná pre zariadenia určené pre rôzne geografické trhy.
Pre výrobcov by sa preto výber antény mal brať do úvahy skôr v počiatočných štádiách návrhu fotoaparátu na telo, než by sa mal považovať za konečnú úlohu výberu komponentov.
Aké výkonnostné faktory by mali kupujúci hodnotiť?
1. Kompatibilita satelitného systému
Profesionálne telesné kamery môžu byť nasadené v rôznych krajinách a prevádzkových prostrediach. Podpora GPS a BeiDou a zároveň prispôsobenie GLONASS a Galileo môže poskytnúť väčšiu flexibilitu pri navrhovaní zariadení pre domáce a zámorské trhy.
2. Kruhová polarizácia
Satelitné signály GNSS majú charakteristiky kruhovej polarizácie. Anténa RHCP je navrhnutá tak, aby zodpovedala tejto vlastnosti signálu a môže pomôcť znížiť vplyv určitých odrazených a nesprávne polarizovaných signálov. Toto je obzvlášť užitočné v okolí budov, vozidiel, kovových konštrukcií a iných reflexných povrchov.
3. Odolnosť voči RF rušeniu
Moderná kamera na tele môže obsahovať komunikačné moduly 4G/5G, Wi-Fi, procesory, batérie a ďalšie elektronické obvody. Tieto komponenty môžu vytvárať elektricky zložité prostredie. Prispôsobenie antény a vhodné fyzické oddelenie môže pomôcť znížiť nežiaduce RF spojenie a zlepšiť stabilitu polohy.
4. Spoľahlivosť voči životnému prostrediu
Profesionálne vybavenie môže byť vystavené letnému teplu, zimnému chladu, vibráciám, nárazom, vlhkosti a dlhšej vonkajšej prevádzke. Dizajn priemyselnej keramiky Qianmu je špecifikovaný pre rozsah prevádzkových teplôt od -40 °C do +75 °C, čím podporuje aplikácie, kde komponenty spotrebiteľskej kvality nemusia poskytovať dostatočnú environmentálnu rezervu.
5. Mechanická odolnosť
Vybavenie nosené na tele zažíva opakovaný pohyb a fyzickú manipuláciu. Pevná keramická konštrukcia antény môže poskytnúť lepšiu rozmerovú stabilitu ako flexibilná konštrukcia v aplikáciách, kde je prioritou mechanická odolnosť.
Keramická GPS anténa vs. FPC anténa
Keramické aj FPC anténne technológie môžu byť užitočné, ale ich vlastnosti sú odlišné. Správna voľba závisí od štruktúry produktu, dostupného priestoru, podmienok prostredia, požadovaného polohovacieho výkonu a cieľovej aplikácie.
| Porovnávací faktor | Keramická anténa Qianmu | Štandardná FPC GPS anténa |
|---|---|---|
| Materiál jadra | Priemyselná vysokoteplotná spekaná keramika | Flexibilná PI fólia |
| Príjem signálu | Navrhnuté pre silný príjem satelitného signálu | Vhodné pre kompaktné univerzálne aplikácie |
| Polarizácia | RHCP | Závisí od konštrukcie antény |
| Prevádzková teplota | -40 °C až +75 °C | Závisí od konkrétneho modelu |
| Mechanická štruktúra | Pevná keramická konštrukcia | Flexibilná konštrukcia fólie |
| Kontrola rušenia | Navrhnuté pre náročné RF prostredia | Viac závisí od usporiadania systému a inštalácie |
| Typická aplikácia | Profesionálne telesné kamery a priemyselné terminály | Kompaktná spotrebná a prenosná elektronika |
Pre výrobcov vyvíjajúcich profesionálne zariadenia na zaznamenávanie dôkazov môže keramická GNSS anténa ponúknuť užitočnú kombináciu vysokofrekvenčného výkonu, odolnosti voči životnému prostrediu a štrukturálnej stability.
Kľúčové technické špecifikácie
Pri hodnotení antény GPS pre telesnú kameru by si inžinieri mali radšej preštudovať kompletnú RF a mechanickú špecifikáciu, než sa zamerať len na kompatibilitu nominálnej frekvencie.
| Parameter | Špecifikácia Qianmu |
|---|---|
| Typ produktu | Keramická povrchová montáž GNSS antény |
| Prevádzkové pásma | GPS L1: 1575,42 MHz; BeiDou B1: 1561 MHz |
| Polarizácia | Pravostranná kruhová polarizácia (RHCP) |
| Charakteristická impedancia | 50Ω |
| VSWR | ≤1,8 |
| Vrcholový zisk | 3,0 – 3,8 dBi |
| Prevádzková teplota | -40 °C až +75 °C |
| Skladovacia teplota | -45 °C až +80 °C |
| Inštalácia | Umiestnenie SMT, spájkovanie cez otvory alebo prispôsobené konektory |
Tieto špecifikácie poskytujú užitočný východiskový bod pre RF inžinierov. Konečný výkon antény by sa však mal vždy overiť po integrácii do kompletného krytu fotoaparátu, pretože materiály krytu, umiestnenie batérie, rozloženie PCB, vedenie káblov a blízke bezdrôtové moduly môžu výrazne ovplyvniť skutočný výkon RF.
Ako by mala byť nainštalovaná anténa GPS?
Dokonca aj vysokovýkonná anténa môže byť slabá, ak je nainštalovaná nesprávne. Správna mechanická a RF integrácia je preto nevyhnutná.
Vyberte si vhodnú polohu inštalácie
Oblasť keramického žiarenia by nemala byť priamo zakrytá kovovými krytmi, batériami alebo kovovými konzolami. Vo všeobecnosti je výhodnejšia nekovová oblasť smerom k hornej časti fotoaparátu. Spoločnosť Qianmu odporúča zachovať vzdialenosť aspoň 15 mm od antén 4G/5G a Wi-Fi tam, kde to umožňuje štruktúra produktu.
Dodržujte správne postupy spájkovania
Pre kolíkové antény by mali byť spájkované spoje úplné a bezpečné. Pri produktoch SMT by mala byť anténa správne zarovnaná a namontovaná podľa odporúčaného procesu PCB. Je potrebné vyhnúť sa nadmernému mechanickému tlaku, pretože keramické komponenty sa môžu pri nesprávnej manipulácii poškodiť.
Riadiaci kábel a vedenie elektrického vedenia
Anténne káble by mali byť vedené opatrne, aby sa znížilo zbytočné prepojenie s elektrickými vedeniami a silnoprúdovými obvodmi. Ak je to vhodné, na izoláciu antény od silných zdrojov elektrického rušenia sa môžu použiť aj izolačné materiály.
Otestujte kompletné zariadenie
Laboratórne testovanie komponentov je dôležité, ale nemalo by nahradiť overenie celého stroja. Po montáži by mali výrobcovia vyhodnotiť získavanie satelitov so studeným štartom a horúcim štartom, presnosť polohovania, počet satelitov a kontinuitu trajektórie za reálnych vonkajších podmienok.
Aké aplikácie môžu používať anténu GPS Body Cam?
Profesionálna GNSS anténa môže podporovať širokú škálu mobilných záznamových a polohovacích zariadení vrátane:
- Telové kamery 4G/5G na presadzovanie práva
- Záznamové terminály polície a orgánov činných v trestnom konaní
- Kamery mestskej správy a správy ciest
- Audiovizuálna dôkazná technika hasičov
- Záznamové terminály odolné voči výbuchu a iskrovo bezpečné
- Ťažobné a petrochemické kontrolné zariadenia
- Zariadenia na kontrolu napájania a železničných hliadok
- Vonkajšie kontrolné a prevádzkové terminály
- Viacpásmové fotoaparáty, ktoré sa nosia na tele, orientované na export
Vďaka kombinácii príjmu GNSS, kompaktnej integrácii a odolnosti voči životnému prostrediu je táto anténna technológia obzvlášť dôležitá pre profesionálne zariadenia, ktoré musia nepretržite fungovať mimo kontrolovaného vnútorného prostredia.
FAQ
1. Aké satelitné systémy podporuje anténa Body Cam GPS?
Anténa je navrhnutá pre frekvencie GPS L1 a BeiDou B1 a podporuje viacsystémové GNSS aplikácie zahŕňajúce GPS, BeiDou, GLONASS a Galileo.
2. Prečo je RHCP dôležité pre príjem GNSS?
RHCP alebo pravostranná kruhová polarizácia zodpovedá polarizačným charakteristikám bežných satelitných signálov GNSS. Môže pomôcť zlepšiť konzistenciu príjmu a znížiť vplyv niektorých odrazených alebo nesprávne polarizovaných signálov.
3. Môže anténa pracovať v extrémnych teplotách?
Špecifikovaný rozsah prevádzkových teplôt je -40°C až +75°C, vďaka čomu je anténa vhodná pre mnoho náročných vonkajších a priemyselných aplikácií.
4. Dá sa anténa prispôsobiť novému dizajnu telovej kamery?
áno. Ako originálny výrobca môže Qianmu podporovať prispôsobený vývoj antény podľa štruktúry zariadenia, prevádzkovej frekvencie, požiadaviek na inštaláciu, konfigurácie konektora a cieľov výkonu RF.
5. Aká vzdialenosť by sa mala zachovať od antén 4G/5G a Wi-Fi?
Tam, kde to štruktúra produktu dovoľuje, sa odporúča minimálna vzdialenosť 15 mm. Konečná vzdialenosť by mala byť potvrdená testovaním RF, pretože geometria krytu a vnútorná elektronika môžu zmeniť optimálnu polohu antény.
6. Je po inštalácii antény potrebné vonkajšie testovanie?
áno. Dôrazne sa odporúča vonkajšie testovanie celého zariadenia. Po integrácii antény do konečného krytu by inžinieri mali overiť satelitné získavanie, presnosť polohovania, studené a horúce štarty a kontinuitu trajektórie.
Záver
Spoľahlivá GNSS anténa je kritickým komponentom profesionálnej kamery na tele, pretože určovanie polohy ovplyvňuje presnosť polohy, sledovateľnosť dôkazov a prevádzkovú spoľahlivosť. Keramická konštrukcia, polarizácia RHCP, kompatibilita s viacerými systémami GNSS, kontrola rušenia a vysokoteplotný výkon môžu poskytnúť pevnejší základ pre náročné aplikácie s telesným fotoaparátom.
Qianmu kombinuje výskum a vývoj antén, výrobu, vysokofrekvenčné testovanie a prispôsobenú výrobu na podporu výrobcov kamier a systémových integrátorov. Pre projekty vyžadujúce prispôsobené frekvenčné pásma, rozmery, konektory, inštalačné štruktúry alebo RF optimalizáciu, preskúmajte riešenie Body Cam GPS Antenna akontaktujte násza technické konzultácie, vzorky a prispôsobený vývoj antény.
