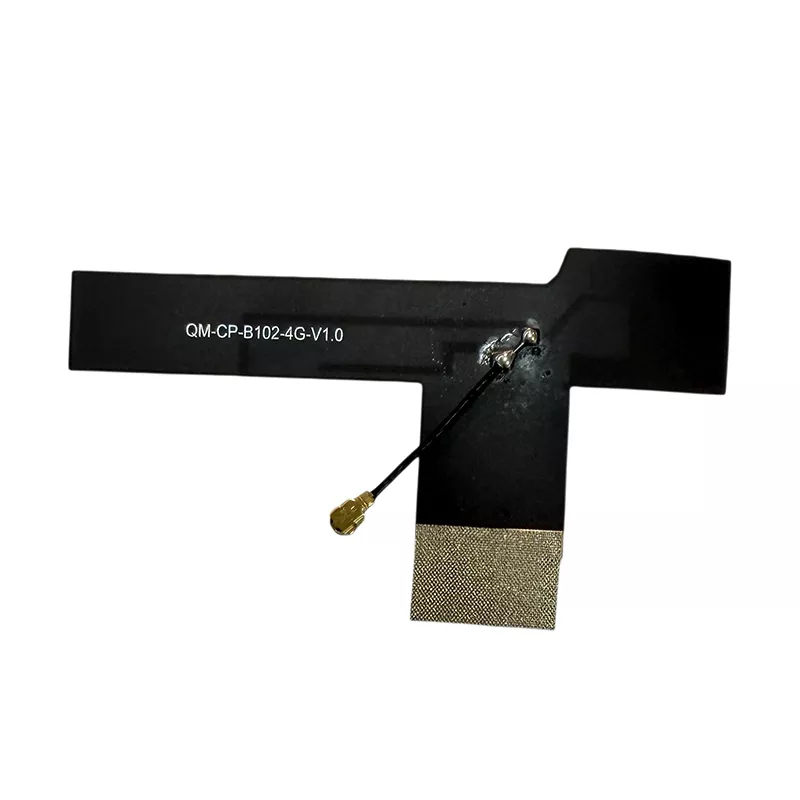

Dátová anténa pre tablet 4G

Dátová anténa Tablet 4G je vstavaný bezdrôtový komponent na príjem a prenos signálu navrhnutý špeciálne pre tabletové zariadenia. Táto tabletová 4G LTE anténa má ľahkú, flexibilnú štruktúru optimalizovanú pre obmedzený vnútorný priestor tabletov. Zvláda prenos dát a príjem signálu cez 4G LTE siete, podporuje mobilné pripojenie, nahrávanie a sťahovanie dát a stabilnú sieťovú komunikáciu. Ako vstavaná 4G LTE anténa je navrhnutá na vnútornú inštaláciu a nie na použitie ako externá univerzálna anténa.

V porovnaní s konvenčnými konfiguráciami internej antény toto riešenie kombinuje flexibilný FPC substrát s kompaktným profilom na prispôsobenie sa rôznym štruktúram tabletu. Dizajn môže byť hodnotený pre spotrebiteľské, vzdelávacie, priemyselné a špecializované tabletové aplikácie podľa požadovaných frekvenčných pásiem a podmienok inštalácie.

Rozsah kompatibilných zariadení

Ako všestranná a prispôsobiteľná 4G LTE anténa pre tabletové aplikácie je tento produkt určený pre tabletové zariadenia, ktoré podporujú sieťové pripojenie 4G. Kompatibilita závisí od podporovaných frekvenčných pásiem zariadenia, priestoru vnútornej antény a RF rozhrania.

• Civilné tablety pre spotrebiteľa: tablety pre domácu zábavu, tablety s plnou sieťovou komunikáciou a prenosné osobné tabletové zariadenia

• Vzdelávacie komerčné tablety: Študentské vzdelávacie tablety, školské tablety špecifické pre vzdelávanie, komerčné tablety školiacich inštitúcií

• Priemyselné odolné tablety: priemyselné ručné tablety, prachotesné, vodotesné a nevýbušné priemyselné tablety, vonkajšie inteligentné tablety

• Špeciálne tablety do vozidla: informačno-zábavné tablety vo vozidle, terminály pre logistické a prepravné vozidlá, ovládacie tablety pre stavebné stroje

• Tablety špecifické pre daný priemysel: lekárske tablety, bezpečnostné monitorovacie tablety, skladové inteligentné terminálové tablety, inteligentné tabletové zariadenia internetu vecí

Podrobné technické špecifikácie

Návod na inštaláciu a používanie

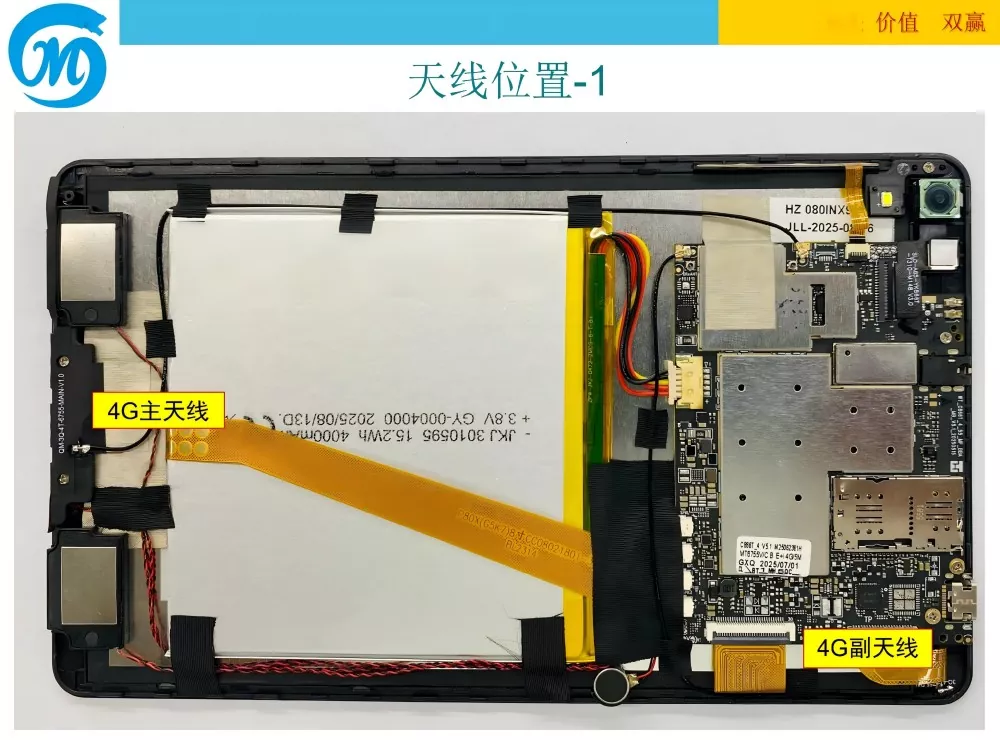

Táto dátová anténa Tablet 4G je určená na internú inštaláciu do kompatibilných tabletových zariadení. Môže byť použitý pri výrobe zariadení, údržbe a projektoch výmeny antén. Inštaláciu by mal vykonať personál oboznámený s demontážou tabletu a manipuláciou s RF konektorom. Konkrétne kroky inštalácie sú nasledovné:

1. Demontáž a čistenie: Vypnite tabletové zariadenie, odstráňte zadný kryt a vyčistite od prachu a nečistôt z oblasti vnútornej inštalácie. Uistite sa, že montážny povrch je rovný, čistý a bez výčnelkov alebo prekážok.

2. Umiestnenie a pripevnenie: Odstráňte lepiacu ochrannú fóliu odolnú voči vysokej teplote zo zadnej strany antény. Zarovnajte ju presne s vyhradenou pozíciou antény vo vnútri tabletu a umiestnite ju na voľnú plochu tela zariadenia, ktorá nie je prekážaná kovom. Jemne zatlačte na 3 až 5 sekúnd, aby ste sa uistili, že anténa bezpečne priľne, bez uvoľnenia alebo zdvihnutia hrán.

3. Pripojenie rozhrania: Zarovnajte konektor IPEX na konci antény s RF zásuvkou na základnej doske tabletu, potom ho zatlačte zvislo nadol, kým nebude bezpečne pripojený. Zabezpečte dobrý kontakt bez uvoľnených spojov alebo slabého kontaktu. Toto usporiadanie pripojenia je dôležité pri výbere IPEX 4G LTE antény pre kompatibilné tabletové RF rozhranie.

4. Usporiadajte vedenie káblov: Káble antény úhľadne usporiadajte, aby ste sa vyhli nadmernému ťahaniu, ohýbaniu alebo stláčaniu, a držte ich mimo oblastí, ktoré generujú teplo, ako je batéria a základná doska, aby ste predišli dlhodobému starnutiu a poškodeniu.

5. Inštalačný test: Znova nasaďte zadný kryt tabletu, zaistite upevňovacie skrutky, zapnite zariadenie, aktivujte 4G sieť, otestujte rýchlosť internetu a silu signálu a pred bežným použitím sa uistite, že neexistujú žiadne anomálie signálu alebo problémy s odpojením.

Pozadie spoločnosti

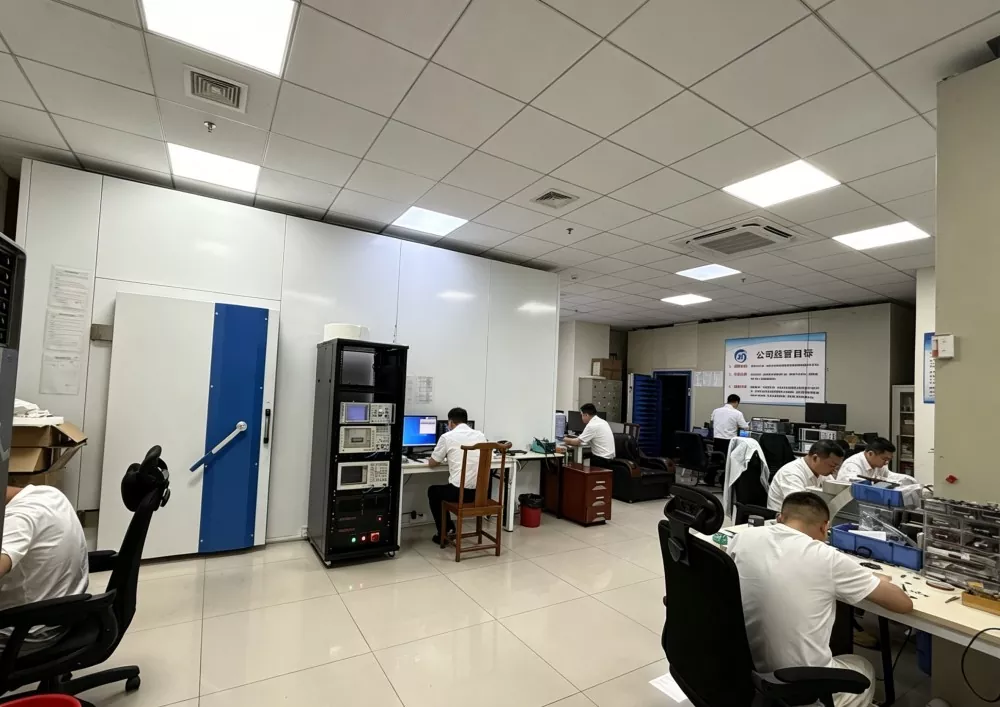

Spoločnosť Shenzhen Qianmu Communication Technology Co., Ltd. sa zaoberá odvetvím komunikačných antén už viac ako desať rokov a slúži ako čínsky výrobca a dodávateľ integrujúci výskum a vývoj antén, vývoj foriem, rozsiahlu výrobu, testovanie kontroly kvality a popredajnú podporu. Spoločnosť sa špecializuje na bezdrôtové komunikačné anténové riešenia vrátane produktov Tablet 4G Data Antenna, IoT antén a vstavaných koncových antén. Jej zariadenia zahŕňajú výrobné prevádzky, výrobné linky, výskumné a vývojové laboratóriá a testovacie zariadenia na podporu vývoja produktov a kontroly kvality. Je možné dohodnúť návštevy továrne a výrobné a kontrolné procesy podliehajú postupom riadenia kvality spoločnosti.

Každý z hlavných členov tímu má viac ako 10 rokov skúseností v oblasti výskumu a vývoja komunikačných antén so skúsenosťami v oblasti adaptácie signálu, impedančného prispôsobenia a požiadaviek na internú inštaláciu rôznych tabletových zariadení. Tím poskytol anténne riešenia viac ako 300 výrobcom digitálnych terminálov a priemyselných zariadení po celom svete. K dispozícii sú prispôsobené riešenia podľa požiadaviek produktu a podmienok integrácie zariadenia.

Sprievodca výberom produktu

Pri výbere antény Tablet 4G LTE patrí medzi bežné úvahy frekvenčná kompatibilita, inštalačný priestor, typ konektora a výkon RF. Nasledujúce body môžu pomôcť určiť, či je navrhovaná anténa vhodná pre konkrétny projekt tabletu.

• Skontrolujte kompatibilitu frekvenčného pásma: Uprednostnite antény, ktoré pokrývajú požadované frekvenčné pásma. V prípade domácich zariadení overte kompatibilitu s určenými nosnými pásmami; pre exportné zariadenia potvrďte podporu pre frekvenčné pásma používané na cieľovom trhu. Chýbajúce pásma môžu ovplyvniť príjem signálu a výkon dát.

• Skontrolujte materiál a remeselné spracovanie: Flexibilná FPC 4G anténa dokáže vyhovieť požiadavkám vnútornej inštalácie, kde je potrebný tenký, flexibilný substrát. Skontrolujte substrát, vodivý prvok a izolačný povlak, aby ste určili, či je dizajn vhodný pre zamýšľané prostredie inštalácie.

• Kontrola aktuálnych parametrov testu: Prezrite si dostupné protokoly o testoch a namerané údaje. Kľúčové parametre zahŕňajú zisk, SWR a impedanciu. Potvrďte, že nameraný výkon spĺňa požiadavky cieľového zariadenia a prevádzkových pásiem.

• Skontrolujte rozmery kompatibility: Vyberte vhodné rozmery antény podľa vnútorného priestoru tabletu. V prípade ultratenkých zariadení zvážte dizajn s hrúbkou 0,15 mm a overte dostupnú montážnu plochu, trasu kábla a voľný priestor. Je možné diskutovať o vlastných neštandardných veľkostiach, aby sa vyriešili obmedzenia pri inštalácii.

• Skontrolujte RF konektor: IPEX/U.FL konektor by mal zodpovedať RF zásuvke na základnej doske tabletu. Pred objednaním si overte generáciu konektora, dĺžku kábla a usporiadanie pripojenia. Projekty internej LTE antény pre tablety môžu vyžadovať inú konfiguráciu konektora alebo kábla v závislosti od dizajnu zariadenia.

• Skontrolujte prispôsobenie a možnosti dodávky: Pre projekty so špeciálnymi rozmermi, dĺžkami káblov, požiadavkami na konektory alebo konfiguráciami frekvencie je možné vlastnú tabletovú anténu vyhodnotiť podľa špecifikácií zariadenia. Pred hromadnou výrobou potvrďte vzorky, požiadavky na testovanie, výrobné množstvá a dodacie lehoty.

• Skontrolujte možnosti výrobcu: Pri výbere dlhodobého dodávateľa antén zvážte skúsenosti výrobcu, testovanie produktu, kontrolu kvality, možnosti prispôsobenia a popredajnú podporu.

FAQ

Otázka 1: Podporuje táto dátová anténa tabletu 4G zámorské siete 4G?

Odpoveď: Anténa podporuje frekvenčné pásma uvedené v technických špecifikáciách. V prípade exportných zariadení porovnajte tieto pásma s pásmami LTE používanými v cieľovej krajine a požiadavkami tabletu na modem. Ak štandardné špecifikácie nepokrývajú požadované pásma, možno prediskutovať ďalšie frekvenčné konfigurácie.

Q2: Dá sa anténa prispôsobiť z hľadiska veľkosti, typu konektora a dĺžky kábla?

A: Áno. Možnosti prispôsobenia môžu zahŕňať rozmery antény, dĺžku kábla, typ konektora a konfiguráciu frekvencie podľa vnútornej štruktúry zariadenia. Pre projekt Custom Tablet Antenna poskytnite dostupný inštalačný priestor, požadované LTE pásma, podrobnosti RF konektora a cieľovú aplikáciu, aby bolo možné vyhodnotiť kompatibilitu.

Q3: Ako dlho je záruka na produkt? Ako sa riešia problémy s kvalitou?

Odpoveď: Na produkt sa vzťahuje 1-ročná záruka a doživotná údržba. V prípade problémov s kvalitou, ktoré nie sú spôsobené ľudským poškodením, poskytuje uvedená servisná politika bezplatnú výmenu alebo opätovné zaslanie spolu s technickou podporou na riešenie problémov s používaním. Pri zadávaní objednávky potvrďte platné podmienky.

Otázka 4: Poškodí časté ohýbanie flexibilnú anténu?

Odpoveď: Výrobok používa flexibilný substrát FPC určený na vnútornú inštaláciu. Vyhnite sa ostrým záhybom, opakovanému nadmernému ohýbaniu alebo tlaku na vyžarovací prvok a napájací kábel. Inštalácia by mala spĺňať mechanické požiadavky antény, aby sa zachovala jej štruktúra a výkon RF.

Q5: Aké je minimálne množstvo objednávky? Môžu byť dodané zmiešané šarže?

Odpoveď: U štandardných produktov na sklade sa uvádza, že nemajú žiadne minimálne objednávacie množstvo, pričom sú podporované malé zmiešané dávky a príležitostné nákupy. Veľké objednávky sa môžu kvalifikovať pre odstupňované ceny. Pred objednaním si overte aktuálne zásoby, požiadavky na prispôsobenie a výrobné časy.

Otázka 6: Aký konektor používa anténa?

Odpoveď: Štandardným rozhraním je univerzálny konektor IPEX/U.FL s prispôsobiteľnými možnosťami svoriek. Konektor by sa mal skontrolovať voči RF zásuvke základnej dosky tabletu. V prípade požiadavky na anténu IPEX 4G LTE si pred výrobou overte vygenerovanie konektora a dĺžku kábla.
