Zdieľaná cyklistická anténa

Anténa pre zdieľaný bicykel je špeciálna IoT RF anténa špeciálne navrhnutá na integráciu do krytu inteligentného zámku zdieľaných bicyklov a elektrických bicyklov. Nevyžaduje vonkajšiu expozíciu za krytom zariadenia, namiesto toho je umiestnený priamo okolo PCB zámku alebo vo vyhradenom vnútornom priestore v kryte zámku. V dôsledku obmedzeného vnútorného priestoru inteligentných zámkov a elektromagnetického rušenia spôsobeného kovovými krytmi, batériami, motormi a komponentmi základnej dosky trpia bežné štandardné interné antény pri inštalácii značným útlmom signálu. To vedie k oneskorenému hláseniu vozidla, posunu polohy, abnormálnej spotrebe energie v režime spánku a v konečnom dôsledku vyšším nákladom na prevádzkovú údržbu. Anténa Qianmu Communications bola špeciálne optimalizovaná a vyladená pre komplexné elektromagnetické prostredie vo vnútri krytov zámkov, čím sa zaisťuje stabilná komunikácia a polohovací výstup signálu v stiesnených, uzavretých dutinách. Slúži ako základný podporný komponent pre riešenia smart lock v zdieľaných dvojkolesových vozidlách.

Pracovný princíp

1. Základná doska inteligentného zámku vydáva RF signál cez svoj RF port, ktorý sa prenáša cez napájací kábel do vstavanej antény zdieľaného bicykla na vyžarovanie.

2. Radiačná jednotka konvertuje elektrické signály na elektromagnetické vlny, ktoré prenikajú plastovým krytom zámku a vyžarujú smerom von, pričom prenášajú polohu vozidla, stav zámku, úroveň batérie a informácie o poruchách do cloudovej riadiacej platformy.

3. Prijímajte príkazy na odomknutie a zamknutie na diaľku zo základnej stanice, konvertujte vzdušné elektromagnetické vlny späť na elektrické signály a preneste ich na základnú dosku;

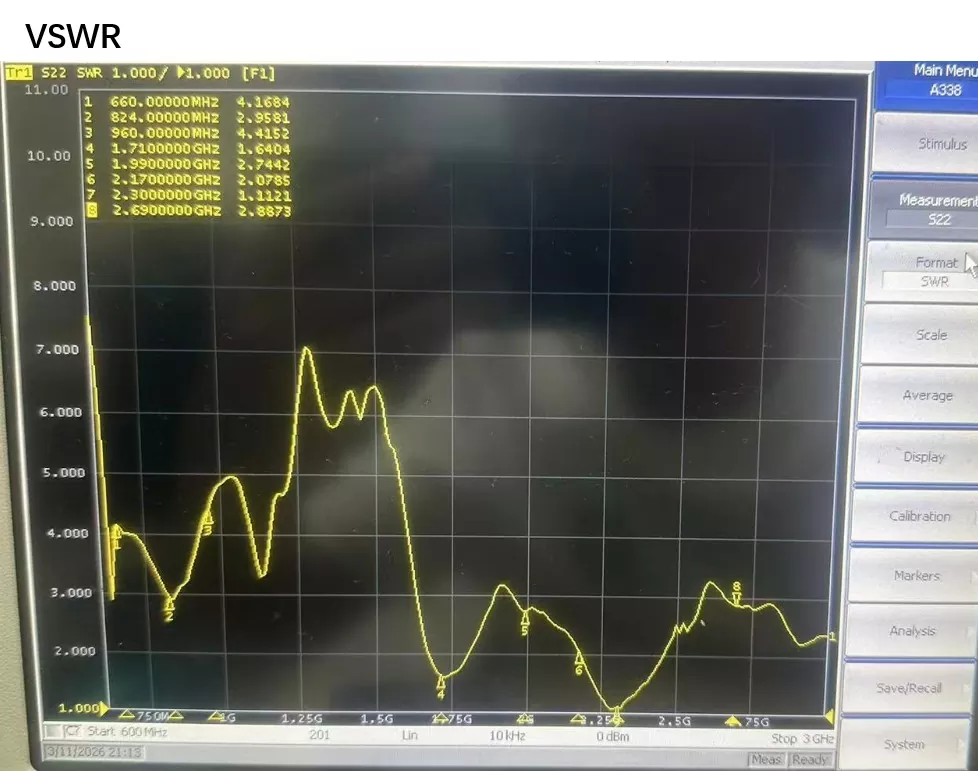

4. Vyladenie impedancie sa vykonáva na riešenie vnútorného rušenia kovov a batérie, udržiavanie štandardnej impedancie 50 Ω v stiesnených priestoroch, zníženie straty ozveny, potlačenie abnormálnej spotreby energie a predĺženie životnosti lítiovej batérie zariadenia.

Kompatibilné s podporovanými zariadeniami

· NBIoT Smart Bike Lock

· 4G Cat.1 zdieľaný elektrický bicykel centrálna doska s centrálnym zámkom

· Interný komunikačný modul IoT pre zdieľané elektrické kolobežky

· Zdieľané skútre a mobilné zariadenia so vstavanými komunikačnými terminálmi

· Malý vonkajší IoT zámok, skrinkový zámok so zabudovaným modulom

Základná technológia produktu

1. Dutinový ladiaci dizajn proti rušeniu: Špecificky kalibrovaný v anechoickej komore na riešenie elektromagnetického rušenia z vnútorných kovových krytov, lítiových batérií a dosiek plošných spojov v inteligentných zámkoch. Udržuje stabilný výkon žiarenia aj v stiesnených, uzavretých priestoroch, čím účinne zabraňuje kolísaniu signálu spôsobenému vnútorným prostredím zámku.

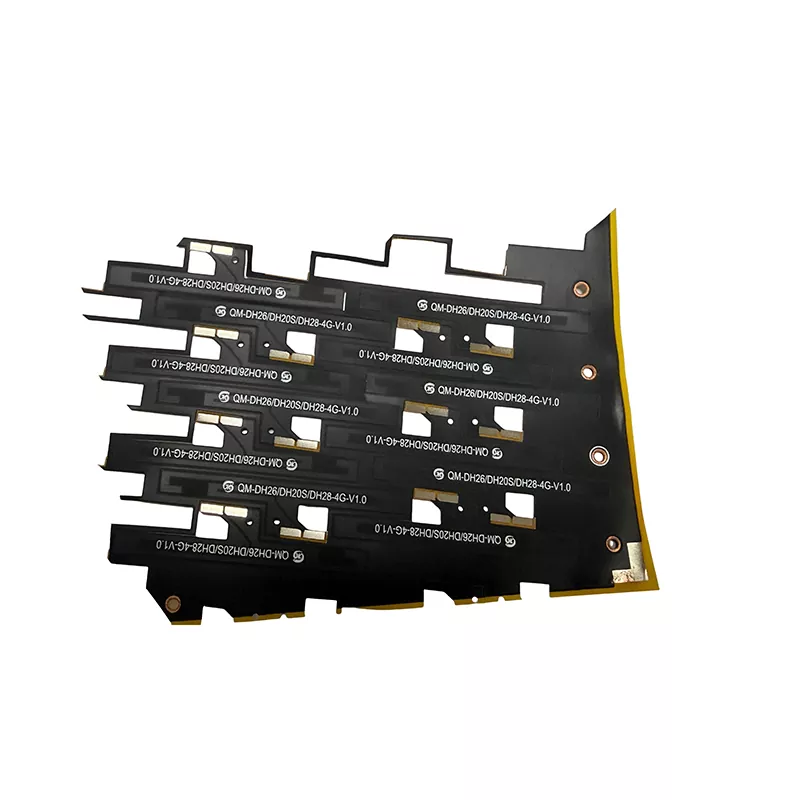

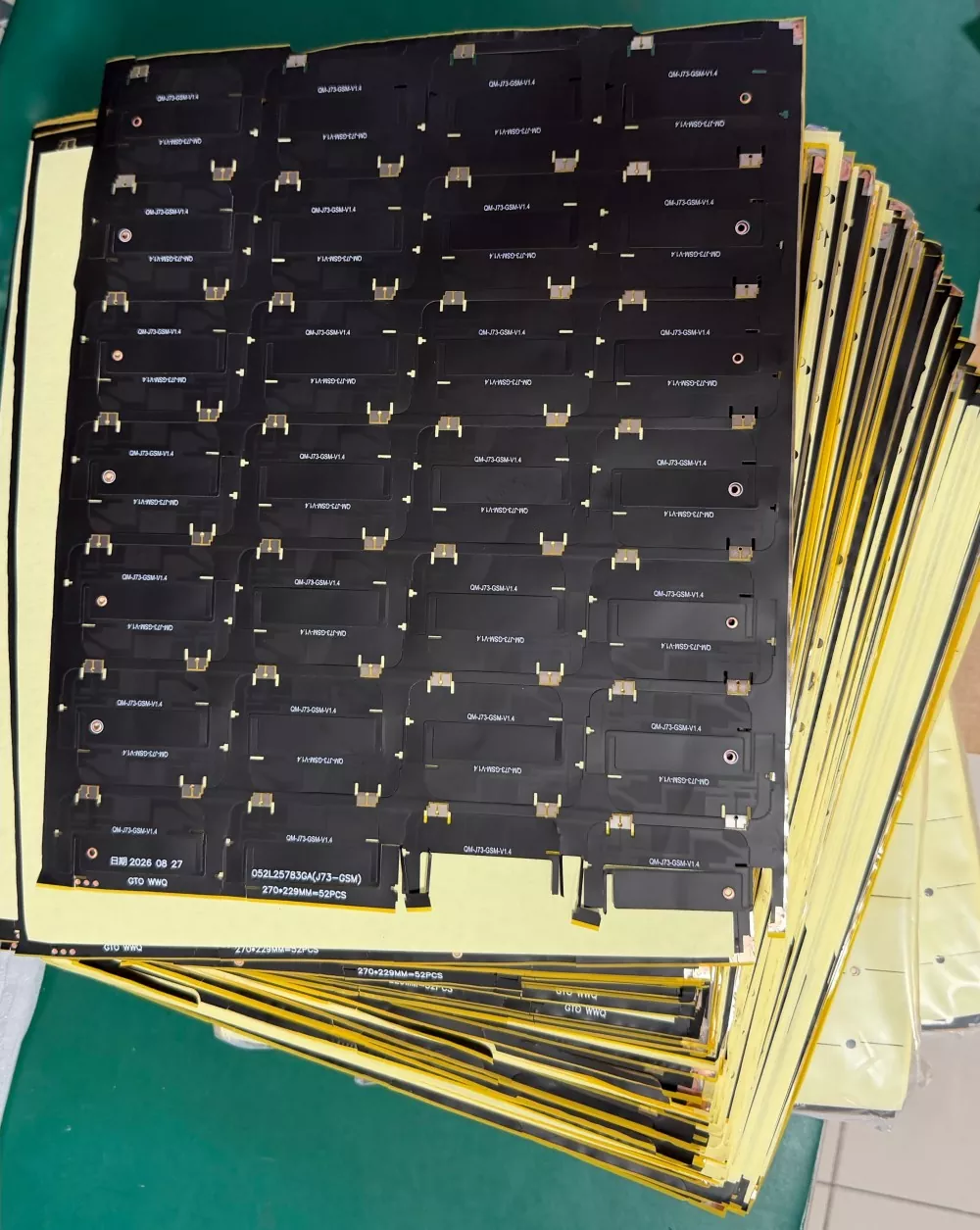

2. Kompaktný a tenký dizajn, ideálny pre úzke priestory vo vnútri zámkov: k dispozícii vo viacerých veľkostiach a konfiguráciách, s flexibilnými FPC, keramickými, pružinovými a PCB anténami, aby vyhovovali rôznym rozmerom vnútorných zámkov. Zaberá minimálny priestor v dutine, čo uľahčuje stavebným inžinierom integráciu do návrhov.

3. Antivibračné a protiúnavové funkcie: Zdieľané bicykle sa často stretávajú s hrboľatými cestami a dlhodobými vibráciami, ktoré môžu ľahko viesť k pretrhnutiu prívodného drôtu alebo oddeleniu spájkovaného spoja. Zdieľaná cyklistická anténa obsahuje vystuženie na výstupe kábla a flexibilná verzia FPC obsahuje dodatočné oceľové výstužné dosky. Po absolvovaní 500 hodín simulovaného testovania spoľahlivosti cestných vibrácií výrazne redukuje výrobné chyby, ako sú prasknuté káble.

4. Optimalizácia RF s nízkou spotrebou: Optimalizácia straty RF spojenia znižuje spotrebu energie pri prenose zariadenia v zložitých vnútorných prostrediach, znižuje celkovú spotrebu energie systému, predlžuje cykly výmeny batérií pre jednotlivé vozidlá a znižuje frekvenciu údržby na mieste.

5. Flexibilné možnosti prispôsobenia a vývoja: Môžu byť špecificky vyladené podľa rozmerov krytu zákazníka a rozloženia vnútorných komponentov; podporuje jednoduchú komunikáciu alebo integrované antény s dvojitou funkciou kombinujúce komunikáciu a určovanie polohy pomocou GNSS; dĺžka kábla, typ konektora a prevádzkové frekvenčné pásmo sú nastaviteľné.

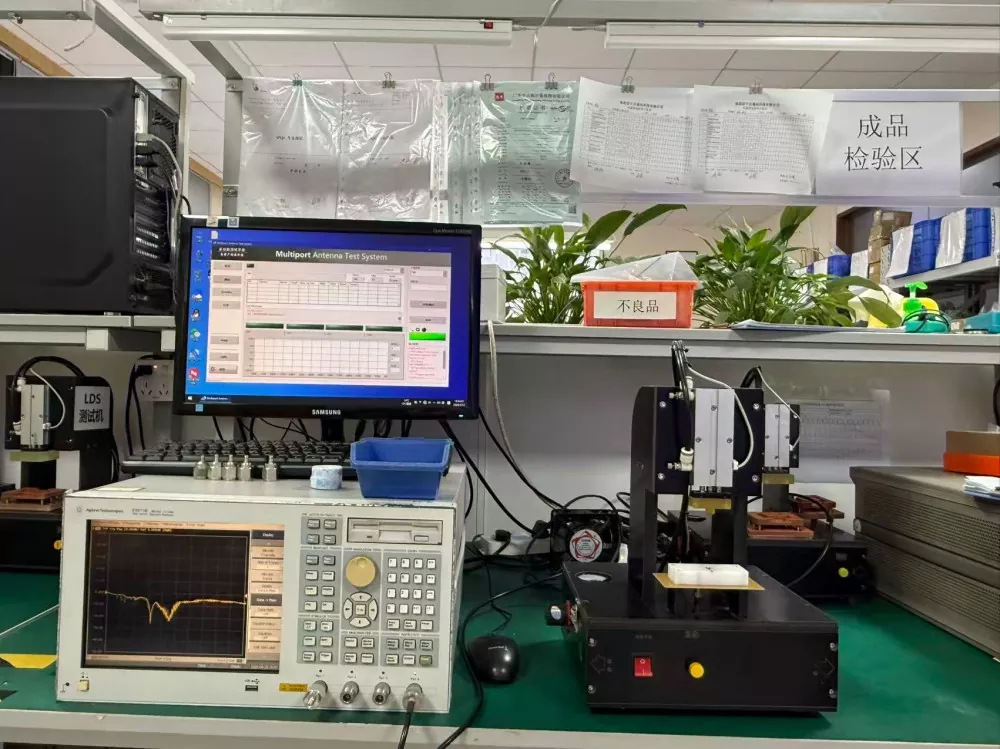

6. Vysledovateľná a overiteľná kvalita: Každá šarža produktov obsahuje protokoly o testoch mikrovlnnej anechoickej komory a záznamy o testoch starnutia vzoriek. Pri hromadnej dodávke projektu môžu byť skutočné údaje o meraní poskytnuté spolu so zásielkou, aby sa splnili požiadavky na prijatie projektu. Ako dodávateľ s nezávislými schopnosťami výskumu a vývoja môžeme dodať viacero iterácií prototypu počas fázy vzorky.

Ako si vybrať anténu pre zdieľaný bicykel

1. Ujasnite si frekvenčné pásma a funkčné požiadavky: Potvrďte, či ide o projekt NB-IoT alebo 4G Cat.1 a či je potrebné integrované duálne určovanie polohy Beidou-GPS. Zdieľané cyklistické antény s identickým vzhľadom, ale nezhodnými frekvenčnými pásmami budú mať za následok slabý skutočný výkon pri použití vo vnútri zámkov.

2. Vyhodnoťte prostredie vnútornej dutiny: zvážte veľkosť vnútorného priestoru, okolité kovové komponenty a umiestnenie batérie. Nespoliehajte sa len na parametre holého komponentu antény; skutočné merania sa musia vykonať po úplnej montáži krytu, pretože údaje o holých doskách nemôžu predstavovať skutočný výkon v skutočných projektoch.

3. Vopred si overte konštrukčné požiadavky: dostupné rozmery priestoru, spôsob inštalácie a montáže, model konektora a prípustnú dĺžku kábla, aby ste sa vyhli nákupu komponentov, ktoré sa nedajú zmontovať.

4. Uprednostnite výrobcov s možnosťami ladenia RF. Bežné generické produkty nemusia byť kompatibilné s telom vášho zámku; fyzická továreň môže preladiť a optimalizovať špecificky pre vašu dutinu zámku, zatiaľ čo obchodníci zvyčajne nedokážu dosiahnuť optimalizáciu na úrovni dutiny.

FAQ

Q1: Znamená vyšší zisk antény vždy lepší výkon?

Odpoveď: Nie. Vstavané antény sú uzavreté v úzkej kovovej dutine; jednoduché sledovanie vysokého zisku môže viesť k nesúladu impedancie, čo následne spôsobí prudký nárast celkovej spotreby energie. V prípade zdieľaných bicyklov musí vstavaná anténa vyvážiť viacero faktorov vrátane prostredia dutiny, spotreby energie, odolnosti proti nárazom a veľkosti, čo si vyžaduje prispôsobenie a vyladenie na základe dizajnu tela zámku.

Q2: Aké sú výhody a nevýhody vstavaných antén v porovnaní s externými anténami?

Odpoveď: Výhody vstavaných antén: čistý vzhľad zariadenia bez odkrytých komponentov, čím sa eliminuje riziko poškodenia, rozbitia alebo straty spojené s externými anténami. Nevýhody: väčšie rušenie vnútornými kovovými časťami v kryte zámku, čo si vyžaduje vyššiu presnosť ladenia antény. Ak váš projekt zahŕňa rozsiahle nasadenie vo výškových budovách alebo podzemných garážach, dôkladné testovanie a hodnotenie na mieste je nevyhnutné.

Q3: Môžeme vytvoriť 4G komunikáciu + dvojfunkčnú zdieľanú bicyklovú anténu GPS BeiDou?

A: Podporované. Integrovaný dizajn s dvoma anténami znižuje vnútorné zapojenie a konektory a káble je možné prispôsobiť podľa potreby.

Q4: Aká je politika záruky na produkt?

Odpoveď: Pri bežnej inštalácii a používaní poskytujeme záruku na elektrické poruchy samotného produktu, ktoré nie sú spôsobené ľudským poškodením. Na problémy spôsobené nesprávnou inštaláciou, násilným ťahaním káblov alebo poškodením spôsobeným stlačením počas montáže sa však záruka nevzťahuje. Poskytneme tiež pokyny na inštaláciu, ktoré pomôžu vyhnúť sa takýmto problémom.
