Body Cam GPS anténa

Čo je to anténa GPS Body Cam

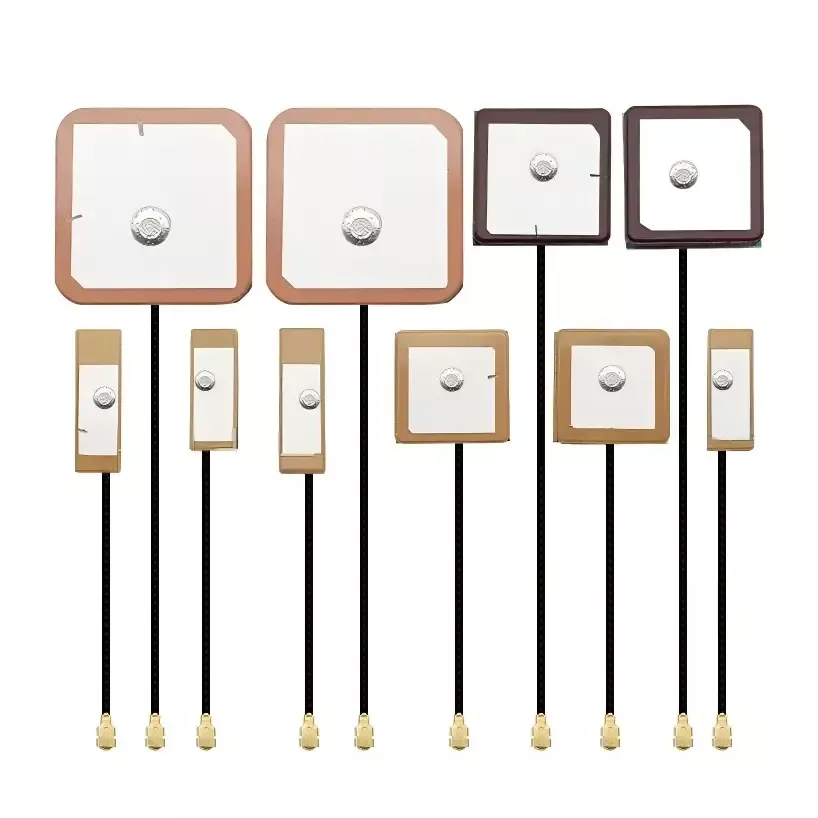

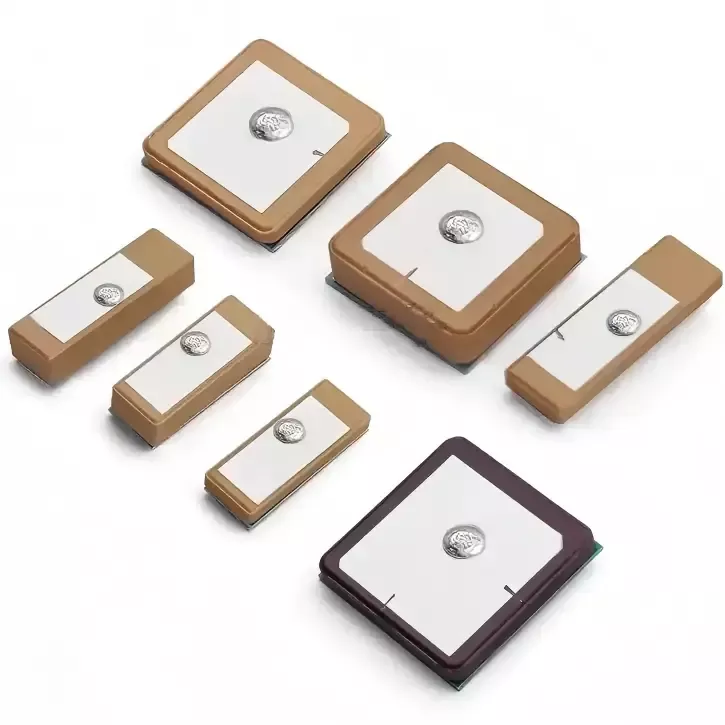

Body Cam GPS Antenna je priemyselná GNSS keramická náplasťová anténa špeciálne navrhnutá pre terminály na zhromažďovanie dôkazov pre jedného vojaka. Je kompatibilný s viacerými satelitnými systémami vrátane GPS, BeiDou, GLONASS a Galileo a má štruktúru pravostrannej kruhovej polarizácie (RHCP) na prispôsobenie sa polarizačným charakteristikám signálov globálnej satelitnej navigácie.

S robustným keramickým dizajnom antény ponúka vynikajúcu smerovosť a silnú prispôsobivosť k životnému prostrediu. Dokonca aj v náročných podmienkach, ako sú prekážky na tele, kovové tienenie zariadení, blokáda mestských budov alebo vysokorýchlostné mobilné operácie, poskytuje stabilné údaje o polohe. To zaisťuje presné a vysledovateľné geolokačné vodoznaky pre audiovizuálne nahrávky presadzovania práva, čo umožňuje vytvorenie úplného a vyhovujúceho reťazca dôkazov.

Pracovný princíp

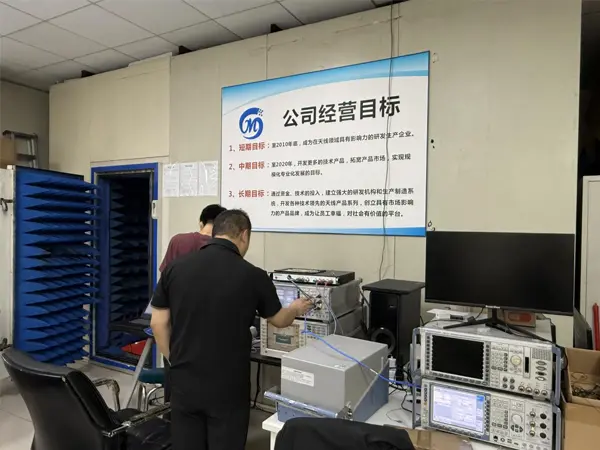

Anténa GPS Body Cam funguje na princípoch profesionálnej satelitnej navigácie RF príjmu. Celý pracovný postup bol overený laboratórnym testovaním bezodrazovej komory a testovaním v reálnom svete v teréne, čo zaisťuje jasnú prevádzkovú logiku a stabilný výkon. Pozostáva predovšetkým z troch základných komponentov:

1. Akvizícia satelitného signálu: Produkt obsahuje jadro vysoko dielektrického keramického dielektrického čipu, ktorý efektívne zachytáva signály satelitnej navigácie v pásme L1 vo vzduchu. Vďaka špeciálnemu dizajnu kruhovej polarizácie na pravej strane účinne zmierňuje útlm signálu spôsobený rotáciou zariadenia alebo obštrukciou ľudského tela, čím rieši bežné problémy, ako je slabý príjem signálu a neúspešné získavanie satelitov v mestských oblastiach s hustou zástavbou alebo v horských a odľahlých oblastiach, kde prevládajú viaccestné odrazy.

2. Filtrovanie signálu a ochrana proti rušeniu: Anténa je vybavená integrovaným obvodom na presné prispôsobenie impedancie, ktorý automaticky filtruje rušenie šumom generované modulom 4G/5G, modulom Wi-Fi a napájaním batérie v kamere tela. Izoluje čisté satelitné signály GNSS, efektívne eliminuje polohové anomálie, skokové body a prerušenia trajektórie spôsobené interným RF presluchom.

3. Analýza a výstup údajov: Filtrovaný a optimalizovaný stabilný satelitný signál je prenášaný do polohovacieho čipu základnej dosky zariadenia, ktorý v reálnom čase analyzuje presné údaje o zemepisnej šírke a dĺžke, rýchlosti, čase a nadmorskej výške. Tieto informácie sú súčasne synchronizované ako geolokačné vodoznaky pre zaznamenané video a zvukové súbory počas operácií presadzovania práva, čo umožňuje úplné sledovanie, sledovateľnosť a prehrávanie trajektórií presadzovania.

Návod na inštaláciu a používanie

1. Výber miesta inštalácie

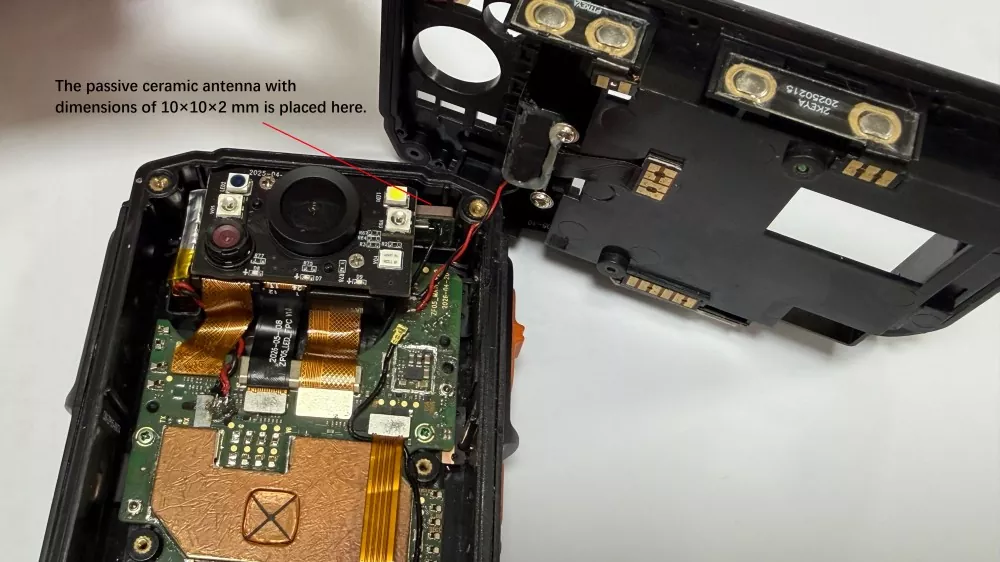

Keramická oblasť vyžarovacieho jadra antény nesmie byť priamo zakrytá alebo zablokovaná kovovými krytmi, batériovými článkami alebo kovovými konzolami. Odporúča sa inštalovať zariadenie do nekovovej oblasti nad vnútrom kamery na tele, pričom je potrebné dodržať bezpečnú vzdialenosť aspoň 15 mm od antén 4G/5G a Wi-Fi, aby sa predišlo rušeniu spoločného kanála a zabezpečil sa ničím nerušený príjem satelitného signálu.

2. Špecifikácie zvárania a upevnenia

Pri keramických anténach kolíkového typu sa uistite, že spájkované spoje sú plné, bez spájkovania za studena, chybného spájkovania alebo oddeleného spájkovania. V prípade produktov SMT na povrchovú montáž prísne dodržiavajte výrobné štandardy procesu montáže, aby ste dosiahli ploché a bezpečné zarovnanie na povrchu PCB. Počas montáže sa vyhnite použitiu nadmernej sily na keramický čip, aby ste predišli vnútorným mikrotrhlinám a eliminovali neskoršie potenciálne skryté poruchy signálu.

3. Operácia ochrany proti rušeniu

Po nainštalovaní antény pomocou izolačnej pásky izolujte anténu od napájacieho modulu a oblasti s vysokým výkonom základnej dosky, aby ste znížili elektrické rušenie. Káble antény veďte tak, aby neviedli paralelne s elektrickými vedeniami na veľké vzdialenosti, čím sa zabráni kolísaniu signálu a nestabilnej polohe pri zdroji.

4. Dokončite štandardy ladenia a overovania stroja

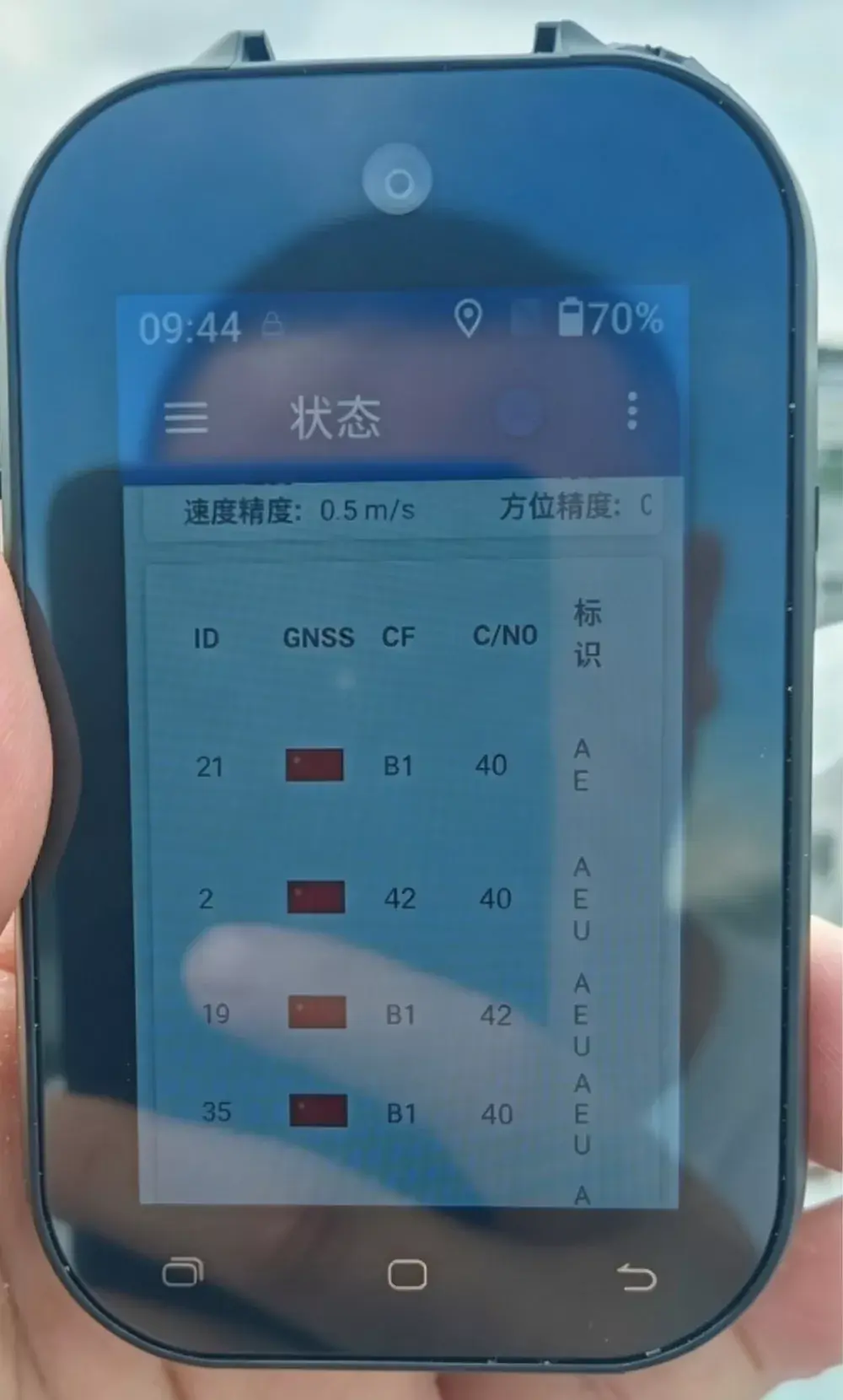

Po dokončení montáže zariadenia sa musí vykonať vonkajšie testovanie akvizície hviezd v reálnom svete; samotné vnútorné testovanie jednej dosky je nedostatočné. Kľúčové parametre na overenie zahŕňajú počet satelitov získaných počas studených a horúcich štartov, presnosť polohovania a kontinuitu trajektórie, čím sa zabezpečí, že výkon antény spĺňa špecifikácie po konečnej montáži a zabráni sa problémom s kvalitou šarže.

Ako si vybrať kvalifikovanú anténu GPS

Mnohým pracovníkom obstarávania a vývoja zariadení chýba odbornosť v oblasti RF, čo ich často vedie k nákupu antén civilnej kvality za nízke ceny. To má za následok neštandardný výkon produktu, neúspešné prijatie projektu a rozsiahle zlyhania po predaji. Na základe dlhoročných skúseností v tomto odvetví sme zhrnuli štyri kľúčové kritériá pre výber antén pre priemyselné vybavenie:

1. Uprednostňujte špecializované materiály priemyselnej kvality: dôrazne odstráňte používanie bežných civilných keramických surovín a musíte zvoliť priemyselné keramické substráty so širokou teplotnou toleranciou a vlastnosťami proti rušeniu vhodné pre zložité prevádzkové podmienky, čím sa zabezpečí dlhodobý stabilný výkon v extrémnych vonkajších prostrediach.

2. Zamerajte sa na skutočné údaje z testov, odmietajte teoretické parametre: Väčšina výrobcov na trhu poskytuje iba teoretické špecifikácie bez podpory testovania v reálnom svete. Renomovaní originálni výrobcovia môžu ponúknuť správy o testoch v tmavej komore, videá z vonkajších testov v teréne a údaje z testov starnutia pri vysokej nízkej teplote – parametre, ktoré sú pravé a overiteľné.

3. Vyberte špecializované optimalizované produkty pre zariadenia na presadzovanie práva: Štandardné navigačné antény nie sú optimalizované na koexistenciu viacerých antén, kovového tienenia alebo prekážok ľudského tela v zariadeniach na presadzovanie práva, čo ich robí nevhodnými pre prevádzkové podmienky zariadení pre jedného vojaka. Na vyriešenie základného problému interného RF rušenia je nevyhnutné vybrať si na mieru šité antény špeciálne prispôsobené pre terminály orgánov činných v trestnom konaní.

4. Uprednostňujte priamu spoluprácu so zdrojovými závodmi: Vyberte si čínskych výrobcov s integrovanými schopnosťami v oblasti výskumu a vývoja, úpravy vzoriek, hromadnej výroby a popredajného servisu. To umožňuje rýchle prispôsobenie, stabilnú dodávku, rýchlu popredajnú podporu a predchádza problémom, ako sú cenové prirážky sprostredkovateľmi a komunikačné medzery v technickej koordinácii.

FAQ

Q1: Môže byť táto keramická anténa kompatibilná so všetkými značkami fotoaparátov na tele?

Kompatibilné s veľkou väčšinou komerčne dostupných 4G/5G kamier na presadzovanie práva na tele, výbušnými terminálmi na zhromažďovanie dôkazov a vonkajšími inšpekčnými kamerami, pričom podporuje aj vlastné neštandardné konfigurácie presne prispôsobené štruktúre zariadenia, rozhraniam a rozmerom.

Otázka 2: Akými konkrétnymi spôsobmi prevyšuje keramická anténa anténu FPC?

Medzi hlavné vylepšenia patrí rýchlejšie získavanie satelitov, znížená chyba určovania polohy, neprerušované sledovanie a výrazne zvýšená odolnosť proti rušeniu, vibráciám a teplotnej odolnosti – od extrémneho chladu až po vysoké teplo. Tieto vylepšenia úplne riešia chyby pri určovaní polohy v zložitých vonkajších podmienkach a podstatne znižujú sadzby za popredajný servis zariadenia.

Q3: Podporujete prispôsobenie, odber vzoriek a malé skúšobné objednávky?

Podporte! Ako priamy výrobca ponúkame prototypovanie, malosériové skúšobné objednávky a služby veľkosériovej výroby, plne prispôsobiteľné podľa výkresov zákazníka a požiadaviek na výkon.

Q4: Môže sa produkt použiť na vývoz do zahraničia? Sú všetky potrebné certifikácie kompletné?

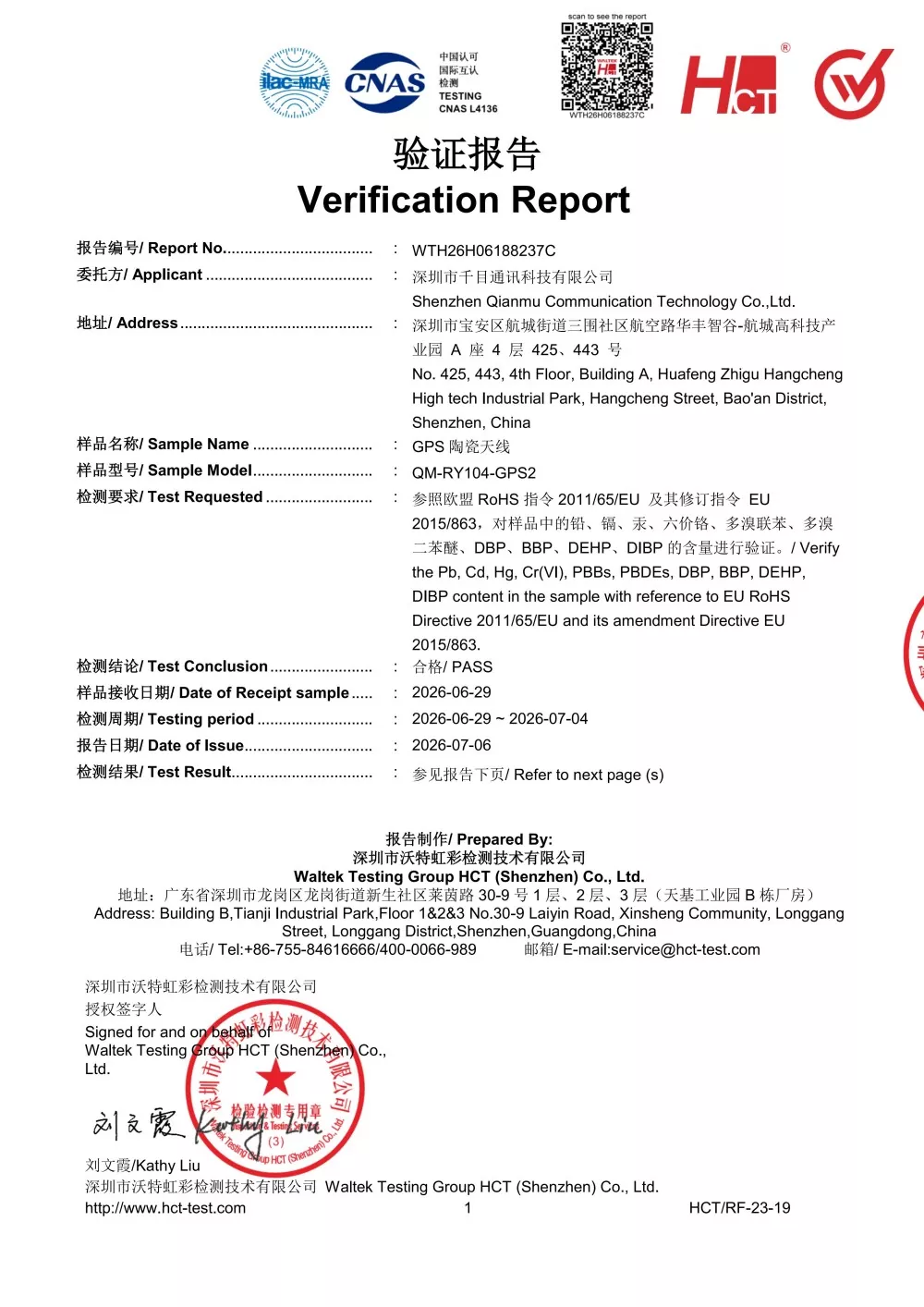

Všetky produkty sa dodávajú s úplnými exportnými certifikáciami vrátane CE, FCC a RoHS, ktoré spĺňajú globálne normy a umožňujú bezstarostný export do Európy, Ameriky, juhovýchodnej Ázie, na Stredný východ a do všetkých ostatných regiónov.

Q5: Je výkon produktu stabilný pri extrémne vysokých a nízkych teplotách?

Produkt sa vyznačuje priemyselným dizajnom pre širokú škálu teplôt, ktorý prešiel prísnymi testami cyklického starnutia pri vysokej teplote, s minimálnym znížením výkonu v prostrediach od -40 °C do +75 °C, vďaka čomu je plne vhodný pre vonkajšie, banské, extrémne chladné a vysokoteplotné podmienky nepretržite.
