Kamera nosená na tele 4G/5G anténa

Shenzhen Qianmu Communication Technology Co., Ltd. je domáca továreň na výskum a vývoj a výrobu zdrojov pre telesné kamery 4G/5G antén.

Vyvinuli sme vlastnú FPC širokopásmovú vstavanú anténu Sub6G, kompatibilnú so 4G LTE a bežnými domácimi a medzinárodnými frekvenčnými pásmami 5G Sub6G. Anténa prešla špecializovanou optimalizáciou výkonu, aby riešila problémy kompaktného priestoru zariadenia, kovového tienenia, rušenia batérie, straty signálu v dôsledku opotrebovania ľudského tela a drsných prevádzkových podmienok.

Anténa využíva spoľahlivý flexibilný substrát PI a je pripevnená priemyselným lepidlom, vďaka čomu je vhodná pre kompaktné konštrukcie zariadení. Všetky produkty prechádzajú úplným simulačným testovaním OTA v anechoických komorách, aby sa replikovali skutočné prevádzkové prostredia. Záznamy skúšok VNA a OTA sú archivované podľa výrobnej šarže a na požiadanie je možné poskytnúť inšpekčné správy.

Odborná technická definícia

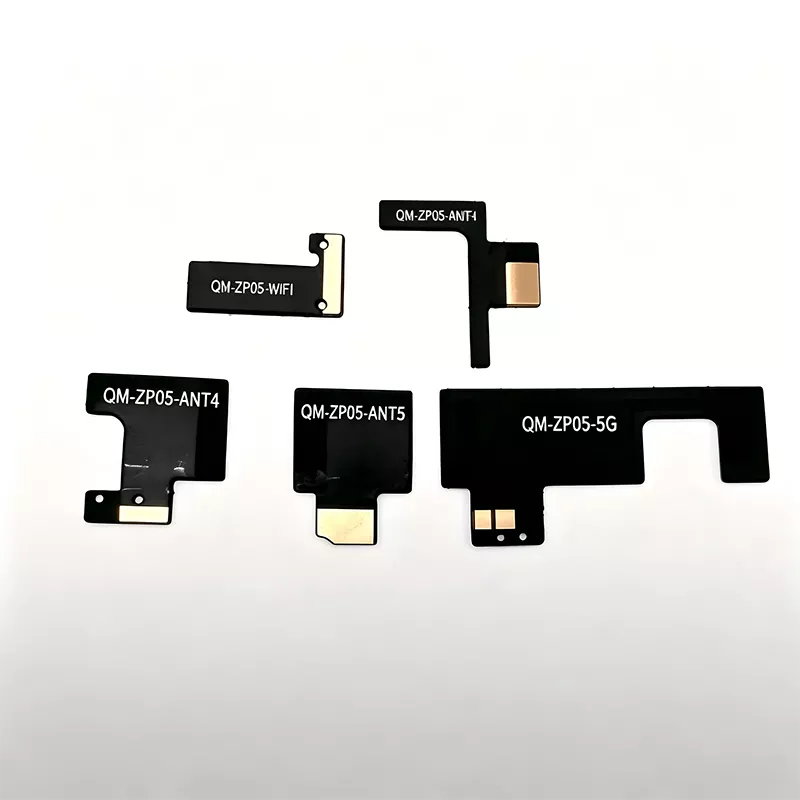

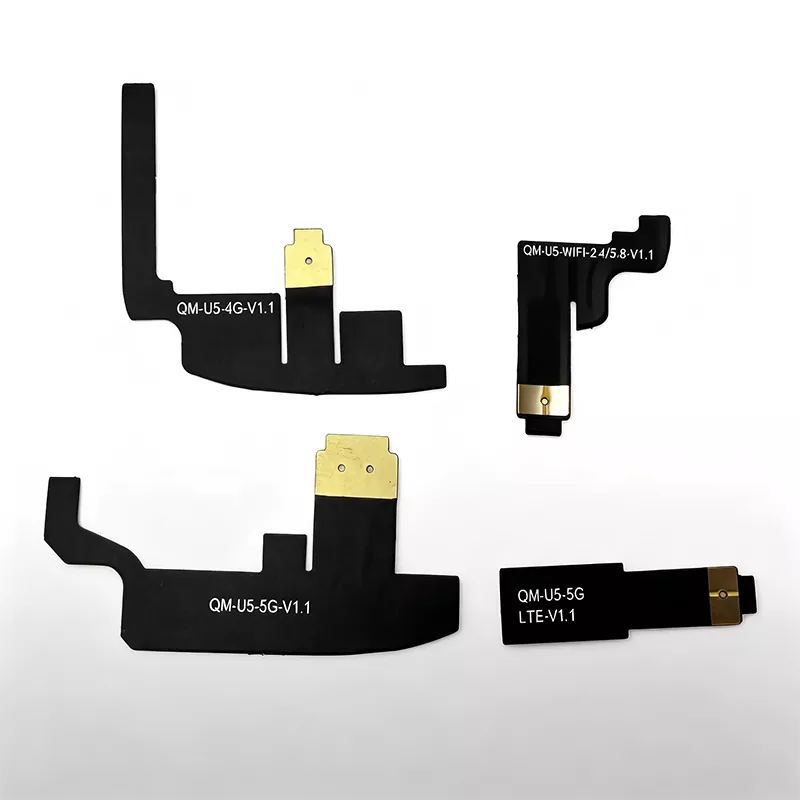

Naša telesná kamera 4G/5G anténa je širokopásmová PIFA FPC flexibilná vstavaná Sub6G anténa. Podporuje LTE pásma B1/B3/B5/B8/B20/B38/B40 a mainstreamové 5G Sub6G pásma N41/N78/N79. Anténa využíva vysoko ohybný PI filmový substrát odolný voči vibráciám, soľnému spreju, kombinovaný s priemyselným vysokoteplotným obojstranným lepidlom a U.FL/IPEX RF prívodom, vďaka čomu je ideálna na vnútornú inštaláciu do kamier na tele.

Na rozdiel od bežných IoT FPC antén fáza návrhu zahŕňa úplnú 3D simuláciu systému vrátane kovového krytu, lítiovej batérie, držiaka fotoaparátu, krytu štítu základnej dosky a fantómového modelu ľudského tela do simulačného prostredia.

Vopred prispôsobené s impedanciou 50 Ω v továrni a súčasne podrobené testom spoľahlivosti pádov, teplotných cyklov, soľnej hmly a vlhkosti. To znižuje pracovné zaťaženie systémovej integrácie zákazníka a skracuje vývojový cyklus pre policajné hardvérové ​​projekty.

Kompletný pracovný princíp antény

Celá anténa sa skladá z FPC vyžarovacieho vodiča, priemyselnej lepiacej podkladovej vrstvy, U.FL koaxiálneho napájača a základnej dosky RF zodpovedajúcej siete, ktorá umožňuje obojsmernú konverziu vysokofrekvenčných elektromagnetických vĺn na dosiahnutie prenosu a príjmu 4G/5G mobilného signálu.

Počas prenosu komunikačný modul rekordéra konvertuje video streamy, SOS výstrahy a lokalizačné dáta na vysokofrekvenčné elektrické signály, ktoré sú prenášané cez koaxiálny kábel do FPC rezonančnej štruktúry. Tieto signály sa potom konvertujú na elektromagnetické vlny 4G/5G pre externé vyžarovanie a odosielajú dôkazové informácie do základňovej stanice.

Anténa počas príjmu zachytáva elektromagnetické vlny zo základnej stanice a premieňa ich na elektrické signály, ktoré sa potom prenášajú späť do modulu, aby sa dokončil príkaz na plánovanie a príjem parametrov na diaľku.

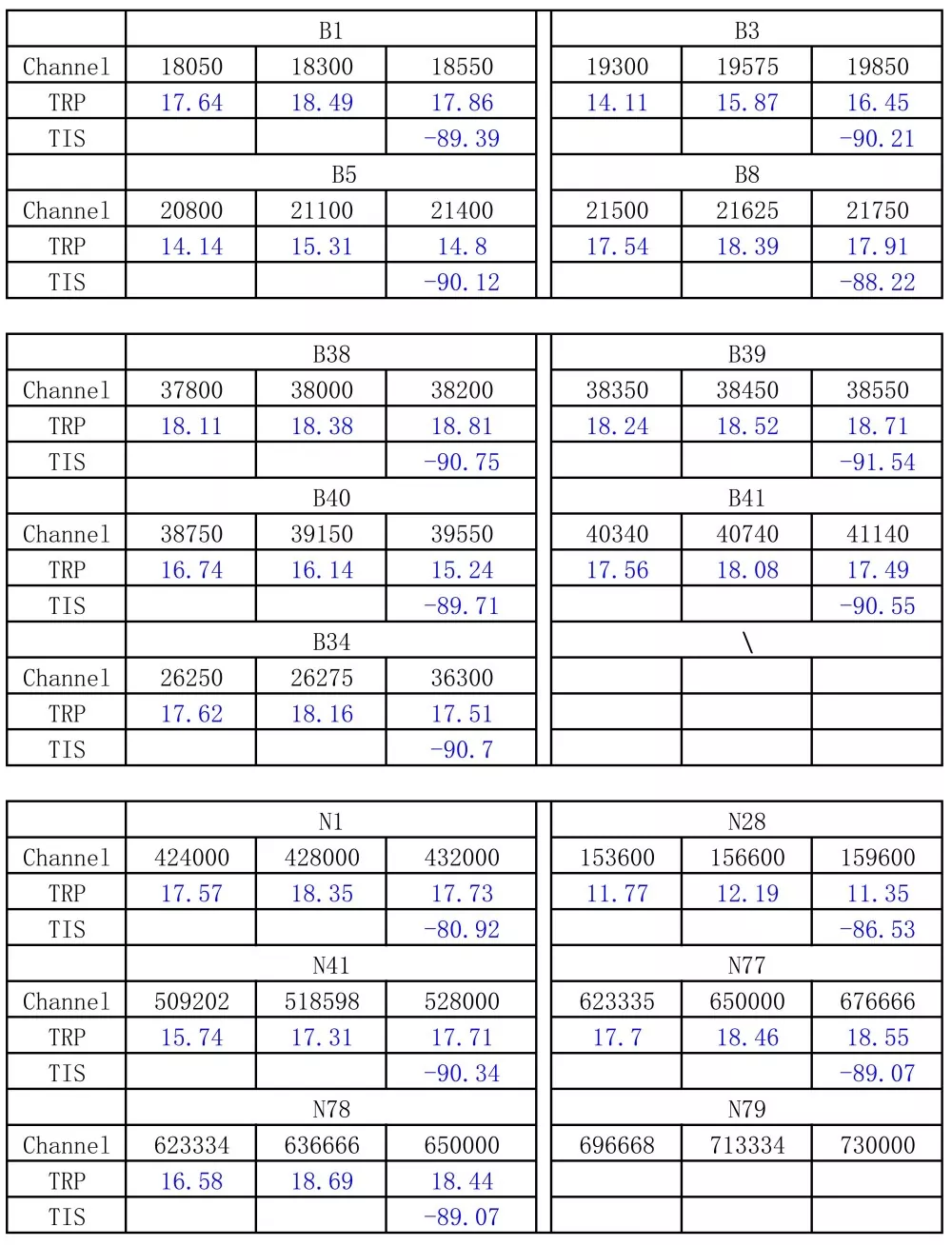

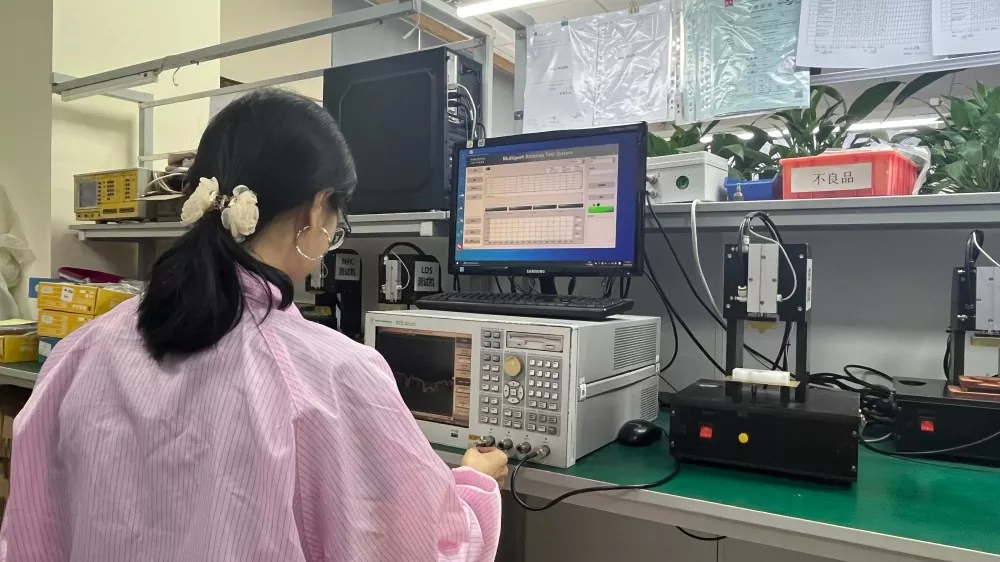

Na kompenzáciu RF straty spôsobenej nosením na ľudskom chrbte je výkon vylepšený pomocou simulácie v anechoickej komore s použitím fantómového modelu ľudského tela, čo má za následok zlepšenie citlivosti príjmu TIS o 22,8 dB v porovnaní s konvenčnými FPC anténami. Pri simulovaných podmienkach nosenia je účinnosť štandardnej antény pre LTE B8 len 40,46 %, zatiaľ čo anténa Qianmu dosahuje ≥ 52 % pre LTE nízku frekvenciu a ≥ 47 % pre 5G N78. Každá šarža prechádza vzorkovaním a opakovaným testovaním pomocou VNA, pričom skúšobné krivky a výrobné záznamy sa archivujú pre overenie zákazníkom.

Kompatibilné zariadenia a príslušenstvo

Kompatibilné s koncovými zariadeniami

1. Telesná kamera verejnej bezpečnosti a dopravnej polície 4G/5G s vysokým rozlíšením

2. Kamera pre mestskú správu, správu ciest a zber audiovizuálnych dôkazov hasičského zboru

3. Nevýbušný, iskrovo bezpečný záznamník na presadzovanie práva pre chemický a ťažobný priemysel

4. Kontrola napájania Záznamový terminál jedného vojaka

5. Zámorské exportné 4G/5G zariadenie na presadzovanie práva jedného vojaka

Kompatibilný komunikačný modul

- Komunikačný modul 4G LTE Cat.1 / Cat.4 5G Sub-6GHz domáci/importovaný komunikačný modul Integrovaný komunikačný modul 4G+5G+WiFi s viacerými režimami

Materiály na výrobu dodávané z výroby

Koaxiálne káble U. FL/IPEX rôznych dĺžok, výstužné oceľové platne a priemyselný lepiaci podklad odolný voči vysokým teplotám a soli. Prispôsobiteľná dĺžka kábla a špecifikácie konektorov založené na konštrukcii základnej dosky na minimalizáciu sekundárneho spracovania pre zákazníkov.

Technické špecifikácie

Sprievodca obstarávaním a výberom antény

1. Zamerajte sa na skutočné údaje z meraní z kompletných zariadení nosených na tele, než sa spoliehajte len na parametre voľného priestoru. Typické dátové listy výrobcu poskytujú merania na holých doskách; výkon sa po inštalácii do krytov zariadenia a opotrebovaní výrazne znižuje. Pri nákupe si vždy vyžiadajte kompletné správy o testoch VNA/OTA a nespoliehajte sa len na teoretické špecifikácie.

2. Uprednostnite výber zdrojovej továrne so skúsenosťami s hromadnou výrobou zariadení na presadzovanie práva pre jedného vojaka. Výzvy zariadení pre jedného vojaka spočívajú v riešení rušenia z kovových krytov a batérií, opotrebovania ľudského tela a drsného prostredia. Továrne s predchádzajúcimi projektovými skúsenosťami môžu poskytnúť včasné štrukturálne a PCB odporúčania, čím sa zníži potreba úprav foriem a prepracovania.

3. Rozlišujte medzi domácimi a medzinárodnými frekvenčnými pásmami a jasne definujte štandardy testovania spoľahlivosti. Pre domáce projekty potvrďte LTE B1/B3/B5/B8/B20 a 5G N41/N78/N79; pre exportné projekty potvrďte zodpovedajúce zámorské frekvenčné pásma. Vyžaduje sa dokončenie testov odberu vzoriek pri páde, soľnej hmle a pri vysokej/nízkej teplote. Antény spotrebiteľskej kvality nemôžu spĺňať požiadavky na policajné operácie v teréne.

4. Oceňujte technické služby RF a vyhýbajte sa jednoduchému porovnávaniu cien. Vývoj projektu často naráža na interferenciu, frekvenčnú odchýlku a zhoršený výkon pri nosení. Sprostredkovateľom chýbajú technické možnosti RF; uprednostňujte výrobcov, ktorí môžu poskytnúť odporúčania na usporiadanie a pomôcť pri odstraňovaní úplných zlyhaní systému.

Prečo si vybrať Shenzhen Qianmu Communications

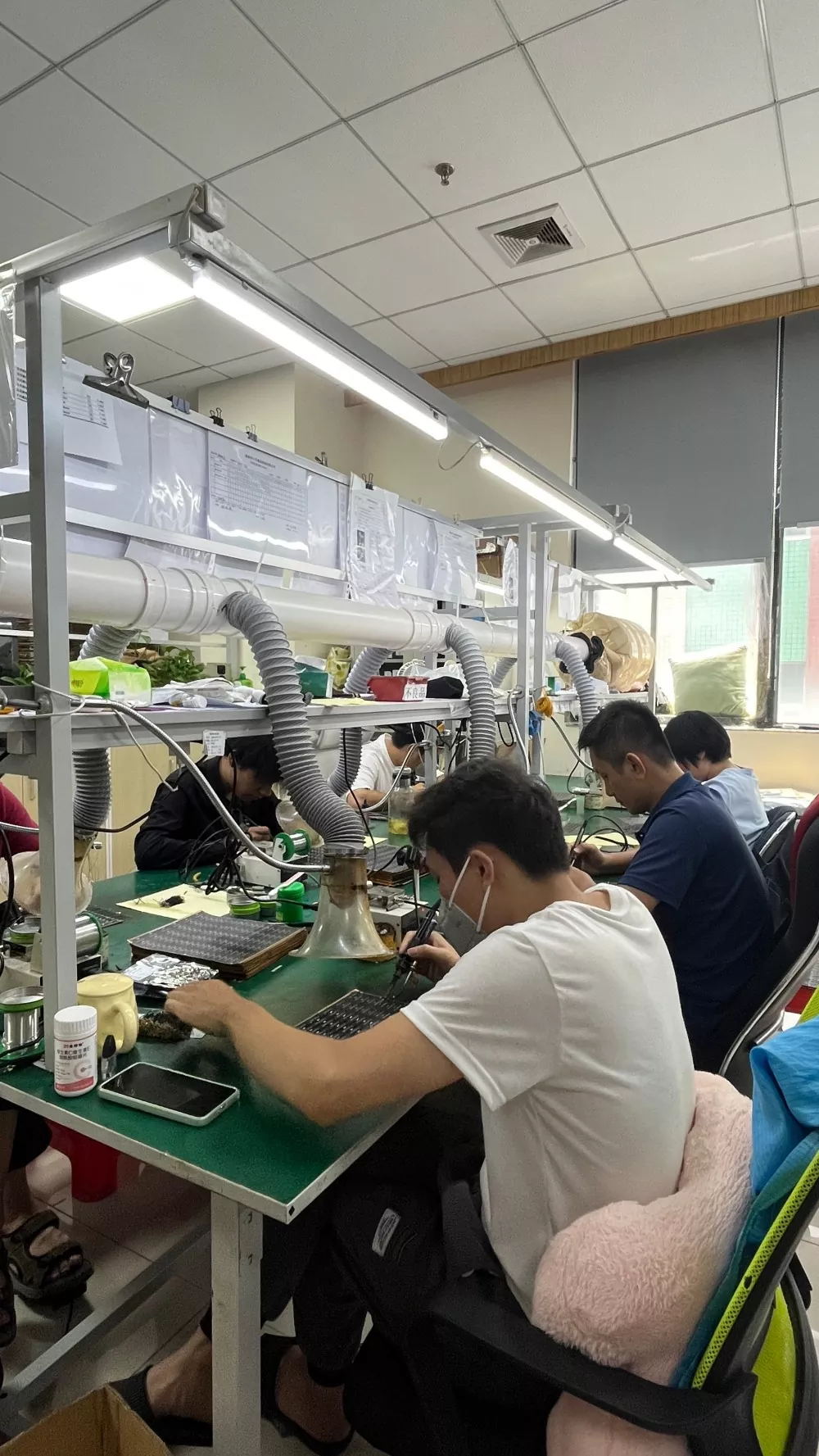

1. Priama dodávka zo zdrojovej továrne bez prirážok medzi sprostredkovateľmi. Vlastná výrobná linka sa zaoberá rezaním FPC, vystužovaním, lepiacou podložkou a kompletnou elektrickou kontrolou. Konkurenčné ceny pre hromadné objednávky, podporované dlhodobé rámcové dodávky, vhodné pre projekty verejného obstarávania políciou.

2. Špecializujeme sa na individuálne vybavenie pre vojakov, hlboko sa podieľame na počiatočnom štádiu výskumu a vývoja a máme rozsiahle skúsenosti s hromadnou výrobou a nasadením rôznych kamier a terminálov pre jedného vojaka. Pri nových projektoch môžeme prijímať 3D návrhy, poskytnúť riešenia rozloženia antény a obmedzenia vzdialenosti, vyhnúť sa konštrukčným chybám a znížiť náklady na úpravu formy.

3. Flexibilné prispôsobenie OEM/ODM podporuje nepravidelné rezanie FPC, dĺžku podávača, špecifikácie konektorov a jemné ladenie frekvenčného pásma; štandardné doručenie vzorky do 35 pracovných dní.

4. Kompletné možnosti podpory zahraničného obchodu [Obrázok zástupný symbol: Zbierka certifikačných dokumentov (CE, FCC, RoHS, ISO)] Spoločnosť je držiteľom nezávislých dovozných a vývozných práv a má celý súbor kvalifikácií. Môžeme poskytnúť technické špecifikácie a testovacie správy v angličtine, podporovať obchodné podmienky FOB Shenzhen a spojiť sa so zámorskými poskytovateľmi a kupujúcimi bezpečnostných riešení.

5. Komplexná technická podpora po predaji: V prípade anomálií signálu 4G/5G v celom zariadení, RF inžinieri pomôžu pri identifikácii základnej príčiny (anténa, štruktúra alebo modul) bez toho, aby problém unáhlene pripisovali problémom s anténou. Nepretržitá technická spolupráca je poskytovaná počas testovania vzoriek, pilotnej výroby a sériovej výroby.

FAQ

Otázka 1: Dá sa anténa Body Worn Camera 4G/5G zdieľať s modulom Wi-Fi?

Odpoveď: Táto anténa je navrhnutá pre mobilné pásma 4G LTE/5G Sub6G. Ak sa vyžaduje funkcia Wi-Fi, odporúča sa nakonfigurovať samostatnú anténu Wi-Fi, pretože zdieľanie rovnakej antény môže spôsobiť rušenie a znížiť výkon mobilnej komunikácie.

Q2: Kamera nosená na tele má nepravidelnú vnútornú dutinu; podporuje anténa zákazkové strihanie na také tvary?

Odpoveď: Podporuje vlastné rezanie. Klient poskytne 3D nákresy krytu a my posúdime dostupný priestor, aby sme navrhli tvarový dizajn, dokončili prototypovanie a vykonali testovanie v reálnom svete na úplnom prispôsobení zariadenia.

Otázka 3: Existujú nejaké iné spôsoby zabezpečenia antény FPC okrem použitia lepiacej podložky?

Odpoveď: Pri hromadnej výrobe kamier na tele s kompaktným krytom je hlavnou metódou priemyselné lepenie. ZIF konektory zaberajú značný priestor a používajú sa len zriedka; uchytenie skrutkou nad oblasťou vodiča antény je prísne zakázané, pretože môže poškodiť anténu a viesť k poruche pri náraze.

Otázka 4: Je slabý signál 4G/5G na kamere nosenej na tele vždy kvôli problémom s kvalitou antény?

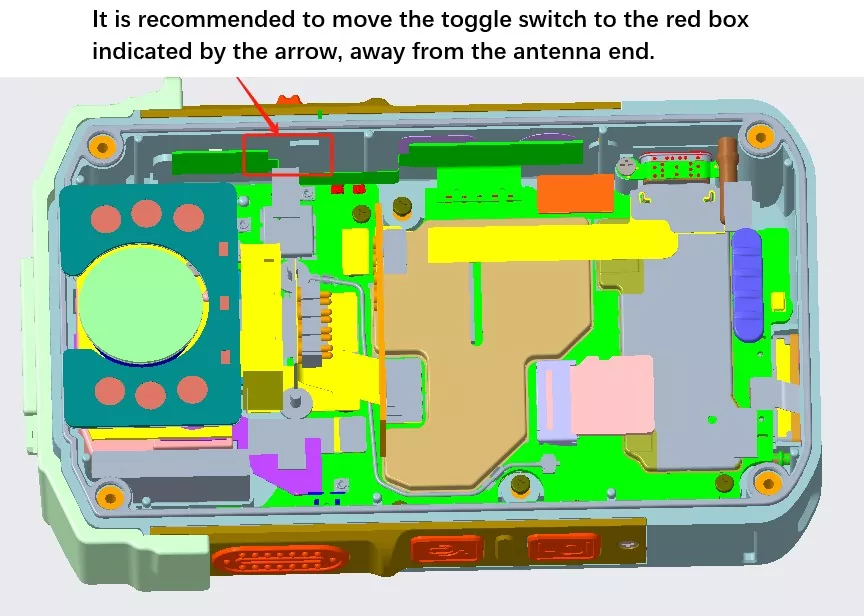

Odpoveď: Nie nevyhnutne. Väčšina problémov so signálom pramení z nedostatočnej vzdialenosti, antén v blízkosti zdrojov kovového rušenia, uvoľnených konektorov alebo nedostatku simulácie ľudského tela. Inžinieri môžu reprodukovať prevádzkové podmienky, aby presne identifikovali hlavnú príčinu problému.

Q5: Podporuje sa továrenský audit? Môžu byť kvalifikačné dokumenty poskytnuté tretím stranám?

Odpoveď: Po dohode sú podporované audity na mieste. K dispozícii sú elektronické verzie správ o testovaní ISO, RoHS, CE, FCC a šarží; v prípade policajného obstarávania možno poskytnúť papierové kópie s pečiatkou.

Informácie o právnickej osobe

Spoločnosť Shenzhen Qianmu Communication Technology Co., Ltd. sa už viac ako desať rokov venuje výskumu, vývoju a výrobe vstavaných RF antén so špecializáciou na antény pre kamery na tele, nositeľné zariadenia a priemyselné aplikácie IoT FPC. Integráciou výskumu a vývoja, výroby a predaja v medzinárodnom obchode poskytuje spoločnosť komplexné riešenia RF antény – vrátane vzoriek, vlastného vývoja a rozsiahlych dodávok – pre integrátorov bezpečnostných zariadení, značky zariadení na presadzovanie práva a zámorských klientov ODM/OEM.

Adresa spoločnosti: Izba 425, 443, 4. poschodie, budova A, Huafeng Zhigu Hangcheng High-Tech Industrial Park, Letecká cesta č. 3, Sanwei Community, Hangcheng Subdistrict, Bao'an District, Shenzhen City, Guangdong Province Telefón: 0755-21633653 E-mail: qianmu188@126.com Podporné služby: Bezplatné testovanie vzoriek, hodnotenie 3D štrukturálnej antény pre nové projekty, RF technická podpora, kompletná exportná/policajná certifikačná dokumentácia
