Flexibilná anténa tlačených obvodov (FPC)

Čo je to FPC anténa?

Anténa FPC alebo flexibilná anténa s tlačenými obvodmi (FPC) používa ako substrát flexibilné PI a PET filmy a vyrába sa leptaním a tlačou na vytvorenie anténnych obvodov. Vyznačuje sa ľahkými, tenkými, flexibilnými a ohýbateľnými vlastnosťami, ktoré mu umožňujú prispôsobiť sa zakriveným povrchom. Jeho hrúbka sa pohybuje od 0,03 do 0,2 mm a jeho hmotnosť je menšia ako 1 gram. Anténa dokáže vysielať a prijímať bezdrôtové signály a je kompatibilná s protokolmi vrátane WiFi, Bluetooth, GPS, 4G/5G, GNSS, NB-IoT a LoRa, ktoré pokrývajú frekvenčné pásma 2,4 GHz, 5 GHz a 5,8 GHz. Qianmu Communications je profesionálny výrobca antén FPC s dlhoročnými skúsenosťami v tomto odvetví. Sme vybavení tromi mikrovlnnými bezodrazovými komorami a máme viac ako desať špecializovaných pracovníkov výskumu a vývoja, čo nám umožňuje poskytovať služby na jednom mieste – od návrhu anténneho riešenia až po sériovú výrobu.

Kľúčový predajný bod

Ultra tenké a flexibilné, voľne v priestore.

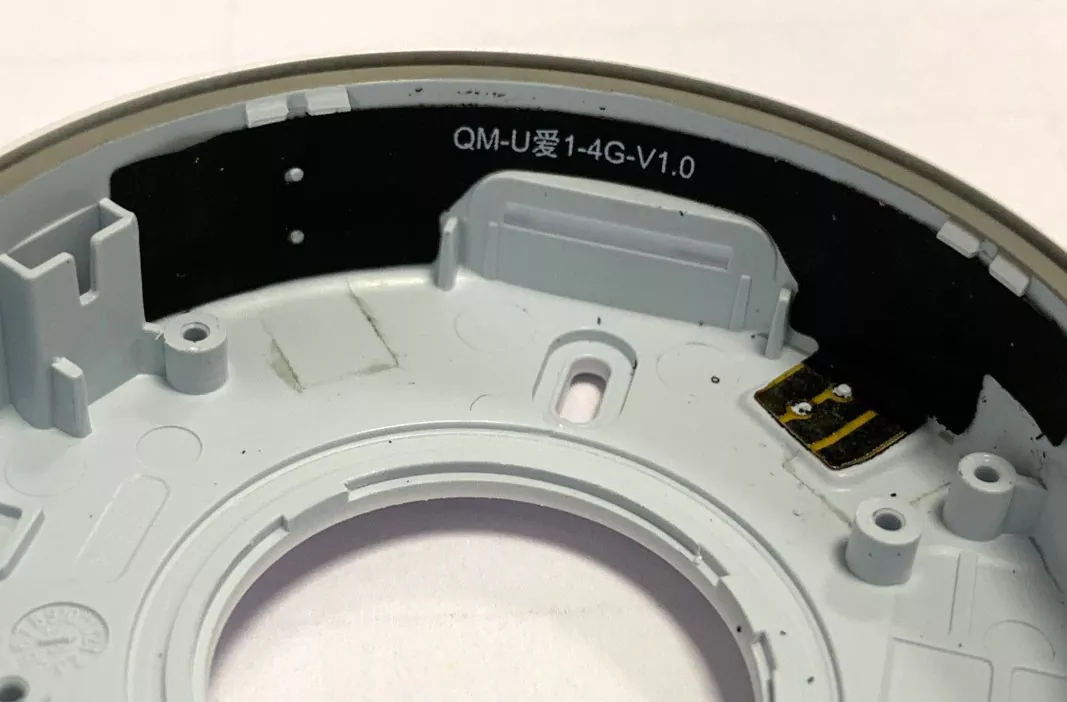

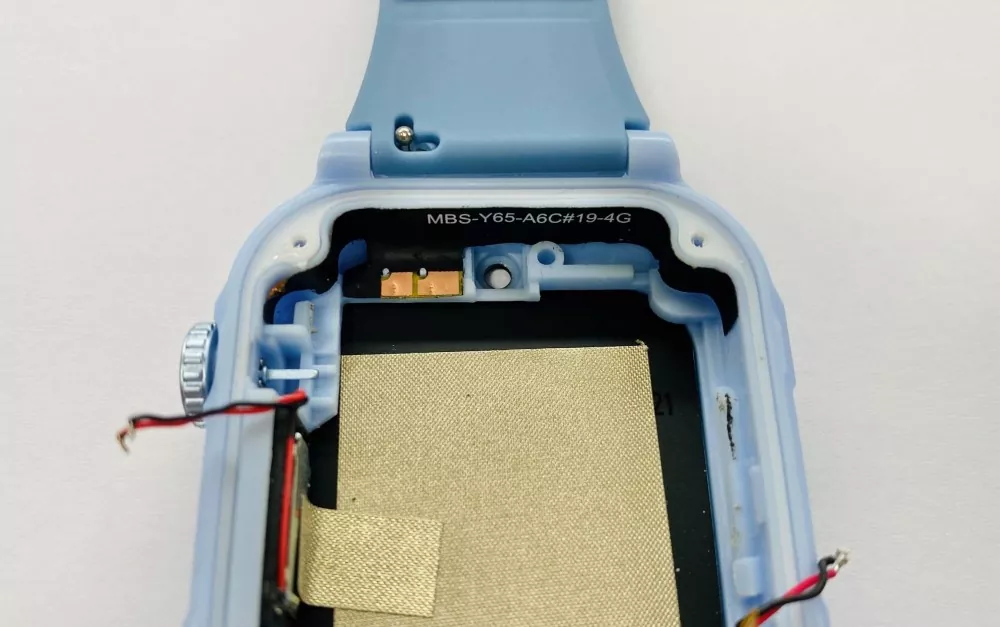

Flexibilná anténa s tlačenými obvodmi (FPC) má hrúbku iba 0,03–0,2 mm a je možné ju ľubovoľne ohýbať alebo zložiť. Dá sa ohnúť o 90° pozdĺž vnútornej steny dutiny vo vnútri zariadenia, čím sa dokonale prispôsobí rôznym zložitým konštrukčným návrhom. Či už je kryt zariadenia plochý alebo zakrivený, anténa FPC sa ľahko prispôsobí jeho povrchu.

Viacpásmové širokopásmové pokrytie

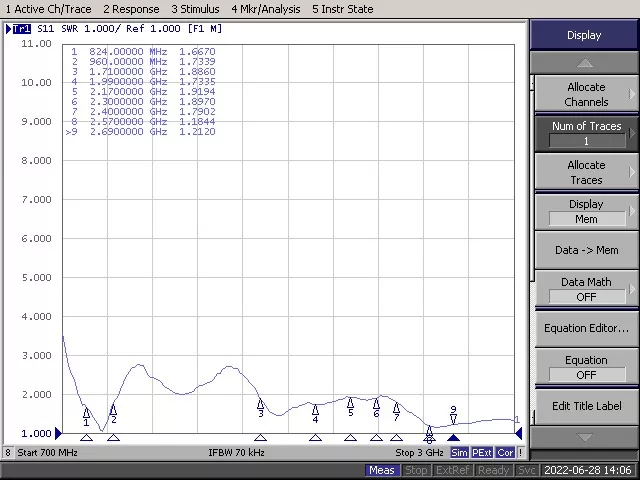

Podporuje viacero komunikačných protokolov vrátane 4G/5G, full-band WiFi, Bluetooth, GPS/GNSS, LoRa a NFC. Jednočipová FPC anténa môže pokryť frekvenčné pásma v rozsahu od 700 MHz do 2700 MHz — alebo ešte širšie. Na splnenie komunikačných potrieb multimódových a multifrekvenčných zariadení.

Ľahké prevedenie

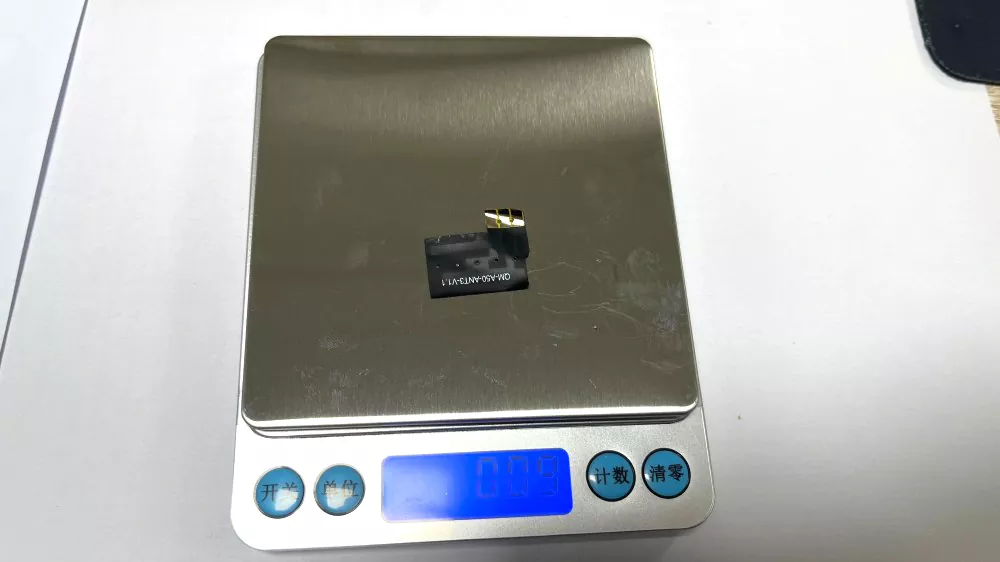

Anténa FPC váži menej ako 1 gram. O viac ako 50 % ľahšia ako tradičné kovové antény. Pre produkty citlivé na hmotnosť, ako sú nositeľné zariadenia a drony, sú antény FPC tou najlepšou voľbou.

Pripravené na použitie hneď po vybalení z krabice, jednoduchá montáž.

Obsahuje štandardnú lepiacu podložku 3M 300LSE pre rýchlu montáž odlepením a prilepením za 2 minúty. Dostupné s konektormi IPEX, U.FL, MHF4 a ďalšími možnosťami.

Dôležité poznámky pre inštaláciu antény

1. Držte sa ďalej od kovových povrchov

Anténu neinštalujte priamo na kovové povrchy alebo do ich blízkosti, pretože to môže ovplyvniť impedančné prispôsobenie, zmeniť vyžarovací diagram a znížiť celkovú účinnosť antény.

2. Vyhnite sa nadmernému ohýbaniu

Počas inštalácie anténu príliš neohýbajte ani neskladajte, pretože nadmerná deformácia môže poškodiť vnútorný vodič a negatívne ovplyvniť výkon RF.

3. Zaistite bezpečnú inštaláciu

Počas inštalácie anténu pevne a rovnomerne pripevnite, aby ste zabránili deformácii, ktorá by mohla ovplyvniť výkon žiarenia a stabilitu signálu.

4. Udržujte dostatočný voľný priestor okolo antény

Nad a na oboch stranách antény ponechajte aspoň 5 mm voľného priestoru. Neumiestňujte do blízkosti antény kovové súčasti, vysokorýchlostné signály alebo veľké medené oblasti, aby ste zabezpečili optimálny výkon.

5. Počas montáže manipulujte opatrne

Hoci má anténa flexibilnú štruktúru, materiál FPC má obmedzenú mechanickú pevnosť. Počas inštalácie a montáže sa vyhnite nadmernému ťahaniu, krúteniu alebo nárazom.

6. Skladujte v suchom prostredí

Vyhnite sa skladovaniu antény v prostredí s vysokou teplotou alebo vysokou vlhkosťou. Udržujte produkt v suchu, aby ste si zachovali stabilný elektrický výkon a dlhodobú spoľahlivosť.

Kontrola kvality a testovanie

Qianmu Communications uplatňuje prísne riadenie kvality počas celého výrobného procesu, ktorý zahŕňa kontrolu surovín, monitorovanie výroby a testovanie hotových výrobkov.

Vstupná kontrola materiálu

Všetky prichádzajúce materiály, vrátane substrátov FPC, medených fólií, lepidiel a konektorov, podliehajú prísnej kontrole kvality, aby sa zaistila spoľahlivosť a konzistencia.

Optická kontrola AOI

Automatizovaná optická kontrola (AOI) sa používa na overenie presnosti vedenia anténneho obvodu, kvality spájkovaného spoja a vzhľadu produktu, aby sa predišlo výrobným chybám.

RF testovanie výkonu

Kľúčové RF parametre vrátane pomeru stojatých vĺn napätia (VSWR), zisku a vyžarovacieho diagramu sa testujú v profesionálnom prostredí tmavej komory, aby sa zabezpečilo, že výkon antény spĺňa požiadavky.

Testovanie environmentálnej spoľahlivosti

Antény prechádzajú rôznymi testami spoľahlivosti, vrátane cyklických testov pri vysokej a nízkej teplote, testov vlhkosti, testov životnosti v ohybe a iných environmentálnych hodnotení.

Správa konzistencie dávky

Prísna kontrola výroby zaisťuje konzistentný výkon a stabilnú kvalitu v rámci každej výrobnej šarže.

Profesionálne skúsenosti s výrobou antén

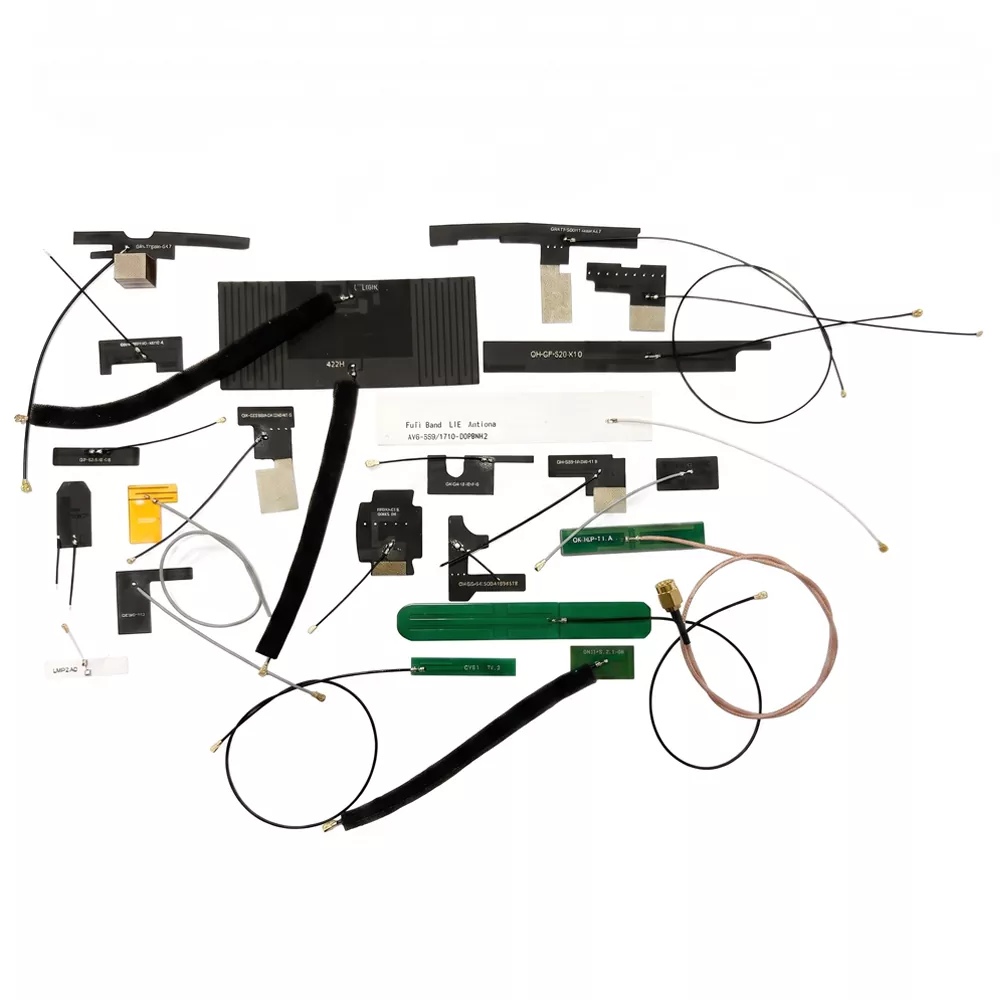

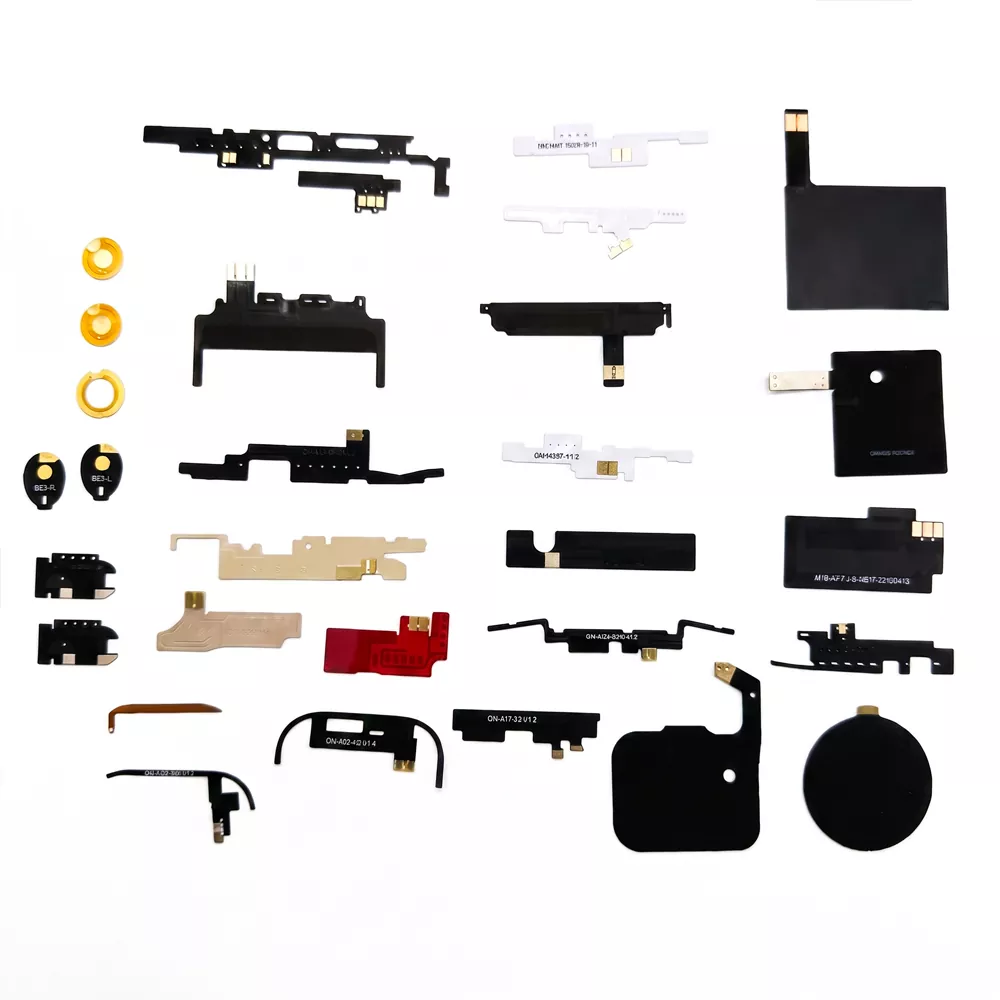

Spoločnosť Qianmu Communications sa už viac ako dve desaťročia venuje odvetviu terminálových antén so zameraním na výskum a vývoj, výrobu a predaj terminálových antén pre bezdrôtovú komunikáciu. Naše produkty sú široko používané v mobilných komunikačných zariadeniach, vrátane smartfónov, tabletov, mobilných platobných systémov, dronov, bezdrôtových nabíjacích zariadení, automobilov, základňových staníc a nositeľných zariadení.

Ako si vybrať FPC anténu

1. Potvrďte prevádzkovú frekvenciu

Identifikujte bezdrôtové technológie, ktoré vaše zariadenie vyžaduje, ako napríklad 4G/LTE, 5G, Wi-Fi, Bluetooth, GNSS, LoRa alebo NFC. Vyberte anténu, ktorá podporuje všetky požadované frekvenčné pásma.

2. Vyhodnoťte dostupný priestor na inštaláciu

Zmerajte dostupný priestor vo vnútri zariadenia vrátane dĺžky, šírky a montážnej polohy. Vďaka svojej flexibilnej štruktúre a prispôsobiteľným rozmerom sú antény FPC vhodné pre kompaktné alebo nepravidelne tvarované kryty.

3. Overte typ RF konektora

Skontrolujte RF konektor použitý na PCB, ako je IPEX, U.FL alebo MHF4. Anténny konektor sa musí zhodovať s rozhraním modulu, aby sa zabezpečil spoľahlivý výkon RF.

4. Skontrolujte kľúčové RF parametre

· Zisk: Vyberte si vhodný zisk podľa aplikácie a prostredia inštalácie.

· VSWR: Pre dobré impedančné prispôsobenie sa všeobecne odporúča hodnota pod 2,0.

· Účinnosť: Vyššia účinnosť pomáha zlepšiť prenosový výkon a citlivosť prijímača.

· Impedancia: Štandardná RF impedancia je 50Ω a mala by zodpovedať RF modulu.

5. Zvážte možnosti prispôsobenia

Ak štandardné produkty nespĺňajú vaše požiadavky na dizajn, vyberte si výrobcu antény FPC, ktorý poskytuje služby prispôsobenia vrátane rozmerov antény, dĺžky kábla, typu konektora a RF ladenia.

6. Vyhodnoťte možnosti dodávateľa

Vyberte si dodávateľa antény FPC so zavedeným systémom riadenia kvality, odbornými znalosťami v oblasti RF inžinierstva a spoľahlivými výrobnými schopnosťami, aby ste zabezpečili konzistentnú kvalitu produktu a dlhodobú dodávku.

FAQ

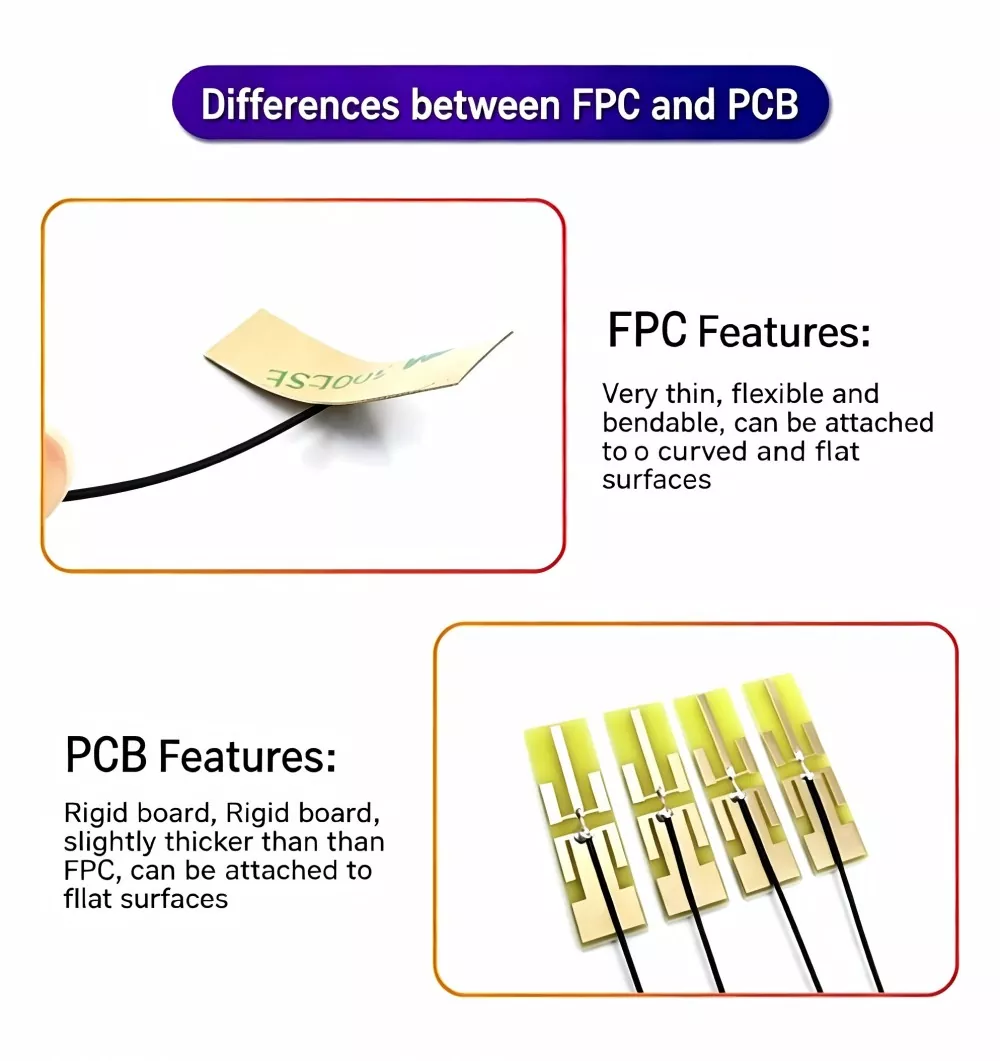

Q1: Ako si vyberiete medzi FPC anténou a PCB anténou?

Odpoveď: FPC flexibilné a ohybné, ideálne na montáž do zakrivených, úzkych priestorov – preferované pre ľahké a tenké zariadenia. DPS pevná, vhodná len na rovné povrchy; vyberte túto možnosť, ak je váš rozpočet obmedzený a máte k dispozícii dostatok miesta.

Q2: Ktoré frekvenčné pásma podporuje anténa FPC?

Odpoveď: Antény FPC od Qianmu Communication pokrývajú frekvencie od 13,56 MHz NFC do 6 GHz 5G a podporujú bezdrôtové technológie vrátane 4G/5G, Wi-Fi, Bluetooth, GNSS, LoRa a ZigBee.

Q3： Aká je prevádzková teplota antény FPC?

A: -45 ℃ až +85 ℃, spĺňajúce štandardy priemyselného použitia.

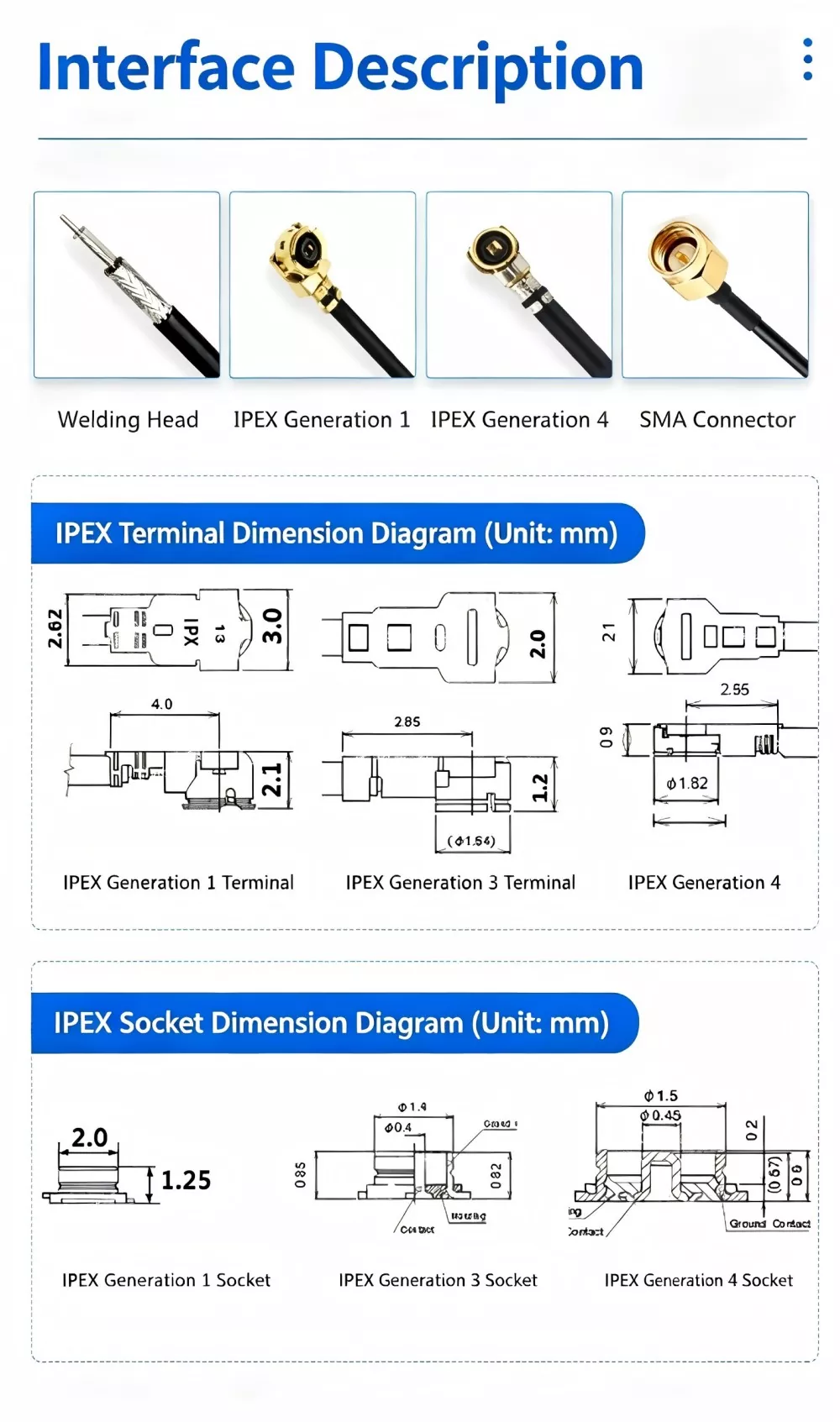

Q4: Aké sú rozdiely medzi konektormi IPEX, U.FL a MHF4?

Odpoveď: Všetky sú miniatúrne RF konektory s rozmermi U.FL > MHF4. MHF4 je ešte menší a bežne sa používa v aplikáciách 5G; jednoducho vyberte konektor na základe špecifikácií rozhrania vašej základnej dosky.

Otázka 5: Podporuje prispôsobenie v malých dávkach?

Odpoveď: Ponúkame podporu a dokážeme zvládnuť celý proces objednávky – od návrhu schémy a prototypovania až po výrobu v malom a veľkom meradle.
