NFC anténa

Čo je mäkká anténa s integrovanou NFC? Čo je aktívna anténa?

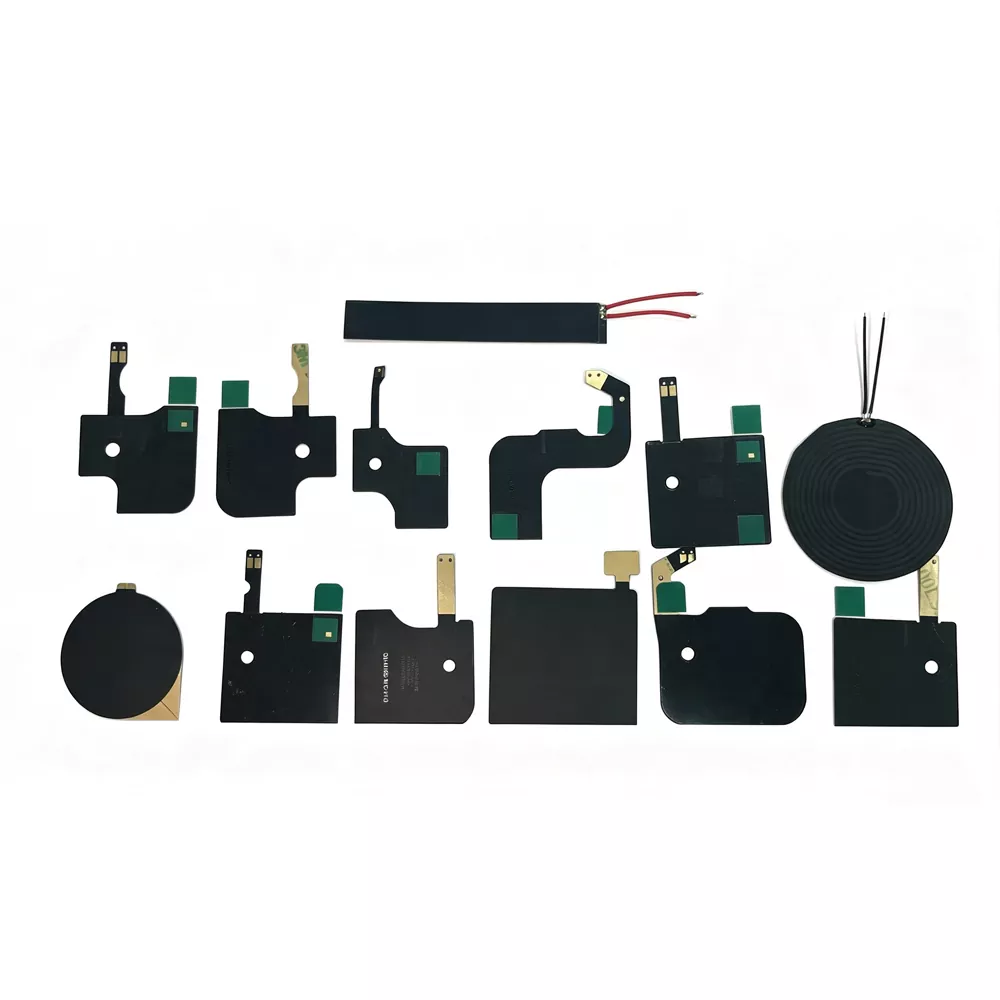

1.1 NFC vstavaná mäkká anténa (FPC flexibilná anténa)

Vstavaná flexibilná anténa NFC (NFC Flexible Printed Circuit Antenna) je typ antény NFC vyrobený na substráte flexibilnej dosky s plošnými spojmi (FPC) a navrhnutý na prevádzku vo frekvenčnom pásme 13,56 MHz. Používa elektrolytickú meď ako vodivý materiál cievky a využíva proces presného leptania na vytvorenie prispôsobených vzorov cievok so špecifickými závitmi a geometrickými štruktúrami. V kombinácii s feritovým magnetickým filmom ako izolačnou vrstvou možno túto flexibilnú anténu ľahko integrovať do elektronických zariadení pomocou lepiacich alebo odlepovacích montážnych riešení 3M.

Hlavné komponenty:

- FPC substrát:Flexibilný materiál dosky plošných spojov, ktorý poskytuje ľahké a ohýbateľné vlastnosti s hrúbkou v rozsahu od 0,14 do 0,27 mm.

- Medená cievka:Štruktúra cievky, vyrobená pomocou elektrolytického leptania medi, určuje indukčnosť antény a výkon rezonančnej frekvencie.

- Feritová vrstva:Vysokopermeabilný magnetický materiál, ktorý znižuje interferenciu kovu, zlepšuje izoláciu magnetického poľa a zlepšuje smerovosť prenosu signálu.

- Lepiaca vrstva:Používa originálne lepiace materiály 3M, ktoré ponúkajú spoľahlivú pevnosť spoja a vynikajúcu odolnosť voči vysokým teplotám.

- Spôsoby pripojenia:Podporuje rôzne možnosti pripojenia, vrátane svoriek IPEX, spájkovacích hláv, pružinových kontaktov a iných prispôsobených rozhraní.

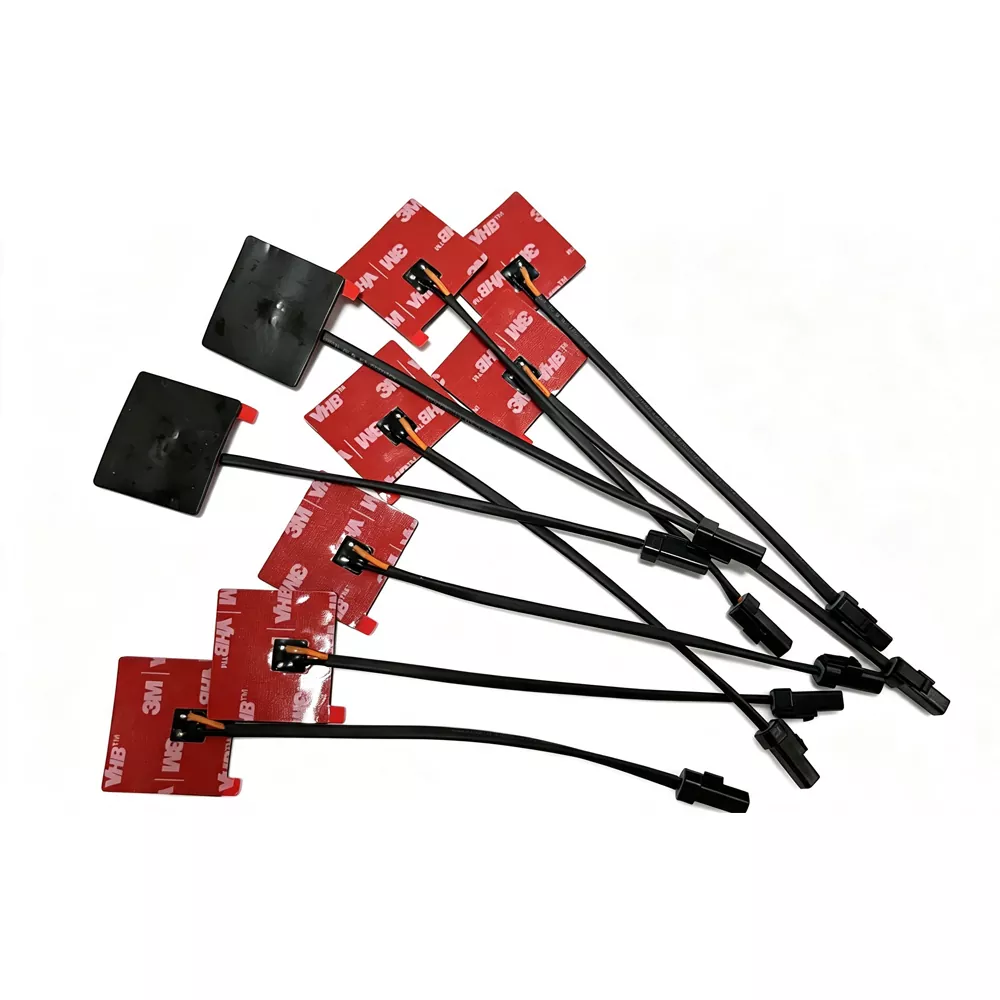

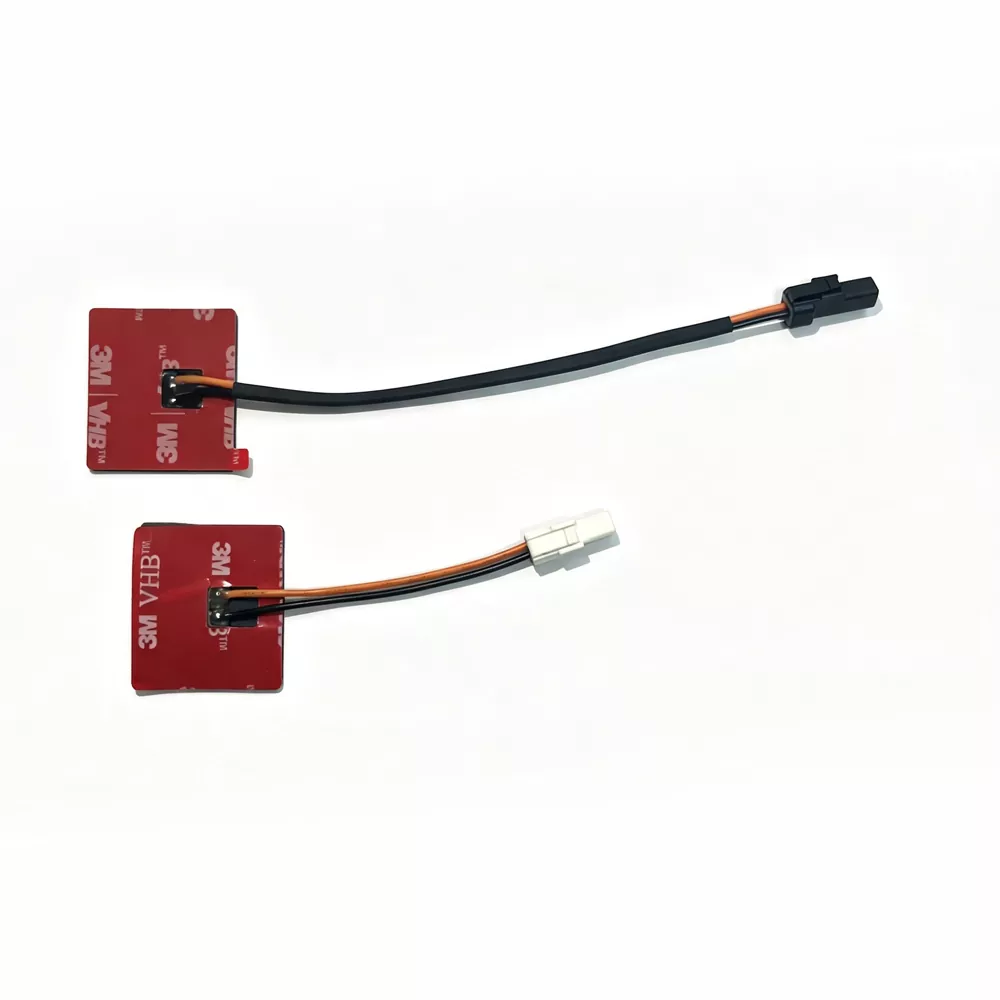

1,2 NFC aktívna anténa

Aktívna anténa NFC označuje anténny systém, ktorý na základe konvenčnej antény NFC integruje aktívne bezkontaktné rozhranie alebo obvody na zosilnenie/riadenie signálu.

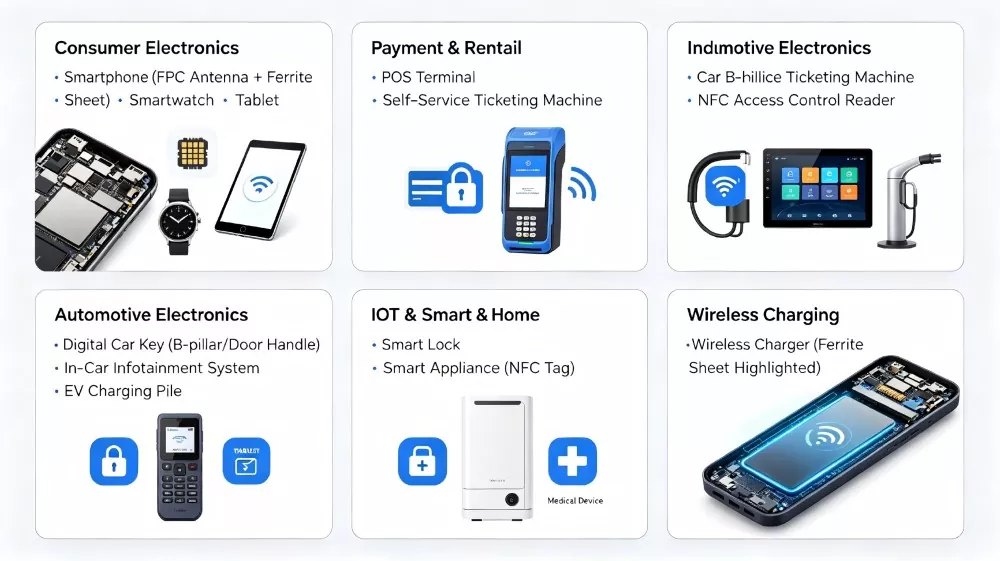

Použiteľné zariadenia

Prečo si vybrať anténu NFC od Qianmu Communication?

1. Ultratenký, flexibilný dizajn – hrúbka len 0,14–0,27 mm, dokonale sa hodí pre ultratenké zariadenia a flexibilné požiadavky na inštaláciu.

2. Feritová izolačná vrstva - Vrátane štandardného feritu, účinne chráni pred interferenciou z kovového prostredia.

3. Viaceré spôsoby inštalácie – podporuje rôzne možnosti vrátane lepiacej podložky 3M (odnímateľné lepidlo), svoriek IPEX a spájkovania.

4. Širokoteplotná prevádzka - Rozsah prevádzkovej teploty: -40 ℃ až +85 ℃

5. Plne v súlade s normami – spĺňa environmentálne normy RoHS

6. Prispôsobené služby – Plne prispôsobiteľná podpora pre rozmery, tvary, otáčky cievky, hodnoty indukčnosti a ďalšie.

7. Rýchle dodanie - Rýchla výroba vzoriek a efektívne dodanie hromadnej výroby.

8. Profesionálna podpora simulácií - Poskytovanie elektromagnetických simulácií a odporúčaní na optimalizáciu celého stroja.

RF správanie a úvahy na úrovni systému

Výkon NFC antény závisí nielen od jej základných elektrických špecifikácií, ale aj od celkového elektromagnetického prostredia, ktoré vytvára konečná štruktúra zariadenia. Faktory ako výber materiálu, vnútorné usporiadanie a okolité komponenty môžu výrazne ovplyvniť účinnosť antény a stabilitu komunikácie.

1. Efekt rozladenia kovu

Keď je anténa inštalovaná v blízkosti kovových komponentov, vrátane batérií, tieniacich krytov alebo mechanických rámov, indukované vírivé prúdy môžu zmeniť elektromagnetické charakteristiky a posunúť rezonančnú frekvenciu. Bez správnej feritovej izolácie môže tento efekt rozladenia spôsobiť odchýlku rezonancie, nižší výkon väzby a zníženú spoľahlivosť komunikácie.

2. Funkcia feritovej vrstvy pri stabilizácii poľa

Feritová magnetická vrstva poskytuje viac než len ochranu proti rušeniu. Funguje tiež ako vodiaca vrstva magnetického toku nasmerovaním magnetického poľa na nekovovú stranu antény. To pomáha zlepšiť účinnosť spojenia, optimalizovať prenos signálu a minimalizovať straty energie v aplikáciách, kde sú kovové komponenty v blízkosti.

3. Citlivosť impedančného prispôsobenia

Systémy NFC pracujúce na frekvencii 13,56 MHz vyžadujú presné impedančné prispôsobenie kvôli ich citlivosti na zmeny v dizajne krytu, hrúbke lepidla a deformácii cievky. Malé odchýlky v mechanickej štruktúre môžu ovplyvniť rezonančný bod a výkon Q-faktora, čo si vyžaduje ladenie na úrovni systému po integrácii antény.

4. Spojenie s architektúrou zariadenia

Výkon antény je tiež ovplyvnený dielektrickými charakteristikami okolitých materiálov, vrátane plastových krytov, sklenených krytov a štruktúr doskových spojov. Materiály s vyššími dielektrickými konštantami môžu zaviesť dodatočnú parazitnú kapacitu, čo má za následok užšiu šírku pásma a zníženú komunikačnú rezervu.

5. Aktívny vs pasívny vplyv systému

Pri konfiguráciách aktívnych NFC antén budiaci obvod priamo ovplyvňuje rozloženie a silu elektromagnetického poľa. Hoci tento prístup môže predĺžiť komunikačnú vzdialenosť, zvyšuje aj citlivosť na zmeny záťaže a vyžaduje presnejšie riadenie uzemnenia, tienenia a celkového návrhu systému.

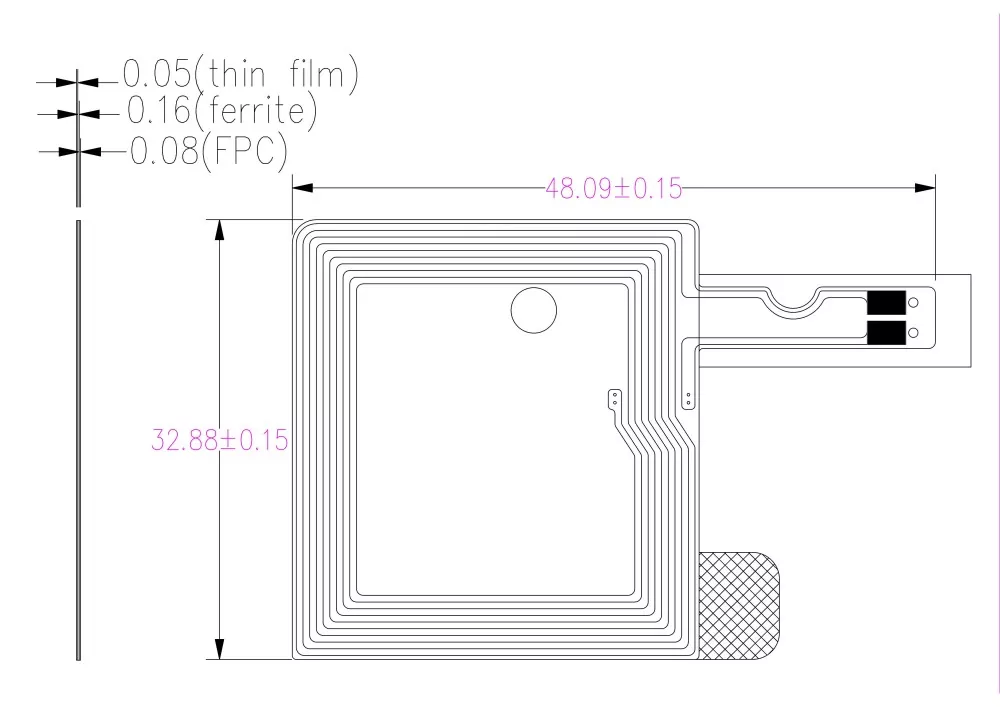

Technické špecifikácie

V porovnaní s rovesníkmi: rozlišovacie výhody Qianmu Communications

Inštalačná príručka

Inštalácia s lepidlom (FPC flexibilná anténa)

Toto je najbežnejšie používaný spôsob inštalácie antény NFC:

Kroky inštalácie:

1. Očistite povrch - Na čistenie oblasti inštalácie (vnútorný povrch krytu zariadenia alebo povrch batérie) použite alkoholovú utierku, pričom sa uistite, že je bez oleja a prachu.

2. Odlepte uvoľňovaciu fóliu - opatrne odstráňte lepiacu ochrannú fóliu 3M zo zadnej strany antény.

3. Zarovnanie a umiestnenie - Zarovnajte anténu s určeným miestom inštalácie a uistite sa, že oblasť cievky nie je ničím prekážaná.

4. Pevne a rovnomerne zatlačte – od stredu k okrajom, aby ste odstránili vzduchové bubliny.

5. Vytvrdzovanie a čakanie - Nechajte stáť 24 hodín, aby ste dosiahli optimálnu pevnosť spoja.

Poznámky k inštalácii:

Zákaznícke recenzie

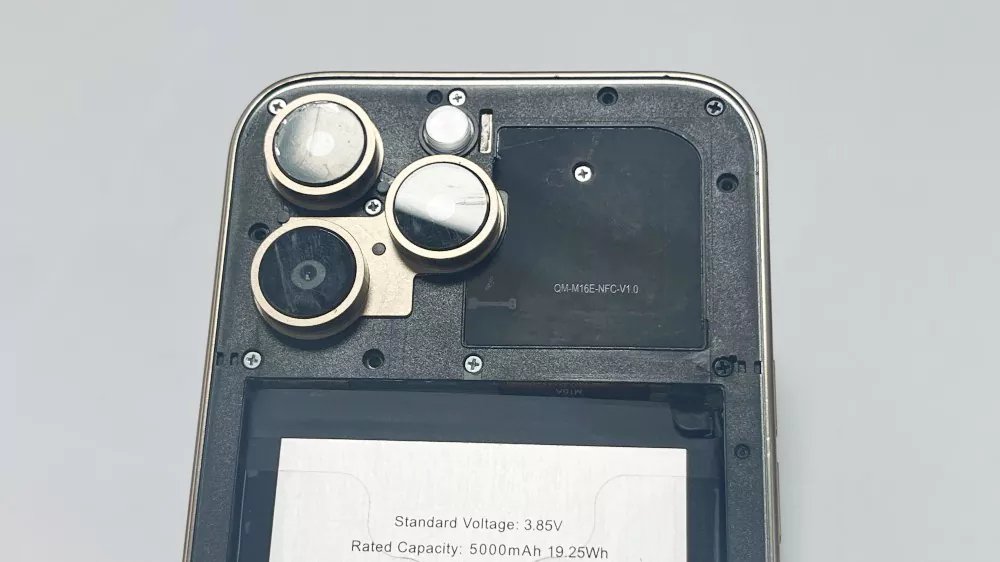

"Vstavaná mäkká anténa NFC od spoločnosti Qianmu Communications preukázala stabilný výkon v našom novom modeli smartfónu a dosiahla dosah čítania 85 mm. Feritová vrstva účinne chráni pred rušením batérie a konzistentnosť kvality v rámci hromadnej výroby je vynikajúca." - Značkový výrobca, Shenzhen Junge Technology Co., Ltd.

"Aktívne NFC antény používané v POS termináloch vyžadujú vysokú spoľahlivosť a silné RF polia. Produkty Qianmu Communication prešli naším prísnym testovaním EMVCo a už sme zakúpili viac ako 300 000 jednotiek." – Guangzhou Zhonghaida Satellite Navigation Technology Co., Ltd. Výrobca platobného terminálu

FAQ

Otázka 1: Aká je prevádzková frekvencia vstavanej mäkkej antény v NFC?

Odpoveď: NFC pracuje v medzinárodne štandardizovanom frekvenčnom pásme 13,56 MHz ± 7 kHz, ktoré sa bežne používa v systémoch blízkej komunikácie na bezdrôtový prenos dát na krátke vzdialenosti.

Q2: Aká je typická vzdialenosť čítania?

Odpoveď: Komunikačný dosah je vo všeobecnosti obmedzený na niekoľko centimetrov, zvyčajne okolo 5–8 cm, v závislosti od konštrukcie antény, konštrukcie zariadenia a podmienok inštalácie.

Otázka 3: Kedy je potrebná anténa NFC s feritovým jadrom?

Odpoveď: Ak je potrebné inštalovať anténu na povrch batérie, v blízkosti kovového krytu alebo v prostredí s kovovými komponentmi, je nevyhnutné použiť anténu vybavenú feritovou vrstvou. Feritová vrstva môže účinne izolovať spätné rušenie vírivých prúdov spôsobené kovom.

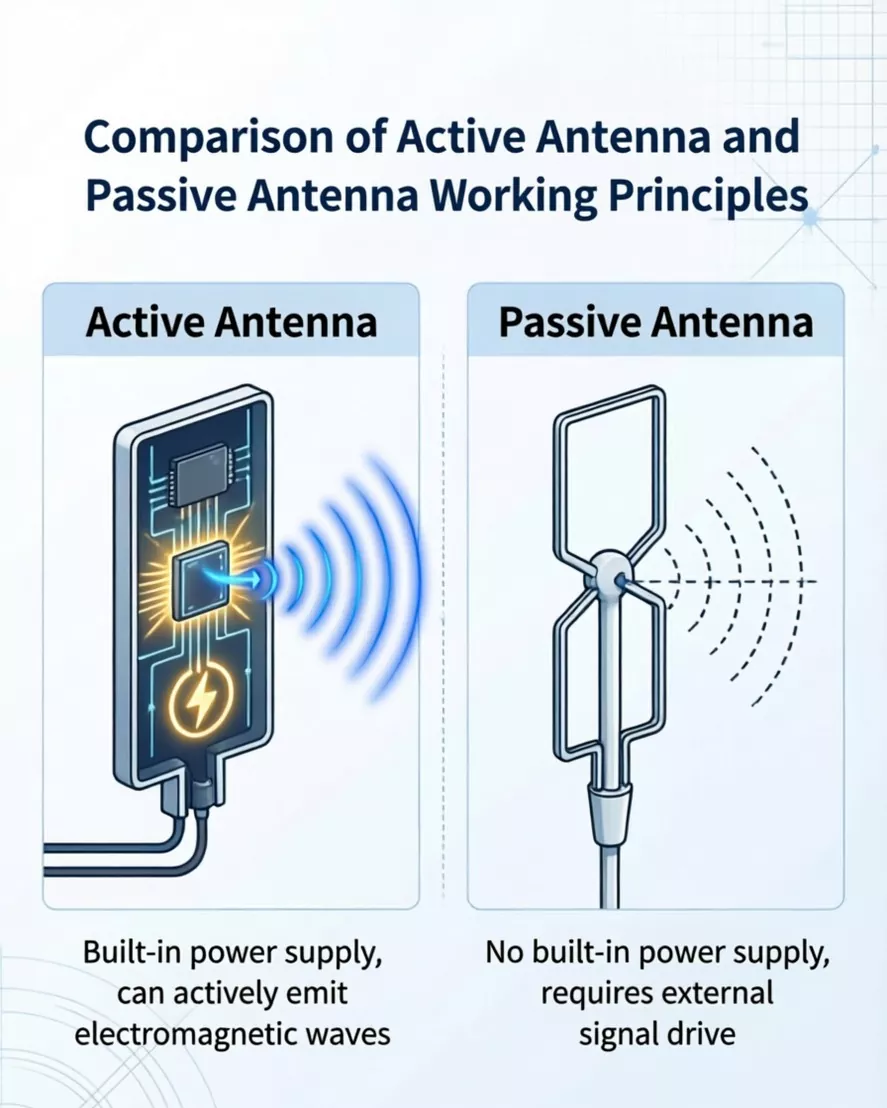

Otázka 4: Aký je rozdiel medzi vstavanou mäkkou anténou NFC a aktívnou anténou?

Odpoveď: Vstavaná pasívna anténa je pasívny komponent, ktorý sa pri prevádzke spolieha na indukciu magnetického poľa z čítačky/zapisovačky, vďaka čomu je vhodná pre štandardné aplikácie NFC. Aktívna anténa integruje zosilnenie signálu a budiace obvody, čo jej umožňuje aktívne generovať silnejšie RF pole, vďaka čomu je ideálna pre scenáre, ako sú platobné terminály, ktoré vyžadujú robustnejší signál.

Q5: Dá sa prispôsobiť veľkosti a tvaru?

Odpoveď: Áno, Qianmu Communications podporuje vlastné návrhy vo všetkých veľkostiach, vrátane obdĺžnikových, kruhových a nepravidelných tvarov.

Q6: Aký rozsah indukčnosti sa bežne používa?

Odpoveď: Typické návrhy spadajú do rozsahu indukčnosti približne 1–2 μH v závislosti od požiadaviek na ladenie a impedančné prispôsobenie.

Otázka 7: Aké sú bežné spôsoby inštalácie?

Odpoveď: Existujú tri hlavné spôsoby inštalácie: ① Lepiaca podložka 3M (flexibilná anténa FPC – najčastejšie používaná); ② IPEX connector (plug-in type); ③ Soldering installation.

Q8: Je Qianmu Communication obchodník alebo továreň?

Odpoveď: Qianmu Communications je výrobca, ktorý integruje výskum a vývoj, výrobu a predaj. Vlastníme vlastnú továreň a máme kompletnú výrobnú linku, ako aj robustný systém kontroly kvality – zďaleka nie len obchodnou spoločnosťou.
