Stropná montážna anténa

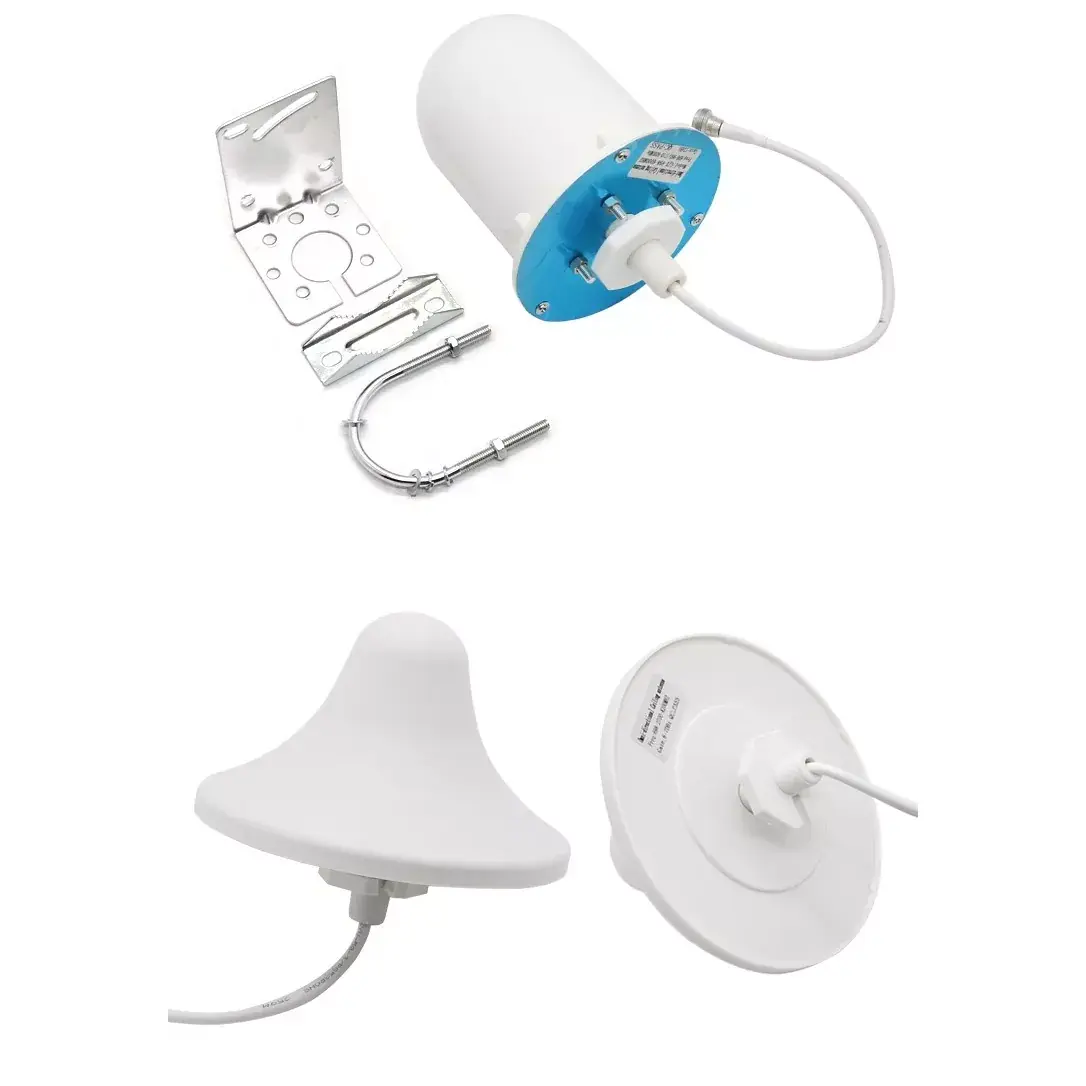

Stropné antény sú vnútorné všesmerové rádiofrekvenčné antény montované na strop. Samostatne vyvinutá stropná anténa spoločnosti Qianmu Communication má integrovaný kruhový stropný dizajn s presnými oscilátormi z čistej medi a vysoko izolovanými odrazovými doskami vo vnútri a je pasívnou širokopásmovou komunikačnou anténou. Produkt je možné priamo zabudovať do stropu, aby sa dosiahlo 360° rovnomerné vyžarovanie signálu, pričom sa zohľadňuje estetika inštalácie a možnosť úplného pokrytia a je široko kompatibilný s interiérovými WiFi, Bluetooth, zosilňovaním signálu 4G a sieťovými systémami celého domu. Komunikačná stropná anténa Qianmu s čistým medeným oscilátorom + nehorľavým ABS puzdrom je dokonale kompatibilná s rôznymi komerčnými interiérovými sieťovými projektmi, ako sú hotely, kancelárske budovy, nákupné centrá, továrne atď.

Pracovný princíp

Komunikačná stropná anténa s tisíckami ôk dosahuje stabilný prenos a príjem signálu prostredníctvom duálneho mechanizmu vyžarovania koaxiálneho napájacieho oscilátora a agregácie spodného odrazu. Vnútorná štruktúra je rozdelená do štyroch vrstiev: napájací konektor, radiačný oscilátor, izolačný reflektor a ochranný kryt. Každý výkonnostný parameter sa meria v anechoickej komore, nie sú označené žiadne falošné parametre:

1. Princíp rezonancie širokopásmového oscilátora: Pri použití prstencových všesmerových medených oscilátorov pokrývajúcich duálne štandardné frekvenčné pásma WiFi 2400-2500 MHz a 5150-5850 MHz je nameraná stojatá vlna v frekvenčnom pásme celkovo ≤1,4, v niektorých oblastiach, kde sa v úplnom frekvenčnom pásme nenachádza žiadna rezonančná slepá zóna, nie je možné nájsť žiadne frekvenčné pásmo.

2. Koncentrácia spodnej odrazovej vlny: Na spodok antény je pridaná kovová odrazová doska, ktorá pôsobí proti strate signálu spôsobenej stropným kovovým kýlom a stropným hliníkovým panelom smerom nahor. Nameraný vertikálny útlm signálu smerom nadol sa zníži o 70 %, 90 % bezdrôtovej energie vyžaruje do vnútorného priestoru a vzdialenosť pokrytia sa pri rovnakom výkone zvýši o 30 %.

3. 360° rovnomerný mechanizmus vyžarovania: Symetrické rozloženie kruhových oscilátorov, horizontálne kolísanie žiarenia ≤1,2dB, žiadny problém s nerovnováhou pokrytia silného signálu na jednej strane a žiadna sieť na druhej strane, nameraný rozdiel v sile signálu v okruhu 10 metrov nie viac ako 5dBm.

4. Konštrukcia izolačnej štruktúry proti rušeniu: Vo vnútri krytu je pridaná ďalšia absorbujúca bavlnená vrstva na izoláciu elektromagnetického šumu generovaného spínačmi a vodičmi v počítačovej miestnosti nad stropom. V scenároch s hustou sieťou AP sa kofrekvenčné rušenie zníži o 40 % a rýchlosť siete viacerých používateľov pripojených súčasne výrazne neklesne.

5. Štruktúra materiálu so širokou teplotnou stálosťou: Kryt ABS spomaľujúci horenie + celomedený oscilátor, testovaný na 72 hodín starnutia pri vysokej a nízkej teplote od -30 °C do +65 °C, oscilátor bez oxidácie, chyba odchýlky frekvencie ≤±3MHz, výkon neklesá v dlhodobom vysokoteplotnom prostredí uzavretého stropu.

Kompatibilné s podporným zariadením

Táto stropná anténa je kompatibilná s veľkou väčšinou vnútorných bezdrôtových komunikačných zariadení na trhu. Inžinierske úpravy nevyžadujú ďalšie adaptérové ​​príslušenstvo a môžu byť priamo pripojené na použitie:

1. Komerčné bezdrôtové zariadenia: Podnikový dvojpásmový bezdrôtový prístupový bod, vysokovýkonný WiFi smerovač, hotelový bezdrôtový ovládač striedavého prúdu, stropný bezdrôtový smerovač

2. Zariadenie na zlepšenie signálu: zosilňovač signálu 2,4G/5G, vnútorná mikro základňová stanica 4G/5G, opakovač signálu mobilného telefónu, zosilňovacia brána Bluetooth

3. Iot sieťové vybavenie: brána Bluetooth, základňová stanica pre vnútorný zber LoRa, priemyselná brána 2,4G snímača, hostiteľ centrálneho riadenia iot v areáli

4. Slaboprúdové inžinierske príslušenstvo: rádiofrekvenčný delič výkonu, spojka, vnútorný napájač, modul na rozšírenie siete slaboprúdu

Kompletný návod na inštaláciu a používanie

(1) Kľúčové body pre plánovanie pred inštaláciou

1. Plánovanie umiestnenia: V otvorených miestnostiach má každá anténa namontovaná na strope efektívny polomer pokrytia 8-12 metrov. V hotelových izbách s mnohými priečkami je každých 6-8 metrov umiestnená jedna anténa.

2. Vyhýbanie sa stropu: Inštalujte tak, aby ste sa vyhli kovovým rúrkam, silným elektrickým káblom a rozvádzačom vnútri stropu, aby sa znížilo elektromagnetické rušenie;

3. Požiadavky na zapojenie: Použite štandardné 50Ω RF podávače, pričom dĺžka každého podávača je riadená do 15 metrov, aby ste predišli nadmernej strate signálu.

(2) Postup pri inštalácii na strop krok za krokom

1. Vŕtanie: Vytvorte kruhový otvor s priemerom 30 mm v sadrokartónovom/hliníkovom strope cez vysokofrekvenčný podávač;

2. Zapojenie: Pripojte jeden koniec podávača k rozhraniu SMA na zadnej strane stropnej antény a utiahnite ho, aby ste zabránili uvoľneniu;

3. Upevnenie: Zatlačte hlavné telo antény zospodu stropu do otvoru tak, aby zadná západka bola na vrchu stropného panelu, automaticky sa uzamkne a upevní;

4. Dokovacia stanica na zadnej strane: Pripojte druhý koniec podávača k bezdrôtovému AP, RF portu zosilňovača signálu a zapnite zariadenie;

5. Aktuálne meranie a akceptácia: Použite tester signálu na testovanie sily signálu oblasti pokrytia. Rozsah -40 až -70 DBM sa považuje za kvalifikované pokrytie.

(3) Poznámky po údržbe

1. Každých šesť mesiacov skontrolujte, či nie sú uvoľnené svorky antény a zoxidované spoje podávača;

2. Vo vlhkých pivniciach a kuchyniach každý rok odstráňte a vyčistite kryt na odstránenie prachu, aby ste predišli hromadeniu prachu ovplyvňujúcemu účinnosť žiarenia;

3. Nad anténou neklaďte kovové plechy alebo drôty, čo výrazne zníži dosah bezdrôtového pokrytia.

FAQ Často kladené otázky

Q1: S akými zariadeniami je táto stropná anténa kompatibilná?

A1: Komunikačná stropná anténa Qianmu je kompatibilná s veľkou väčšinou zariadení s 50Ω RF rozhraním, ako sú dvojpásmové bezdrôtové aplikácie, vysokovýkonné zosilňovače signálu WiFi, vnútorné mikro základňové stanice 4G atď. Dá sa priamo zladiť s komerčnými projektmi bezdrôtového pokrytia v hoteloch a kancelárskych budovách.

Q2: Potrebujete profesionálne nástroje na inštaláciu stropnej antény? Zvládne prácu jeden človek?

A2: Nevyžadujú sa žiadne zložité nástroje. Na vytvorenie otvorov je potrebná iba malá elektrická vŕtačka a zaskakovacia konštrukcia je pevná. Jedna osoba zvládne inštaláciu jednej stropnej antény za 5 minút. Produkt je dodávaný s inštalačným manuálom a dokonca aj stavební robotníci bez predchádzajúcich skúseností môžu porozumieť prevádzkovým krokom.

Q3: Je možné prispôsobiť rozhranie antény, LOGO plášťa a balenie?

A3: Plne prispôsobiteľné. Ako zdrojová továreň môžeme podľa potreby nahradiť všetky typy RF rozhraní SMA / N / BNC, podporovať sieťotlač LOGA zákazníckej značky na plášti, vlastné neutrálne exportné balenie, balenie farebných škatúľ a je možné dohodnúť minimálne množstvo objednávky pre vlastné objednávky OEM / ODM.

Q4: Ako môžeme potvrdiť skutočnú vzdialenosť pokrytia stropnej antény? Môžeme poskytnúť namerané údaje?

A4: Áno. Každá séria stropných antén sa dodáva so správou o skúške rádiofrekvenčnej bezodrazovej komory spolu s testovacím videom pokrytia na mieste a údajmi o sile signálu pre rôzne domáce hotely a kancelárske budovy. Všetky parametre sú skutočné a overiteľné a zákazníci môžu poslať vzorky späť na samotestovanie a porovnanie.
